Полипропиленовые фитинги для отопления

Полипропиленовые фитинги для отопления

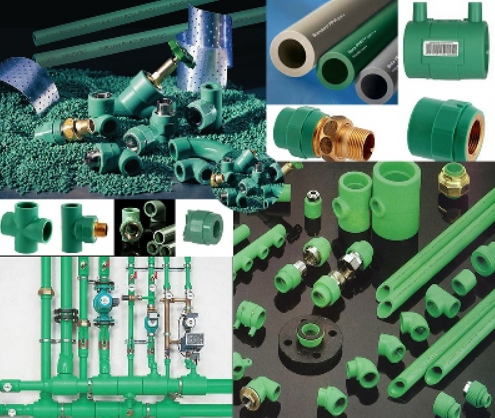

При сборке водяных систем обогрева зданий из труб ППР для осуществления поворотов, переходов, разветвлений и стыковок используются специальные соединительные элементы — полипропиленовые фитинги для отопления. Их ассортимент достаточно широк, поэтому очень важно понимать еще на стадии прорисовки схемы, в каких местах нужно ставить фитинги, какого типа и размера. Чтобы правильно выбирать и применять упомянутые элементы, в данном материале мы разберемся с их видами и назначением.

Виды полипропиленовых фитингов

Вначале отметим одну особенность, которой отличаются фитинги для полипропиленовых труб. Дело в том, что конструктивно соединительные элементы не делятся по назначению для отопления или водоснабжения, как это происходит с трубами ППР. Причина проста: из-за своих небольших размеров фитинг незначительно увеличивается в размерах при нагревании, а значит, не нуждается в армировании. Кроме того, его толщина стенки больше, нежели у трубы, это тоже играет свою роль при линейном расширении материала.

КАК ПРАВИЛО, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И КОНСТРУКЦИЯ ФИТИНГОВ ППР ДЛЯ ОТОПЛЕНИЯ И ВОДОСНАБЖЕНИЯ ИДЕНТИЧНЫ. ИСКЛЮЧЕНИЕМ МОГУТ БЫТЬ ДЕТАЛИ НЕКОТОРЫХ ПРОИЗВОДИТЕЛЕЙ, ИЗГОТАВЛИВАЮЩИЕ СВОИ ИЗДЕЛИЯ ОТДЕЛЬНО ПОД РАЗНЫЕ СИСТЕМЫ.

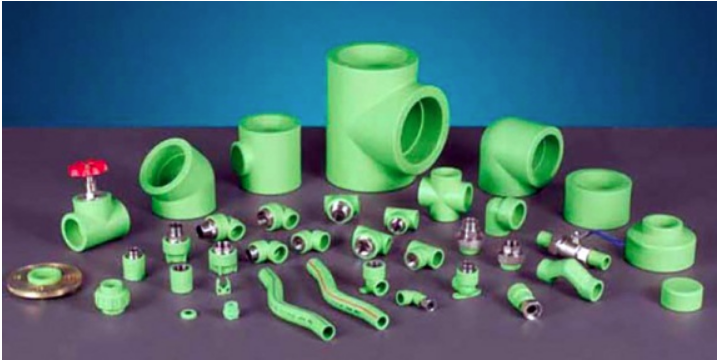

По своему назначению существуют следующие виды фитингов для полипропиленовых труб:

  • поворотные элементы — уголки (колена);
  • разветвления — тройники и крестовины;
  • детали соединительные – муфты;
  • переходники;
  • прочие элементы.

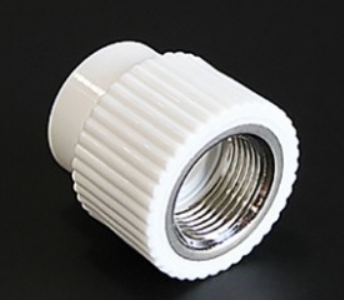

Каждый из этих видов выполнен под определенный диаметр труб, в частных домах и квартирах размеры фитингов обычно не превышают 50 мм. Элементы, изготовленные целиком из полипропилена, предназначены только для припаивания к трубам, иным путем их подсоединить невозможно. Однако, с целью упрощения монтажа систем, все перечисленные виды соединителей предлагаются в переходном исполнении. То есть, полипропиленовый фитинг с одной стороны приваривается к трубе, а с другой — на нем имеется внутренняя или наружная резьба, залитая в пластмассу.

За счет такого технического решения ассортимент фитингов ППР расширился многократно, позволяя выполнить практически любое присоединение.

ПРИМЕЧАНИЕ. В ПОСЛЕДНЕЕ ВРЕМЯ ПОЯВИЛИСЬ ОБЖИМНЫЕ ПЕРЕХОДНИКИ, ПОЗВОЛЯЮЩИЕ ПЕРЕЙТИ С МЕТАЛЛИЧЕСКОЙ ТРУБЫ БЕЗ РЕЗЬБЫ НА ПОЛИПРОПИЛЕН ИЛИ МЕТАЛЛОПЛАСТИК. НО ПОДОБНАЯ СОСТЫКОВКА ОЧЕНЬ НЕДОЛГОВЕЧНА, ОСОБЕННО В ОТОПИТЕЛЬНЫХ СИСТЕМАХ, В НИХ ТЕЧЬ МОЖЕТ ПОЯВИТЬСЯ ЕЩЕ ДО КОНЦА СЕЗОНА.

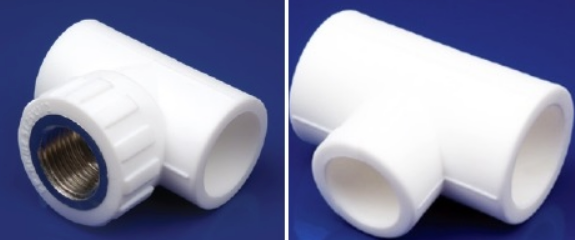

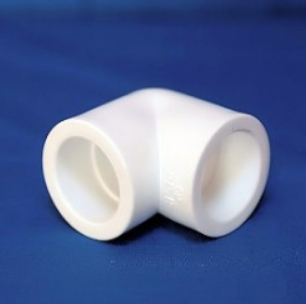

Поворотные уголки из полипропилена предлагаются нескольких видов – под углами 30, 45 и 90º, в исполнении под сварку и с резьбовым соединением. Тройники с крестовинами производятся таких же типов, только они еще бывают и переходными, на тот случай, когда надо сделать врезку трубой другого диаметра. Обычные муфты предназначаются для прямой стыковки двух участков труб, а переходные – труб разного диаметра или сделанных из различных материалов.


К прочим элементам можно отнести петельные компенсаторы, пробки, заглушки и обводы пересекаемых трубопроводов. При выборе изделий нужно обращать особое внимание на размеры фитингов для полипропиленовых труб, чтобы они соответствовали диаметрам подводимых участков трубопроводов.


Фитинги американки

Один из самых популярных и очень удобных способов разъемных соединений – это резьбовое с накидной гайкой, называемое американкой. Задача данного элемента – обеспечить разъемный стык, для разборки которого не требуется вращать вокруг своей оси соединяемые детали, например, трубу и кран. Достаточно лишь отвернуть накидную гайку.

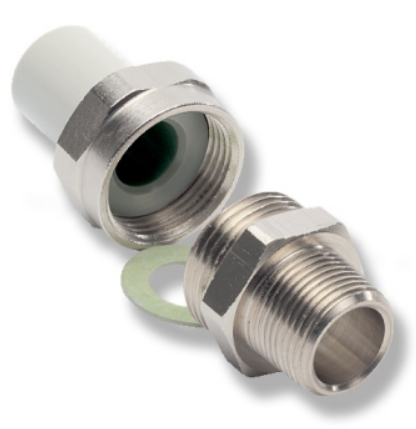

Принцип, по которому действует фитинг американка для полипропиленовых труб, очень прост. С одной стороны детали имеется участок полипропилена для сварки, с другой – штуцер с резьбой. При стыковке накидная гайка накручивается на штуцер и ужимает резиновую прокладку, находящуюся внутри. После окончательной затяжки прокладка полностью перекрывает протекание воды по резьбе, обеспечивая герметичность стыка.


По способу уплотнения американка для полипропиленовых труб бывает двух типов:

  • с плоскими прилегающими поверхностями и тонкой плоской прокладкой;
  • коническое уплотнение с прокладкой в виде кольца.

В первом случае накидная гайка сжимает между собой две поверхности, между которыми находится прокладка. Во втором – штуцер в виде конуса с надетой кольцевой прокладкой погружается накидной гайкой в ответную часть. По надежности и долговечности второй тип уплотнения предпочтительнее, хотя стоит такая деталь дороже.

Соединение полипропиленовых труб фитингами

Когда предусматривается обычный стык, то соединение полипропиленовых труб фитингами не представляет никакой сложности. Применяется обычная технология пайки элементов из ППР, рассматривать ее подробно мы не будем. А вот когда идет речь о переходе на резьбу, то следует соблюдать очередность: сперва закручивается резьбовое соединение фитинга, а потом производится пайка. При этом важно хорошо уплотнить (запаковать) резьбу льном или фум-лентой.

Иначе происходит соединение американки с полипропиленовой трубой. Здесь вначале выполняется пайка ППР трубы, потом – закручивание резьбового сопряжения с уплотнением, и в самом конце – затяжка накидной гайки, ее уплотнять не нужно. Некоторые фитинги и даже запорная арматура малых диаметров изготавливается с готовым разъемным соединением.

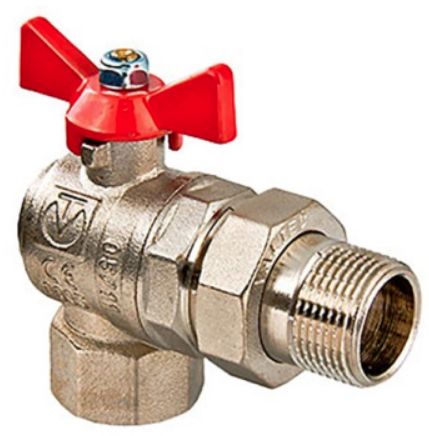

В месте присоединения магистральных трубопроводов к котлу или подводок к радиаторам удобнее всего установить шаровый кран с американкой вместо того, чтобы ставить запорную арматуру и разъемное соединение по отдельности. То же самое рекомендуется сделать и при подключении другого отопительного оборудования, такого как бойлер косвенного нагрева, расширительный бак, буферная емкость и гидроаккумулятор. Все эти агрегаты требуют обслуживания, а иногда и замены, поэтому при их включении в схему американка под пайку просто незаменима.

СОВЕТ. ОСУЩЕСТВЛЯЯ МОНТАЖ ФИТИНГОВ С НАКИДНОЙ ГАЙКОЙ ДЛЯ ОБЕСПЕЧЕНИЯ БЫСТРОГО ОТКЛЮЧЕНИЯ ОБОРУДОВАНИЯ, НЕ ЗАБУДЬТЕ ПЕРЕД ЭТИМИ СОЕДИНИТЕЛЬНЫМИ ЭЛЕМЕНТАМИ ПРЕДУСМОТРЕТЬ КРАН. В ПРОТИВНОМ СЛУЧАЕ ДЛЯ РЕМОНТА ОБОРУДОВАНИЯ ПРИДЕТСЯ ОПОРОЖНЯТЬ ВСЮ СИСТЕМУ.



Заключение

Подбирая полипропиленовые трубы и фитинги для отопления дома, нужно тщательно прорисовать монтажную схему системы с указанием всех диаметров, поворотов, ответвлений и так далее. Это поможет вам не ошибиться с размерами и не упустить важных деталей. Но надо быть готовым и к тому, что идеальных схем не бывает и в процессе монтажа придется многократно посетить магазин, торгующий трубами и соединителями из полипропилена. Помните, что отопление на бумаге и в реальности – это 2 разные вещи и неточности или полезные усовершенствования неизбежны.


Источник: stroymaster-base.ru
