Подключение трубопроводной арматуры

Подключение трубопроводной арматуры

Прокладка и подключение трубопроводов имеет свои особенности:

- не разрешается устанавливать их внутри дымовых и вентиляционных труб;
- если магистраль имеет пониженные места, то необходимо устанавливать спускные тройники.
- для поворота трубу можно изогнуть либо установить поворотные фитинги.

Во избежание проблем при эксплуатации водопроводных труб внутри объекта на них монтируют несколько запорных вентилей:

- на каждом вводе для того, чтобы при необходимости отключить от водоснабжения все здание;
- на кольцевой разводящей сети, чтобы можно было отключить отдельный участок,
- пожарный стояк также должен иметь вентиль у своего основания;
- на каждой ветке трубы, отводящей воду на 5 или более точек;
- на все трубы, подводящие воду к бачкам унитазов, кранам, к водонагревательным приборам;
- на выходящих наружу трубах с поливочными кранами;
- на трубах, на которых установлены приборы учета или другого назначения;
- на всех ветках магистральной трубы.

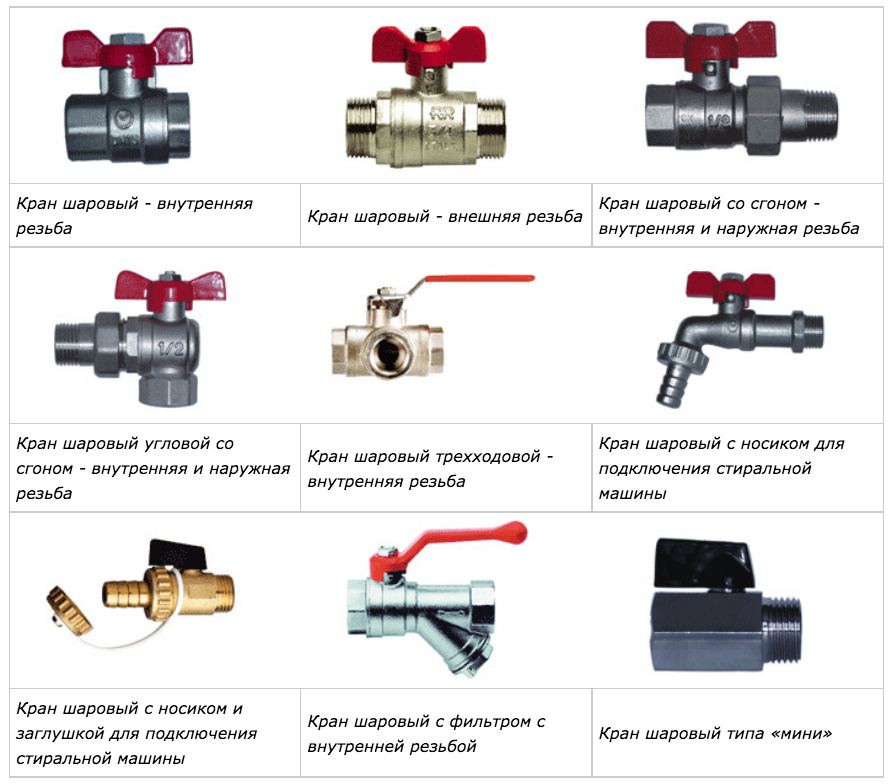

В строительных магазинах представлен широкий ассортимент разнообразных шаровых кранов. Они имеют наружную и внутреннюю резьбу. Поэтому их можно устанавливать на любые виды труб. Если нужно соединить трубы из разнородных материалов, то применяют переходные фитинги. Для того чтобы закрепить запорно-регулирующую и водоразборную систему используют неподвижные крепления. В этом случае во время эксплуатации физические усилия не передаются на весь трубопровод. Отвод трубы под воздействием температуры воды будет расширяться, поэтому плечо его изгиба должно быть минимальным. В связи с этим нужно правильно подбирать высоту, на которой будут установлены и закреплены водорозетки.



Водяная розетка - это сантехническое устройство, которое представляет собой окончание трубы с резьбой. Она имеет "лапки", с помощью которых закрепляется на стене. К водорозеткам подключаются через водоразборные краны ответвления к бытовой сантехнике (к бачкам унитазов, к смесителям, стиральным и посудомоечным машинам). Высота закрепления водяной розетки на стенах должна быть такой, чтобы плечо изгиба трубы было не меньше необходимой минимальной. Также их можно закреплять на той же высоте, на которой будут установлены краны и смесители.




Уровень горизонтальной оси водоразборного крана или смесителя в кухне должен быть выше уровня бортов раковины на 25 см, мойки - на 20 см. Что касается туалетных кранов и смесителей, то они должны превышать борта умывальника на 20 см. В бане водоразборный кран необходимо располагать на 80 см выше уровня пола. Высота горизонтальной оси при установке общих смесителей для ванной и умывальника должна достигать 110 см, а для ванны и душевого поддона - 80 см над уровнем пола. Душевые сетки должны располагаться на высоте 2,1 - 2,25 м от пола, при этом высота установки смесительной арматуры достигает 1,2 м. Смывные краны, расположенные на ответвлениях к бачкам унитазов, монтируют на высоте 80 см от пола.

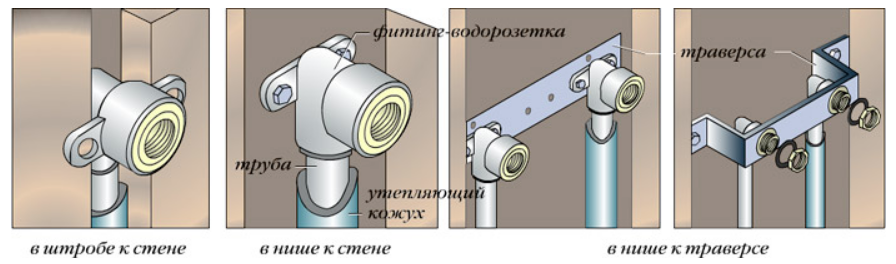

В зависимости от материала, из которого изготовлена стена помещения, водорозетки могут быть прикреплены различными способами:

- непосредственно крепятся к кирпичным, каменным или деревянным стенам;

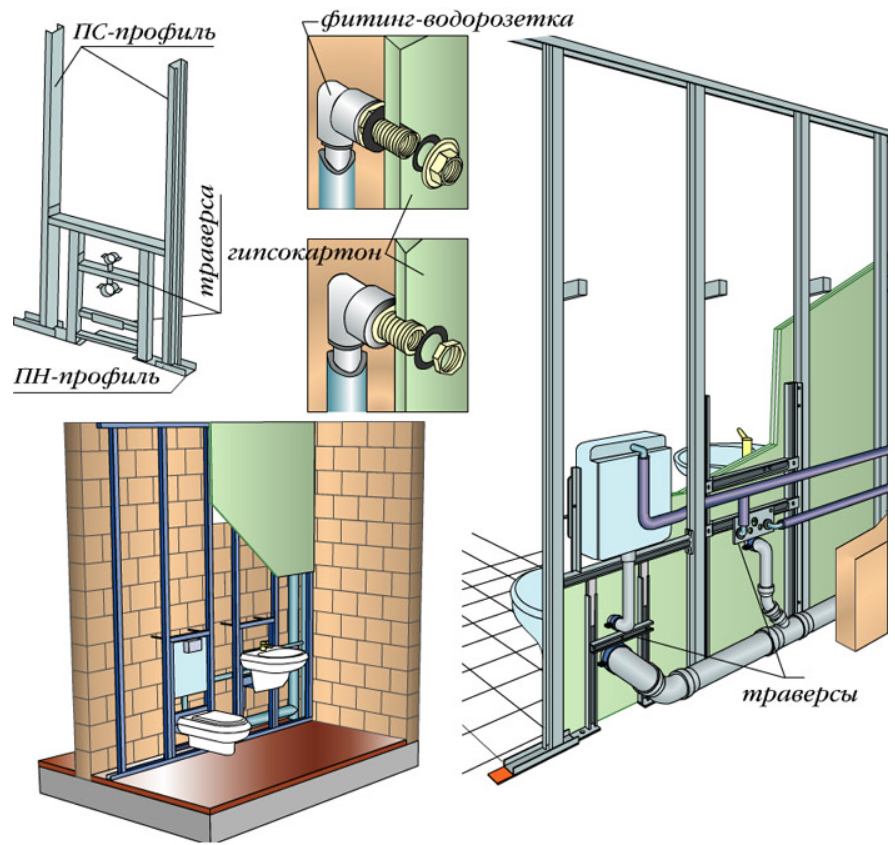

- через траверсы - к гипсокартонным стенам.

Траверсы представляют собой металлические пластинки самой разной конструкции, имеющие специальные отверстия, предназначенные для прикрепления к ним фитингов - водорозеток.



Если используется скрытая проводка труб, то водорозетки нужно устанавливать таким образом, чтобы они выступали над поверхностью стены примерно на 1 см, т.е. на толщину облицовочного материала и клея. В процессе ремонта труб в квартире необходимо врезать запорный кран в трубопровод, отходящий от стояка. Затем к нему нужно прикрутить фильтр и устройство для регулирования давления воды. Эти приспособления предупредят частые поломки кранбукс на кранах и смесителях. Применяют тройниковую или коллекторную схему прокладки труб.

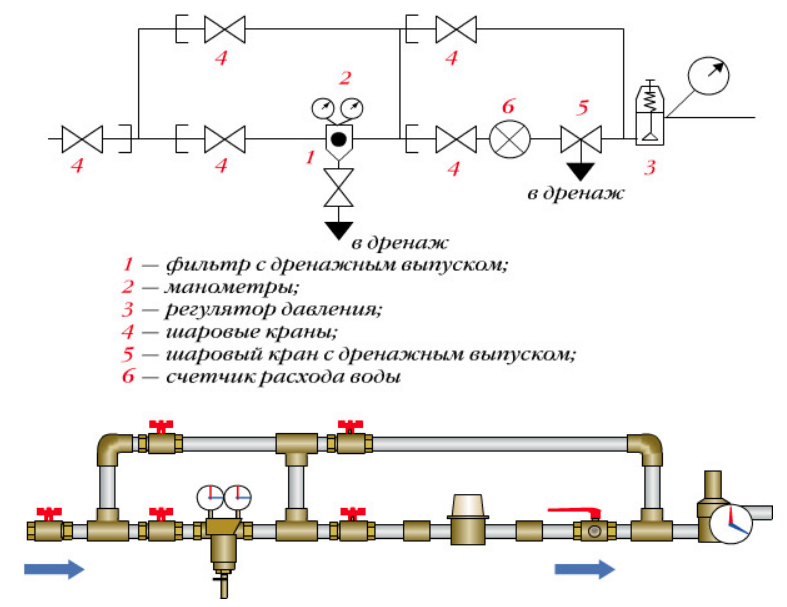

В многоэтажных домах часто возникает необходимость установки насосов для повышения давления в системе. Поэтому нужно предусмотреть монтаж регулятора давления воды во вводном узле трубопровода. Рассмотрим, из каких компонентов состоит типовой узел:

- двухходовой шаровой кран;
- фильтр;
- счетчик;
- шаровой кран с дренажем;
- регулятор давления;
- запорный шаровой кран.

Для того чтобы очистить поступающую воду от примесей, фильтр снабжают сеткой из нержавеющей стали, а также манометром и обводной линией, имеющей запорный шаровой кран и предназначенной для определения степени загрязненности фильтра. Закрыв линию входа в систему, можно промыть фильтр при помощи обратно направленного водного потока. На сливной кран устанавливается пломба. Для обеспечения пропуска пожарного расхода счетчик тоже снабжен обводной линией и опечатанным запорным шаровым краном.

Если в процессе эксплуатации возникает необходимость снять счетчик (для замены, поверки или других целей), то используются шаровые краны. Шаровой кран с дренажем используется в случаях, когда необходимо провести калибровку счетчика объемным методом. Регулятор давления имеет манометр и позволяет удерживать в системе постоянное давление. Если на входе давление воды достигает 25 бар при температуре 70 градусов, то внутри квартиры оно должно быть в пределах 1 - 6 бар. Бесшумный редуктор давления имеет достаточно высокую пропускную способность благодаря клапану, имеющему форму, отвечающую требованиям гидродинамики. Если в доме не используется повышающий насос, то установка регулятора давления не является обязательным условием.

Тройниковая или коллекторная разводка врезается в систему труб водопровода после узла ввода. Различают несколько видов коллекторов:

- с регулируемыми отводами;
- с нерегулируемыми отводами;
- с трубной резьбой;
- с метрической резьбой. Резьба на концах отводов коллектора обеспечивает легкое подсоединение к ним металлических, пластиковых и металлопластиковых труб с использованием различных фитингов и евроконусов.


Источник: agrovodcom.ru
