Почему стоит пользоваться резьбовыми соединениями трубопроводов?

Почему стоит пользоваться резьбовыми соединениями трубопроводов?

Резьбовые соединения труб – едва ли не самый распространенный вариант их сборки. Вы не найдете более проверенного или распиаренного способа формирования систем водоснабжения и коммуникации. И популярность эта образовалась не без причины. Резьба действительно прекрасно подходит для соединения труб. Ее сравнительно легко нарезать (даже своими руками) можно обслуживать, модифицировать, а также укреплять.

Резьба на водопроводной трубе
Резьба на водопроводной трубе


Разберемся же со всеми нюансами резьбовых соединений, их особенностями и интересными деталями.

Особенности и свойства

Для сборки труб в эффективные системы коммуникаций необходимо использовать какой-то из способов их соединения.

Соединения бывают как разборными, так и неразборными. Если говорить о неразборных соединениях, то к ним относят сварку и склеивание труб.

Металлические образцы соединяют посредством стандартных сварочных аппаратов, более продвинутые пластиковые трубы сваривают высокотемпературной диффузионной сваркой или склеивают химическими составами.

В любом случае на выходе получается цельная труба, модифицировать которую уже нельзя. Неразборные соединения можно только удалить, то есть разрезать трубу.

К разборным же, в большей мере относят именно резьбовые соединения. Есть и другие вариации, к примеру, обжимные, но они не столь популярны. Ничего эффективнее и удобнее резьбовых соединений трубопроводов человек так и не придумал. Какими же свойствами обладает резьба?

Основные плюсы

Плюсов у соединений такого типа очень много. Перечислим основные:

  • Возможность работать с любым материалом труб (только мягкий пластик может стать исключением);
  • Высокая функциональность;
  • Нарезать резьбу можно даже своими руками;
  • Большое количество различных вариаций резьбовых соединений;
  • Упрощенный процесс монтажа соединений;
  • Высокое качество;
  • Возможность в считаные минуты разобрать или собрать соединение;
  • Доступность к модифицированию.

Соединения такого типа тем и хороши, что при своей простоте и неприхотливости, они покрывают существенный сегмент потребностей человека. Грубо говоря, вы вряд ли найдете хотя бы один дом, где в сантехнике полностью откажутся от применения резьбы для сборки труб и трубопроводов.

Нарезка резьбы плашкой
Нарезка резьбы плашкой


Даже в самых современных системах кое-где от нее отказаться так и не смогли. Серьезное влияние тут оказали последние два пункта, а именно возможность модифицировать трубы и в любой момент проводить с ними какие-то операции.

Все-таки система водоснабжения или отопления – штука сложная. В ней постоянно проходят самые разнообразные процессы. Трубы пропускают воду, забиваются, фитинги изнашиваются. Не будем забывать и про появление необходимости срочной замены одного из элементов либо подключение к трубе дополнительной ветки.

Будь у вас полностью неразборный трубопровод – это стало бы проблемой. А так, нужно только перекрыть воду, да разобрать нужный участок. Причем для подобных задач хватит подходящего по габаритам гаечного ключа. Никаких тебе болгарок, резаков и прочей головной боли.

Но не будем забывать и про минусы, они у резьбовых соединений тоже имеются.

Основные минусы

К минусам относят давние «болезни» резьбы, устранить которые человеку частично удалось. Но они все же дают о себе знать. Речь идет о следующих моментах:

  • Резьба со временем ослабляется;
  • Соединения такого типа уступают неразборным в плане герметичности;
  • Нуждаются в периодичном обслуживании.

Главный и самый неприятный момент – ослабление резьбы. Особенно это касается мест, где применяется обычная ее модификация, без дополнительных компрессионных насадок, зажимов и т.д.

Дело в том, что при вибрации соединения медленно, но верно расшатываются. Миллиметр за миллиметром место скрепления ослабляется, а следующий этап – появление течи.

Не стоит сразу пугаться. Ослабление резьбы – дело многих месяцев, а то и лет. Если же ее регулярно обслуживать, то есть проверять качество затяжки гаек и подкручивать в случае необходимости, то ничего плохого не случится, однако это все же недостаток. Ведь не всегда у нас есть желание или возможность постоянно следить за трубами.

А если это, к примеру, трубы в контуре теплого пола? Не будем же мы каждые полгода разбирать паркет, затем вскрывать теплую стяжку, и все для того чтобы проверить, разболталась ли гайка на фитинге.

К счастью, найдено много способов, как таким вещам противостоять. Если не полностью, то хотя бы частично. О них мы вам расскажем в дальнейшем.

Формирование соединения

Трубные соединения такого типа начинаются с формирования резьбы. Резьба может быть любой, у нее есть масса вариаций. Начиная от шага витков, заканчивая их направлением, типом, углом нарезки и массой других параметров.

В наше время люди преимущественно пользуются фитингами с нарезанной резьбой. Обработка обычных труб уже необходима не в столь серьезных масштабах, но о ней все же стоит знать. Поэтому начнем мы с нарезки резьбы.

Нарезка своими руками

Интересный момент в нарезке заготовки под резьбовые соединения заключается в том, что процесс этот выполнить вы сможете самостоятельно.

Всего-то нужно иметь доступ к двум основным инструментам. В наличии требуется иметь:

  1. Метчик;
  2. Плашку;
  3. Несколько зажимов;
  4. Ключ.
Латунные резьбовые фитинги стандартного типа
Латунные резьбовые фитинги стандартного типа


На самом деле выполнить нарезку можно только с помощью метчика и плашки, но два последующих инструмента упростят нам работу и существенно ускорят ее. К тому же ключи и зажимы можно найти практически в каждом доме. А если их нет, то в любом магазине.

Для нарезки внутренней резьбы применяют метчик. Метчиком называют продолговатую заготовку с предварительно сформированными резцами под определенным углом. Метчики подбирают под диаметр труб, их материал и тип самого соединения.

Плашки работают так же, как и метчики, тоже оборудованы ножами, только уже на внутренней стороне. А все потому, что плашками пользуются при формировании наружной резьбы.

Причем работать можно с элементами трубопроводов как металлического, так и пластикового образца. Сейчас есть большое количество инструментов, формирующих резьбу под пластиковые трубные заготовки.

Что же до непосредственно процесса работы, то он выполняется по следующей процедуре. Мы сначала протачиваем трубу, затем делает базовый проход для формирования заготовки, а потом вкручиваем метчик или плашку до получения нужной глубины.

Герметизация соединений

После формирования заготовки вы уже почти готовы к непосредственно сборке трубопровода. Но есть важная деталь. О ней мы уже частично упоминали.

Трубные резьбовые соединения со временем ослабляются и разгерметизируются. Начинается это как простая влажность на резьбе, затем переходит к появлению небольшой течи. Ну а если игнорировать подобные вещи и дальше, то в конце концов, трубу просто прорвет.

Дабы избежать подобной участи трубные соединения дополнительно защищают. В таких целях применяют герметизацию специальными веществами или же закупают продвинутые фитинги.

В этой части статьи мы поговорим о герметиках для труб. Самыми популярными заслуженно являются следующие варианты:

  • Лен;
  • Фум-лента и тефлоновая нить;
  • Анаэробные герметики.

Три категории, упомянутые выше, включают в себя множество комбинаций, но дабы не распыляться о них речь идти не будет.

Льном пользовались еще наши дедушки, да и сейчас его применяют довольно часто. Это герметик из природных материалов, выпускается в виде промасленных нитей. Дешевый, удобный, но все же устаревший вариант, он тем не менее, хорошо выполняет поставленные задачи.

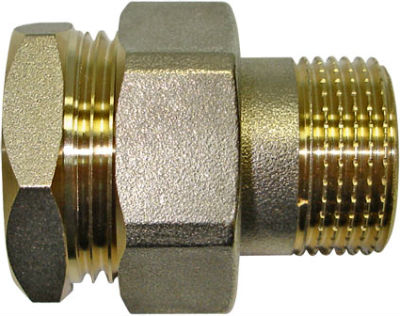

Популярный нынче фитинг американка


Вторая группа – более современные образцы. Состоят из полимерных или смежных материалов. Их наматывают непосредственно резьбу в частях трубопроводов, а затем затягивают гайки.

Плюсы – дешевизна и практичность. К минусам относят не слишком высокое качество герметизации и сравнительно малый срок эксплуатации.

Анаэробный герметик для трубопроводов – лучшее решение. Речь идет об уникальных составах, наносящих непосредственно на резьбу.

При контакте с металлической поверхностью гайки и болта, герметик схватывается, либо полностью блокируя вращение резьбы, либо сильно усиливая ее сопротивление вибрациям. Вплоть до необходимости предварительно прогревать ее перед разборкой.

Применение фитингов

Резьба очень широко распространена, когда речь идет о различного рода фитингах. Здесь у инженеров появился простор для фантазии, поэтому в результате появилось множество удачных моделей.

Различают следующие фитинги:

  1. Стандартные.
  2. Компрессионные.
  3. неразборные.

Стандартные образцы используют базовую или улучшенную систему обычной резьбы. Они хороши, когда нужно собрать трубопровод из простейших деталей, к которому необходим постоянный доступ.

Компрессионные модели – следующая ветка развития.

Здесь для фиксации фитинга применяется накидная компрессионная гайка. Она намного лучше фиксирует соединение, реже ослабляется, да и вообще довольно удобна. Если уж ее и герметизировать тем же льном, то о проблеме протечек можно вообще забыть.

Компрессионная группа фитингов – самая распространенная. В нее входят разные решения. Есть фитинги типа американка, с двойными накидными гайками, которые собирать еще проще и удобнее.

Есть фитинги с внутренними резиновыми уплотнителями, упрощающие сантехникам их работу. Встречаются и другие модели, к примеру, с внутренними торцевыми зажимами, еще одним уровнем фиксаторов и т.д.

Про неразборные резьбовые соединения можно сказать, что это своеобразный переход от одной технологии к другой. Он заключается в применении резьбы для начальной фиксации отрезка, а затем наваривании дополнительного ограничителя с помощью сварки. Разобрать ключом их уже не получится. Но герметичность на выходе отличная.


Источник: trubypro.ru
