Оребренные трубы: особенности и применение

Предназначены оребренные трубы для применения как в быту, так и в промышленности. Оребрение способствует эффективной теплоотдаче и отводу тепла в теплообменниках, для охлаждения газов, а также жидкостей воздухом, для подогрева помещения.

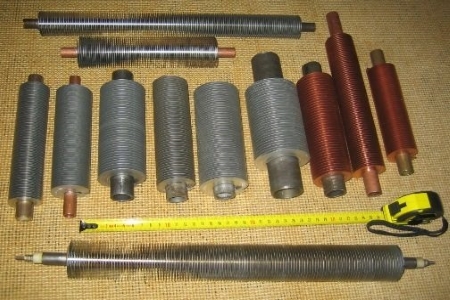

Трубы с оребрением нашли самое широкое применение.

Сферы использования и особенности изготовления

Подобные трубы нашли самое широкое, как бытовое, так и промышленное применение.

Где они используются

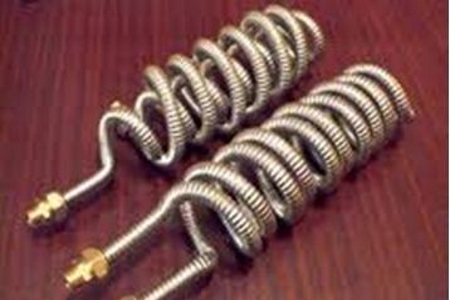

Трубы для теплообменников

В машиностроительной промышленности. Для холодильных установок, маслоохладителей, обычных и турбинных компрессоров, а также для промежуточных холодильников.

В химической, нефтехимической и нефтеперерабатывающих промышленностях. Охлаждаемые воздухом конденсаторы, газонагреватели и газоохладители нуждаются в оборудовании с данным видом труб.

Техника для кондиционирования. Здесь трубы оребренные применяются для конденсаторов и в больших кондиционерных установках.

На атомных станциях. Газоохладители, промежуточные холодильники, паровые воздухонагреватели, сушильные башни снабжены этими трубами.

Теплообменные аппараты различных типов и предназначения обязательно имеют в своей конструкции трубы данной категории.

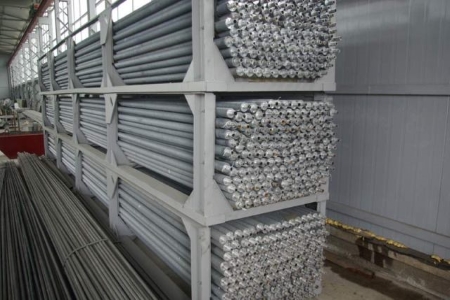

Производство оребренных труб

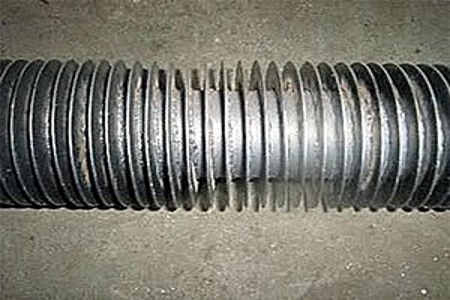

Спирально-навивные трубы

Трубы производятся из различных материалов несколькими способами. В зависимости от этого каждая категория имеет свое предназначение. Трубы имеют различные технические и целевые характеристики.

Самой распространенной категорией принято считать спирально оребренные трубы, где процесс их изготовления полностью автоматизирован. В данном случае к внешней стенке трубы приваривается ребро из металлической полосы. При этом шов получается непрерывным и проходит по спирали вокруг самой трубы.

Обратите внимание!

После изготовления готовая труба не нуждается в дальнейшей обработке. Современные технологии и метод высокочастотной сварки позволяет добиться абсолютно надежного сварочного шва, в результате чего ребро идеально прочно закреплено. Теплопередача от транспортируемого вещества к ребрам также, максимально эффективна.

Характеристики труб в данном случае следующие:

1. Коэффициент теплопередачи увеличивается до 50%.
2. Ресурс производительности снабженного трубами оборудования намного увеличивается.
3. Вес теплообменников значительно сокращается, а расход труб снижается.
4. Трубы способны выдерживать значительные нагрузки, благодаря приваренному ребру.
5. Перепад температур, давления и другие резкие изменения труба оребренная выдерживает без потери первоначальных характеристик.

Именно благодаря высоким техническим показателям, трубы нашли широкое применение в таких серьезных отраслях как нефтеперерабатывающая, газоперерабатывающая и даже атомная промышленность. Машиностроительные заводы, химическая промышленность также нередко нуждаются в этой продукции.

Термостойкие изделия

Современные технологии позволили усовершенствовать процесс изготовления труб. Так, специальная лента для оребрения труб после приварки зачастую покрывается термостойким покрытием. Это позволяет повысить коэффициент теплопередачи до 54-55%.

Характеристики в этом случае таковы:

1. Термостойкое покрытие придает повышенную стойкость к различного вида коррозиям.
2. Ресурс срока работы, а также производительность намного увеличиваются.
3. Повышается устойчивость к резким перепадам температур и давления.
4. Позволяет использовать трубы в условиях присутствия агрессивной среды.

Труба после изготовления покрывается окисью магния. Перед нанесением покрытия трубу обезжиривают и производят отжиг. Таким образом, благодаря данной технологии спирально оребренная труба может использоваться в любых, даже самых сложных магистралях.

Технические характеристики

Оребрение спирально ленточного типа

1. Толщина стенок труб 2 мм – 12 мм.
2. Наружный диаметр без учета ребра 20 мм – 219 мм.
3. Высота ребер 8 мм – 28 мм.
4. Витки шагом от 3,6 мм до 25 мм.
5. Толщина ребер 0,8 мм – 2,5 мм.
6. Длина труб 1500 мм – 24000 мм.

Что касается материалов, идущих на производство труб с оребрением, во всех случаях используется высококачественная сталь, а также ее сплавы с другими металлами.

Это придает стальным трубам повышенные технические характеристики.

Применяются сплавы следующих типов:

• Углеродистые Ст20, Ст3.
• Хромомолибденовые 12ХМ, 15Х5М, 12Х1МФ.
• Хромомолибденованадиевые 08Х14МФ.
• Низколегированные 09Г2С, 10Г2
• Аустенитные 10Х17НВМ2Т, 08Х18Н10Т, 12Х18Н10Т.

Лента для оребрения изготавливается из высококачественной углеродистой или низколегированной стали. По желанию заказчика спирально ленточное оребрение труб может быть изготовлено из цветных металлов или их сплавов в любых вариантах.

В зависимости от области применения трубы на заказ могут быть изготовлены из латуни, алюминия, меди, стали и других материалов.

Шаг витков также, может варьироваться в зависимости от заданных характеристик. Метод оребрения может быть трех типов – навивание алюминиевой ленты(где лента навивается на трубу перед приваркой), накатка (в данном случае ленту напрессовывают на трубу и накатывают на станке) и навивка стальной ленты с дальнейшей приваркой.

Изготовленные этими способами оребренные трубы могут применяться в условиях температурного режима до +350⁰, а трубы с навитой стальной лентой допустимо применять в условиях, где температура свыше+350⁰.
