Обжимные фитинги: виды и применение

Обжимные фитинги виды и применение

Обжимные фитинги – элементы, которые используются для соединения труб и других конструкций в инженерных коммуникациях. Обычно их применяют, чтобы скреплять между собой системы на основе металлопластика или полипропилена разъемным способом (то есть дающим возможность разобрать конструкцию). Для неразъемного способа применяют пресс-фитинги: он обычно используется в промышленных или закрытых трубопроводах, которые не понадобится разбирать.

Применение обжимных фитингов

Металлопластиковые трубы не получится сваривать или склеивать, полипропиленовые поддаются сварке, но образуют неразборную конструкцию, что не всегда оптимально. Вдобавок сварка полипропилена – довольно тонкий процесс, и мастер, который проводит такие работы, должен хорошо уметь обращаться со специальным сварочным аппаратом. Поэтому в трубопроводах на базе металлопластика и полипропилена (а иногда и в металлических) используют механический обжим. Он обычно не требует применения дорогостоящих инструментов и несложен в исполнении. Обжимные фитинги в основном используют для пароводных сред:

  • температурой не выше 175 градусов;
  • с рабочим давлением до 1,6 мегапаскалей.

Диаметр таких фитингов колеблется в пределах от 8 до 100 миллиметров, что дает им широкие возможности применения.

Конструкция

Соединители спроектированы таким образом, чтобы не допустить утечек рабочей жидкости или газа. Выделяют несколько видов фитингов, которые различаются формой и способом применения, но в целом конструкция разных типов схожа между собой и состоит из следующих элементов:

  • корпуса;
  • обжимного кольца;
  • накидной гайки;
  • уплотнительных колец (часто выполняются из этилен-пропилен-диен-каучука);
  • ограничительного буртика;
  • диэлектрической прокладки;
  • штока, на который надевается труба.

Особенности конструкции позволяют устанавливать фитинг, не боясь утечек рабочего материала в местах соединений. Главное – подбирать надежные элементы, ориентируясь на вес, четкость маркировки, качество исполнения и репутацию производителя. Например, инженерные соединители торговой марки СТМ успели прекрасно зарекомендовать себя на рынке.

Виды обжимных фитингов

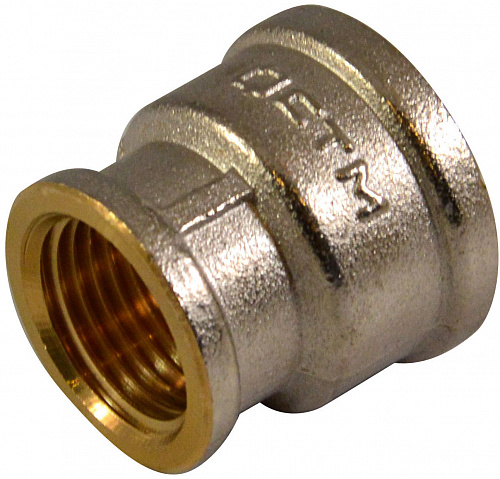

  • Муфты. Предназначены для соединения двух труб с одинаковым или разным диаметром.

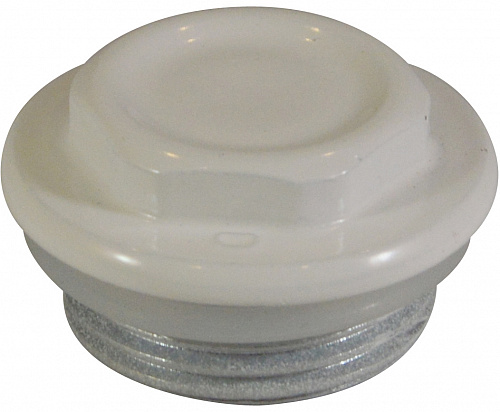

  • Заглушки. Устанавливаются в тупиковом конце трубы и закрывают его, не давая рабочему материалу утечь.

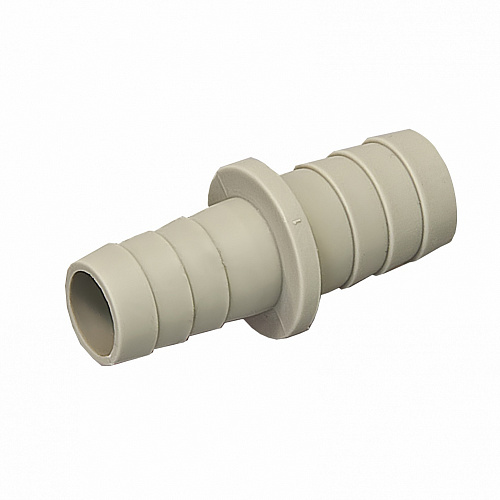

  • Штуцеры. С их помощью к трубопроводу присоединяется гибкий шланг.

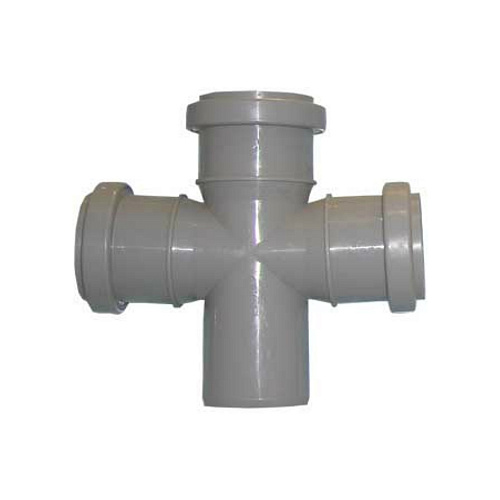

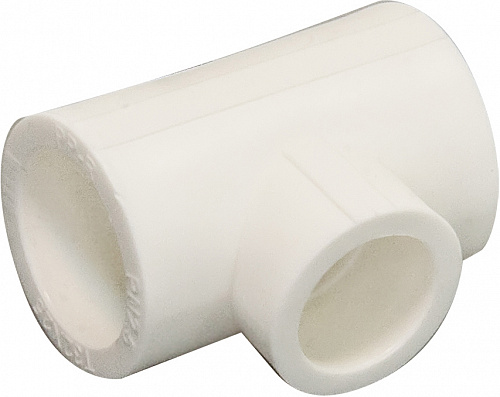

  • Крестовины и тройники. Используются для разводки и монтажа ответвлений в одну или две стороны.

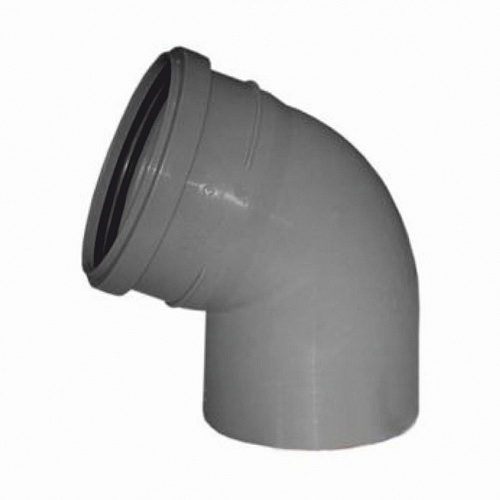

  • Отводы. Применяются, когда нужно повернуть трубу, изменив ее направление на 45, 90, 120 градусов.

Необходимость в конкретном виде фитинга определяется конструкцией трубопровода.


Источник: Сантим (www.san.team)
