Обсадные трубы НПВХ для обустройства скважин

Обсадные трубы НПВХ для обустройства скважин

Автономное водоснабжение частного дома или дачи может быть вынужденным решением, но чаще это выгодная альтернатива центральному водопроводу. При устройстве артезианской скважины потребуются материалы для обсадки шурфа. Трубы НПВХ обсадные активно заменяют классические варианты обустройства скважины – они удобны, доступны и являются целевыми материалами.

для скважин

Какие трубы используются для обустройства скважин

При бурении скважины для воды возникает необходимость закрепить стенки шурфа, защитить скважину от разрушения. Для этой цели еще недавно было два варианта материалов: стальные и асбестоцементные. Сегодня конкуренцию классическим трубам составили изделия из непластифицированного поливинилхлорида (НПВХ).

Каждый вид трубной продукции имеет свои достоинства и недостатки:

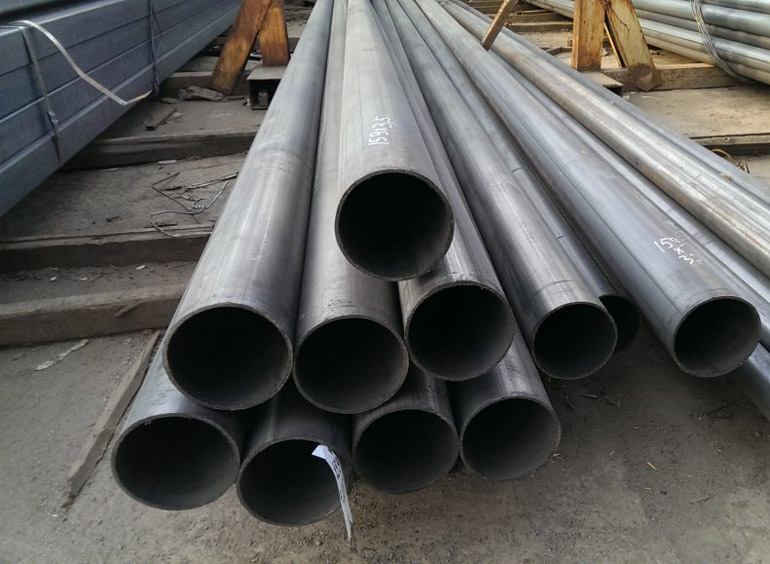

  1. Стальные трубы отличаются механической крепостью. Они надежно защищают вертикальный тоннель от обрушения, даже если происходит сдвиг земляных пластов, подмытие грунта. Толстостенные железные материалы достаточно долговечны, но постепенно и они разрушаются под действием влаги, перепада температур. Внутреннее пространство зарастает органическими и минеральными отложениями, что ухудшает качество воды, снижает пропускную способность шурфа.

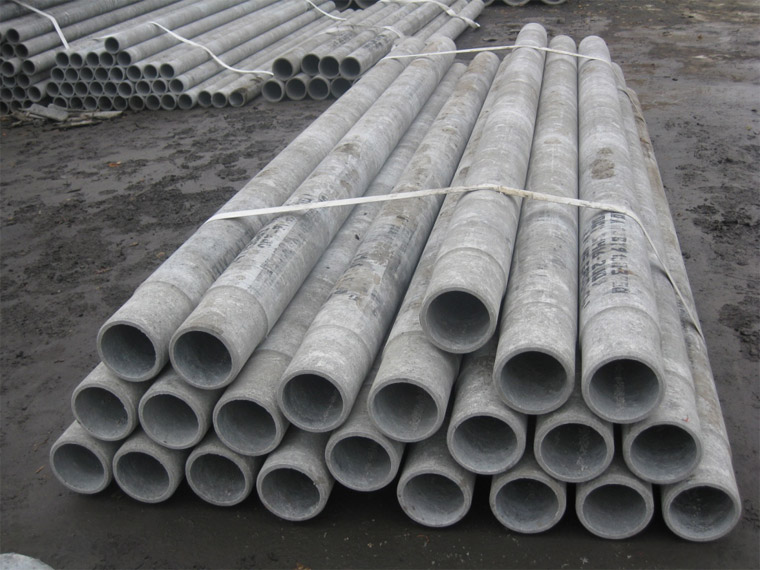

  1. Асбестоцементные материалы выгодно конкурируют с металлом в ценовом отношении. У них меньший вес, что упрощает монтаж и транспортировку в сравнении с металлическими. Однако асбоцементные трубы отличаются хрупкостью, что при механических нагрузках небезопасно. Если обсадная труба лопнет, то скважину восстановить будет невозможно. Придется переделывать все полностью.


Обратите внимание! Неоднозначное отношение к асбестоцементу у медицины. Международное агентство исследования рака при ВОЗ определяет асбест как канцероген 1-й категории. Правда речь там идет об асбестовой пыли, но в Евросоюзе многие строительные материалы с асбестовым волокном запрещены при строительстве объектов, связанных с детством, здравоохранением.

На этом фоне экологически безопасные, достаточно прочные трубы из непластифицированного поливинилхлорида являются хорошей альтернативой стали и асбоцементу.

Свойства обсадных труб НПВХ

Обсадные трубы НПВХ являются специально разработанным материалом, который имеет повышенную плотность (плотность составляет 1,4 г/см³) в сравнении с остальными полимерами. Достаточно сказать, что трубы нПВХ обсадные тяжелее воды и тонут при погружении. Производители выпускают их в характерном синем или сером цвете, что указывает на их целевое назначение.

Регулирует производственный процесс документация государственной стандартизации: ГОСТ 51613 от 2000 года, ТУ 2248-001-517588796 от 2008 года, ТУ 2248-001-84300500 от 2009 года.

В России производством обсадных полимерных изделий занимаются следующие крупные производители:

  • Рязанский завод «Кармелл»;
  • АО «ХЕМКОР»;
  • объединение « Системы пластиковых трубопроводов».

Эти предприятия выпускают качественную продукцию для бытовых и промышленных скважин, которая соответствует международным стандартам, но купить ее можно дешевле импортных труб. Компании имеют дилерские сети по стране и работают на потребителя.

Обсадные НПВХ трубы характеризуются следующими положительными качествами:

  • Безупречно гладкими стенками, где по ГОСТу допускаются только незначительные волнистости (выбоины, пузырьки, раковины в стенках считаются браком);
  • Устойчивостью к действию химически активных веществ. Это значит, что скважину можно будет обрабатывать любыми чистящими присадками в случае необходимости.
  • Хорошей пропускной способностью и низким сопротивлением потоку.
  • Низкой электропроводностью.
  • Устойчивостью к внешним воздействиям (служат более 50 лет).
  • Механической прочностью (нижний предел текучести 49 МПа), усиленной кольцевой жесткостью.
  • Химической, биологической инертностью. Изделия не выделяют вредных веществ, не дают развиваться патогенной микрофлоре.

нпвх трубы

Безусловным преимуществом обсадных труб ПВХ является их малый вес. Это упрощает их транспортировку, монтаж скважины не требует тяжелого оборудования.

К недостаткам можно отнести слабую устойчивость к боковой нагрузке и на изгиб, в сравнении с металлическими трубными материалами. Это имеет значение при бурении артезианских колодцев в местах с подвижным грунтом или неустойчивой сейсмологической ситуацией. В большинстве регионов России механической прочности полимерных материалов хватает для обустройства бытовых скважин средней и мелкой глубины.

Обратите внимание! Обсадная труба нПВХ способна выдержать давление в 5 тонн при заглублении ее на 30 м.

Информация о трубе наносится на ее внешнюю стенку, в одну линию, горизонтально. Маркировка содержит указание материала, размеров, ТУ и даты производства.

Как рассчитать размер диаметра обсадной трубы

Перед приобретением материалов и обустройстве водоподъемной скважины следует определить ее размерность. Производители предлагают большой ассортимент обсадных материалов для скважин.

Минимальный диаметр изделий составляет 90 мм, максимальный — 225 мм. Толщина стенки варьируется от 7 до 20 мм. Для бытовой скважины распространенным размером являются обсадные трубы 125 мм в диаметре. Толстостенная продукция используется для монтажа глубоких артезианских скважин.

При выборе размера скважины следует руководствоваться соображениями практической целесообразности. Зависимость здесь такая – чем больше воды требуется ежедневно, тем большей мощности насос будет использоваться. При расчете диаметра скважины имеет значение и глубина ее бурения, чем она больше, тем мощнее потребуется насос для ее поднятия на поверхность.

Обратите внимание! Расчет проводят по максимальному водопотреблению. Для этого суммируют потребление воды при одновременном открывании всех кранов на всех точках водоразбора в доме.

Чем мощнее насос для закачки воды, тем больше его габариты и тем шире скважина потребуется для его погружения. Насосы с подачей до 8 мм имеют диаметр корпуса до 122 мм, что не требует трубы большей 125 мм.

Особенности монтажа

Обсадные НПВХ трубы производители выпускают трех видов: с резьбой, с раструбным соединением и для диффузионной сварки.

Для монтажа бытовых водозаборных скважин чаще всего используют трубы полимерные для резьбового соединения. Они отличаются от классических резьбовых соединений тем, что резьба внешняя нарезана на прямом конце трубы, а внутренняя — на противоположном раструбном.

Монтаж осуществляется поэтапно, с углублением скважины. Бурение проводят в несколько этапов, на каждом меняя ширину скважины. Первый участок от земли самый широкий, например, для трубы в 125 мм он составит 140 мм (глубина 3-5 м). Следующий бурят шириной в 130 мм (глубина до достижения водоносного слоя). После диаметр скважины уменьшают до диаметра трубы, чтобы монтаж последнего участка был плотно в грунте.

Верхние, более широкие участки скважины, после установки трубы, заполняют гравием или цементируют. Это создает крепкую пробку, которая будет удерживать всю конструкцию неподвижно при перемерзании почвы, движении паводковых вод.

Монтаж обсадных НПВХ труб с резьбой осуществляют вертикально. Если почва устойчивая, то можно заглублять готовую конструкцию одномоментно. Если грунт сыпучий, то обсадку проводят по мере бурения, ступенчато.

Схематично это выглядит следующим образом:

  • нижний сегмент оборудуют фильтром и погружают в скважину раструбом вверх;
  • фиксируют металлическим зажимом ниже раструба;
  • верхнюю часть подводят к резьбе в подвешенном состоянии;
  • чуть выше наружной резьбы на прямой трубе закрепляют резиновое кольцо и промазывают резьбу герметиком;
  • вкручивают верхнюю часть в раструб, затягивают гибким ключом без чрезмерного усилия.

Монтаж с использованием резьбового соединения, с герметизирующим кольцом обеспечивает хорошую герметичность стыка, со сроком службы не менее самого пластика.

Обратите внимание! Шахта скважины должна быть ориентирована строго перпендикулярно горизонту и иметь одну ось по всей длине.

Отклонения в геометрии шурфа могут стать причиной повреждения обсадной трубы, при ее продавливании в грунт. Важно доверять буровые работы профессиональным исполнителям с качественным оборудованием.

Обсадка шурфа артезианской скважины трубами НПВХ целесообразна при неглубоком залегании водоносного слоя на участке со стабильным грунтом.


По материалам информационного сайта "ЭНЦИКЛОПЕДИЯ ТРУБ" (infotruby.ru)
