Обратные клапаны

Обратные клапаны

При условии нормального использования системы трубопроводов, рабочий поток будет двигаться в едином, заданном направлении. Во избежание образования реверсного движения потока используются клапаны обратного типа, пропускная способность которых будет действовать только в одном направлении.

Подобные устройства применяются также и при работе одновременно с несколькими насосами, которые могут быть объединены в единую сеть. Если на одной из линий будет понижен показатель давления жидкостей, образуется реверсное движение, которое может нанести ощутимый вред самим насосам и отдельным элементам системы.

Особенности и принцип работы

Обратные клапаны были разработаны лишь с одной целью – любой ценой предотвратить возникновение реверсного (обратного) потока внутри трубопроводных магистралей. Причиной подобного может стать один из многочисленных факторов внешнего или внутреннего воздействия, однако в любом случае, если подобное не предотвратить, то выйдет из строя все насосное оборудование. Причиной может стать и выход из строя насосов.

Без обратного клапана вода будет поступать обратно в скважину, колодец или любой другой резервуар, а крыльчатка счетчика на воду или насоса будет вращаться уже в другом направлении. Причиной служит ее поломка. Принцип действия различных клапанов обратного типа практически один и тот же. При снижении показателя давления ниже допустимой отметки, будет включаться специальный механизм, который будет самостоятельно перекрывать проход для прохождения жидкостей. После повышения уровня давления, запорный механизм откроет проход, и жидкость пойдет в обозначенном направлении.

Разновидности

Ориентируясь на разновидность применяемого запирающего механизма, обратные клапаны могут быть:

  1. Межфланцевыми. Отдаленно может напоминать конструкцию подъемного механизма, однако двигаться тарелка будет вдоль оси движимого потока. Двустворчатая заслонка будет состоять одновременно из двух элементов, которые будут складываться навстречу друг другу. Уровень сопротивляемости движимому потоку у таких конструкций минимальный (в открытом виде).

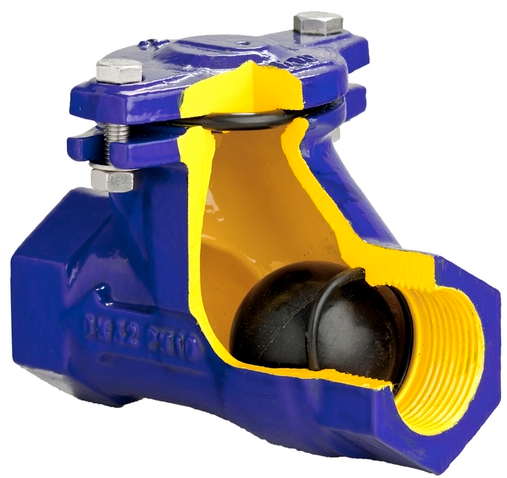

  2. Шаровыми. Поток будет перекрываться посредством шара, который прижимается к седлу клапана при помощи пружины возвратного типа. напором пружина будет отжиматься от седла, тем самым открывая проход рабочей среде.
  3. Поворотными. Такой тип невозвратных клапанов представлен в виде створки откидного типа, которая под напором жидкостей будет открываться и поворачиваться. При падении напора силой пружины проход будет закрываться.
  4. Подъемными. Тарелка механизма будет двигаться вниз и вверх. После подачи давления проход автоматически откроется, а при малейшем изменении направления потока самостоятельно закроется под действием веса все той же пружины.

Исход из материалов используемых при изготовлении, клапаны могут быть сделаны из:

  1. нержавеющей стали – одни из наиболее надежных и одновременно качественные конструкции, дорогие, однако используются при необходимости сделать систему максимально надежной;
  2. чугуна – менее дорогостоящие, качественные конструкции, не подвержены процессу коррозии;
  3. латуни – износостойкие и надежные модели, которые чаще других применяются в бытовых системах.

В зависимости от типа используемого соединения, клапан обратного хода бывает:

  1. межфланцевым – клапан запорного типа будет размещен между двумя фланцами, которые будут стянуты между собой при помощи шпилек, используются на магистральных системах трубопроводов;

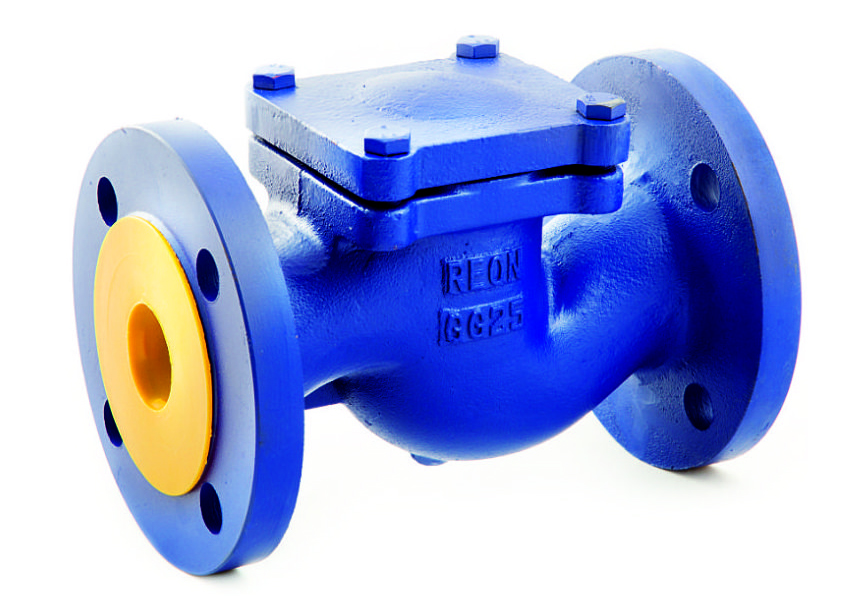

  2. фланцевыми – клапан затворного типа подключается при помощи фланцевых соединений, используется при обустройстве крупногабаритных чугунных изделий;

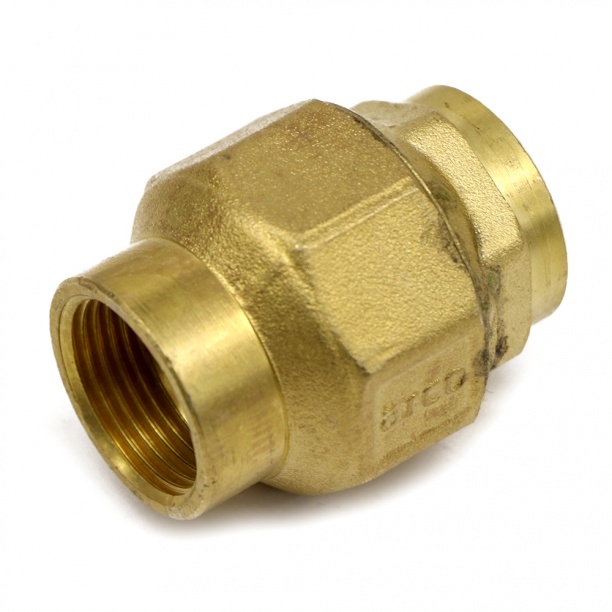

  3. муфтовыми – клапан будет включаться в месте разрыва трубы при помощи нескольких муфт резьбового типа, чаще всего применяются при обустройстве бытовых систем.


Источник: admiral-omsk.ru
