Нюансы при монтаже водопроводных труб
Автор статьи: Виктор Самолин
Система водопровода, не смотря на кажущуюся ее сложность, может быть спроектирована и полностью устроена всего одним человеком.
Самая большая трудность при устройстве канализационных, отопительных систем и систем водоснабжения — это даже не их монтаж, а правильный выбор материала, правильное проведение подготовки и так далее.
Подготовительные работы
Выбор всех отдельных частей трубопроводов должен основываться на двух основных факторах:
- Рабочее давление водопровода;
- Температура жидкости внутри труб.
Здесь сразу следует сказать несколько слов и про то, что системы горячего водоснабжения, как и холодного, могут быть устроены из труб, которые сделаны из следующих материалов:
- Железо;
- Сшитый полиэтилен;
- Медь.

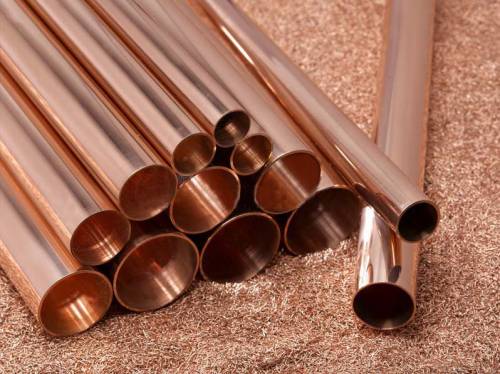

Конечно, есть и другие, но эти являются более универсальными. Однако железные трубы довольно быстро приходят в негодность, так как ржавеют. Это приводит к уменьшению давления, так как внутренний объем постоянно становится меньше. Что касается медных элементов, то они не ржавеют и не разрушаются так быстро, как металлические. Но их стоимость гораздо выше. Кроме того, у медных изделий очень «яркий» внешний вид, поэтому их еще гармонично нужно «вписать» в дизайн интерьера.
Сегодня самым подходящим материалом для устройства водопровода горячего и холодного водоснабжения являются полиэтиленовые трубы. Они достаточно прочные, очень дешевые и не подвержены агрессивным средам в той степени, в которой это происходит с другими материалами.
Итак, классификация полиэтиленовых труб такова:
- ПН10 предназначены для транспортировки только холодной воды;
- ПН16 предназначены для устройства, как холодного, так и горячего водоснабжения;
- ПН20 – для горячего водоснабжения, а также для устройства отопительных систем;
- ПН25 служат только для отопления.
Совет! Если материалы требуются только для устройства обычного водопровода, то лучше выбирать марки ПН10 или ПН16, так как они более дешевые.
Действительно, марки ПН20 и ПН25 предназначены для транспортировки жидкости, температура которой выше 60 градусов. Поскольку при такой температуре полиэтиленовые изделия просто провисают, то их армируют. Это делает такие изделия более дорогими.
Проектирование
Итак, после выбора материала, необходимо закупить его. Для этого потребуется рассчитать нужное количество. Чтобы сделать расчет придется начертить план, на котором необходимо указать все возможные размеры, а также основные узлы, то есть места соединения труб, места водоразбора и так далее. В этом деле необходимо ориентироваться, прежде всего, на внутреннее расположение стен, расположение отопительного котла, размеры комнат и так далее.
Вторым шагом необходимо определиться с типом разводки. Сегодня можно выделить два основных:
- Системы трубопроводов с последовательной разводкой;
- Системы с параллельной разводкой.
Суть последовательной разводки
Монтаж водопровода с последовательной разводкой заключается в том, чтобы заводить трубы к каждой точке водоразбора последовательно, начиная от источника. То есть от стояка с запорной арматурой, по которому вода подается в дом, должны быть два ответвления – с горячей и холодной водой.
При подводке к какой-либо точке забора на полиэтиленовых, как и на медных, трубах ставится тройник, то есть один вход и два выхода – на дальнейшие точки разбора и на данную. По причине применения данного фасонного элемента система получила название тройниковой.
Совет! Монтаж водопровода, который осуществляется самостоятельно, лучше всего производить именно по последовательной схеме, вне зависимости от того, использование каких труб производится – медных или полиэтиленовых.
Связано это и с простотой устройства, и с экономичностью.
Главным недостатком таких систем можно назвать только то, что каждый последующий потребитель зависит от предыдущего.
Параллельная разводка труб

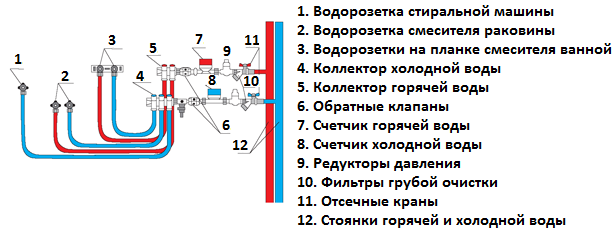

Монтаж водопровода может быть осуществлен и способом параллельной разводки. Суть ее заключается в том, что элементы водопровода отходят от коллектора. Это значит, то на каждую точку сбора делается свой собственный контур, то есть имеется всего один вход и множество выходов.
Самым большим недостатком такой системы можно считать то, что монтаж довольно сложный и дорогой.
А вот положительных сторон у такой системы водоснабжения гораздо больше:
- Все ветки водопровода независимы друг от друга;
- В них во всех всегда одинаковое давление;
- Равномерное нагревание всех ветвей и так далее.
Монтаж полиэтиленовых труб
Итак, с материалом определились, с тем, как будет осуществляться монтаж, тоже, остается только взять и сделать.
Надо сразу сказать, что монтаж полипропиленовых труб удобнее всего осуществлять путем сварки. Такой монтаж может сделать даже человек, который впервые работает с полиэтиленовыми трубами.
Сперва из полиэтиленовых изделий нарезаются куски нужного размера, в соответствии с планом или чертежом. В отличие от медных или железных труб, резка полиэтиленовых – это довольно простое занятие. Все, что требуется, так это специальные ножницы.

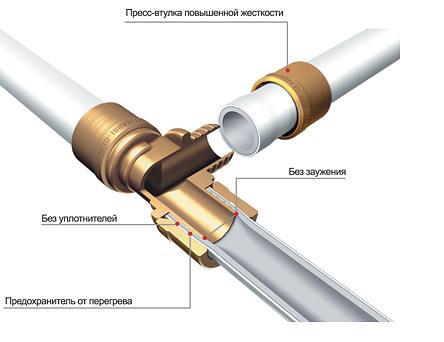

Соединение полиэтиленовых элементов производится при помощи специальных соединителей – фитингов. В общем смысле существуют следующие доборные элементы:
- Муфты для перехода от одного диаметра к другому;
- Уголки используются для изменения направления водопровода;
- Обвод применяется для того, чтобы обогнуть трубы;
- Тройники используются для разветвления. Они могут быть как на 90 градусов, так и на 45.
Надо сказать, что без данных элементов монтаж трубопровода просто невозможен, как для полиэтиленовых труб, так и для медных.
Стоит отметить и то, что все данные элементы доступны с несколькими диаметрами, поэтому при их выборе этот параметр следует знать наверняка.
Что касается способа крепления труб на стенах, то для этого используются специальные клипсы, которые могут быть одинарными или двойными. Для медных труб такие фиксаторы не применяются.
Итак, располагают клипсы на расстоянии в 150-200 см друг от друга.
Стояки полиэтиленовых, как и медных труб, крепят при помощи специальных хомутов. Они огибают элементы и закрепляются болтом и гайкой.
Что касается непосредственного крепления самих элементов между собой, то используется метод сварки. Для этого потребуется специальный инструмент, который называют утюгом или паяльником для труб.
Монтаж осуществляется в следующей последовательности:
- Сперва срез элемента очищают и протирают растворителем;
- Далее производят выбор необходимой насадки с учетом диаметра закупленных материалов;
- После этого выбранную насадку также обезжиривают;
- Устанавливают обе детали в паяльник, который предварительно разогревают примерно до 260 градусов;
- Труба и фитинг устанавливаются в утюг до упора на свои места. По прошествии некоторого времени они вынимаются и быстрым и резким движением совмещаются между собой.
В процессе такой работы вращение, как фитинга, так и самого элемента запрещено.
Что касается времени нагрева в паяльнике, а также время непосредственной сварки, то его можно узнать из следующей таблицы:
Параметры пайки полипропиленовых труб
Примечание: время нагрева тонкостенных труб (ПН10) сокращается на половину (время нагрева соединителей остается неизменным). Время нагрева при наружной температуре воздуха ниже +5 °C должно быть увеличено на 50%.
Вывод
Как видно, устройство трубопровода своими руками не такое уж и сложное занятие. Конечно, есть в такой работе и свои нюансы. Но при детальном изучении инструкции по работе с полиэтиленовыми трубами, а также при проявлении аккуратности в расчетах и чертежах, результат не заставит себя ждать.
Источник: vseotrubax.com
