Насосно-смесительный узел — назначение, принцип работы, устройство

Насосно-смесительный узел — назначение, принцип работы, устройство

В отопительный сезон много средств тратится на оплату услуг теплосети. Даже при утепленном и подготовленном к зиме жилище расходы являются колоссальными. При острой необходимости экономии теплоносителей, в свет выпущена новая разработка, которая повышает эффективность системы отопления, что существенно снижает расходы на приобретение теплоносителя. Используя насосно-смесительный узел, как части центральной отопительной системы, поможет поддержать невероятно точно заданную температуру.

Назначение прибора

На общемировом рынке доступен выбор разных вариантов и комбинаций насосно-смесительных узлов. Одни из наиболее зарекомендованных, производства компаний Rehau, Tim, Valtec, а именно VT Combi.  Все эти устройства, не зависимо от производителя, объединяет одно назначение – подготовка теплоносителя в контуре циркуляции до задаваемого настройками значения (обычно, в диапазоне от 200С до 600С). А также точная поддержка заданной температуры во вторичном контуре, непрерывная циркуляция теплоносителя, гидравлические согласованности между контурами, расход вторичного контура.

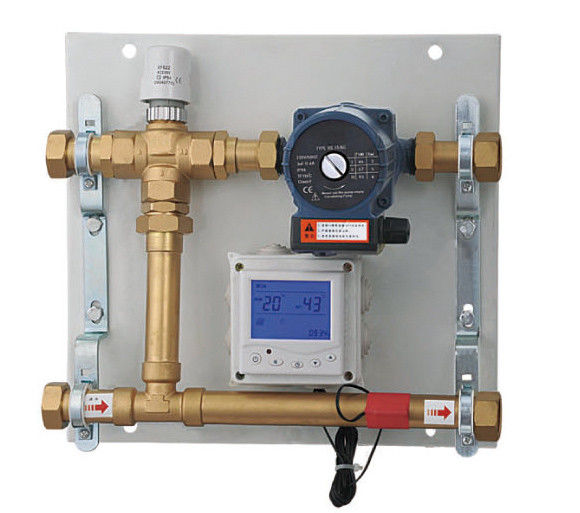

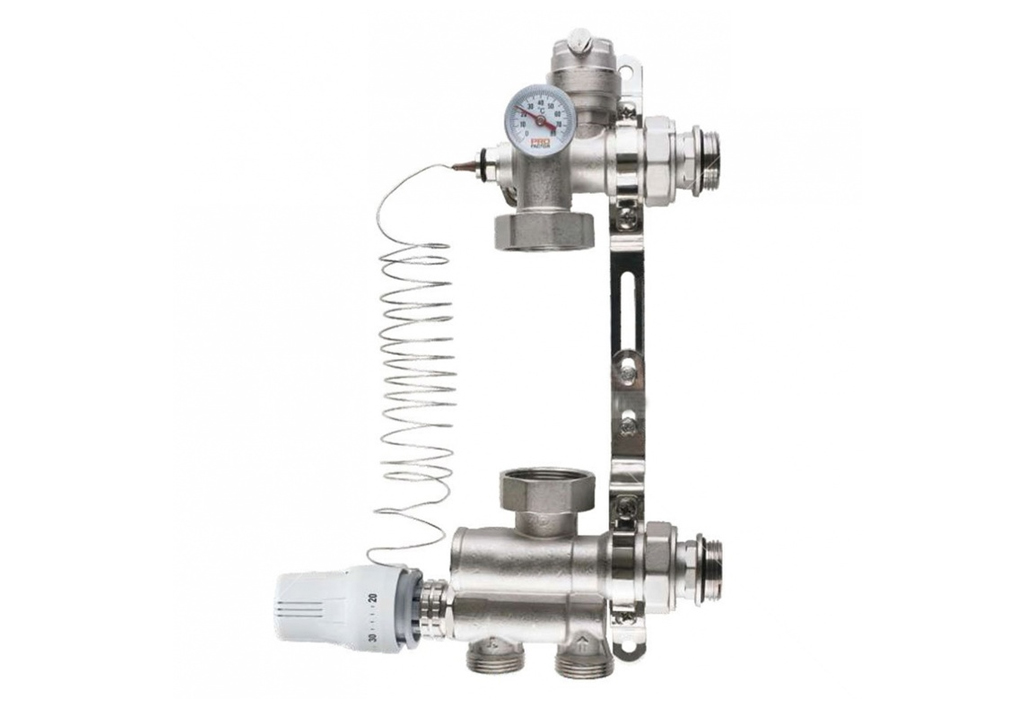

Многокольцевой насосно-смесительный узел


Насосно-смесительный узел – цепь трубопроводов, образующая смешивание двух потоков – подачи и обратного в общесистемный. Благодаря подмешиванию из обратного потока и поддерживается заданная температура вторичного контура.

Где применяется насосно-смесительный узел

Смесительные узлы, в общей массе, используются для обслуживания систем водяного отопления пола, обогрева теплиц и открытых площадок.

Применение приспособления актуально для производств и малых хозяйств, где критична поддержка точных температурных режимов. Благодаря особенностям конструкции, прибору не нужны электронные схемы, а использование электричества необходимо лишь насосу. Этот факт позитивно влияет на отказоустойчивость и практическую независимость от перебоев с электропитанием, особенно в глубинках.

Устройство применяется в комбинации с коллектором, распределяющим потоки петель теплого пола. Коллектор не заменим при наличии водяного обогрева санузла, кухни, комнаты, а также общесистемного обогрева частного дома.

Например, стандартный смесительный насосный узел PMG 25 от компании Rehau можно применить для создания систем из теплых полов. Но он совместим только с коллекторами Rehau HKV и Rehau HKV-D. Аналогично насосно-смесительные узлы компаний Tim и Valtec совмещаются с коллекторами своих брэндов.

Габаритно узел смесительный небольшой и свободно располагается в объеме коллекторного шкафа.

Суть и устройство коллектора

Коллектор – специальное приспособление, без которого осуществить напольное водяное отопление очень сложно. К нему сходятся все подсоединяющие патрубки напольных контуров.

В теплоносителе, подающемся от котельной, температура очень высока и не подходит для нормальной работы теплых полов. Поэтому в паре с коллектором всегда работает насосно-смесительный узел, который делает температурную корректировку.

Каждый изготовитель смесителей вносит свои особенности в узел, но сборки и Rehau, Tim, и другие, выполняют одну и ту же задачу – подают теплоноситель определенной температуры во все водяные петли.

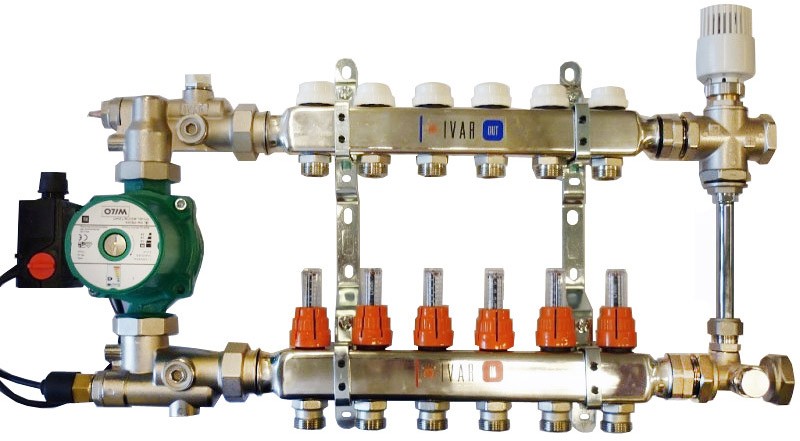

Однокольцевой насосно-смесительный узел


Для понимания работы узла следует подробнее разобрать его состав. По сути, это две расположенные горизонтально трубы, подключённые к подаче теплоносителя и к его обратной линии. Детали и составные части коллекторов делают из таких материалов как:

  • антикоррозийного сплава или нержавеющей стали;
  • латуни;
  • никеля;
  • специализированной пластмассы.

На подающей трубе располагают отводы с термостатическими клапанами, а на трубе обратной линии – ответвления с сенсорами протока. На клапанах подачи размещены колпачки для ручного регулирования протока. Закрутив регулятор, пользователь вручную перекрывает линию подачи на определенную петлю обогрева. Сенсоры протока обратной линии позволяют визуально наблюдать за объемом протекающей воды и выполнить гидравлическое балансирование системы.

Для удешевления коллекторного узла сенсоры протока могут не применять.

Контроль за температурными показателями и показателями давления осуществляют путем монтажа термометра и манометра. Для выпуска воздуха из узла устанавливают специальный кран.

Другие элементы системы могут поставляться на усмотрение поставщика. Например, компания Рехау практикует полную комплектацию узла в сборе. Так узел насосный смесительный PMG-25 состоит из:

  • 3-ходового смесительного вентиля kvs=8,0 м3/ч Dy=25 с 3-позиционным сервоприводом 230В (переменного тока).
  • Энергосберегающего насоса с регулированием напора от 1 до 6,2м, энергопотреблением от 1 до 45Вт.
  • Термометров на обоих линиях – подачи и возврата теплоносителя.

А его отдельные детали сразу смонтированы с уплотнениями и прошли испытания давлением.

Принцип работы комбинированного смесительного узла

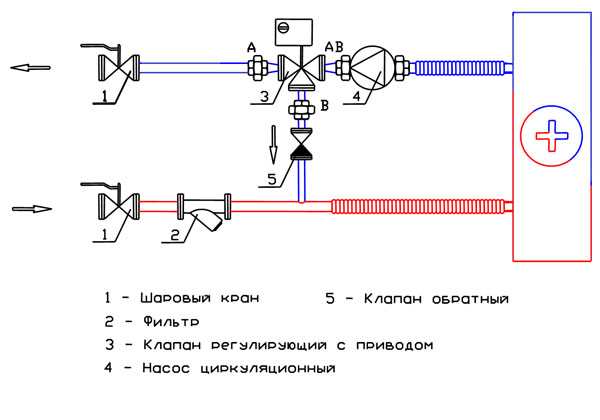

Работа насосно-смесительного узла с коллектором устроена так: теплоциркулирующая жидкость протекает по всем петлям обогрева с помощью насоса. Контурный контроль расхода регулируют автоматически или в ручном режиме. Если температура теплоносителя снижается до установленного значения и ниже, двух- или трехходовой клапан узла, плавно открываясь, подмешивает горячую воду системы. При этом теплоноситель обратной линии перетекает в первичный контур общей сети.

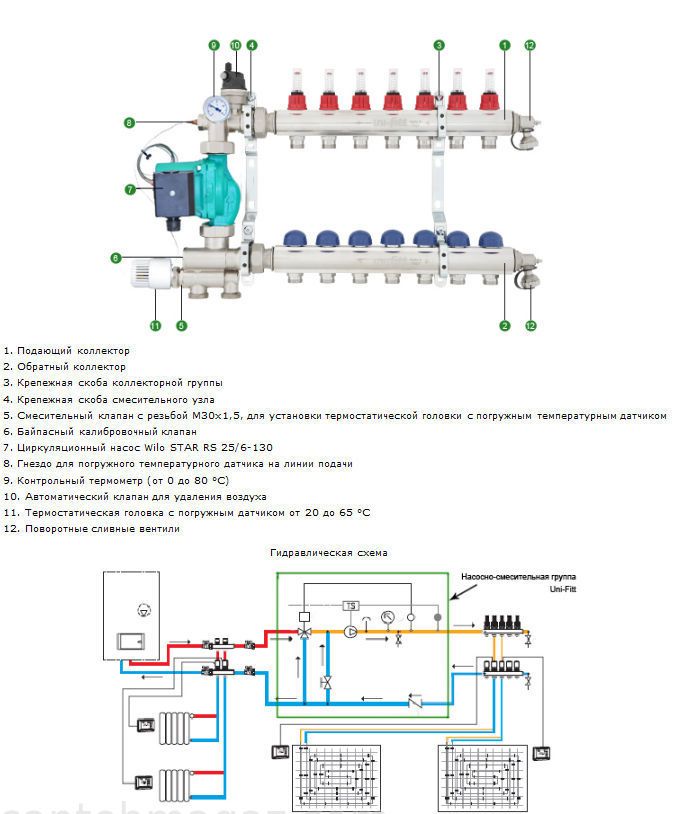

Структура комбинированного смесительного узла


Возникающие неисправности или резкое повышение давления отсекаются предохранительными клапанами, возможностями байпаса и другими методами до восстановления гидравлического баланса системы. Эти действия сохраняют работоспособность системы, расход теплоносителя и нормальную работу циркуляционного насоса.

Отличие насосно-смесительного узла от гидрострелки

До появления устройств автоматического смешивания потоков подачи и обратной линии теплоносителя в широком пользовании было устройство под названием – гидрострелка.

В смесительном насосном узле осуществляется разделение потоков принудительно, непрерывный поток носителя делится только за счет движения самой воды. А в гидрострелке создается область со свободным положением воды и разгоняется теплоноситель по средству насоса от одной зоны к другой.

В узле смесителя вода сразу смешивается с двух потоков в один, а в гидрострелке смешивание мгновенно не осуществимо.

Рекомендации по монтажу

Все монтажные работы следует выполнять четко, следуя инструкциям производителей оборудования.

Выходы первичной отопительной петли следует соединить непосредственно с узлом смесительным или через отопительный коллектор.

Присоединение к первичной петле осуществляют с помощью резьбового соединения размером 1”, а ко вторичному контуру коллектор подсоединяют при помощи поставляемых комплектных соединителей. Сперва соединитель навинчивают на узловой патрубок, а затем вторую половину ниппеля крепят к коллектору. Соединители имеют на резьбовых частях резиновые уплотнители, поэтому дополнительные герметики не нужны.

Монтаж термической головки выполняют вручную с максимальными значениями настройки.

Установка циркуляционного насоса осуществима при закрытых подсоединительных шаровых кранах. Не следует забывать, что необходимо поместить резиновые прокладки между ними и насосом.

После окончания монтажных работ и проверки всех точек соединения следует произвести гидравлические испытания системы отопления.

Важно произвести испытания системы до заливки бетоном трубопровода теплого пола. Иначе при обнаружении неисправности необходимо будет произвести вскрытие стяжки для тщательной проверки патрубков и соединений.

Перед включением насоса нужно убедится в открытии всех запорных элементов на его пути для избегания перегрузок и выхода системы из строя.

Расчеты и отладка систем отопления есть очень сложной инженерной задачей. Но с появлением уже готового решения в виде насосно-смесительного узла данная задача становится гораздо проще. Такой узел – готовое решение контурного обогрева системы отопления. Добавив грамотную комплектацию к смесительному узлу, можно исключить ошибки конструирования всей системы. А относительная простота настроек позволяет исключить необходимость в помощи специализированных приспособлений.

Кажущаяся сложность сбора узла перекрывается подробной инструкцией в его комплекте. Больше сложности в окончательной настройке коллектора, подсоединенного к насосно-смесительному узлу.


Источник: nasosovnet.ru
