Насос циркуляционный для систем отопления

Насос циркуляционный для систем отопления

Планируя сборку автономной системы отопления, нужно учитывать целый ряд особенностей ее эксплуатации. Важно правильно наладить циркуляцию теплоносителя по трубам. Как правило, эта задача решается установкой циркуляционного насоса для систем отопления. Об особенностях того, как правильно выбрать насос циркуляционный для систем отопления, а также о том, как его установить, читайте ниже.

Какое значение имеют циркуляционные насосы для систем отопления

Существует мнение, что нет особой необходимости в использовании циркуляционного насоса для систем отопления. Сторонники данного суждения аргументируют свою позицию тем, что насос – это устройство, которое без особой нужды расходует много электроэнергии и делает систему отопления зависимой от него. То есть в случае перебоев с электропитанием возникнут проблемы с подачей тепла в дом.

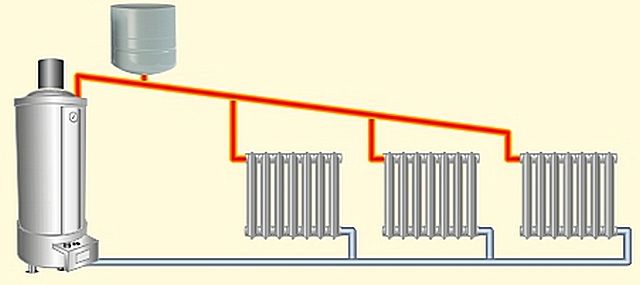

Такое суждение может показаться правильным. Так, если монтаж системы отопления осуществляется в маленьком доме, где трубопровод не сильно разветвлен, тогда можно организовать естественную циркуляцию теплоносителя от котла до радиаторов.

При детальном изучении такого подхода становится очевидным, что его плюсом является лишь независимость от электроэнергии (при условии энергонезависимости отопительного котла). По всем остальным характеристикам система с естественной циркуляцией проигрывает, да и монтировать ее гораздо сложнее.

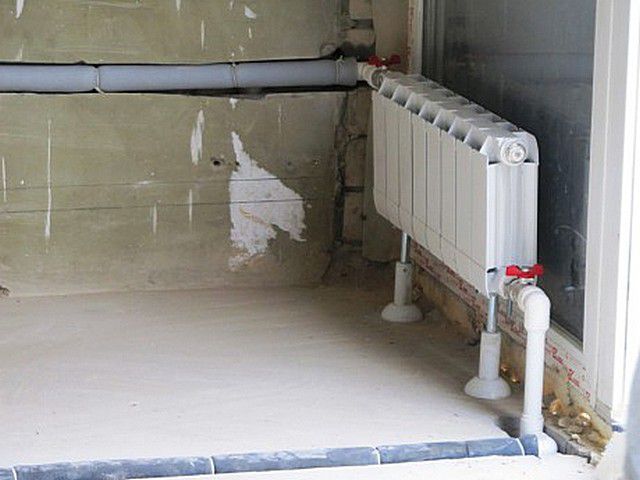

Для того чтобы обеспечить естественное движение теплоносителя, трубы в системе отопления должны быть разных диаметров (50 мм и более). Устанавливать их сложнее, более того, они дороже. При монтаже важно соблюдать правило – трубы по всей протяженности контура должны иметь уклон в сторону котла. Нередко этого невозможно добиться, не испортив внешний вид комнат.

Если система отопления с естественной циркуляцией была тщательно продумана и хорошо отлажена, то все равно перепад давления за счет температурной разницы в трубах (в обоих направлениях движения воды) будет не более 0,6 Бар. Такого значения для дома, не отличающегося большими размерами, скорее всего, будет достаточно. Однако в случае, если система отопления имеет разветвления, характеризуется большой протяженностью, а также есть большие перепады высот и давления, то 0,6 Бар вряд ли хватит. Более того, ситуацию может усложнить гидравлическое сопротивление, из-за которого контур может «запереться».

Подключение к системе отопления циркуляционного насоса поможет решить немало проблем.

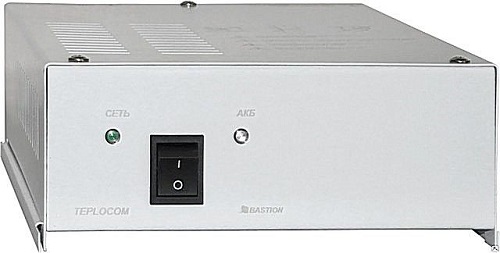

Циркуляционные насосы для систем отопления расходуют достаточно мало электроэнергии, что позволяет даже при ее отключении обогревать дом от ИБП средней мощности в течение нескольких часов, что особенно важно при использовании котла с «интеллектом».



Однако если проблема перебоев электроэнергии для вашего дома является постоянной, то в подключении циркуляционного насоса к системе отопления пропадет всякий смысл. В таком случае необходимо своевременно продумать, каким образом сделать эффективную систему с естественной циркуляцией.

В системах отопления, работающих при помощи циркуляционных насосов, существует возможность регулировки как их работы в целом, так и по комнатам, группам радиаторов. Если отопительную систему хорошо продумать, то не возникнет проблем с многоходовыми кранами, электромеханическими регуляторами и прочими термостатическими устройствами в процессе эксплуатации.

Если потребуется «разбить» систему отопления на несколько участков, отличающихся температурой обогрева, то это никак не повлияет на общую ее работу (чего не скажешь о системах отопления с естественной циркуляцией). Для комнат можно смело выбирать наиболее подходящие варианты обогрева – при помощи радиаторов, любых конвекторов, контуров теплых полов.



Невозможно установить в домах водяные полы без подключения циркуляционного насоса для систем отопления. Для продуманной системы, работающей при помощи насоса, характерен высокий КПД работы, получение которого стоит денег, потраченных на его приобретение и оплату электричества, израсходованного данным оборудованием. Такая система получается более экономичной: трубы могут быть малых диаметров, их будет просто спрятать в пол или стену.



Контуры труб системы отопления с циркуляционным насосом могут иметь сколько угодно разветвлений, количество отапливаемых этажей также может быть любым. Здесь важно правильно подобрать насос, который создаст нужный напор. И еще, систему отопления, работающую от циркуляционного насоса, проще запустить, обслуживать и осуществлять ее профилактику.

Итак, монтаж циркуляционного насоса в систему отопления имеет множество плюсов, которых однозначно больше, чем недостатков, поэтому практически во всех случаях следует задуматься о его приобретении.

В том случае, если в вашем доме уже работает система отопления с естественной циркуляцией, то вы все равно можете приобрести циркуляционный насос, эффективность работы которого будет налицо.

Как работает циркуляционный насос в системе отопления

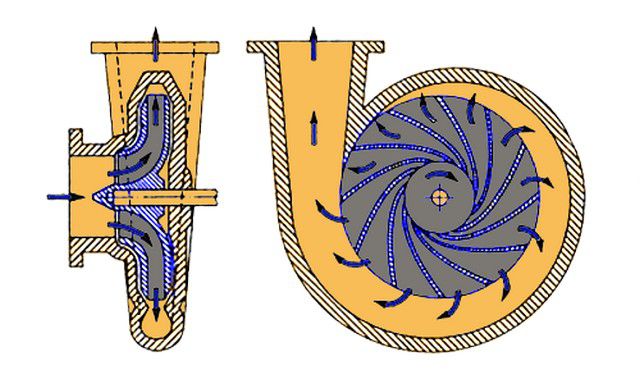

Существуют разные модели циркуляционных насосов для систем отопления, их работа обычно основывается на центробежном принципе приведения в движение теплоносителя. В специальной камере типа «улитка» вращается колесо с лопастями, создавая тем самым зону разрежения в центре, на входе потока, и повышая давление к стенкам камеры под действием центробежных сил. Таким образом теплоноситель приводится в движение.



Конечно, нельзя допускать прямого контакта жидкого теплоносителя с электричеством. Для того чтобы этого добиться, в самых первых насосах продумывали раздельное размещение электропривода и рабочей камеры, система вращалась за счет вала. Затем конструкция была усовершенствована – ротор электрического двигателя поместили в перекачиваемую жидкую среду, а электрическую часть статора оставили изолированной.

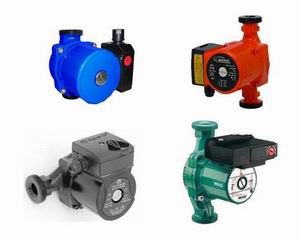

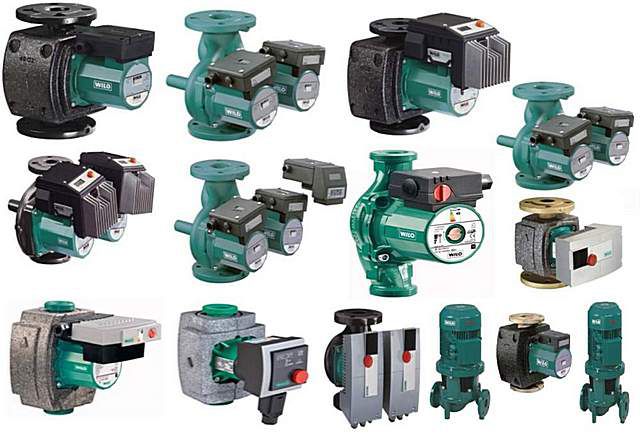

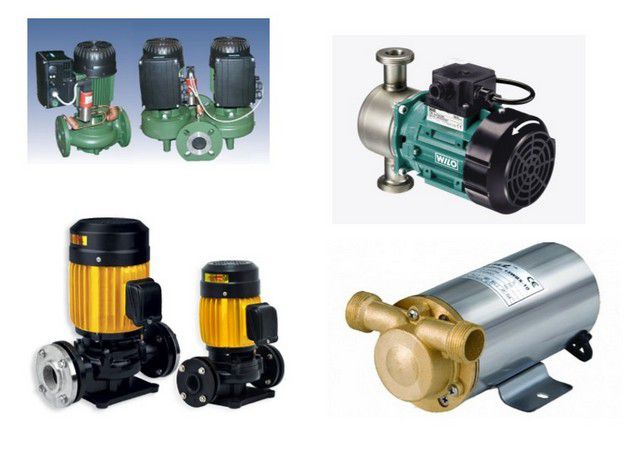

Время прошло, но циркуляционные насосы для систем отопления подразделяются до сих пор на насосы «сухого» и «мокрого» типа.

«Сухие» отличаются тем, что блок их электродвигателя имеет большие размеры и заметно выступает вверх или в сторону. Из-за внушительных размеров их устанавливают на специальные площадки или кронштейны (консоли).



Циркуляционные насосы для систем отопления «сухого» типа характеризуются высокими КПД, производительностью и количеством создаваемого напора. При всем этом данная схема имеет достаточно много минусов. Так, например, из-за создаваемого во время работы шума, такие насосы недопустимо устанавливать поблизости от жилых помещений. Необходимо осуществлять их систематическую профилактику, так как износ контактных уплотнительных колец происходит быстро, и их необходимо менять.

Циркуляционные насосы с сухим ротором устанавливают в более мощных системах отопления – это «котельные» многоквартирных домов или больших коттеджей, иными словами, там, где необходимо обеспечить высокую производительность работы прибора и хороший напор.

Для квартир и домов небольших и средних размеров подойдут циркуляционные насосы мокрого типа. Они негабаритны, их легко монтировать (обычно достаточно врезать в трубу).

Так как ротор вращается в жидкости, нет необходимости дополнительно охлаждать привод: благодаря теплообмену оборудование и вода имеют одинаковую температуру. И еще один плюс такого циркуляционного насоса для систем отопления – беспрерывная смазка подшипников скольжения водой. Таким образом, насос мокрого типа работает очень тихо.

Отметим еще одно важное преимущество циркуляционного насоса водного типа для систем отопления – отсутствие быстроизнашивающихся в результате трения узлов. Прокладки не подвергаются механическому воздействию, поэтому их срок эксплуатации находится в прямой зависимости от старения материала.

Сборка насоса осуществляется просто, за счет винтовых соединений. Для насоса мокрого типа важно, чтобы ротор всегда находился в жидкости, иначе блоки подшипников быстро износятся и привод перегреется.

Итак, при установке циркуляционного насоса в систему отопления важно соблюдать следующее правило: ось ротора должна быть в горизонтальном положении. И еще – в теплоносителе могут содержаться твердые взвеси, способные повредить подшипники скольжения, поэтому рекомендуется перед насосом установить фильтр-грязевик.



Как осуществить правильный подбор циркуляционного насоса для системы отопления

Как мы выяснили выше, для частного дома или квартиры подойдет циркуляционный насос с мокрым ротором. По каким характеристикам его выбирать? Планируя покупку циркуляционного насоса для системы отопления, необходимо изучить следующие его параметры:

  1. Производительность – количество жидкости, перекачиваемой насосом в единицу времени, а также создаваемый им напор. Эту характеристику необходимо подбирать для каждой конкретной системы отопления.
  2. Допустимая температура теплоносителя. Как правило, она составляет +110 °С.
  3. Паспортное значение величины максимального давления в системе (обычно не более 10 Бар).
  4. Давление циркуляционного насоса системы отопления. Этот показатель часто пишут на маркировке моделей, в паспорте – всегда. Например, сочетание цифр 25-40 означает: 25 – сечение труб в системе отопления в миллиметрах (параметр может быть указан в дюймах: 1″ или 1¼” (1,25″ = 32 мм)), 40 – высота подъема жидкости (максимальная – 4 м, для давления максимум – 0,4 атмосферы).
  5. Защита от внешнего попадания пыли и водяных брызг у насоса должна быть достаточной. Эти параметры вынесены в класс защищенности корпуса прибора – IP. Для циркуляционного насоса приемлемым класс должен быть как минимум IP44. Такое значение свидетельствует о защищенности прибора от фрагментов пыли размером до 1 мм, а его электрической части не страшны попадания водяных капель под любым углом.

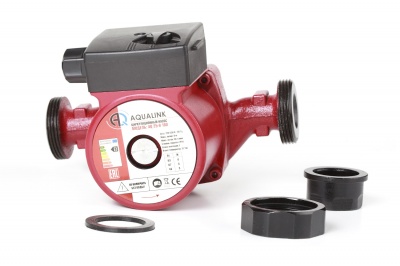

Присоединительные размеры и особенности насоса. Соединение у приборов может быть фланцевым или муфтовым резьбовым. Комплектоваться насос должен ответными фланцами или накидными гайками («американками») подходящего диаметра. Необходимо оценивать диаметр условного прохода трубы, к которой будет крепиться циркуляционный насос для систем отопления. Диаметр может быть указан как в метрической системе (15–32 мм), так и в дюймах. Также важно знать монтажную длину насоса (на приведенной схеме – L1), значение которой обязательно потребуется учесть при замене поломанного прибора на новый.

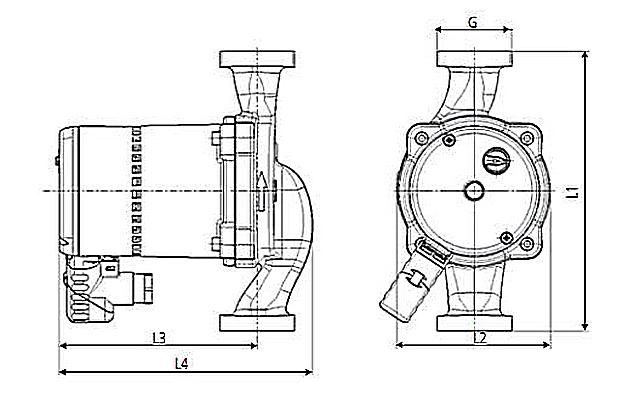

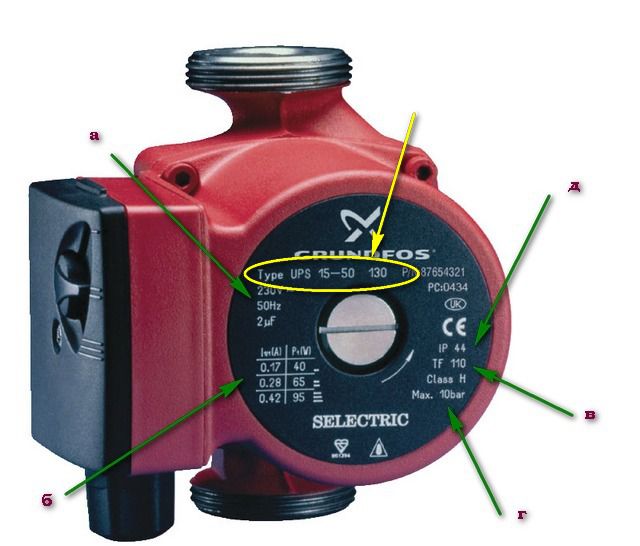

Нередки ситуации, когда циркуляционный насос для системы отопления необходимо установить на маленьком участке. В таких случаях помимо описанных выше параметров необходимо знать и другие линейные размеры насоса (обозначены на схеме – от L2 до L4). Основные характеристики приборов указаны на шильдиках. Маркировка на циркуляционных насосах для систем отопления выглядит следующим образом:



а – напряжение и частота сети питания;

б – ток и потребляемая мощность в различных режимах работы;

в – максимальная температура перекачиваемой жидкости;

г – максимально допустимое давление в системе отопления;

д – класс защиты корпуса прибора.

Желтым овалом обведено заводское наименование модели, по которому можно определить характеристики циркуляционных насосов для систем отопления.

На рисунке изображен насос UPS 15-50 130. Что можно понять из этих цифр?

  • UP – насос циркуляционный;
  • S – количество режимов работы: пусто – один режим работы; S – с переключением скоростей;
  • 15 – условный диаметр прохода трубы (мм);
  • 50 – максимальный создаваемый напор (в дециметрах водяного столба);
  • Система врезки: пусто – резьбовая муфта; F – присоединительные фланцы. Особенности исполнения корпуса: пусто – серый чугун; N – нержавеющая сталь; В – бронза; К – возможна перекачка жидкостей с отрицательными температурами; А – установлен автоматический воздухоотводчик.
  • 130 – монтажная длина насоса (мм).

Как установить циркуляционный насос в систему отопления

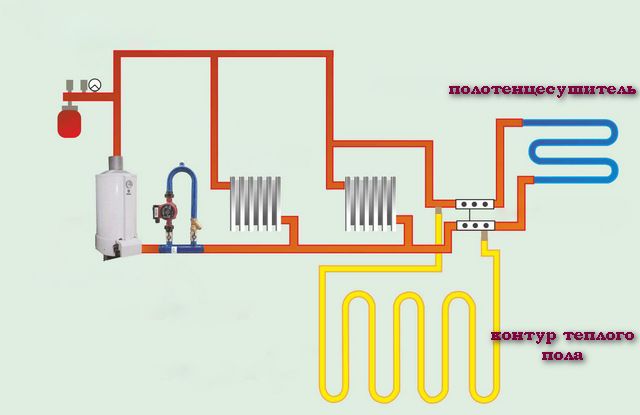

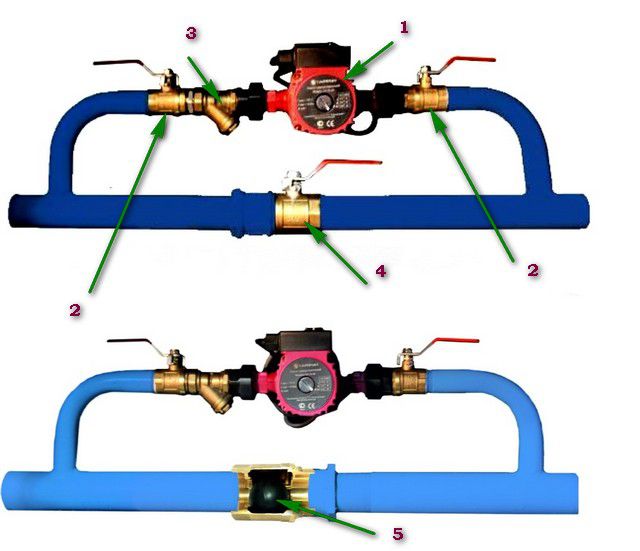

Установка циркуляционного насоса пойдет на пользу работе системы отопления. Он может сделать ее универсальной. Для этого потребуется собрать узел, в котором есть байпас (перемычка) и система запорных вентилей. Изучите схему подключения циркуляционного насоса к системе отопления:
