Муфты для полипропиленовых труб

Муфты для полипропиленовых труб

Муфта – это фитинг, объединяющий отдельные трубы, входящие в состав трубопровода. Муфты для полипропиленовых труб должны создавать воздухонепроницаемое и надежное соединение, способное выдерживать высокие температуры и воздействие агрессивных сред.

Технические характеристики муфты для полипропиленовых труб

В сантехнике, как и в любой другой сфере, огромное значение уделяется свойствам материала, применяемого для создания соединительных элементов. В связи с этим наиболее подходящим вариантом, отвечающим заявленным требованиям, считаются муфты из полипропилена.

Главными их преимуществами являются:

  • высокие показатели прочности;
  • устойчивость к воздействиюразличныххимических соединений и, как следствие, отсутствиержавчины;
  • сохранениевысокой пропускной способности на протяжении всего срока эксплуатации изделияза счет устойчивости к появлению отложений на внутренних стенках;
  • отличнаяшумоизоляция;
  • высокаястепень эксплуатационной безопасности трубопроводов благодаря отсутствию электропроводимости;
  • возможностьиспользования в системах теплоснабжения и отопления из-за стойкости к воздействиямвысоких температур (в некоторыхслучаяхэтотпоказательможетдоходитьдо +95 °C);
  • срок службы свыше 50 лет;
  • легкийвес;
  • прочное и воздухонепроницаемое стыкованиепринесложном и быстром монтаже.

Если произвести сравнительный анализ стоимости фитингов, то получается, что полипропиленовые муфты стоят дороже большинства соединительных элементов, выполненных из других материалов, но дешевле металлических. Этот факт обусловлен высокими техническими показателями и сроком эксплуатации.

Соединительные элементы производят путем экструзии из полипропилена высочайшего качества. Эта технология позволяет производить детали строго требуемых геометрических параметров с полным сохранением свойств использованного материала. За счет этого фитинги из полипропилена отличаются высочайшими эксплуатационными характеристиками, что делает возможным их применение в самых различных областях.

Где используются муфты для полипропиленовых труб

Полипропиленовые муфты находят применение при монтаже следующих видов инженерных систем:

  • системы водоснабжения;
  • системы отопления и теплоснабжения;
  • системы водяных теплых полов;
  • канализационные системы;
  • дренажные сети;
  • системы вентиляции и кондиционирования;
  • трубопроводы пищевой промышленности;
  • технологические трубопроводы химической промышленности, включая транспортирующие агрессивные жидкости;
  • оросительные и мелиоративные сети.

Муфты для полипропиленовых труб пользуются популярностью при монтаже инженерных систем жилых, коммерческих, административных и индустриальных помещений.

В связи с тем, что при сборке трубопроводных систем необходимо совмещать трубы, отличные по диаметру и материалу, – выделяют различные варианты фитинговых совмещений.

Самым легким из них является фитинг, предназначенный для совмещения двух труб из полипропилена. При таком варианте сборки применяется только сварка, позволяющая прочно закрепить трубы и сформировать долговечное и полностью воздухонепроницаемое совмещение.

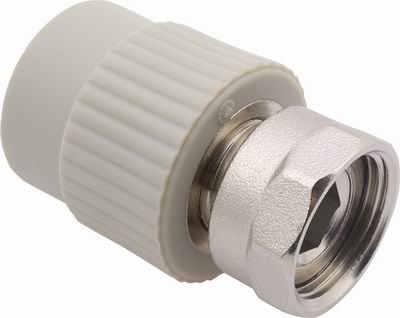

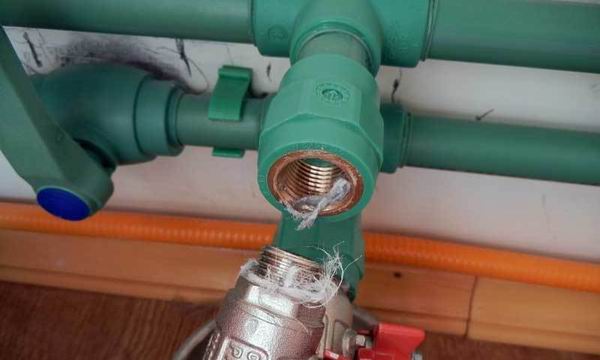

Когда же нужно совместить полипропиленовые и металлические трубы, можно воспользоваться комбинированной муфтой для полипропиленовых труб с внешней или внутренней резьбой. Одна ее сторона имеет вставку из металла, которая позволяет выполнить совмещение по резьбе, а другая сторона приваривается к трубе из полипропилена.



Классификация муфт для полипропиленовых труб



Полипропиленовые фитинги для трубопроводных систем варьируются по диаметру от 20 до 110 мм и могут быть следующих типов:



  • по соотношению диаметров и типов соединяемых труб: прямыми, переходными и комбинированными;
  • по типу соединения: разъемными и неразъемными;
  • по способу монтажа: сварными и компрессионными;
  • в зависимости от функциональности: соединительными, защитными и ремонтными.



Далее разберем более детально основные виды муфт из полипропилена, отличающиеся диаметром и типом соединяемых труб.



По своей форме полипропиленовые фитинги бывают обычными и переходными (для труб с разными диаметрами).



Срок эксплуатации таких муфт составляет от 5 до 50 лет в зависимости от температуры и давления.



Муфты выдерживают давление от 290 (КПа) до 2710 (КПа).



При маркировании деталей указывают ее тип (в том случае, если муфта переходная) и диаметр (в случае переходной муфты – два диаметра).



Параметры прямой ПП муфты ГОСТ Р 52134-2003

d (мм)

D (мм)

L (мм)

Z (мм)

16

25

33

7

20

29

33,5

6,5

25

34

38,5

6,5

32

42

44

8

40

52

47

6

50

65

52

5

63

82

60

6

75

100

66

5

90

120

72

6

110

147

80

6



Например, фитинг МП 40×34 относится к переходным муфтам с диаметром входной трубы 40 мм и выходным 34 мм.



Основной нормативный документ – ГОСТ Р 52134-2003.

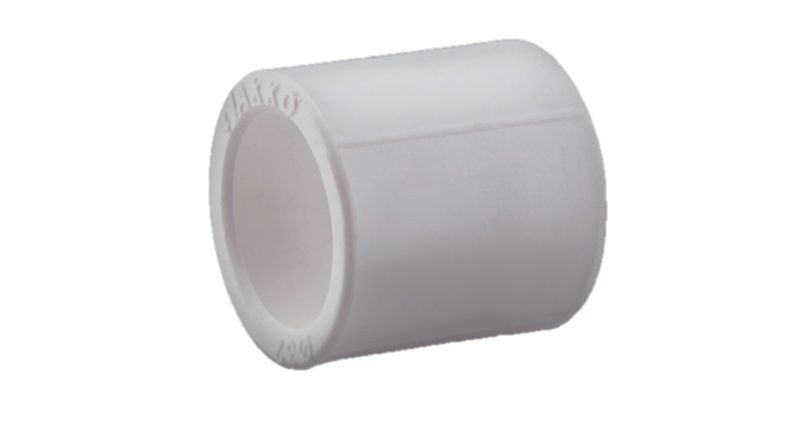

Прямые фитинги используют при стыковке двух частей труб из полипропилена, одинакового по диаметру. Их также можно применять при соединении армированных труб из полипропилена. Монтаж деталей этого типа производится при помощи сварки. Также их характеризуют высочайшие эксплуатационные показатели: могут выдерживать рабочее давление до 25 атмосфер и выдерживают температуру до +95 °C.

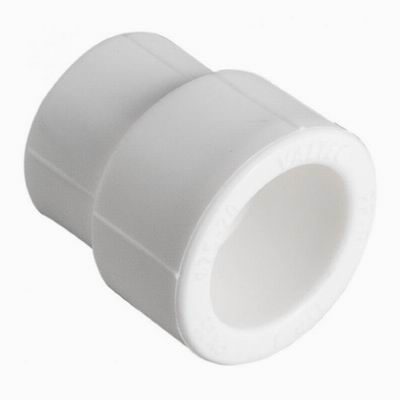

Переходные фитинги используют при стыковке труб, различных по диаметру. Детали такого типа часто находят свое применение при сборке трубопроводных систем отопления и водоснабжения. Данный тип также отличается стойкостью к воздействиям агрессивных веществ и скачкам температур.

При сравнении этих фитингов с прямыми, то можно отметить, что их эксплуатационные характеристики несколько ниже: рабочее давление – до 20 атмосфер, температурная стойкость – до +80 °C.

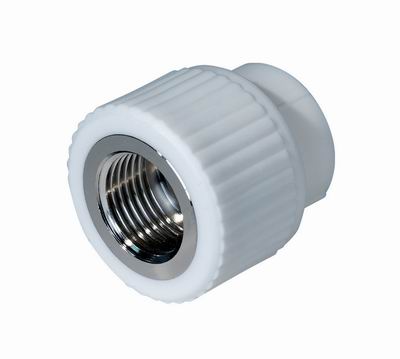

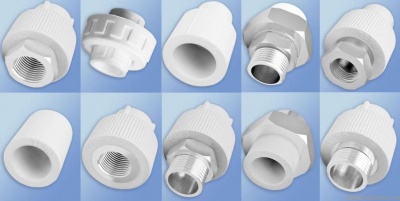

Комбинированные муфты используются тогда, когда необходимо соединить трубы, различные по материалу. Чаще всего это касается монтажа полипропиленовых и стальных изделий, хотя на сегодняшний день можно соединить почти все виды труб из металла. Также с помощью соединительных частей комбинированных муфт возможно осуществить подключение к трубопроводу запорной, регулирующей арматуры и прочих дополнительных устройств.

Существует два типа комбинированных муфт для полипропиленовых труб, почти одинаковых по своим параметрам и характеристикам: с внутренней и с наружной резьбой и с соответствующими им характерными особенностями монтажа труб.

Комбинированные фитинги отличаются прочностью и термостойкостью (рабочее давление – до 20 атмосфер, температура – до +95 °C), в связи с этим они могут применяться при монтаже отопительных систем и горячего водоснабжения, а также при создании других различных трубопроводов: индустриальных и технических.

Возможность быстро и просто выполнить монтаж с созданием качественного и надежного узла соединения труб из металла и пластика является значимым преимуществом комбинированных фитингов.

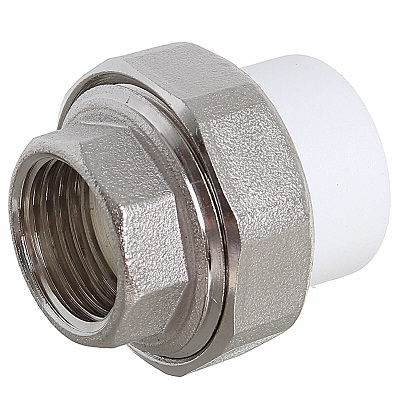

Отличительные особенности «американки» – муфты для полипропиленовых труб

«Американка» – это общее определение, включающее в себя различные фитинги, включая муфты с накидной гайкой.

К ее достоинствам относятся следующие качества:

  • простота разъединения трубопроводного стыкования вне зависимости от применимого материала, – без необходимости крутить трубы;
  • Создание разъемного соединения за счет накидной гайки (при стыковке труб крутить необходимо только гайку при полной неподвижности труб);
  • в отличие от сгона, «американка» представляет собой разъемное соединение, не зависящее от длины муфты и уплотнителя, который установлен по резьбе;
  • герметичность, достигаемая за счет специальной прокладки (простой монтаж, и, как результат, абсолютно не протекающая конструкция).

Две части трубопроводной системы стыкуются с помощью «американки» с накидной гайкой. В конструкцию муфты входят два штуцера, уплотнительная прокладка, а также шестигранная накидная гайка. Небольшие размеры «американки» вместе с отсутствием необходимости вращения труб существенно облегчают работу по монтажу.

Разъемное соединение труб из полипропилена при использовании «американки» реализовывается за счет штуцера с конической или плоской формой поверхности.

Коническая поверхность выгоднее благодаря таким достоинствам, как:

  • долгосрочность и повышенная надежность при соединении элементов без дополнительного уплотнения;
  • однородность материала, благодаря чему достигается максимальная устойчивость к скачкам температур и агрессивным химическим воздействиям;
  • высокая воздухонепроницаемость, которая не нарушается при отклонениях, не превышающих 5°.

Плоская поверхность штуцера по своим характерным особенностям уступает конической, но в то же время она не требует идеального качества соединяемых элементов. Конструктивно плоское уплотнение состоит из кольцевой прокладки, обычно изготавливаемой из тефлона. Прочие элементы такой «американки» создаются из нержавеющей стали.

Самыми популярными видами «американки» являются муфты:

  • с наружной резьбой, которые подходят для совмещения труб из стали и полипропилена, а также приборов сантехники;
  • с внутренней резьбой, подходящие для соединения труб из стали и полипропилена, а также применимые при монтаже горячих и холодных трубопроводов и совмещения труб из стали и полипропилена;
  • трубные с внешней и внутренней резьбой, которые применяются в тех же ситуациях, что и предыдущие виды, но при этом позволяющие дополнительно создавать резьбовое соединение.

Соединительная муфта «американка» для полипропиленовых труб используется тогда, когда нужно объединить две части трубы, которые, кроме всего прочего, могут быть отличными по диаметру. В этом ключе муфта «американка» совпадает с обычными муфтами.

Особенности монтажа муфты для полипропиленовых труб

В зависимости от типа устанавливаемого фитинга и соединяемых труб технология монтажа может быть разной. Для создания прочного и долгосрочного совмещения нужно следовать ряду требований.


При установке полипропиленовых фитингов необходимо придерживаться ряда правил:

  1. Нанести всю необходимую разметку перед началом монтажных работ.
  2. Температурный режим выполняемых работ должен быть не ниже +5 °C – более низкий ухудшит показатели герметичности и надежности узла соединения.
  3. Опустить нарезку резьбы на деталях из полипропилена.
  4. Исключить применение газовых ключей и прочих инструментов, не предназначенных для работы с полипропиленом.
  5. Перед началом монтажа детали и применяемый инструмент должны быть полностью очищены от ржавчины, заусенцев и прочих загрязнений.

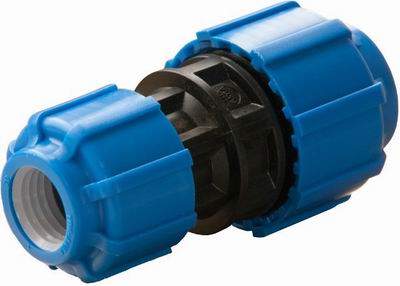

Монтажные муфты также могут быть компрессионными и обжимными, которые не требуют специального оборудования и оперативного монтажа разъемных соединений. Компрессионные фитинги бывают для труб с равным сечением, для стыковки конструкций разного размера, с внешней и внутренней резьбой.

Для герметичности стыков резьбу уплотняют специальными ФУМ-лентами. При фиксации труб недопустимы какие-либо механические повреждения.
