Муфты для металлических труб
Муфта – это деталь, которая соединяет элементы конструкции трубопровода и позволяет монтировать его из труб разных форм и длин, стыкующихся друг с другом различными способами. В данной статье мы расскажем, что такое муфты для металлических труб и какими особенностями они обладают.
Как выглядят муфты для металлических труб
Для соединения металлических труб можно использовать разные детали: в магазине их продается множество. Благодаря муфтам тип соединения элементов трубопровода может быть любым. По своей сути муфты, о которых мы сейчас говорим, являются одним из видов фитингов и выполняют функцию объединения. Крепятся эти детали к металлическим трубам при помощи резьбы, которая может быть как внутри нее, так и снаружи (существуют варианты с резьбой на обеих сторонах).
Муфта – это полая деталь цилиндрической формы, выполненная из металла или другого материала (необходимо подбирать для конкретного трубопровода). Сейчас пользуются большим спросом изделия из полипропилена для соединения пластиковых труб. Муфты могут быть как соединительными, так и переходными. Если это деталь переходная, то при ее монтаже для лучшего соединения необходимо использовать такие материалы, как ФУМ-лента и льняная нить.
Обратите внимание! Переходные муфты монтируют в случае стыковки труб разных диаметров.
Муфта также может быть комбинированной. Она необходима для соединения труб, изготовленных из разных материалов. Такие муфты имеют особую резьбу, которая позволяет без лишних усилий соединить, например, металлические трубы с пластиковыми и т. д.
Виды муфт для металлических труб
Выделяют несколько видов муфт, у каждого из которых есть свои особые характеристики, а также можно найти универсальные детали, подходящие для самых разных случаев.
Приведем основную классификацию муфт:
- Резьбовые – очень активно использовались в недалеком прошлом, но сейчас область их применения ограничивается стальными трубами. Их достаточно сложно монтировать и, более того, такие муфты дают не очень надежное соединение.

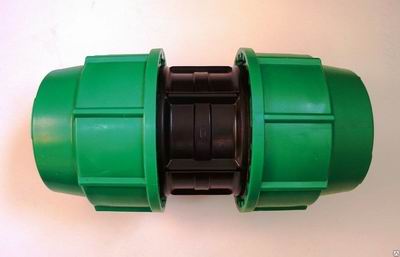

- Компрессионные муфты для металлических труб очень схожи с резьбовыми деталями. После их установки требуется затягивание соединения специальными гайками. Для улучшения герметичности в них должны быть вставлены уплотнительные кольца из резины.

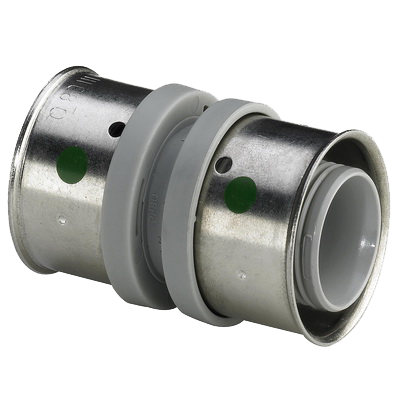

- Пресс-модели нередко принимают за обжимные. Но между ними есть существенная разница: монтаж таких муфт требует использования специальных инструментов.
- Сварные муфты используются при соединении полимерных труб.

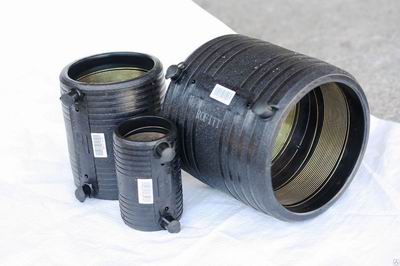

- Электросварные – разновидность сварного типа муфт, но отличаются от них наличием встроенной нагревательной спирали. Фиксация этих деталей к трубам осуществляется благодаря специальному упору. После этого начинает работать нагревательный элемент, накаляющий концы труб до температуры плавления. После того как температура спадет, три элемента (две трубы и муфта) превратятся в единое целое. Такая муфта выдерживает давление в 10 бар для газопровода и 16 бар для водоснабжения.
Для соединения металлических труб разных длин и диаметров, как правило, используют муфты. Это объясняется тем, что эти металлические конструкции производят в виде небольших отрезков.
Выделяют следующие виды муфт:
- Угловые, при помощи которых можно изменить направление трубопровода. Такие детали достаточно распространены, так как значительно удобнее использовать их, чем сгибать металлические трубы.
- Прямая или простая. При помощи таких муфт можно очень легко соединить между собой две металлические трубы. Без этих деталей не обойтись при ремонте поврежденного участка трубопровода, так как они позволяют быстро соединить друг с другом его элементы. Такие муфты также можно использовать для стыковки труб, изготовленных из разных материалов и имеющих разный диаметр.
- Фитинги-тройники нужны для соединения трех труб. При установке такой муфты одна из труб будет располагаться под углом в 90 градусов относительно двух других. Эти детали позволяют отвести трубопровод на угол в 45° или 90°. При помощи тройников можно соединять трубы любых диаметров.

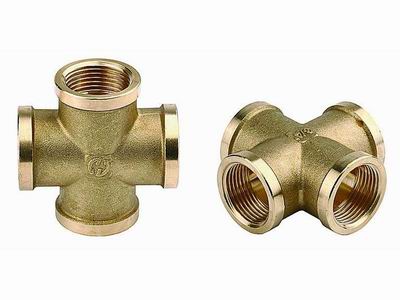

- Фитинги-крестовины. Здесь, пожалуй, все понятно по названию. Они позволяют соединять четыре трубы, находящиеся в одной плоскости под углом 90° друг к другу. Эти муфты легко монтировать, для их установки не нужно использовать какое-либо специальное оборудование. Также бывают крестовины, расположенные в двух плоскостях, но они встречаются очень редко, как правило, на производственных предприятиях.
Муфты для металлических труб из стали
Для монтажа металлических стальных труб используют резьбовые и компрессионные муфты. Далее рассмотрим их подробнее.
Резьбовые
Резьбовые муфты выполнены из черной или нержавеющей стали, с их помощью можно соединять не только металлические, но и другие типы труб. Внешне они похожи на толстостенный цилиндр с обычной односторонней внутренней резьбой.
Металлические трубы присоединяются друг к другу путем их накручивания к муфте с обеих сторон. Такой способ монтажа достаточно надежный, но для повышения герметизации места соединения дополнительно используют изоляционные материалы.
Обратите внимание! Стальные муфты подвержены коррозии, поэтому вместо них нередко устанавливают латунные детали. Труб из этого материала не изготавливают, а муфты очень распространены. Они устойчивы к коррозии, легко монтируются, универсальны и стоят недорого.
Если у муфт резьбовое соединение может быть изготовлено из стального сплава, то при их монтаже можно прикладывать большие усилия. Однако разбирать такой тип резьбы действительно сложно, так как из-за образующегося водного конденсата элементы трубопровода «прикипают» друг к другу. Таким образом, для соединения металлических стальных труб рекомендуется выбирать резьбовые муфты, выполненные из сплава латуни или чугуна, так как их эксплуатационные характеристики лучше.
Соединение со сгоном используется в том случае, когда элементы трубопровода не могут прокрутиться вокруг своей оси.
Компрессионные муфты

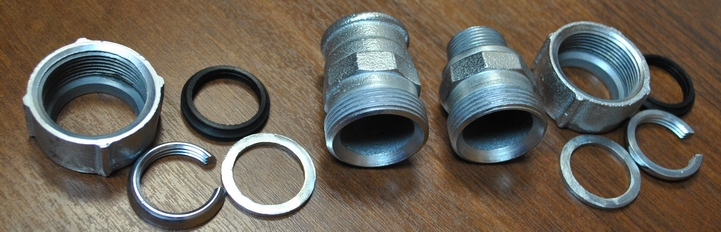

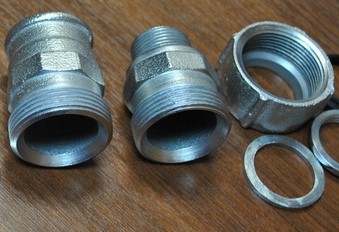

Для обеспечения большей степени герметизации при монтаже компрессионных муфт используется резиновое кольцо и специальная накидная гайка. Эти муфты похожи на те, что используются для соединения металлопластиковых труб, однако имеют значительные отличия по своим функциональным возможностям.
Компрессионные муфты могут иметь резьбу как внутри, так и снаружи. Благодаря этим деталям можно соединять, например, металлические трубы с пластиковыми (диаметры могут быть разными). Такие муфты также подходят для монтажа труб с другими фитиновыми элементами: всевозможными клапанами, кранами и т. д.
Компрессионные фитинги отличаются следующими характеристиками:
- С их помощью получаются легкоразъемные соединения. Если понадобится, то такую муфту можно будет легко снять и заменить.
- Металлические стальные трубы соединяются друг с другом при помощи компрессионных элементов без участия резьбы.
- При установке компрессионного фитинга обязательна зачистка металлической трубы от краски или ржавчины.
- Это не очень надежный способ соединения металлических труб, требующий использования дополнительных материалов фиксации. Эти детали очень часто используют как временный элемент при ремонте трубопроводов.
Обратите внимание! Для временного соединения, как правило, используют универсальные муфты, у которых с одной стороны имеется резьба, а с другой – специальный элемент для компрессионной стыковки.
Муфты для металлических труб (чугун)
Для соединения металлических труб из чугуна можно воспользоваться одним из двух следующих способов:
- Использовать при монтаже резиновый уплотнитель. Такое соединение очень похоже на стыковку пластиковых труб. Однако изделия из чугуна, как известно, тяжеловесны, что усложняет процесс установки.
- Использовать соединительные муфты для металлических труб под чеканку. Этому типу соединения уже более века. Его отличает наличие двух раструбов, имеющих противоположную направленность.
Для монтажа канализаций, выводящих сточные воды и прочие вещества, используются металлические трубы из серого чугуна, отличающегося особой прочностью. Если их установку осуществить аккуратно с выполнением всех требования, то трубопровод может прослужить до 50 лет. Металлические трубы из чугуна могут быть как с раструбами, так и без них. Для соединения гладких элементов подходят следующие виды муфт:
- Надвижные. Их монтаж происходит скрытым способом. Демонтировать такие муфты не получится без разъединения магистрали.
- Ремонтные свертные. Эти муфты включают в себя две основные части с резиновой или пластиковой прокладкой. Кроме того, в этих деталях имеются специальные хомуты и разъемы для соединения. Их достаточно часто устанавливают на тех участках металлических труб, которые приходится часто ремонтировать.
- Пластиковые. Эти муфты для соединения металлических труб могут использоваться не однократно, что и отличает их от прочих.
Муфты для медных труб
Муфты, предназначенные для монтажа медных труб, характеризуются самой высокой надежностью и долговечностью. Они относятся к более высокому классу и, как следствие, стоят дороже. Муфты для медных труб бывают следующих типов:
- резьбовые;
- компрессионные;
- капиллярные;
- пресс-фитинги.
Необходимо учитывать тот факт, что при монтаже медных труб муфты должны быть сделаны тоже из меди. Это обязательное условие. Соблюдение такого несложного правила обеспечит длительную и безаварийную работу трубопровода. Муфты из других материалов могут быть использованы лишь в случае отсутствия медных при создании временных трубопроводов.
Использование муфт при монтаже как металлических, так и других типов труб – наиболее распространенный способ их соединения. Эти детали представлены на рынке в широком ассортименте: у них могут быть различные способы крепления, формы, особенности использования. Таким образом, вы всегда можете выбрать наиболее подходящие для ваших труб муфты.
При покупке не забывайте учитывать материал, из которого изготовлены трубы, а также их диаметр, толщину стенок, температуру транспортируемой среды, длину и форму будущей конструкции. Сделаем небольшой вывод: при учете всех перечисленных пунктов у вас наверняка получится приобрести именно те детали, которые прослужат долго и не создадут проблем при эксплуатации.
Как устанавливать муфты для металлических труб
Каким бы ни был диаметр соединяемых металлических труб и тип муфты (металлическая или электросварная), необходимо подготовить их поверхности в соответствии со всеми требованиями. Трубы с видимой стороны нужно очистить от пыли и других загрязнений, для этого иногда даже может потребоваться снятие верхнего слоя при помощи скребка.
- Фланцевое соединение.
Использование таких фитингов актуально для соединения двух металлических труб с большими диаметрами. Сначала на металлическую трубу устанавливают одну часть детали, и только потом вторую. Соединение обеспечивает прорезиненное прижимное кольцо. Такое соединение называется резьбовым тогда, когда на патрубке имеется резьба.
- Монтаж компрессионных элементов.
Сначала необходимо раскрутить фитинг до такой степени, чтобы он легко обхватывал металлическую трубу. После этого нужно деталь примерить и сделать на трубе метки, благодаря которым установка пройдет легче: будет видно, каким образом следует скорректировать положение муфты. Также для упрощения этого процесса нужно смазать поверхность металлической трубы (можно просто мылом). Теперь стыкуем элементы трубопровода и закручиваем накидную гайку. Сварка не требуется, так как данный способ соединения очень надежный.
- Установка электросварных муфт.
Монтаж электросварных муфт требует тщательного очищения от грязи и пыли металлических труб. После этого при помощи специального инструмента нужно обрезать концы элементов и как следует зачистить стыки. Рекомендуем сделать это скребком, так как он удалит тонкий верхний слой металла. Для того чтобы несколько уменьшить диаметр элемента и сделать его вхождение в муфту более легким, можно воспользоваться хомутом.
После монтажа муфты нужно подключить аппарат, подающий электроэнергию для проведения сварочных работ. Заметим, что чем больше диаметр металлических труб, тем сильнее нужно нагревать места стыковки, кроме того, установку придется проводить в несколько этапов. Сначала нужно соединить муфту с одной металлической трубой, и только потом с другой.
Спираль нагревается под воздействием напряжения, а от нее плавится пластик. При этом процессе на элементы воздействуют высокие температура и давление, что в итоге приводит к смешению расплавленных материалов контактирующих изделий, которые при застывании образуют неразъемное соединение (на это уйдет около получаса). Теперь необходимо проверить герметичность полученного соединения.
- Монтаж муфт на чугунные трубы.
Если требуется соединить две металлические трубы с гладкой поверхностью, то следует воспользоваться муфтой под зачеканку из серого чугуна. На этих деталях расширитель находится по обе сторону.
Монтаж муфты к металлическим чугунным трубам осуществляется вставкой до упора концов труб в раструбы.
После этого металлические трубы необходимо дополнительно уплотнить каболкой или графитовым сальником для придания всей конструкции большей прочности и надежности.
Если вы заметили, что муфте необходима чеканка, то это нужно сделать раствором на основе цемента или асбестоцементом. Следует полностью залить деталь подходящим раствором.
Важно! Заливать стыки раствором можно только после завершения монтажа трубопровода. Если вы решите пренебречь этим правилом, то раствор пойдет трещинами, что негативно скажется на герметизации металлического трубопровода и, соответственно, его функционировании.
- Монтаж муфт на стальные трубы.
Для осуществления монтажа стальных труб сначала нужно обрезать края заготовок, при этом нужно следить за тем, чтобы срез был ровным. После этого к месту среза прикладывается соединительная муфта таким образом, чтобы ее центр находился напротив трубы. Теперь необходимо сделать ее разметку маркером, благодаря которой можно будет понять положение муфты.
После этого нужно обработать концы соединяемых элементов силиконовой смазкой и только теперь вставить трубы в муфту, ориентируясь на сделанные ранее метки. Вторую трубу нужно выровнять по оси первой (с учетом меток), одеть на нее муфту и закрепить.
