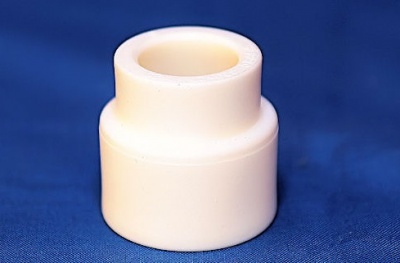

Муфта переходная полипропиленовая

Муфта переходная полипропиленовая

Муфта переходная полипропиленовая необходима при монтаже трубопровода. Малый вес муфты позволяет осуществлять ремонтные работы быстро и с минимальными трудозатратами, и, что также немаловажно, данная арматура отличается длительным сроком службы, надежностью и выносливостью. Все эти характеристики придает муфте материал, из которого она изготавливается.

Где используется муфта переходная полипропиленовая

При монтаже трубопровода необходимо уделять особое внимание именно трубопроводной арматуре – она должна обладать такими важными характеристиками, как долговечность, прочность и надежность. При установке трубопровода достаточно часто используется муфта переходная полипропиленовая.

Муфта переходная полипропиленовая незаменима в тех случаях, когда нужно сделать переход между двумя трубами разных диаметров. Ее можно использовать как в системах с холодной, так и с горячей водой, в административных и жилых помещениях, а также для проведения технологических трубопроводов и пневмопроводов, транспортирующих вещества, к которым устойчив полипропилен. Муфты переходные полипропиленовые можно устанавливать в любых трубах, независимо от материала, из которого они изготовлены.



Муфта переходная полипропиленовая может быть использована в тех случаях, когда возникает необходимость компенсировать тепловые деформации труб с разными сечениями. А также с помощью данной арматуры можно воздействовать на вибрации, давление в трубах (благодаря ее особой конструкции).



Муфта переходная полипропиленовая имеет два конца (диаметры выходных отверстий не равны). Именно эта особенность муфты позволяет соединять с ее помощью трубы с разными диаметрами, значительно облегчая тем самым процесс их монтажа.



Благодаря переходным муфтам к процессу установки труб, имеющих разные диаметры, предъявляются менее жесткие технические требования, когда:



  • между трубами есть расстояние;
  • требуется соединить трубы различных диаметров;
  • требуется соединить трубы с разными углами стыковки.



Муфта переходная полипропиленовая может быть установлена в любых трубопроводах, даже в тех, которые транспортируют активные среды. Чаще всего данный вид арматуры используется в системах с водой, паром или газом. Муфта переходная полипропиленовая может быть использована в разных, даже не самых благоприятных условиях, благодаря следующим своим характеристикам:



  • муфта переходная полипропиленовая даже при длительной эксплуатации и перепаде температур (от -40 до +280 °С) не теряет своих свойств;
  • нормальная рабочая температура муфты переходной полипропиленовой составляет от -50 °С до +250 °С;
  • трубы из полипропилена неопасны дляокружающей среды;
  • полипропилен устойчив к коррозии, на внутренних стенках полипропиленовых труб не скапливаются загрязнения;
  • такие муфты способны выдерживать давление рабочей среды в 16 бар;
  • не пропускают звуков;
  • снижают вибрации;
  • легки в установке и эксплуатации;
  • позволяют оптимизировать пространство.



В каких условиях может эксплуатироваться муфта переходная полипропиленовая



Эксплуатация муфт переходных полипропиленовых должна осуществляться при соблюдении требований, предъявляемых к условиям их использования.



Нельзя использовать полипропиленовые муфты в следующих случаях:



  • температура транспортируемой среды превышает +95 °С;
  • значение давления больше, чем должно быть для данного класса эксплуатации;
  • высокая пожароопасность помещений («А, Б, В», см. п. 2.8.СП 40101-96);
  • в комнате есть источники тепла с температурой поверхности большей, чем +130 °С;
  • если в системе центрального отопления присутствуют элеваторные узлы;
  • если трубопровод является расширительным, предохранительным, переливным или сигнальным;
  • если монтируются раздельные системы противопожарного водопровода (п. 1.2.СП 40101-96).



Как выбирать переходные муфты для полипропиленовых труб



Муфты переходные полипропиленовые имеют различные маркировки, которые всегда ставятся с учетом диаметров (двух сторон) и длины рабочей поверхности изделия. Сначала указывается меньший диаметр, затем – больший, третье число обозначает длину муфты.



Для того чтобы было понятнее, изучите представленную таблицу:



Общее наименование (маркировка)

Величина сечения конца муфты с наименьшим диаметром

Величина сечения конца муфты с наибольшим диаметром

Длина муфты

Переходная муфта 50–63–66

50

63

66

Переходная муфта 32–40–44

32

40

44

Переходная муфта 25–32–44

25

32

44

Переходная муфта 40–50–54

40

50

54

Переходная муфта 50–75–72

50

75

72

Переходная муфта 25–40–49

25

40

49

Переходная муфта 40–63–64

40

63

64

Переходная муфта 32–50–51

32

50

51

Переходная муфта 63–75–71

63

75

71

Переходная муфта 20–25–37

20

25

37



Муфты переходные полипропиленовые всех маркировок продаются в магазинах полностью готовыми к монтажу, что очень удобно при проведении ремонтных работ.



Как устанавливается муфта переходная полипропиленовая



Полипропилен – это термопласт, который легко поддается плавлению и отличается высокой пластичностью. Из-за особенностей используемого материала, монтаж муфт переходных полипропиленовых имеет некоторые нюансы:



  • резьба, имеющаяся на полипропиленовой трубе, не может обеспечить высокой прочности соединения;
  • компрессионные фитинги для полипропиленовых труб нельзя использовать, так как они ее деформируют в месте соприкосновения, следовательно, герметичного соединения не получится;
  • допустимо прессовое соединение с резиновым уплотнительным кольцом, но это ненадежный способ (соединение не выдержит какого-либо рывка);
  • если нагреть полипропиленовые изделия до температуры плавления материала, а затем их быстро соединить, то благодаря диффузии получится надежное, монолитное соединение, гарантирующее отсутствие протечек жидкости из системы.



Очевидно, что последний способ – единственный надежный вариант герметичного монтажа переходной полипропиленовой муфты. Для осуществления термической полифузионной муфтовой сварки в раструб необходим специальный аппарат для сварки, рабочая температура которого составляет +260 °С.



Сварка в раструб осуществляется следующим образом: оплавляется наружная поверхность трубы и соприкасающаяся с ней внутренняя поверхность фитинга. Важно, чтобы и трубы, и фитинги были изготовлены из одного материала. Данный вид сварки надежнее, чем соединение встык.

Монтируя муфту переходную полипропиленовую, нужно помнить о том, что в месте соединения труб различного диаметра коэффициент сопротивления будет повышен. Коэффициент местного сопротивления зависит от того, насколько велика разница в диаметрах сечений двух труб. При уменьшении диаметра полипропиленовой трубы, коэффициент сопротивления изменяется следующим образом:

 • на один размер – 0,40;
 • на два размера – 0,50;
 • на три размера – 0,60.

Не следует использовать муфты переходные полипропиленовые в тех случаях, когда диаметры соединяемых труб различаются более чем на три размера. В подобных случаях следует осуществлять монтаж в несколько соединений переходными полипропиленовыми муфтами подходящих сечений.

Установку переходных полипропиленовых муфт нужно осуществлять при минимальной температуре окружающей среды +5 °С.

Если диаметр муфты переходной полипропиленовой составляет 16–50 мм, то для ее монтажа нужно использовать инструмент мощностью 600 Вт, при диаметре 63–110 мм применяется более серьезный аппарат с насадками и подставкой (1600 Вт).

Формы нагревателей бываю разными, но чаще всего они похожи на треугольную плиту, встречаются нагревательные головки в виде стержня. Такое оборудование очень компактно, что, несомненно, является его плюсом. Также бывает инструмент с двумя нагревательными элементами, у каждого из которых имеется свой выключатель. Каждый из двух нагревателей в таких инструментах способен создавать и поддерживать нужную температуру, поэтому они могут использоваться поочередно или заменять друг друга в случае поломки одного из них.

Если включить сразу два нагревателя, то рабочая поверхность утюжка очень быстро достигнет заданного режима температуры.

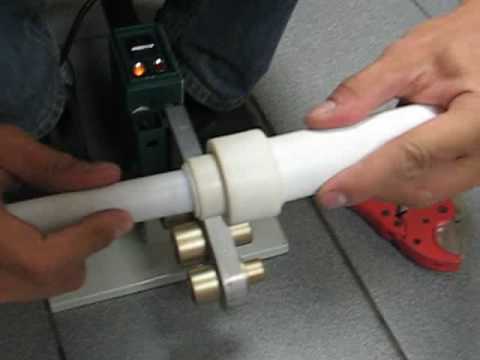

Установка трубопровода с использованием муфт переходных полипропиленовых должна осуществляться в определенной последовательности:

  1. Отрезать трубу перпендикулярно продольной оси.
  2. Отторцевать трубу, снять наружную фаску.
  3. Нагреть сварочный инструмент (+260 °С).
  4. Трубу и фитинг надеть на насадки сварочного инструмента (сразу оба!).
  5. Нагревать столько времени, сколько указано в нижеприведенной таблице.
  6. Осуществить соединение в течение времени, указанного в таблице (время сварки).
  7. После полного остывания можно начинать эксплуатацию труб при необходимом давлении.

Размеры муфт переходных полипропиленовых и труб из полипропилена могут не совпадать с номинальным диаметром трубопровода. Наружный диаметр труб несколько больше, чем номинальный, а внутренний диаметр фитинга, наоборот, меньше. Это необходимо для припуска материала, который выдавливается с образованием грата (кольцеобразного валика).

Если при натягивании фитинга на дорн вы не почувствовали сопротивления, возникающего при образовании грата, то его не следует использовать.

Для определения времени оплавления необходимо пользоваться таблицами, в которых учитывается марка материала и сечение трубы. По завершении нагрева нужно максимально быстро соединить между собой трубу и муфту. Если грат получился равномерной толщины, то соединение было осуществлено правильно. До тех пор, пока элементы полностью не остынут, к ним нельзя прилагать никаких усилий.

Таблица режимов полифузионной сварки полипропиленовых труб и муфт:

Период

Наружный диаметр труб

20

25

32

40

50

63

75

90

Время нагрева при сварке, сек

5

7

8

12

18

24

30

40

Время сварки, сек

4

4

6

6

6

8

8

8

Время остывания после сварки, сек

120

120

220

240

250

360

360

360

Такие соединения являются «неразборными», поэтому их можно«замоноличивать» в строительных конструкциях.

Рекомендуем использовать и трубы, и муфты переходные полипропиленовые от одного производителя, это обеспечит равномерный и полный прогрев обоих элементов на необходимую рабочую глубину.
