Муфта компрессионная

Муфта компрессионная

Сегодня муфта компрессионная широко используется специалистами при монтаже водопроводов. Благодаря тому, что она может быть изготовлена из различных материалов, муфта прекрасно подходит для сборки водопроводов как из пластиковых, так и из металлических труб. Широкую известность и распространение данный фитинг получил благодаря ряду важных достоинств, о которых будет полезно знать каждому.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА

Начать с того, что соединения, выполненные с использованием муфты компрессионной, отличаются высокой герметичностью. К тому же, здесь нет подвижных деталей, которые нужно закручивать, а значит, не придется регулярно проводить проверку – не раскрутились ли отдельные элементы, приводя к протечке. Это особенно важно в случаях, когда трубу необходимо забетонировать – заказчик и монтажник могут быть уверены, что соединение не станет причиной протечки.

Использование качественных материалов позволяет гарантировать высокую прочность – даже высокое давление в трубах не приведет к повреждению или снижению прочности. Это же обеспечивает устойчивость перед коррозией. В сумме же это гарантирует значительный срок службы – большинство производителей дают гарантию на продукцию в несколько лет, на практике же фитинг способен прослужить до 20 лет и даже больше.

Выпускается в большом ассортименте, поэтому не составит труда подобрать именно те изделия, которые подходят в конкретном случае – как по используемому материалу, так и по диаметру, назначению. Немаловажно, что монтаж выполняется максимально быстро и не требует использования какого-либо сложного и дорогостоящего оборудования.

Наконец, высокая экологическая чистота позволяет использовать муфту компрессионную в различных трубопроводах:

  • Для питьевой воды;
  • Для технической воды;
  • Для полива;
  • Для канализации.

Подобная универсальность делает изделия ещё более востребованными и популярными.

Почему стоит выбрать пластик?

В большинстве случаев соединительные муфты используют при сборке пластиковых систем. Причин для этого немало. Начать с того, что пластик не боится коррозии – это позволяет ему долгое время контактировать с водой обогащенной кислородом, не разрушаясь и не теряя изначальных характеристик. К тому же, это обеспечивает высокое качество питьевой воды – металлические трубы со временем начинают придавать ей привкус ржавого железа. Если же воспользоваться пластиковыми трубами с качественными муфтами компрессионными, то можно быть уверенными, что это не произойдет – через 15-20 лет вода из-под крана будет такой же качественной, чистой и вкусной, как в день установки.

Немаловажно, что пластик отличается неприхотливостью. В случаях, когда вода замерзает в металлической трубе, это приводит к их повреждению. Пластик же немного деформируется под внутренним давлением, но потом примет изначальную форму.

Наконец, соединение пластиковых труб занимает меньше времени и выполняется с использованием легких и компактных инструментов. Для металлических аналогов потребуются более тяжелые и дорогостоящие инструменты.

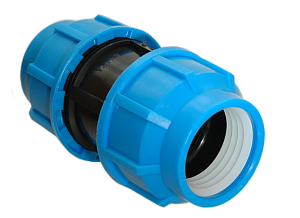

Устройство

Своей надежностью и удобством использования муфта компрессионная обязана довольно сложному устройству. Она состоит из следующих элементов:

  • цанга,
  • кольца уплотнения,
  • кольца упорные,
  • ограничитель,
  • гайка.

Цанга выглядит как короткий обрезок пластиковой или металлической трубы, снабженный резьбой с двух концов.

Кольца уплотнения надевают на трубу, чтобы гарантировать высокую герметичность соединения. Именно они обеспечивают надежность и долговечность всей конструкции. Когда закручиваются наружные гайки, на кольца оказывается дополнительное давление, повышающее плотность соединения.

Основное назначение внешних гаек – фиксация всей конструкции путем затягивания. Устанавливаются эти гайки на резьбе цанги.

При правильном монтаже муфта гарантирует многолетнюю комфортную эксплуатацию всей системы. В большинстве случаев именно места соединений доставляют пользователям наибольшие проблемы – протечки, ослабевание соединений и прочее. Однако использование качественного фитинга позволяет решить эту проблему на многие годы.

Какими они бывают?

Придя в магазин, многие люди, особенно не слишком хорошо знакомые с новинками в сфере фитинга, могут растеряться из-за большого ассортимента. Перечислим основные разновидности муфт, чтобы каждый читатель легко ориентировался в соответствующем отделе магазина и быстро выбрал наиболее подходящую ему продукцию. Итак, муфты бывают:


  • резьбовые. Чаще всего используются при необходимости монтажа водопровода в жилых помещениях. Применяются как при временном ремонте, так и при постоянной эксплуатации

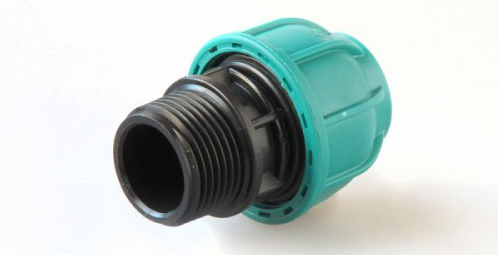

  • оснащенные наружной резьбой. Имеют наиболее широкое распространение – используются в системах с питьевой и технической водой, а также при монтаже канализации;
  • оснащенные внутренней резьбой. Используются, если необходимо подключить полиэтиленовые трубы к шаровым кранам, переходникам или наружнорезьбовыми муфтами. Имеет шаг, соответствующий шагу на стальных трубах, что существенно упрощает процесс монтажа;
  • зажимные. Применяются при соединении труб различного диаметра. Для установки не требуются специальные инструменты или оборудование – достаточно закрепить её на трубе так, чтобы между ними не было ни малейшего зазора.

Как видите, компрессионные муфты представлены в большом ассортименте, позволяющем подобрать подходящее оборудование для каждого конкретного случая.

Как выбрать подходящую?

Придя в магазин за необходимым фитингом, обязательно нужно обратить внимание на два параметра: диаметр и давление.

Внутренний диаметр обеспечивает надежное соединение с трубами, а значит, высокую прочность всей системы водопровода, полива или канализации. Любое, даже незначительное расхождение приведет либо к невозможности монтажа, либо к появлению протечек. Узнать диаметр можно, изучив паспорт любого изделия.

Не менее важным параметром является давление. Чтобы переместить тонны воды за десятки километров, а потом ещё и поднять на пятый, десятый этаж или выше, необходимо создать значительное давление в системе. Соответственно, фитинг должен выдержать подобную нагрузку без вреда для себя. Поэтому выбирать продукцию нужно очень серьезно – его возможность противостоять давлению должна соответствовать этому же показателю в системе. Если вы приобретете муфту, имеющую слишком высокую прочность, то серьезно переплатите – чем прочнее изделия, тем выше их цена, так как используются более дорогостоящие материалы. Однако гораздо хуже будет, если муфта недостаточно прочная – разрыв водопровода на месте соединения гарантирован. Может быть не сразу, но через несколько месяцев активной эксплуатации – точно. Показатель устойчивости перед давлением также обязательно вписывается в паспорт изделия.

Как установить муфту компрессионную?


Процесс довольно прост – изучив его в теории, каждый человек легко справится с задачей – не нужно располагать ни значительным опытом, ни специальным оборудованием.

  • В первую очередь проводится подготовка труб. На торцах снимается фаска, а их поверхность шлифуется – это обеспечивает легкое насаживание цанги. Любые заусеницы и неровности приведут к появлению протечек, поэтому их нужно устранить;
  • После этого на трубу надевается наружные гайки и упорные кольца – они используются для создания надежного соединения с другими трубами или иными элементами системы;
  • Устанавливается уплотнители, которые контактируют с корпусом;
  • Фиксация конструкции. Для этого достаточно подсоединить к муфте соответствующую трубу и прочно (но аккуратно, чтобы не повредить пластиковые трубы) затянуть все гайки.

Как видите – всё довольно просто. Нет нужды использовать оборудование для сваривания труб, создания резьбы и иных сложных и дорогостоящих инструментов.

Снять фитинг очень просто – нужно просто ослабить наружную гайку, после чего можно будет отсоединить трубу.

Где приобрести качественно оборудование?

Если вы всерьез задумываетесь над покупкой компрессионных муфт и иного оборудования, можете в любое время воспользоваться услугами нашей компании. NordStar известна на рынке Санкт-Петербурга не первый год. Мы специализируемся на продаже водопроводных, канализационных и иных труб, а также сопутствующих материалов и оборудования. В нашем каталоге вы найдете высококачественную продукцию, произведенную в Германии, Англии, Польше, Японии и других передовых странах. Доступные цены делают сотрудничество с нами не только комфортным и легким, но и максимально выгодным. Опытные консультанты легко ответят на любые вопросы, возникшие у вас.

Электросварные муфты для полиэтиленовых труб

Всё чаще слесари-сантехники используют электросварные муфты для полиэтиленовых труб при своей непростой работе. Это современная технология, позволяющая обеспечить высокую надежность и долговечность соединений при доступной цене оборудования. Поэтому узнать о них будет полезно не только специалистам, ранее не работавшим с подобной технологией, но и каждому человеку.

Что они представляют из себя?

Внешне они похожи на обычные муфты, однако имеют куда более сложное строение, включая в себя электронагревательные элементы. При этом способ их использования максимально прост – справиться с их использованием может даже человек, ранее никогда не занимавшийся монтажом пластиковых труб. Главное сделать всю работу максимально аккуратно и ответственно – это гарантирует долговечность готовой системы.

В электросварную муфту для полиэтиленовых труб вставляются два конца, после чего на муфту подается электрический ток – для этого на поверхности предусмотрены две клеммы. К ним подсоединяются электроды от сварочного аппарата, функция которого может быть выполнена обычным трансформатором-выпрямителем, имеющимся в хозяйстве почти у каждого автолюбителя.

После подключения к клеммам, электрический ток, проходя через нагревательный элемент, превращается в тепло. Температура достаточно высокая, чтобы расплавить пластик на концах обеих труб. Причем консистенция становится настолько мягкой, что пластик разных труб перемешивается между собой. После остывания две трубы превращаются в одну – соединение становится монолитным, что полностью исключает возможность появления щелей и, соответственно, протечек.

Когда они используются?


Несмотря на относительную новизну технологии, электросварные муфты для полиэтиленовых труб сегодня используются в разных сферах. Они прекрасно подходят для прокладки инженерных коммуникаций, а также трубопроводов разного назначения. Но особенно незаменимы они при ремонте, который выполняется в тесных условиях. К примеру, если прорыв произошел в узкой траншее, то полноценно пользоваться сварочным аппаратом, да и просто нормально добраться в месте повреждения невозможно. Однако, используя данную технологию, можно легко справиться с поставленной задачей, тратя на это минимум сил. К тому же, на всю работу обычно уходят считанные минуты, что является особенно важным показателем при необходимости устранить прорыв.

Немаловажно, что работы могут вестись при любой температуре и влажности окружающего воздуха. Соединения, полученные в жаркий летний день смогут прослужить ничуть не меньше, чем изготовленные холодной зимой.

Основные достоинства

Почему же данная технология, появившись сравнительно недавно, приобрела сегодня такую популярность? Основной причиной этого является большое количество важных достоинств. Перечислим основные из них:

  • Средний срок службы составляет около 50 лет, что является прекрасным показателем;
  • Простота монтажа – можно выполнять монтаж, не используя специальное, весьма дорогостоящее оборудование;
  • Возможность использования в сильно ограниченном пространстве, когда работа с электросваркой или даже обычным аппаратом для сваривания ПВХ труб невозможна;
  • Оперативность сборки;
  • Предназначены для соединения труб различного диаметра;
  • Применяются при создании систем питьевой и технической воды, а также канализации и трубопроводов для транспортировки химических веществ.

Это далеко не полный перечень преимуществ, однако и этого вполне достаточно, чтобы понять - электросварные муфты для полиэтиленовых труб могут стать лучшим выбором в ряде случаев.

Имеются ли недостатки?

Разумеется, как и любой строительный материал или технология, данные муфты имеют определенные недостатки о которых крайне важно знать.

  • недопустимо использование в сильнокислой или щелочной среде;
  • температура транспортируемой жидкости не должна превышать 40 градусов по Цельсию;
  • высокая стоимость по сравнению с другими видами соединений.

Впрочем, первый пункт обусловлен не только самой муфтой, но и пластиковыми трубами – щелочная и сильнокислая среды способны повредить их, приводя к скорейшему выходу из строя. А высокая стоимость полностью компенсируется возможностью соединения труб без покупки дорогостоящего специального оборудования. Особенно это актуально для случаев, когда нужно собрать сравнительно небольшую систему – покупку сварочных аппаратов для одного использования нельзя назвать удачным решением.

Поэтому можно с уверенностью утверждать, что достоинства электросварных муфт для полиэтиленовых труб перевешивают все присущие им недостатки.

Как подобрать подходящий вариант?

Придя в магазин, чтобы приобрести нужную продукцию, крайне важно не ошибиться при выборе. К счастью, здесь не сложно разобраться. Единственный показатель, на который нужно обратить внимание при покупке электросварных муфт для полиэтиленовых труб – диаметр. В продаже можно увидеть модели, внутренний диаметр которых колеблется от 20 до 400 миллиметров. Поэтому особых проблем не возникает – зная, какие именно пластиковые трубы будут использоваться при сборке системы, можно легко найти муфту, которая обеспечит надежность и долговечность соединения.

Кроме того, не лишним будет обратить внимание на производителя. Некоторые из них используют при производстве вторичное сырье, чтобы снизить себестоимость продукции. Увы, зачастую это негативно сказывается на качестве муфт и их долговечности. Чтобы не пожалеть о неудачном выборе, можно обратиться к продавцам-консультантам или же просто почитать отзывы о продукции в интернете.

Как с ней работать?


Если вы никогда раньше не работали с электросварными муфтами для полиэтиленовых труб, то будет полезно узнать о ходе монтажа. Он выполняется в несколько простых этапов:

  • Обрезка труб. Для этого концы труб следует обрезать, причем очень аккуратно – плоскость среза должна быть перпендикулярна оси;
  • Подготовка к соединению. Стыки необходимо тщательно зачистить при помощи наждачной бумаги или шлифовальной машины. Они должны быть совершенно ровными и гладкими – даже крохотная щель из-за почти незаметной заусеницы снижает надежность соединения, нередко приводя к протечкам. Также поверхность необходимо обезжирить;
  • Зафиксируйте свариваемые детали в муфте;
  • Подключите к контактам муфты клеммы от трансформатора-выпрямителя. Сварка проходит в автоматическом режиме – пластик на стыках двух труб расплавляется, смешивается, а при остывании превращается в монолитную конструкцию.

Как видите, здесь нет ничего сложного – главное правильно провести подготовку, а основной объем работы будет выполнен автоматически. Однако провести проверку не будет лишним. Когда пластик окончательно остынет и затвердеет, проверьте герметичность стыка. Для этого необходимо обычное мыло. Намыльте руки и щедро намажьте стык пеной. Подключив пылесос к трубе, запустите его в режиме "на выдув". Малейшие щели тут же себя выдадут. Если пена остается прежней, не появляются надувающиеся пузыри, значит соединение прошло успешно, и созданная система легко сможет прослужить многие годы.

Источник: nord-star.net
