Владельцам частных домов приходится самим задумываться о вопросе отопления своего жилища в холодный период года, так как централизованные сети подводят тепло лишь к многоэтажным строениям.
Наличие вблизи газопровода предоставляет возможность выполнить монтаж газовых котлов, отличающихся удобной эксплуатацией и высокой эффективностью. Но чтобы в процессе работы не возникало опасности, а оборудование служило долго, при его установке необходимо придерживаться определенных требований государственных стандартов, получить согласование и пригласить специалиста для непосредственного подключения котла к газовой трубе.

Помещение для газового оборудования

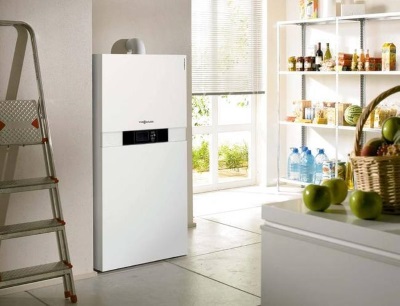

На самом деле, для газового котла мощностью до 60кВт не требуется отдельная комната. Он может быть установлен, к примеру, на кухне или в коридоре, но при соблюдении следующих условий:



  • высота от чистого пола до поверхности потолка – более 2,5 метров;
  • площадь – от 15м2;
  • огнестойкие стены вблизи котла и пожаробезопасное покрытие пола около топки;
  • присутствие окна с форточкой или открываемой фрамугой – площадь проема как минимум 0,03м2 на кубический метр помещения;
  • наличие вентиляционного зазора под полотном входной двери или в виде расположенной внизу решетки– из расчета 8см2 на каждый киловатт мощности котла;
  • обеспечение беспрепятственного доступа для возможности аварийного или планового обслуживания;
  • ширина дверного проема – более 800мм.

Для газовых приборов мощностью более 150кВт котельные устраиваются в цокольном этаже или подвале. Двухконтурные котлы не допускается монтировать на кухне. В целях безопасности не следует пренебрегать установкой газового анализатора, контролирующего возможное появление утечек. Данное приспособление просто необходимо в случае расположения помещения с котлом рядом с гостиной.

Газовый прибор обязательно оснащают надежный дымоходом, вблизи которого располагают еще и сквозную вентиляционную трубу или вентканал соответствующего диаметра. Несоблюдение требований или изменение согласованных ранее условий, при которых был разрешен монтаж газовых котлов отопления, ведет к значительным штрафам со стороны контролирующих органов.

Установка газового оборудования, подводка к нему труб и электричества может проводиться самостоятельно. Но подключение к газопроводу выполняется только сертифицированными специалистами, имеющими соответствующий допуск. Если не будет проекта установки, определяющего конкретное место расположения котла, дымохода, вентиляции и разрешительных согласований, то ни один мастер не согласится выполнить врезку отопительного прибора в газовую трубу.

Дымоход – важная составляющая системы отопления

Безопасность работы газового котла во многом зависит от правильной конструкции дымоотводной трубы. Она удаляет продукты горения за пределы дома, а автоматика, присутствующая в современном оборудовании, регулирует тягу в соответствии с объемом подачи газового топлива. В том случае, если она находится на низком уровне, газ перекрывается во избежание появления аварийных ситуаций.

Дымоход должен иметь:

  • диаметр, отвечающий мощности газового котла – в инструкции к оборудованию имеются четкие указания по минимальному и максимальному размеру отверстия;
  • достаточную высоту – по отношению к верхнему уровню конька трубу поднимают не менее чем на 50см;
  • круглое внутреннее сечение – оптимальный вариант для беспрепятственной тяги и предотвращения завихрений.

Предпочтение рекомендуется отдавать стальным трубам, имеющим гладкие поверхности. Это оградит от появления на внутренних стенках излишней сажи. Дымоотводная труба может иметь небольшие горизонтальные участки – отводы. В частности, от котла к вертикальному дымоходу должен идти специальный патрубок, изменяющий направление отработанных потоков топлива. Его длину принимают не более четверти метра.

Монтаж напольного котла

Такое оборудование отличается большей мощностью, поэтому устанавливается в домах, имеющих солидную площадь. При выборе места расположения газового котла необходимо обратить внимание на возможность подведения к нему водопроводных, отопительных, газовых труб, а также электрической проводки. Это позволит приобрести агрегат с патрубками, выведенными в нужную сторону. У одних моделей они могут располагаться относительно фасадной части справа, у других – слева. Также, на рынке имеются котлы с соединительными узлами, находящимися с тыльной стороны корпуса.

Вес напольного агрегата довольно внушительный, поэтому его монтируют на прочное основание. Это может быть компактный бетонный фундамент, но заливать его вовсе не обязательно, если конструкция деревянного пола выполнена из толстых досок и обладает достаточным запасом прочности. Непосредственно под котлом укладывается оцинкованный стальной лист или напольная керамическая плитка. Причем противопожарная площадка должна выступать за пределы корпуса как минимум на 30см со стороны топки.


Напольный котел следует монтировать таким образом, чтобы его платформа располагалась строго горизонтально. Для корректировки необходимо пользоваться строительным или лазерным уровнем. Перекосы корпуса не допустимы!

К агрегату обязательно подключается дымоход. Отопительный трубопровод перед входным патрубком котла обязательно оснащают фильтром грубой очистки. Это поможет избежать попадания крупных загрязнений, в том числе кусочков накипи, в теплообменник. На подаче и обратке ставятся вентили или другая запорная арматура. Котел должен иметь возможность автономного отключения от общей теплосети в случае демонтажа или ремонтных работ.

Подсоединение оборудования к газопроводу разрешается выполнять только сертифицированному специалисту. Он проверяет соответствие установки котла нормативным требованиям и дает разрешение на пуск. По окончании работ составляется акт сдачи-приемки в двух экземплярах, один из которых попадает в архив газовой службы, а второй остается у владельца дома или котельной.

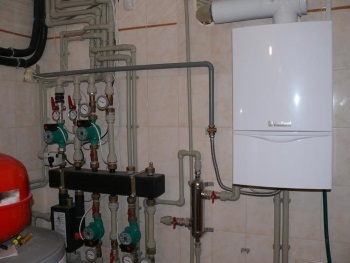

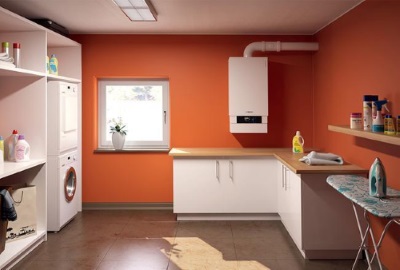

Монтаж настенного газового котла

Модели, предназначенные для установки на стены, являются более компактными и легкими, но менее мощными по сравнению с напольными аналогами. Оборудование навешивается на крепкие несущие стены с облицовкой из негорючего материала. Керамическая плитка для таких целей вполне подойдет, но она должна обладать определенной степенью жаростойкости. В крайнем случае, поверхность защищают пожаробезопасным покрытием.

Монтаж настенных газовых котлов отопления выполняется на заранее установленные специальные кронштейны. Они поставляются в комплекте, поэтому соответствуют крепежным элементам, расположенным на корпусе отопительного прибора. Монтажные планки размещают таким образом, чтобы нижний уровень котла или топки оказался на высоте от 0,8 до 1,5 метров. Горизонтальность расположения выверяется с помощью уровня.

Также как и в напольном варианте, монтируются фильтры и запорная арматура, подсоединяется дымоход и трубопроводы. Мастер обязан проверить тягу, хотя наличие в конструкции вентилятора гарантирует качественное удаление продуктов сгорания за пределы помещения, в котором находится газовый котел.

Подключение к электросети

Современные отопительные котлы оснащаются автоматикой, контролирующей безопасную эксплуатацию оборудования и обеспечивающей поддержание настраиваемых режимов работы. Для этого требуется электрическое подключение панели управления к общей сети дома. В инструкции к газовому котлу указывается схема контактов, а также требуемый тип кабеля.

Для предотвращения скачков напряжения и последствий внезапного отключения электричества в доме, рекомендуется приобрести стабилизатор. Он сможет оградить автоматику от различного рода поломок. Также не следует пренебрегать предохранительными разъемами и устройством заземления. Электрическую розетку допускается монтировать на расстоянии не менее 10см от котельного оборудования, но кабель не должен быть слишком длинным.
