Монтаж фитингов

Монтаж фитингов

Существует много разновидностей водопроводных труб: полиэтиленовые, металлопластиковые, стальные, чугунные и пр. Так же много и способов их соединения. Однако в любом из них используются фитинги – соединительные детали трубопровода. Это название происходит от английского глагола «fitting» со значением «собирать», «монтировать».

При помощи фитингов производится соединение труб одинакового и различного диаметра, поворот трубопровода на нужный градус, сопряжение различных типов трубопроводов, присоединение типа «тройник», «крестовина», «отвод». Монтаж фитингов может выполняться различными методами, поскольку существует множество типов этих соединительных деталей. В этой статье речь пойдет о том, как производится монтаж различных типов фитингов.

Существует много разновидностей водопроводных труб: полиэтиленовые, металлопластиковые, стальные, чугунные и пр. Так же много и способов их соединения. Однако в любом из них используются фитинги – соединительные детали трубопровода. Это название происходит от английского глагола «fitting» со значением «собирать», «монтировать». При помощи фитингов производится соединение труб одинакового и различного диаметра, поворот трубопровода на нужный градус, сопряжение различных типов трубопроводов, присоединение типа «тройник», «крестовина», «отвод». Монтаж фитингов может выполняться различными методами, поскольку существует множество типов этих соединительных деталей. В этой статье речь пойдет о том, как производится монтаж различных типов фитингов.

Какими бывают фитинги

Различия в типах фитингов обусловлены материалом изготовления, типом труб, для соединения которых они предназначены и способом монтажа. Ниже приведены разновидности фитингов, отличающиеся по способу монтажа.

  • Капиллярные. Применяются для соединения медных труб. Оловянная или медная проволока, расплавляясь под действием паяльной лампы, прочно спаивает трубу и фитинг. Создают неразъемное соединение. Благодаря своей надежности применяются при скрытой прокладке труб.

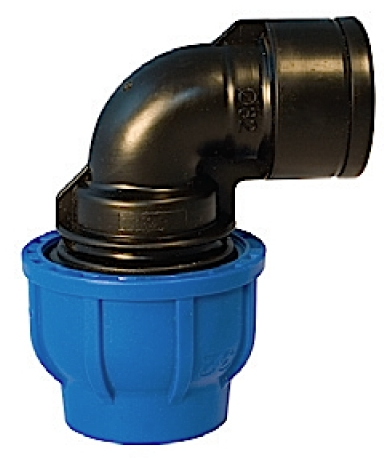

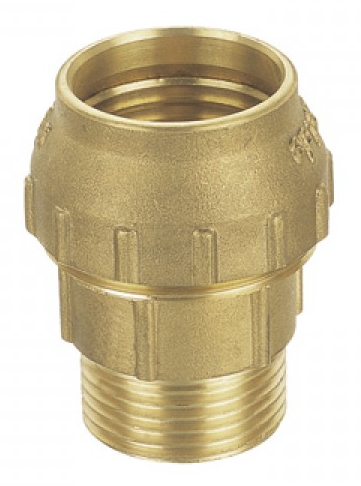

  • Компрессионные. Уплотнение производится при помощи пресс гайки и уплотнителя. Создают разъемное и неразъемное соединение, в зависимости от особенностей конструкции.
  • Пресс-фитинги. Их монтаж производится при помощи опрессовки гильзы ручными, электрическими или гидравлическими пресс клещами. Создают неразъемное, очень надежное соединение, позволяющее осуществить скрытую прокладку трубопровода.
  • Резьбовые. Этот тип соединения известен давно, оно производится при помощи навинчивания фитинга на трубу по заранее подготовленной резьбе. Соединение также легко разбирается.
  • Самофиксирующиеся. В своем составе имеют систему колец, которые при повороте специального ключа фиксируются друг относительно друга. Существует возможность разъединения фитинга при помощи специального ключа и его многократное использование.

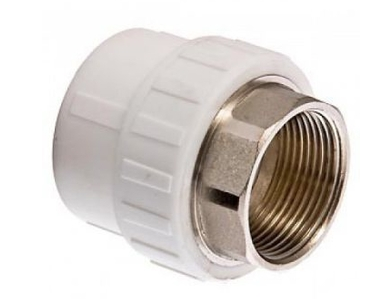

  • Фитинги под пайку.

Наиболее распространенное соответствие типов труб и фитингов

Хотя, за небольшим исключением, для любого типа трубы можно использовать любой фитинг, все же эти исключения существуют, и о них следует знать. К тому же определенные типы соединения больше подходят для одних типов труб или условий монтажа и меньше для других. Понимание этих тонкостей важно для создания надежной водопроводной или канализационной системы, ведь на ее качество сильно влияет правильный выбор материалов.

Стальные и чугунные трубы, в прошлом были традиционным материалом для устройства канализации. Они, как правило, соединялись при помощи резьбовых фитингов. Однако, из-за хрупкости чугуна, его подверженности коррозии и дороговизны в современных системах чугунные трубы применяются редко. Асбоцементные трубы не подвержены коррозии и по многим параметрам превосходят металлические, поэтому также применяются в безнапорных и напорных системах канализации. Они соединяются при помощи асбоцементных, полиэтиленовых или чугунных муфт. Все же, в настоящее время существует много более совершенных материалов, поэтому при прокладке новой канализационной системы в частном доме эти трубы применяются крайне редко.

Медные трубы используются в системах кондиционирования и отопления. Из-за высокой стоимости редко используются в водопроводных системах. Для их монтажа отлично подходят медные капиллярные фитинги. Возможно применение компрессионных, самофиксирующихся или пресс фитингов. Крайне не рекомендуется для соединения медных труб применять стальные фитинги.

Металлопластиковые трубы чем-то напоминают «бутерброд», внутренняя и внешняя оболочка которого изготовлена из полиэтилена, а внутри – алюминиевая труба.  Соединяются они компрессионными, самофиксирующимися и пресс фитингами. Такие же соединения применяются и для полиэтиленовых труб. Металлопластиковые трубы очень распространены из-за отличных эксплуатационных свойств и цены. Наиболее надежным для них считается монтаж при помощи пресс фитингов. Соединенные таким образом трубы можно прокладывать скрытым способом и даже замуровывать в бетоне, не боясь протечки из-за плохого качества соединения.

Особенности процесса соединения труб при помощи фитингов

Монтаж фитингов – ответственная операция, от которой зависит надежность соединения трубопровода. Неправильно смонтированное соединение сразу или с течением времени даст течь, что влечет дополнительные, порой значительные, финансовые затраты. К общим правилам монтажа фитингов относится чистота при работе с ними. Кроме того, необходимо тщательно выполнять срезы труб. Срез должен быть ровным, под прямым углом. На нем не должно быть зазубрин или заусенцев. Это важно, поскольку даже маленькая соринка, попавшая в соединение, может стать причиной его негерметичности. Рассмотрим особенности соединения труб различными способами.

Соединение при помощи обжимных пресс-фитингов используется для устройства водопроводных и канализационных систем, а также для монтажа водяных теплых полов. При использовании таких фитингов следует придерживаться следующей последовательности действий.

  1. Обрезать трубу; откалибровать для придания сечению ровной круглой формы.
  2. Снять фаску с внешней и внутренней части среза.
  3. Проверить фитинг, особенно обращая внимание на наличие резиновых уплотнителей на штуцере.
  4. Вставить штуцер фитинга в трубу до упора (трубу должно быть видно через индикаторные отверстия фитинга).
  5. Обжать гильзу пресс клещами.

Вся эта операция при наличии определенного навыка не занимает и 3-х минут.

Последовательность действий при монтаже компрессионных фитингов похожа на ту, которую мы только что рассмотрели. Принципиальное различие конструкции заключается в том, что в компрессионном соединении вместо опрессовочной гильзы используется обжимное кольцо и прижимная гайка. Монтаж происходит следующим образом.

  1. Как и в случае монтажа пресс фитинга, следует обрезать, откалибровать трубу и снять фаску.
  2. Надеть на трубу прижимную гайку и обжимное кольцо.
  3. Увлажнить штуцер и насадить на него трубу до упора.
  4. От руки закрутить прижимную гайку. В начале навинчивания следует убедиться, что гайка пошла по резьбе правильно. Если нужно прикладывать усилие при навинчивании, следует установить гайку по резьбе.
  5. Подтянуть гайку ключом. Делать это нужно только в случае необходимости: если вода не течет, это говорит о качественном соединении.

Для монтажа фитингов при помощи клея, после подготовительных работ следует обезжирить соединяемый конец трубы и фитинг. Нанеся клей, вставить трубу в фитинг до упора и провернуть на пол оборота, чтобы клей распределился равномерно. Прежде чем пустить воду, нужно выдержать в течение одного часа. Если используется пайка, то вместо нанесения клея следует разогреть соединяемые детали паяльником для труб (предварительно разогрев его до 250 0С), соединить их и зафиксировать.

Каждый из этих способов монтажа дает высокое качество соединения. Выбор любого из них зависит от условий установки труб (скрытый или открытый), наличия инструмента, стоимости материалов, личных навыков и предпочтений.
