Металлопластиковые трубы и фитинги для отопления

Металлопластиковые трубы и фитинги для отопления

Использование современных технологий в строительстве – это залог долговечной и надежной работы большинства инженерных систем.

Металлопластиковые трубы для отопления представляют собой материал нового поколения, который стал на протяжении долгого периода времени единственным и безальтернативным способом самостоятельного монтажа систем водоснабжения, отопления и кондиционирования.

Первоначально система металлопластикового трубопровода была создана для организации полива, и благодаря армированной структуре с этим превосходно справлялась. На сегодняшний день конструкция металлопластиковых труб для отопления не сильно изменилась, однако сфера применения значительно расширилась.

Металлопластик активно стал применяться для транспортировки холодной, горячей воды, теплоносителя в системах отопления, химических агрессивных жидких веществ. Популярность в индивидуальном строительстве и ремонте обусловлена оптимальными характеристиками, простотой монтажа инженерных систем, доступной стоимостью трубы и фитингов.

Что такое металлопластик

Металлопластиковые трубы – это композитные изделия, которые представляет собой соединение несколько слоев материала.

Наиболее распространенная структура такой трубы включает в себя наружный защитный пластиковый слой, клеевую основу, алюминиевый профиль по всей длине трубы, повторный клеевой слой, внутреннее покрытие пластиком.

Главное достоинство такой структуры выражено в полном отсутствии влияния коррозии или химических агрессивных материалов на несущий металлический профиль.

Основные характеристики металлопластиковой трубы:

  • наружный диаметр трубы;
  • тип применяемого пластика. Всего различают три вида — PE-RT (термостойкий полиэтилен), PE-X (сшитый полиэтилен), PP-R (полипропилен);
  • тип соединения алюминиевого профиля – может быть внахлест или стык в стык;
  • максимальная температура транспортируемой жидкости – большинство производителей декларируют максимально допустимую рабочую температуру 950°С;
  • максимальное рабочее давление – 25 бар, однако при повышенной температуре близкой к 1000°С этот показатель может снижаться до 10 бар.

Преимущества металлопластиковых труб

Металлопластиковые трубы, несмотря на появление такого конкурента как полипропиленовые трубы (ППР), продолжает использоваться в системах отопления и водоснабжения по всему миру.

Такие трубы полностью соответствуют гигиеническим требованиям, быстро монтируются, не требуют сложного и дорогостоящего оборудования для монтажа.

Фитинги и труба имеют доступную цену и прекрасно выдерживают весь эксплуатационный период.

Совет! В отличие от ППР систем, медного трубопровода, металлопластик легко гнется, большие участки контура отопления можно разложить и зафиксировать прямо на стене с одной бухты.

В том, что касается диаметра, он меньше, чем у ППР, однако больше чем у медного трубопровода. Это связано с толщиной стенки металлопластиковой трубы и условным проходом латунных фитингов.

Таким образом, диаметр 16 мм – имеет эквивалент 15 мм в медном трубопроводе, и 20 мм в полипропилене.

Пластиковые трубы обладают отличным показателем КПД, который позволяет транспортировать теплоноситель различного типа, включая воду, соли бишофита или тосолы. Средний срок службы трубопровода в различных условиях может составлять от 30 до 50 лет, что позволяет без опасения применять трубы в бетонных полах, на закрытых участках или в штробе.

Монтаж производится без применения дополнительного оборудования, в виде паяльника, как для ППР-труб или горелки, как для меди. Достаточно пары ключей, специальных ножниц и устройства для выравнивания кромки.

Различные диаметры фасонных частей труб позволят применять металлопластик в крупных системах по водо- и теплоснабжению.

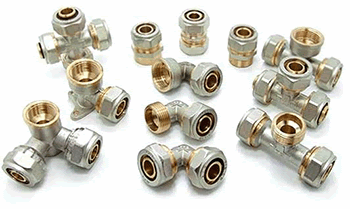

Широкий ассортимент фитингов позволит решить любую инженерную задачу такой системой, как металлопластик, включая переход на резьбовое соединение, повороты, тройники, заглушки и соединительные муфты.

Латунные фитинги не поддаются коррозии, даже если находятся во влажной среде. Цанговое соединение надежно фиксируется фитингом, а компрессионное кольцо обеспечивает герметичность. Материал, из которого изготовлен трубопровод, позволяет свободно сгибать трубу вплоть до угла в 900, что пригодится при монтаже радиаторов отопления, соединении магистральных трубопроводов.

Кроме того, такая проблема ППР систем, как линейное расширение материала при нагреве, не свойственна композитному материалу, благодаря надежной армировке.

Обратите внимание! Поверхность трубопровода защищается специальным стойким пластиком, который выдержит незначительные механические повреждения, не поддается разрушающему влиянию грибка.

Стоимость монтажа фитингов и трубы различного диаметра остается значительно ниже, нежели работа со сталью, медью или дорогими системами трубопроводов из бесшовного пластика.

Существующие недостатки

Наряду с этими достоинствами, металлопластиковые трубы обладают и недостатками:

  • Цанговое компрессионное соединение остается разборным на протяжении всего срока эксплуатации. Применение опрессовки может снять этот фактор, однако потребует дополнительных вложений на покупку дорогого инструмента и снизит удобство при работе.
  • Несмотря на то, что податливая труба имеет возможность сгибаться, место сгиба может привести к деформированию и разрушению внутреннего алюминиевого профиля. Если в качестве углов и поворотов использовать специальные фитинги, можно снизить вероятность повреждения, однако это повысит затратную часть на покупку материала.
  • Рабочая температура исключает применение металлопластиковых труб без установки дополнительных термосмесительных узлов при работе твердотопливных котлов.

Монтаж металлопластиковых фитингов

Слово fitting буквально означает «монтировать», «устанавливать». Фитингом называются элементы, которые устанавливаются на концах участков трубопровода. Наиболее распространенными фитингами являются муфтовые соединители, переходы на резьбовые соединения, тройники, колени, компенсаторы.

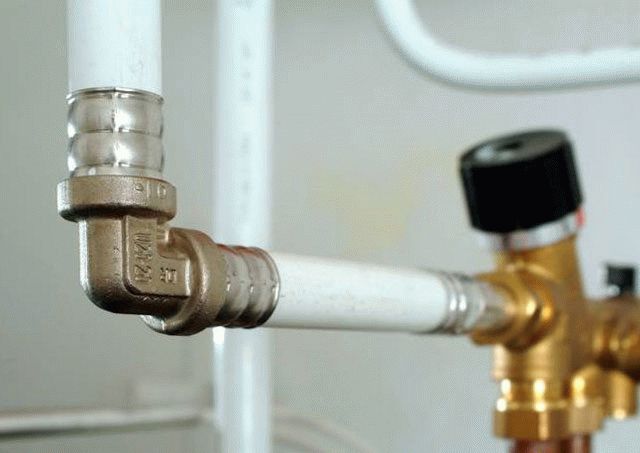

Производится такая манипуляция при помощи специальных клещей или гидравлического пресс-инструмента. Такое соединение отличается долговечностью, однако полностью исключает разборку в будущем. Если необходимо будет заменить, например, колено на тройник, необходимо будет отрезать дорогостоящий одноразовый фитинг и прессовать новый.

Схема соединения трубы и фитинга

В тоже время, параллельно с пресс-фитингов применяется и разборный компрессионный фитинг.

Это соединение состоит из нескольких компонентов: втулки, накидной гайки, уплотнительных резиновых колец и фиксирующей цанги.

На конец трубы надевается накидная гайка, стопорное кольцо, последующее затягивание надежно фиксирует трубу и фитинг, достигается герметизация. Преимуществами такого типа соединений являются:

  • не нужны специальные знания и навыки для самостоятельного монтажа;
  • не потребуются дорогостоящие инструменты (только разводной ключ, ножницы по пластиковой трубе и калибратор);
  • соединение в любой момент можно быстро разобрать, достигается эффект «американки».

Недостатки:

  • со временем, особенно при нерегулярном использовании отопления и при некачественном монтаже, фитинг может ослабиться.
  • резиновые уплотнительные кольца со временем потребуют замены, это зависит от индивидуальных особенностей и условий работы трубопровода, однако 1 раз в 10 лет моет возникнуть необходимость замены прокладок или протяжки гаек.

Ранее применялись также клеевые фитинги, однако из-за неудобства монтажа, низкой надежности, такой тип соединения быстро исчез с полок магазинов сантехники.

Изделия из металлопластика хорошо себя зарекомендовали в применении для отопления, водоснабжения и полива. Это недорогое, но в тоже время надежное решение, которое позволит произвести все работы своими руками.

Активная конкуренция с ППР системами пошатнула позиции металлопластика, однако остаются монтажные организации, сантехники, которые предпочитают именно такой вид прокладки трубопровода.
