Маркировка шаровых кранов

Поговорим о маркировке шаровых кранов. Эти знания помогут принять оптимальное решение при выборе водопроводной арматуры. Поскольку поставщики предлагают запорные механизмы в огромном ассортименте, первый попавшийся на глаза кран может не подойти, поэтому перед покупкой необходимо учесть несколько параметров:

• Присоединительные размеры.
• Тип присоединительной резьбы (с внутренней стороны, снаружи или комбинированная).
• Тип пропускного отверстия — полно- или неполнопроходное.
• Материал изготовления.
• Предельное давление.

Варианты маркировки шаровых кранов

Маркировка шаровых кранов наносится в виде буквенных и численных обозначений, а также значков на корпусе запорной арматуры.

DN

В международном значении это номинальный диаметр (ГОСТ 28338-89 и ГОСТ Р 52720). Российским аналогом является обозначение ДУ, то есть условный диаметр. Он обозначает проходной параметр трубопроводной арматуры и соответствует внутреннему диаметру подсоединяемого трубопровода, измеряемому в миллиметрах (иногда дублируется в дюймах) и соответствует ближайшему числовому значению по возрастанию в таблице.

Пример: кран шаровый с маркировкой DN 15 указывает на то, что проходной параметр внутреннего присоединяемого трубопровода равен 15 мм. Чтобы не спутать миллиметры с дюймами, последние обозначены в виде кавычек сразу за цифрой. 1 дюйм = 25.4 мм. Полдюйма соответственно равно 12.7 мм и указывается в виде дроби — 1/2. В таблице нет числа 12.7, а следующее по возрастанию идет 15. Это значит, что диаметр, равный полдюйма будет соответствовать DN 15. Это правило применимо ко всем дюймовым обозначениям. Например, 3/4 дюйма при конвертации в миллиметры дают цифру 19, но в таблице ей будет соответствовать маркировка DN 20. Поэтому диаметр и называется условным.

PN

Расшифровка буквенного значения PN (или ПУ в российской классификации), в маркировке шаровых кранов, указывает на номинальное давление, при котором изделие не выйдет из строя. Параметр регламентируется в соответствии с ГОСТ 26349-84.

В качестве номинального берется параметр, соответствующий максимальному давлению при температуре пропускаемой жидкости +20°С, при котором изделие конкретного размера способно сохранить эксплуатационные характеристики на срок, указанный в техническом паспорте. При расчетах учитываются материалы изготовления и их характеристики прочности при температуре +20°С.

Единицей измерения ПУ являются мегапаскали и килограмм-сила на квадратный сантиметр. Пример: маркировка PN1 соответствует давлению в 0.1 МПа или 1 кгсилы/см² (0.98 бар). Проще говоря, если на кране указано PN4, значит его можно использовать при максимальном давлении в 0.4 МПа или 4 кгсилы/см².

WOG

Используется в американском обозначении и означает возможность использования изделия для самых различных сред. Об этом собственно и говорит аббревиатура, где:

• W — Water (вода);
• О — oil (масло);
• G — gas (газ).

Буквенная маркировка наносится следом за цифрами, указывающими на величину номинального давления при комнатной температуре. Данный параметр измеряется в фунтах на квадратный дюйм (psi либо lbs).

В современных условиях стандарт практически не используется. Номинальное давление, указанное на корпусе, актуально лишь для воды с температурой не выше +38°С. Для других сред параметр указан в техпаспорте.

WSP

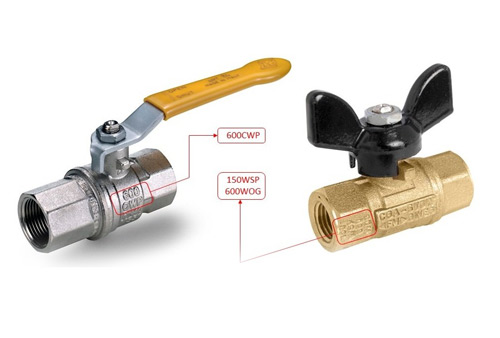

Расшифровка маркировки крана шарового WSP — это аббревиатура английского словосочетания, которое переводится, как рабочее давление пара. Цифровой индекс перед буквами обозначает максимальное значение давления в фунтах на квадратный дюйм. Например, 600WOG.

CWP

Иногда вместо WSP на корпус наносится данная буквенная маркировка. Цифры перед ней обозначают холодное рабочее давление в фунтах на квадратный дюйм.

MOP

Является аналогом PN с измерительной единицей в барах. Расшифровка маркировки звучит, как максимальное рабочее давление газа. Изделия с подобной аббревиатурой применяются в газовом секторе промышленности.

Например, MOP5 указывает, что допускается использование рабочей среды с давлением не более 5 бар. Проще говоря, физико-механические характеристики детали не рассчитаны на большее значение.

Движение потока

Обозначается значком в виде стрелки →, которая показывает направление движения рабочей среды. Естественно, игнорировать данное символьное обозначение нельзя. Как правило, подобные значки наносятся на обратные и запорные клапаны, а также вентили.

ГОСТ 21345-2005 четко указывает на обязательное размещение изображения стрелки. Пренебрежение данным символом может привести к сбою в работе устройства.

Логотипы, место и дата выпуска

Графический знак в виде символа указывает на компанию-производителя арматуры. Нередко можно встретить и название страны буквами английского алфавита с традиционным «Made in». Ряд компаний используют гравировку с указанием даты изготовления изделия.

CE

Conformite Europeenne в переводе с французского языка означает европейское соответствие нормам стандартизации изделий.

LF

Аббревиатура от словосочетания Lead Free, что с английского буквально означает бессвинцовый, что, соответственно, указывает на отсутствие свинца либо его мизерное содержание в составе изделия.

Марка сплавов

На корпусе арматуры можно встретить клеймо, указывающее на материал изготовления. Это очень важная подсказка, поскольку она подсказывает, где можно или нельзя применять деталь.

Материалы могут быть стойкими и наоборот, крайне неустойчивыми к воздействию тех или иных сред. К тому же, они могут выделять примеси в воду, что также ограничивает их применение по понятным причинам.

Нержавеющая сталь

Краны из нержавеющей стали применяются редко. Они обозначены либо русскими заглавными буквами НЖ, либо числами 304 или 316, что в соответствии с группой стандартов AISI указывает на марку стали.

Можно встретить и маркировку CW617N, где CW — это латунь. Ее российским аналогом является изделие ЛС59-2.
