Lammin. Системы с попутным движением теплоносителя

Для создания автономных систем отопления сегодня чаще всего выбирается двухтрубная разводка, которая позволяет поддерживать равномерную температуру каждого радиатора и эффективно регулировать ее. В зависимости от характера движения теплоносителя в подающей и обратной магистрали, для ее реализации может быть выбрана тупиковая (встречная) или попутная схема. Каждый из этих вариантов имеет свои достоинства и минусы и лучше подходит для определенных условий монтажа.

Использование попутной схемы или петли Тихельмана в некоторых случаях представляет собой единственный способ создания эффективного и стабильно работающего отопления. Разберем характерные особенности, плюсы и минусы этой схемы двухтрубной разводки.

Как работает петля Тихельмана

Наиболее распространенной в бытовых сетях является тупиковая схема движения теплоносителя. Ее принцип действия заключается в том, что нагретая вода от котла по подающей магистрали поступает в каждый радиатор, а на выходе из контура отопительного прибора по обратной магистрали сразу направляется к отопительному котлу. Таким образом потоки воды в «подаче» и «обратке» движутся навстречу друг другу. В данном случае подающая магистраль проходит от котла до последнего прибора, а обратная магистраль — в обратном направлении, начиная от последней батареи до котла.

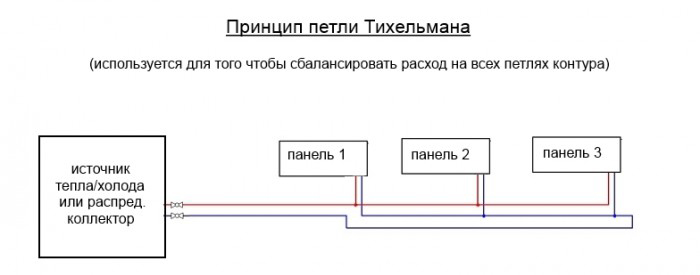

Принципиальной особенностью системы попутного типа является то, что и в подающей, и в обратной трубе теплоноситель движется в одном и том же направлении. Обычно такая схема используется в сетях с нижней разводкой. При этом предусматривается прокладка не двух, а трех труб:

• подающий трубопровод;
• обратный трубопровод;
• трубопровод для возврата теплоносителя из обратной магистрали к котлу.

В данном случае «подача» также проходит от котла до последнего отопительного прибора. Обратная магистраль проходит от первого до последнего отопительного прибора. Таким образом теплоноситель движется по ней в том же направлении, что и по напорному трубопроводу. От последнего отопительного прибора он возвращается обратно к котлу по отдельной трубе.

Для чего используется попутная схема

Попутная система отопления применяется в тех случаях, когда необходимо решить проблему сложной балансировки трубопроводной сети. Такая балансировка требуется для того, чтобы обеспечить равномерное распределение тепла между подключенными радиаторами. Чем ближе батарея расположена к котлу, тем меньшими будут в ее контуре потери давления по сравнению с контурами других батарей. Соответственно основной поток теплоносителя будет стремиться именно в этот контур. В результате в сети отопления тупикового типа возникает ситуация, когда в первом от котла отопительном приборе поддерживается слишком высокая температура, а последний радиатор оказывается слишком холодным и не может эффективно обогревать помещение.

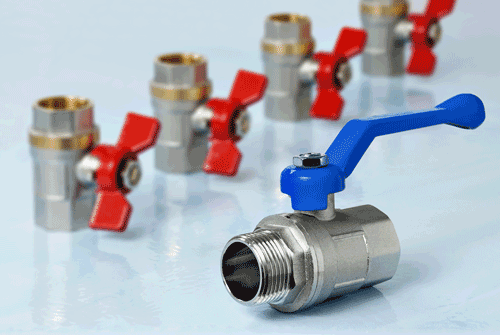

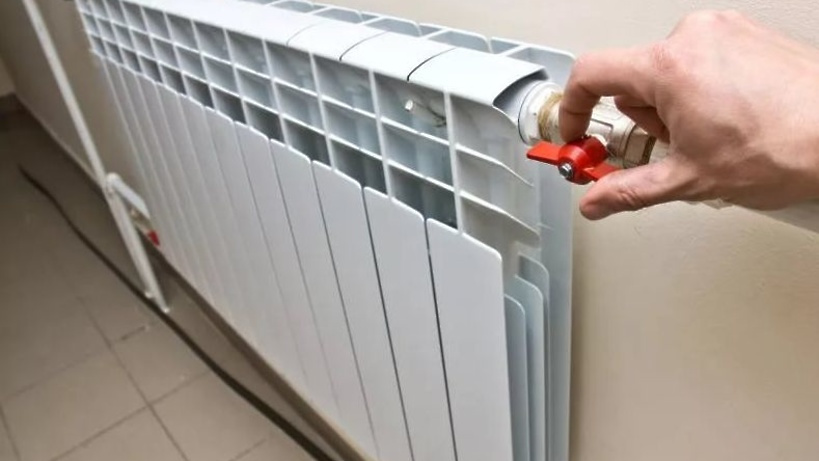

Для устранения этого дисбаланса на каждый радиатор приходится ставить игольчатый вентиль или термостатический клапан для регулировки объема теплоносителя, подаваемого на каждый прибор. Таким образом, давление на конкретной батарее будет тем ниже, чем ближе она расположена к котлу. Однако серьезные сложности с балансировкой возникают, когда необходимо создать отопительную сеть значительной протяженности, например, если нужно обогреть двухэтажный дом. В таких случаях на первом радиаторе давление может быть занижено настолько, что теплоноситель в него просто не потечет, либо может не хватить настройки клапана. В этом случае оптимальным будет использование варианта с попутным движением теплоносителя.

Вариант с попутным движением теплоносителя дает возможность намного легче решить вопрос балансировки. Собственно, такой вопрос возникает только в том случае, если используются батареи с разными характеристиками. Если все радиаторы в системе отопления имеют одно и то же число секций и одинаковые размеры, то попутная разводка является сбалансированной изначально и не требует применения специальной регулирующей арматуры. При разном количестве секций или при разных типоразмерах установленных в системе радиаторов ее придется балансировать. Однако сделать это будет намного легче по сравнению с тупиковой схемой.

Плюсы и минусы

Главным плюсом петли Тихельмана является именно ее сбалансированность. Выбор такой схемы позволит сократить количество установленной регулирующей арматуры.Соответственно, отпадает необходимость обслуживания дополнительных устройств и возможность их выхода из строя. В результате повышается общая надежность системы и упрощается ее эксплуатация.

Также за счет того, что система является сбалансированной, все батареи в ее составе греют практически одинаково без применения дополнительных решений. Это оптимизирует работу котла и насоса, снижает износ оборудования. Кроме того, в таком режиме повышается эффективность работы системы.

Петля Тихельмана подходит для создания и систем с принудительной циркуляцией, и для самотечных систем. Наиболее распространены, безусловно, принудительные системы. Однако если возникает потребность создания системы с естественной циркуляцией теплоносителя, то хорошим выбором будет именно попутная схема. Это также объясняется сбалансированностью трубопровода и отсутствием необходимости в установке дополнительной регулирующей арматуры.

Радиаторы Lammin обладают высокой тепловой эффективностью и отличными гидравлическими характеристиками. Благодаря этому их использование дает возможность в полной мере использовать все преимущества данного типа отопительной системы.

Помимо перечисленных достоинств, петля Тихельмана имеет и ряд недостатков:

• существенное увеличение протяженности трубопроводов;
• необходимость использования труб различного диаметра;
• необходимость прокладки трех магистральных трубопроводов.

Главным минусом является увеличенная протяженность трубопроводов. Это приводит к значительному росту материальных затрат на комплектацию системы отопления. Кроме того, перечисленные недостатки усложняют работы по ее монтажу.

В связи с этими недостатками схемы с попутным движением применяются реже, чем тупиковые. Однако для создания крупных систем с протяженными трубопроводами такая схема зачастую является просто незаменимой и обеспечивает максимальную эффективность.


Источник: сайт компании Lammin (lammin.org)
