Lammin. Муфта соединительная для труб полипропиленовых

Lammin. Муфта соединительная для труб полипропиленовых

Полипропиленовые трубы сегодня имеют самое широкое применение для создания инженерных систем различного назначения. В том числе они в большинстве случаев используются сегодня при создании систем централизованного и автономного отопления. Необходимыми комплектующими для монтажа трубопроводов являются фитинги, которые должны быть выполнены из соответствующего материала. Одной из основных разновидностей фитингов являются муфты соединительные для труб полипропиленовых, без использования которых не обходится монтаж ни одной системы.

Назначение и преимущества

Муфта соединительная для труб из полипропилена представляет собой фитинг, с помощью которого выполняется сопряжение отдельных труб, составляющих трубопровод. Соединяться могут трубы из полипропилена, а также из других материалов. Муфта должна образовывать герметичное и надежное соединение, устойчивое к воздействию высоких температур и агрессивных веществ. Поэтому большое значение имеют свойства материала, который применяется для изготовления соединительных элементов.

В этом отношении полипропиленовые муфты являются одним из наиболее оптимальных вариантов. Они обладают следующими ключевыми преимуществами:

  • высокие прочностные характеристики;
  • химическая стойкость к воздействию агрессивных веществ, отсутствие коррозии;
  • устойчивость к образованию отложений на внутренних стенках, что позволяет сохранять полноценную пропускную способность в течение всего срока службы;
  • отличные шумоизоляционные свойства;
  • отсутствие электрической проводимости, что обеспечивает высокий уровень безопасности эксплуатации трубопроводов;
  • устойчивость к воздействиям высоких температур (в зависимости от типа полипропилена — до 95 °C), что дает возможность эксплуатировать фитинги в системах теплоснабжения и отопления;
  • срок эксплуатации до 50 и более лет;
  • небольшой вес;
  • простой и быстрый монтаж с образованием прочного и герметичного соединения.


Полипропиленовые муфты стоят дороже по сравнению с большинством муфт из других видов пластика. Однако их более высокая стоимость полностью оправдывает себя за счет лучших технических характеристик и окупается за счет повышенного срока эксплуатации. При этом они стоят дешевле по сравнению с металлическими фитингами.

Сфера применения полипропиленовых муфт для трубопроводов

Производство соединительных элементов осуществляется из полипропилена высокого качества методом экструзии. Данная технология позволяет изготавливать изделия строго требуемых геометрических параметров и полностью сохраняет свойства материала. Благодаря этому полипропиленовые муфты отличаются высокими эксплуатационными характеристиками, что позволяет их применять в самых разнообразных сферах.

В том числе они применяются для монтажа следующих видов инженерных систем:

  • водопроводные сети холодного и горячего водоснабжения;
  • системы отопления и инженерные сети теплоснабжения;
  • системы водяных теплых полов;
  • канализационные системы;
  • дренажные сети;
  • системы вентиляции и кондиционирования;
  • трубопроводы пищевой промышленности;
  • технологические трубопроводы химической промышленности, в том числе транспортирующие агрессивные жидкости;
  • оросительные и мелиоративные сети.

Муфты из ППР успешно применяются при монтаже инженерных системы для частных и многоквартирных жилых домов, коммерческих, административных, промышленных и других объектов.

Варианты соединения при помощи ППР муфт


При создании трубопроводных инженерных систем может возникать необходимость сопряжения труб, изготовленных из разных материалов и имеющих разные диаметры. В связи с этим предусматриваются различные варианты муфтовых соединений.

Наиболее простым из этих вариантов можно назвать муфту, предназначенную для соединения между собой двух полипропиленовых труб. При монтаже таких деталей применяется только сварка, которая позволяет надежно зафиксировать положение труб, создать долговечное и полностью герметичное соединение без использования каких-либо дополнительных уплотнений.

Также зачастую приходится стыковать между собой трубы из полипропилена и металла. В этом случае используется комбинированная ППР муфта с наружной или внутренней резьбой. Одна из сторон такой детали имеет металлическую вставку, что дает возможность выполнять резьбовое соединение, а с другой стороны выполняется приварка к полипропиленовой трубе. Распространенным вариантом является так называемая «американка». Это полипропиленовая муфта с металлической вставкой и накидной гайкой, которая позволяет выполнять надежное и герметичное соединение, отличается удобством монтажа и демонтажа при необходимости.

Классификация полипропиленовых муфт

Полипропиленовые муфты для трубопроводов представлены широким ассортиментом изделий, проходной диаметр которых обычно составляет от 20 до 110 мм.

В зависимости от различных классификационных признаков можно купить ППР муфты следующих типов:

  • в зависимости от соотношения диаметров и от типов соединяемых труб (основной классификационный признак): прямые, переходные и комбинированные;
  • по типу выполняемого соединения: разъемные и неразъемные;
  • по способу монтажа: сварные и компрессионные;
  • в зависимости от функциональности: соединительные, защитные и ремонтные.

Рассмотрим более подробно особенности основных видов полипропиленовых муфт по диаметрам и типам соединяемых труб.

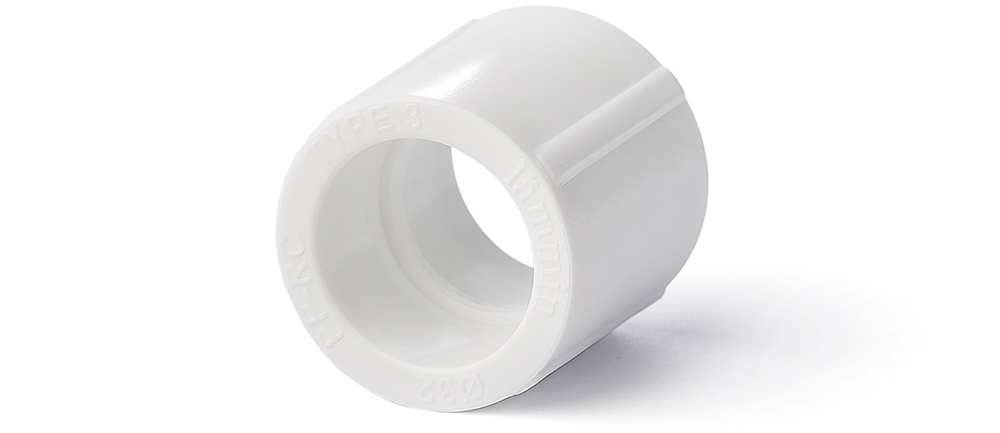

Прямые муфты применяются для соединения двух отрезков полипропиленовых труб одинакового диаметра. В том числе они могут использоваться для соединения армированных ППР труб. Монтаж муфт этого типа выполняется при помощи сварки. Они обладают высокими эксплуатационными характеристиками: способны выдерживать рабочее давление до 25 атмосфер и температуру до 95 °C.



Переходные муфты применяются в тех случаях, когда необходимо стыковать трубы с разными значениями диаметра. Такие изделия зачастую применяются в отопительных сетях и системах холодного и горячего водоснабжения. Как и другие типы муфт из полипропилена, они отличаются высокой устойчивостью к агрессивным веществам и температурным перепадам. По сравнению с предыдущим типом изделий, они обладают несколько меньшими характеристиками. Их рабочее давление составляет не более 20 атмосфер, а температура — до 80 °C.

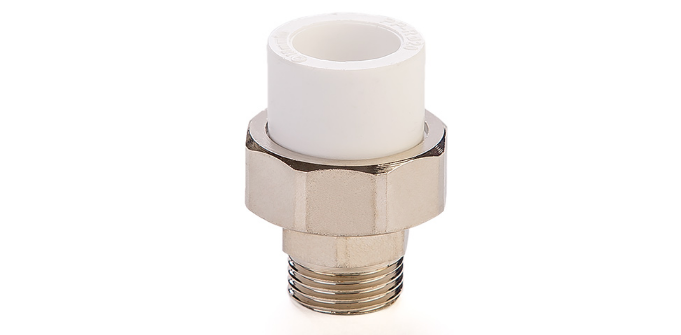

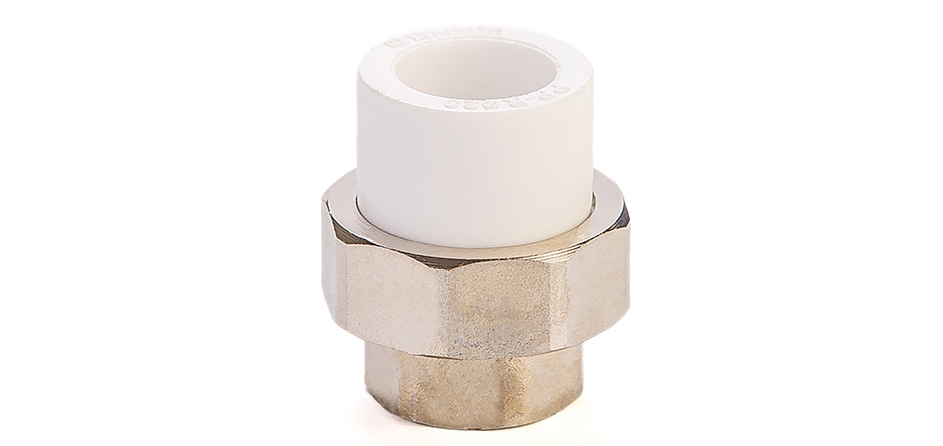

Комбинированные муфты применяются в тех случаях, когда необходимо выполнить соединение труб, изготовленных из разных материалов. Как правило, выполняется стыковка полипропиленовых и стальных труб, однако возможно осуществление монтажа практически любых видов применяемых сегодня металлических труб. Также при помощи соединительных элементов данного типа может выполняться подключение к трубопроводу запорной, регулирующей арматуры, а также других дополнительных устройств. Различают полипропиленовые комбинированные муфты с внутренней резьбой и с наружной резьбой. По своим характеристикам и рабочим параметрам эти два типа фитингов практически идентичны. Различаются они, прежде всего, типом резьбы, а значит и особенностями монтажа металлической трубы. Комбинированные муфты характеризуются высокой термостойкостью и прочностью. Они способны выдерживать рабочее давление до 20 атмосфер и рабочую температуру до 95 °C. Это позволяет эффективно использовать данные фитинги при монтаже трубопроводов систем отопления, горячего водоснабжения, а также промышленных технологических трубопроводов различного типа. Важным преимуществом комбинированных муфт является возможность эффективной стыковки пластиковых и металлических труб. Они позволяют быстро и легко выполнять монтаж с созданием качественного и надежного узла соединения.

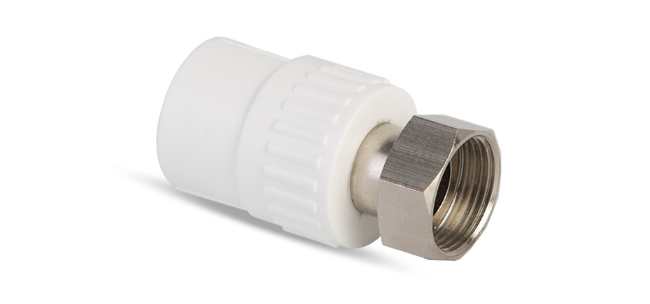

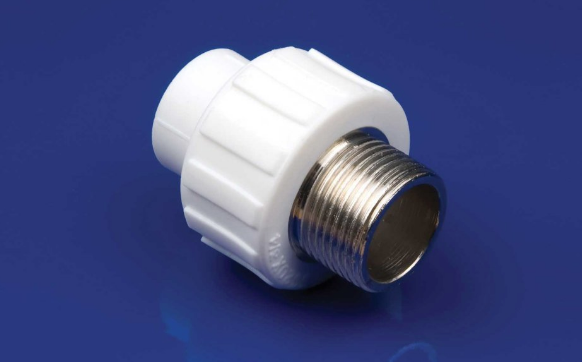

Разъемная полипропиленовая муфта с металлической вставкой и накидной гайкой представляет собой особую разновидность комбинированных соединительных элементов. Их популярность объясняется конструктивными особенностями, которые обеспечивают им повышенную функциональность. Главным преимуществом полипропиленовой муфты с металлической вставкой и гайкой накидного типа является то, что они позволяют выполнять быстроразъемные соединения. При этом узел сопряжения отличается высокой надежностью, а применение качественного уплотнения позволяет обеспечить полную герметичность. Разъемные муфты полипропиленовые с металлической вставкой и накидной гайкой особенно эффективны в тех случаях, когда необходимо обеспечить возможность быстрого демонтажа соединения, например, для прочистки трубопровода. Также они используются для подключения к трубопроводу различного оборудования и приборов, обеспечивая возможность их простой замены или обслуживания. Так, муфты с металлической вставкой и накидной гайкой применяют для подключения радиаторов отопления, приборов учета, запорной арматуры, насосного оборудования и других устройств.

Особенности монтажа


Технология монтажа зависит от типа устанавливаемой муфты и соединяемых труб. При этом существует ряд требований, следование которым является обязательным при любых способах установки. Их соблюдение необходимо для создания надежного соединения, рассчитанного на длительный срок службы без протечек.

В том числе при монтаже ППР муфт рекомендуется соблюдать следующие правила:

  • перед началом монтажных работ необходимо нанести всю необходимую разметку;
  • работы необходимо выполнять при температуре не ниже +5 °C. Сварка полипропилена при более низкой температуре не позволяет обеспечить достаточную герметичность и надежность узла соединения;
  • не допускается нарезка резьбы на деталях, выполненных из полипропилена;
  • не допускается использование газовых ключей и другого инструмента, не предназначенного для работы с полипропиленом;
  • перед началом монтажа детали должны быть полностью очищены от загрязнений, ржавчины, заусенцев и т.д. Также необходимо полностью очистить применяемый инструмент.


Источник: сайт компании Lammin (lammin.org)
