Lammin. Как выбрать армированные полипропиленовые трубы для отопления

Lammin. Как выбрать армированные полипропиленовые трубы для отопления

Важнейшей составляющей любой отопительной системы является трубопровод, по которому осуществляется циркуляция теплоносителя от котла или теплового пункта к радиаторам и обратно.

Трубопроводы зачастую формируют сложную разветвленную сеть. Ее работоспособность определяет эффективность обогрева помещений, а возможные аварии и утечки приводят к серьезным последствиям. Поэтому большое внимание уделяется материалам, которые применяются для их комплектации.

армированные полипропиленовые трубы для отопления

До недавнего времени для разводки систем отопления использовались исключительно стальные ВГП. Однако сегодня их активно вытесняют армированные полипропиленовые трубы. Они обладают повышенной надежностью и долговечностью, являются простыми в монтаже, отличаются эстетичным внешним видом и не требуют покраски. В то же время при выборе полипропиленовых армированных труб необходимо учитывать, что они могут использовать разные виды и материалы армирования, а также обладать разными качествами. Далеко не все они идеально подходят для данных целей. Поэтому нужно понимать, как правильно выбрать армированные полипропиленовые трубы для целей отопления.

Условия функционирования отопительных трубопроводов

Разводка системы отопления эксплуатируется в достаточно сложных условиях, которые характеризуются наличием следующих факторов:

  • высокая температура теплоносителя, которая в среднем составляет 75-80 °C, но может достигать 90-95 °C;
  • нестабильное давление, возможность его резких скачков особенно при использовании централизованного теплоснабжения;
  • агрессивный химический состав теплоносителя;
  • возможное наличие загрязнений в составе теплоносителя.

Полипропилен — оптимальный материал, который отлично противостоит части этих факторов. Он химически инертен и не подвержен коррозии, может выдерживать воздействие агрессивных веществ, не изменяя своей структуры. Также он отличается гладкой поверхностью, что препятствует образованию отложений даже при существенной загрязненности циркулирующей воды.

Основной проблемой ППР является довольно значительный коэффициент теплового расширения, который составляет около 0.15 мм/м×°C. При таком коэффициенте нагревание на 55 °C дает увеличение длины на каждом погонном метре до 8,25 мм. Таким образом, длина трехметрового участка увеличивается почти на 2,5 см. Это очень большое значение удлинения, которое будет еще выше на более длинных участках. При таких удлинениях происходит деформация элементов, они выскакивают из креплений и изгибаются. Кроме того, возрастают напряжения в узлах соединений, что может приводить к возникновению утечек. Также полипропилен недостаточно устойчив к гидроударам, что снижает его надежность, особенно, учитывая проблемы температурного расширения.

Эти факторы обуславливают необходимость использования полипропиленовых труб. Они обладают намного более высокими эксплуатационными характеристиками. Армирование полипропиленовых труб имеет основные цели и задачи, заключающиеся в компенсации воздействия негативных факторов. В частности, их коэффициент линейного расширения снижается практически в 5 раз. За счет этого значимые деформации наблюдаются только на самых длинных участках, где они эффективно предотвращаются путем установки специальных компенсаторов. Кроме того, армированная ППР труба для отопления обладает повышенной прочностью, что позволяет выдерживать даже серьезные гидроудары.

Также преимуществом отопления из полипропиленовых труб является их лучшие, чем у металла, шумоизоляционные качества. Они заглушают шум текущей воды, что способствует повышению комфорта эксплуатации.

Большую роль в определении функциональных параметров играют виды армирования, используемые в комбинации с полипропиленом. Для этой цели может использоваться алюминий и стекловолокно. Исходя из параметров и практики использования, можно говорить, что наиболее предпочтительным вариантом являются именно трубы отопления со стекловолокном.

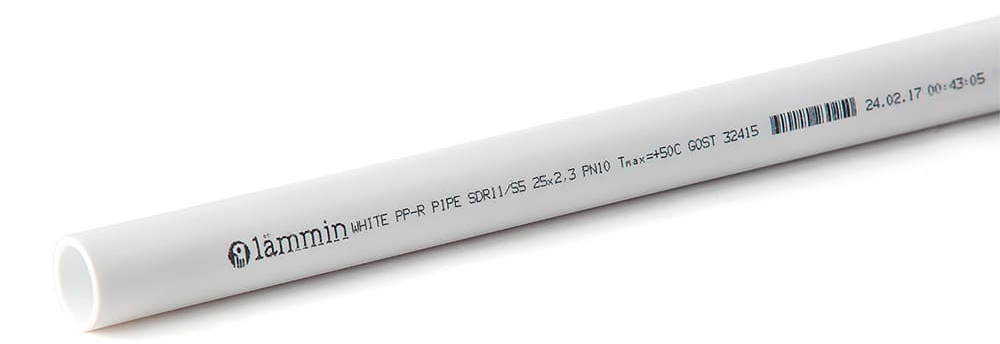

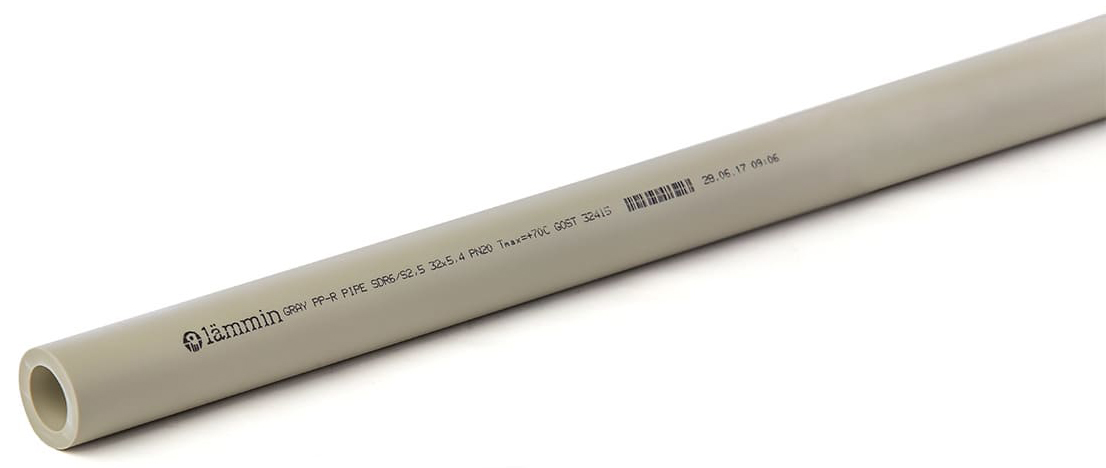

Труба ППР армированная стекловолокном: маркировка

Технические параметры эксплуатации и характеристики армированных полипропиленовых труб отражаются в их маркировке. Поэтому для правильного выбора необходимо знать, как прочитать информацию, которую она в себе несет. В маркировке полипропиленовых труб, состоящей из буквенно-цифровых символов, содержится семь обозначений.


Первое обозначение

Первым в маркировке проставляется логотип или название компании-производителя. Рекомендуется выбирать продукцию известных брендов, которые гарантирует высокий уровень качества продукции. Отсутствие маркировочной надписи, указывающей на производителя, служит признаком дешевой контрафактной продукции, качество которой не удовлетворяет требованиям стандартов.


Второе обозначение

Аббревиатура, указывающая на структуру материала. Она может быть представлена в нескольких основных вариантах:

  • PPR — неармированная ППР продукция;
  • PPR-FB-PPR — труба ППР армированная стекловолокном;
  • PPR/PPR-GF/PPR или PPR-GF — усиление выполнено композитным материалом, из полипропилена и стекловолоконного компонента;
  • PPR-AL-PPR — усиление выполнено алюминиевой фольгой;
  • PP-RCT-AL-PPR — это пример сложной аббревиатуры, указывающей на то, что слои изготовлены из разных материалов. В данном случае PP-RCT обозначает внутренний слой из модифицированного полипропилена, обладающего улучшенными термостатическими свойствами, AL — слой алюминиевой фольги, PPR — внешний слой из обычного полипропилена.

Третье обозначение

Третьим параметром в маркировке указывается классификация PN по номинальному давлению, величина которого указывается в барах. От этого значения во многом зависят свойства продукции и область применения.

Так, изделия, армированные алюминиевой фольгой и стекловолокном, в зависимости от этого признака отличаются следующими особенностями:

  • PN 10 — выдерживают до 10 бар и рассчитаны на температуру до 45 °C. Такие изделия применяются в сетях холодного водоснабжения, а также используются при монтаже теплых полов низкотемпературного типа;
  • PN 16 — продукция, рассчитанная на давление до 16 бар и температурой до 60 °C. Применяется для холодного и горячего водоснабжения;
  • PN 20 — выдерживают до 20 бар, а максимальный нагрев составляет до 95 °C. Это наиболее широко используемый тип изделий. Их можно применять для целей холодного и горячего водоснабжения и обогрева помещений;
  • PN 25 — выдерживают до 25 бар и нагрев до 95 °C. Благодаря своим хорошим прочностным параметрам отлично подходят для монтажа стояков и магистральных трубопроводов отопительных сетей, работающих под большим давлением.

Четвертое обозначение

Далее указываются размерные параметры — наружный диаметр и толщина стенки. Их значения приводятся в следующей таблице:

Наружный диаметр, мм

PN -25

PN -20

PN -16

PN -10



Внутренний диаметр, мм

Толщина стенки, мм

Внутренний диаметр, мм

Толщина стенки, мм

Внутренний диаметр, мм

Толщина стенки, мм

Внутренний диаметр, мм

Толщина стенки, мм

16

10.6

2.7

11.6

2.2

20

13.2

3.4

13.2

3.4

14.4

2.8

16.2

1.9

25

16.6

4.2

16.6

4.2

18

3.5

20.4

2.3

32

21.2

3

21.2

5.4

23

4.4

26

3

40

26.6

3.7

26.6

6.7

28.8

5.5

32.6

3.7

50

33.2

4.6

33.2

8.4

36.2

6.9

40.8

4.6

63

42

5.8

42

10.5

45.6

8.4

51.4

5.8

75

50

6.9

50

12.5

54.2

10.3

61.2

6.9

90

60

15

65

12.3

73.6

8.2

110

73.2

18.4

79.6

15.1

90

10



Пятое обозначение

Далее в маркировке указывается класс эксплуатации изделий по ГОСТ. Трубы, армированных стекловолокном и алюминием, отвечают следующим классам эксплуатации:

  • ХВ — сети ХВС, максимальный нагрев до 20 °C;
  • 1 класс — ГВС, предельный нагрев до 60 °C;
  • 2 класс — ГВС, максимальный нагрев до 70 °C;
  • 3 класс — теплые полы, предельный нагрев до 40 °C;
  • 4 класс — теплые полы и радиаторное теплоснабжение, функционирующие при нагреве до 60 °C;
  • 5 класс — радиаторные сети с рабочей температурой до 80 °C.

Шестое обозначение

Следующим указывается значение максимального превышения давления в трубопроводе, которое может выдерживать изделие.

Седьмое обозначение

Последним указывается нормативный документ, по требованиям которого изготовлено изделие. Нормативным документом может быть ГОСТ, ТУ или ISO.

Срок службы

Срок службы армированных полипропиленовых труб, соответствующих требованиям ГОСТ, зависит от их параметров, указанных в маркировке, и условий работы. В частности, большую роль играют температура и давление среды.

Ориентировочные сроки службы разных типов труб, армированных стекловолокном или алюминиевой фольгой, в зависимости от действующей температуры, приведены в таблице.

Температура теплоносителя, °C

Предполагаемый срок службы

Типы продукции

PN-25

PN-20

PN-16

PN-1

Максимальное рабочее давление (кгс/см²)

20

10

33.9

21.7

21.7

13.5

25

33

26.4

21.1

13.2

50

32.3

25.9

20.7

12.9

30

10

9.3

23.5

18.8

11.7

25

28.3

22.7

18.1

11.3

50

27.7

22.1

17.7

11.1

40

10

25.3

20.3

16.2

10.1

25

24.3

19.5

15.6

9.7

50

23

18.4

14.7

9.2

50

10

21.7

23.5

17.3

13.9

25

20

16

12.8

8

50

18.3

14.7

11.7

7.3

60

10

18

14.4

11.5

7.2

25

15.3

12.3

9.8

6.1

50

13.7

10.9

8.7

5.5

70

10

13.3

10.7

8.5

5.3

30

11

8.8

7

4.4

50

10.7

8.5

6.8

4.3

80

5

10.8

8.7

6.9

4.3

10

9.8

7.9

6.3

3.9

25

9.2

7.5

5.9

3.7

95

1

8.5

7.6

6.7

3.9

5

6.1

5.4

4.4

2.8



Структура и преимущества элементов ППР со стекловолоконным армированием

Как уже говорилось, при изготовлении ППР возможно использование двух видов армирующих материалов — стекловолоконного компонента и алюминиевой фольги. Однако именно трубы со стекловолокном для отопления являются оптимальным вариантом.

Состав ППР труб со стекловолокном

Такие изделия обладают трехслойной структурой. Армирующий слой располагается между двумя слоями полипропилена. Технология изготовления предусматривает практически монолитное соединение слоев между собой. Это позволяет почти полностью исключить возможность расслоения армированных стекловолокном труб под воздействием высокой температуры. За счет усиления значительно снижается тепловое расширение, что позволяет монтировать сети отопления из полипропиленовых труб.

Стекловолокно имеет практически такой же коэффициент линейного расширения, как и алюминий (в пределах 0,03-0,035 мм/м×°C). При этом при выполнении функций армирующего материала оно характеризуется целым рядом существенных преимуществ перед алюминиевой фольгой:

  • сплошной бесшовный слой, в отличие от алюминиевой фольги, которая соединяется сваркой, а в некоторых случаях просто укладывается внахлест;
  • отличные антидиффузионные свойства, что позволяет эффективно предотвращать попадание кислорода в теплоноситель. Благодаря этому применение труб, армированных стекловолокном, служит отличной профилактикой коррозии металлических элементов системы;
  • более простой монтаж без необходимости зачистки. Высокое качество и надежность сварных соединений;
  • улучшенная теплоизоляция, которая снижает потери тепла теплоносителя.

Исходя из этих преимуществ можно говорить, что для целей теплоснабжения именно трубы со стекловолокном являются оптимальным вариантом. При выборе также необходимо учитывать типоразмер. Для монтажа стояков лучше всего подходят армированные полипропиленовые трубы PN-20 и PN-25 диаметром не менее 32 мм. Подводку можно выполнять при помощи элементов этого же типа диаметром 20-25 мм.


Источник: сайт компании Lammin (lammin.org)
