Кран трёхходовой для манометра: преимущества, виды и особенности эксплуатации

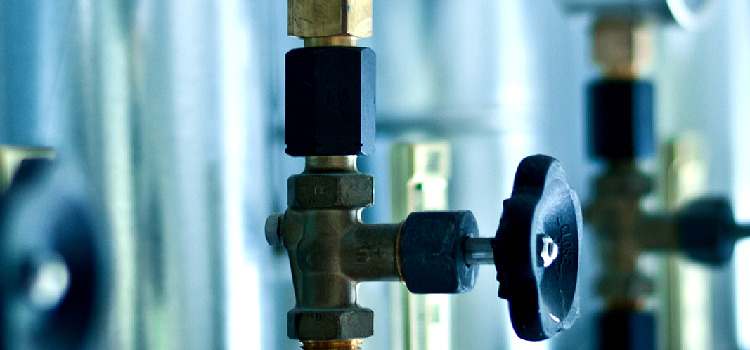

Трёхходовой кран — это устройство, которое монтируется на трубу перед манометром и выполняет сразу несколько функций. Благодаря этому приспособлению производится продувка, профилактическая проверка или полное отключение измерительного манометра. Такие вентили используют в коммуникациях, которые транспортируют холодную воду, а также горячую воду и пар.

Для чего нужен трёхходовой кран?

Благодаря такому вентилю появляется возможность проверки измерительного прибора. Проверка манометра производится посредством подключения к нему контрольного манометра. Рассмотрим ещё три основные функции, которые выполняет трёхходовой манометрический клапан:

• это изделие позволяет осуществлять сброс давления перед манометром, что препятствует залипанию стрелки прибора;
• благодаря такому устройству можно произвести отключение манометра от коммуникации;
• трёхходовой манометрический вентиль позволяет также продувать отвод. Устранение загрязнений влияет на точность показаний манометра;

Обратите внимание! В хозяйственных целях вместо трёхходового крана зачастую применяют проходной вентиль муфтового типа. Он идеально подходит для коммуникаций с небольшими показателями давления.

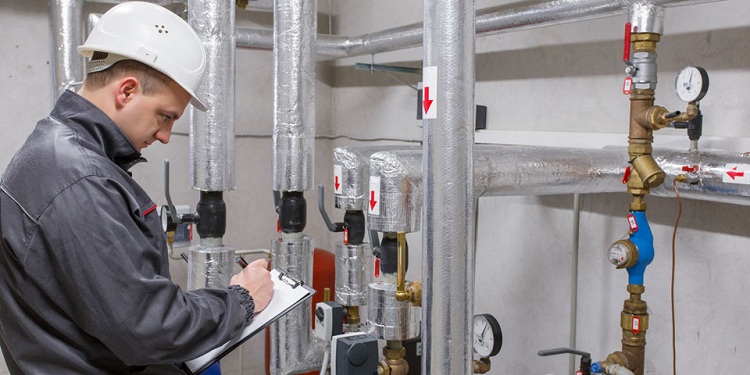

Монтаж этого приспособления является обязательным условием на производствах. Это необходимо для того чтобы выполнять проверки измерительного прибора. Если пренебречь этим пунктом строительных норм и правил (СНиП), манометр может выйти из строя, что повлечёт за собой невозможность измерения давления на данном участке коммуникации. В таких случаях существует большой риск возникновения аварийной ситуации и повреждения трубопровода.

Достоинства трёхходовых вентилей

Как и любое другое изделие, трёхходовой манометрический кран отличается рядом преимуществ, на которые стоит обратить внимание:

• установка такого крана не требует больших усилий;
• устройство не нуждается в индивидуальном контроле;
• этот элемент коммуникации прост в эксплуатации и обслуживании. В случае необходимости ремонт или замена такого устройства не составит труда;
• длительный эксплуатационный срок;
• высокие герметизационные показатели, которые достигаются посредством специальных уплотнителей из тефлона;
• низкий коэффициент гидравлического сопротивления;
• а также такое устройство отличается тем, что в нём нет зон застоя жидкости.

Трёхходовые вентили являются незаменимыми устройствами на производствах различной направленности. Их высокие эксплуатационные показатели позволяют эффективно справляться с возложенными на них задачами.

Виды трёхходовых кранов

На сегодняшний день существует несколько разновидностей этого приспособления. Классифицируются трёхходовые манометрические клапаны в зависимости от способа крепления, а также исходя из конструктивных различий.

Рассмотрим основные виды этого изделия:

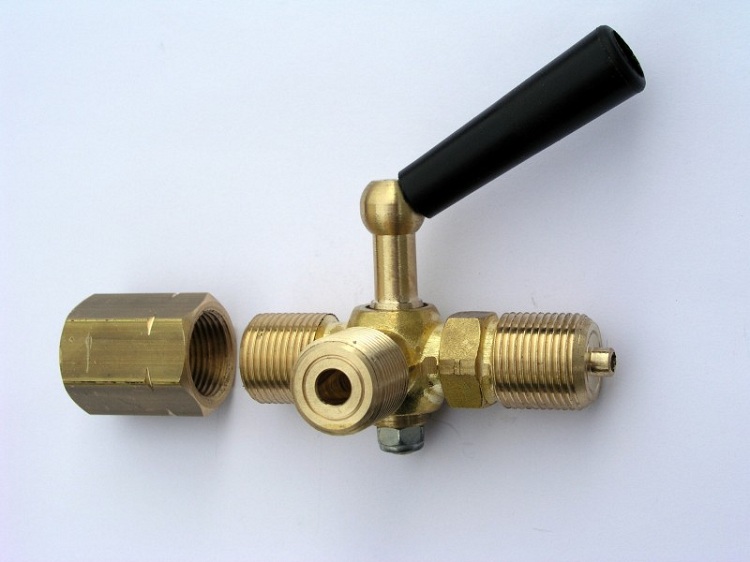

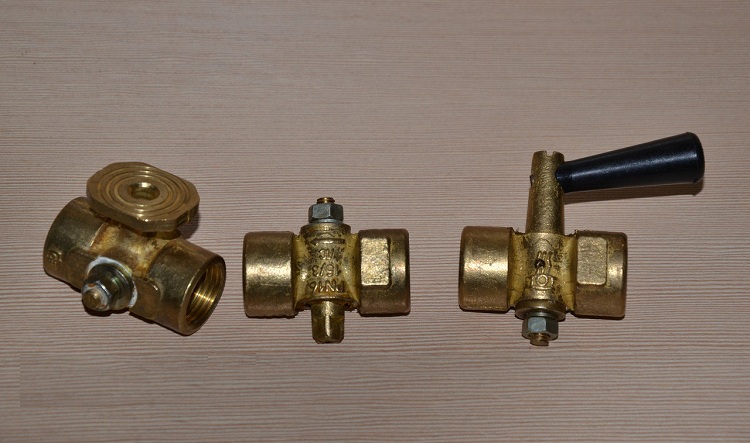

Кран пробковый натяжной трёхходовой для манометра. Такое изделие имеет натяжной вариант герметизации (отсюда и название). Существует 4 основных разновидности пробковых натяжных вентилей. Рассмотрим их:

• Устройство, в котором проходное отверстие имеет с двух сторон трубную или же метрическую резьбу. Третий выход в этом случае выступает в качестве дренажа.
• Приспособление, которое имеет с одной стороны отверстия трубную резьбу, а с другой — метрическую. Как и в предыдущем случае, третий выход приспосабливается под дренаж.
• Третье устройство является, по сути, модификацией первого и второго и оснащается запорным приспособлением. В качестве запорного приспособления выступает рукоятка, имеющая форму рычага или бабочки.
• Устройство, которое оснащено резьбой с двух сторон отверстия, а с третьей имеет специальный фланец для стыковки с измерительным прибором.

Производятся такие трёхходовые вентили из латуни. Латунь является довольно лёгким и пластичным материалом. Стоит отметить, что у таких изделий есть два недостатка:

• такие краны нуждаются в большом усилии, чтобы запустить запорный или переключающий механизм;
• из-за того, что сплав латуни обладает небольшой прочностью, существует риск поломки хвостика пробки при затягивании гайки.

Кран шаровой с дренажем трёхходовой под манометр. Современное приспособление, которое является наиболее популярным вариантом из всех трёхходовых манометрических кранов.

Рассмотрим основные эксплуатационные преимущества шарового крана для манометра:

• простая и удобная конструкция;
• высокие герметизационные показатели;
• практичность (небольшой размер);
• лёгкость установки и простота эксплуатации;
• в проточных зонах не накапливается мусор;
• краны шаровые трёхходовые можно использовать в вязких или застойных зонах.

Полезная информация! Внутри трёхходовых шаровых кранов располагается специальный шар, который имеет прорезь в виде буквы «Г» или «Т». Разновидности шарового крана аналогичны модификациям пробкового устройства, с одной лишь разницей — шаровый вентиль, независимо от особенностей использования, всегда имеет запорную рукоятку.

Шаровой кран с муфтовым отводом. Этот вентиль не является трёхходовым как таковым, но может применяться для выполнения тех же функций. Производятся такие краны из латуни, которая имеет защитный слой хрома. К муфтовому выходу можно подключить дренаж или контрольный манометр для проверки основного измерительного прибора.

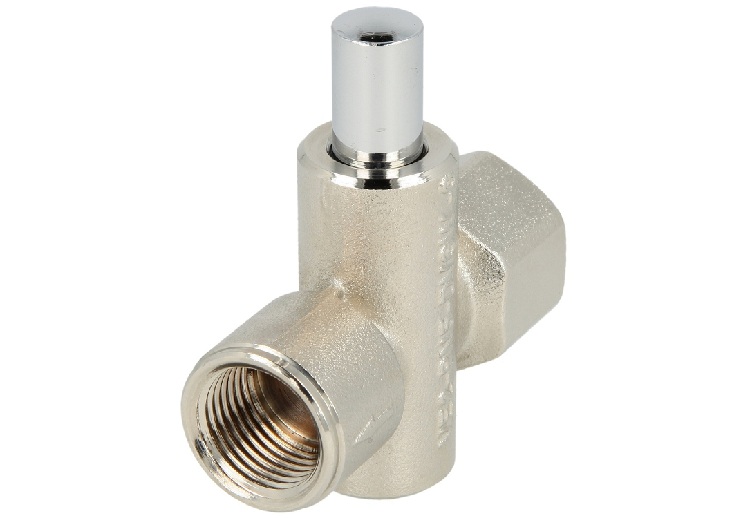

Кран трёхходовой кнопочный под манометр. Это современное устройство, которое имеет одно большое отличие от вышеперечисленных приспособлений — благодаря такому вентилю исключается постоянное воздействие давления среды на измерительный механизм прибора. Замер давления осуществляется следующим образом: нажимается кнопка и на измерительный прибор подают давления для проведения замера. После отпускания кнопки нагрузка на измерительный манометр уходит автоматически.

Особенности эксплуатации шарового трёхходового крана

Трёхходовой вентиль отличается тем, что может находиться в нескольких положениях переключателя. А именно:

Положение № 1. Присоединённый измерительный прибор подключён к коммуникации, в которой измеряются показатели давления рабочей среды.

Положение № 2. В этом положении измерительный прибор не имеет доступа к коммуникации, а, наоборот, подключён к внешней воздушной среде. В таком положении показатель манометра должен быть всегда равен нулю.

Положение № 3. В третьем положении манометр не имеет доступа ни к рабочей среде в коммуникации, ни к воздушному пространству, однако, прибор осуществляет взаимодействие с внешней средой (при продувке).

Положение № 4. Такое положение трёхходового манометрического крана применяется в том случае, когда необходимо провести подключение испытательного манометра к основному измерительному прибору.
