Кран шаровой латунный

Кран шаровой латунный

Шаровые краны относят к категории запорной арматуры. Их используют при монтаже систем водоснабжения, отопительных и канализационных магистралей. Они монтируются на участках отводов различных магистралей и перед сантехническими приборами, которые могут быть демонтированы для замены или профилактики. Компактность такой арматуры, как кран шаровой латунный, а также возможность установки в разных положениях делает его использование актуальным в труднодоступных местах. В представленной статье мы рассмотрим все тонкости выбора и монтажа такого крана.

Что собой представляет кран шаровой латунный

Ранее, до появления шаровых кранов, в трубопроводах применяли стандартный штоковый кран, где в качестве блокиратора потока воды выступала толстая резинка. Она располагалась под штоком, и когда кран закрывали, шток придавливал резинку, перекрывая тем самым поток воды.

Шаровые краны латунные намного удобнее своих предшественников и имеют более современный внешний вид. Единственное ограничение по их установке – возможность накопления солевых отложений на основном элементе конструкции (перекрывающем шаре), что может привести к его поломке. Поэтому в случае содержания большого количества солей в воде стоит позаботиться о должном уровне фильтрации. Шаровые краны широко используются в коммуникациях жилого сектора и в промышленной сфере. Все изделия изготавливают согласно ГОСТу 9702-87.


Большинство новых водопроводных систем монтируется из металлопластиковых труб. Причиной тому: малый вес и простота установки. Наиболее оптимальным вариантом для данного трубопровода является установка шаровых кранов (могут быть выполнены из чистой латуни или из сплава). Латунь – инертный металл, потому он не подвержен влиянию химических веществ, входящих в состав воды.

Такие свойства латуни отражаются и на самой воде: из смесителя вытекает вода, не содержащая «приобретенных» от крана примесей. Кроме того, кран шаровой латунный не подвержен окислению.

Помимо описанных выше плюсов, краны шаровые латунные имеют еще несколько преимуществ:

  • Большой срок эксплуатации без поломок, что обеспечивается применением долговечных материалов.
  • Отличная герметичность. Краны комплектуются тефлоновыми уплотнительными кольцами, обеспечивающими должный уровень герметизации.
  • Привлекательная стоимость и качество изготовления.
  • Малый вес, простота обслуживания и использования.

Где используется кран шаровой латунный

Главной областью применения кранов шаровых латунных являются участки систем водопровода, на которых необходима установка запорной арматуры. Это и отводы водопроводных магистралей, и участки с наличием сантехнических или гидротехнических узлов.

Существуют и никелированные латунные шаровые краны, которые монтируются на трубопроводные магистрали водоснабжения или газопровода в качестве запорной арматуры.

Наиболее распространенные участки для монтажа кранов шаровых латунных:

  • перед гибкой подводкой унитаза;
  • вывод трубы для подключения стиральной или посудомоечной машины;
  • вывод под водонагреватель;
  • в точках стыковки трубы с «байпасом» (обводной участок трубы возле насосной станции) в отопительных системах;
  • в стандартных смесителях для ванн и раковин.

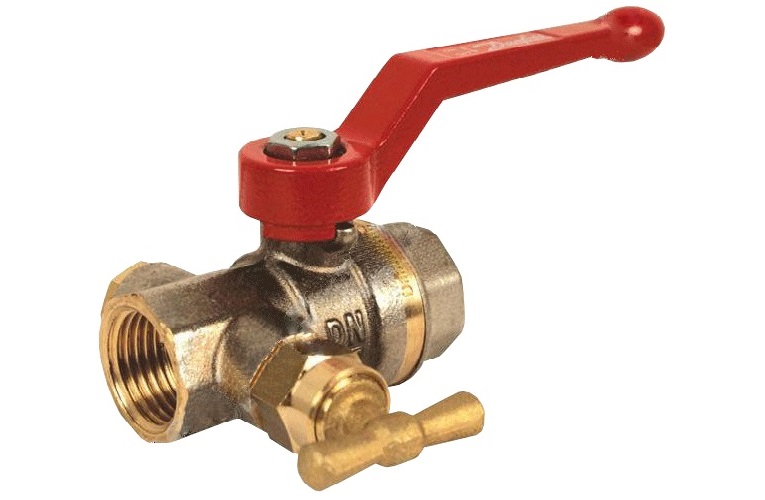

Спускной шаровой кран – это один из видов запорной арматуры для пропускания или перекрывания жидкости (или газа) в трубопроводе. Конструктивно шаровидный запорный элемент не может позволить регулировать силу напора воды, но некоторые модели оснащаются спускными устройствами, делая шаровой кран более универсальным видом запорной арматуры.

Чаще всего краны шаровые латунные со спускным устройством применяются в магистралях, по которым транспортируется газ или жидкость для бытовых и промышленных нужд. Причина массового использования этого вида запорной арматуры – долгий срок службы, малое гидравлическое сопротивление и высокий уровень надежности. Вне зависимости от модификации, спускной механизм автоматически срабатывает при изменении основных показателей выше нормативных.



В качестве защиты от затопления или протечки транспортировочного вещества используют трубки для отвода жидкости (или газа). Иногда с помощью спускного крана делают принудительный сброс транспортируемой жидкости или пара. Среди всего разнообразия кранов шаровых латунных большим спросом пользуются пробно-спускные краны. Кроме их основной функции (сброса), они выполняют и роль лабораторного инструмента, обеспечивая забор проб находящегося в магистрали вещества.

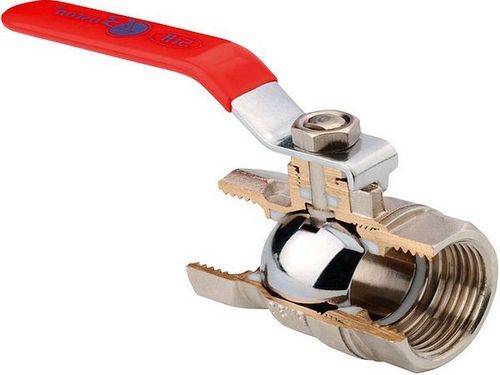

Такой тип крана шарового латунного состоит из корпуса и поворотного механизма, отвечающего за распределение транспортируемого вещества по магистрали. Конструктивно многие модели шаровых кранов отличаются только исполнением корпуса, а шаровой механизм у них практически идентичен.

Поворотный (шаровой) механизм спускового крана полый внутри, а с двух противоположных сторон этой полости расположены отверстия: два входных (для горячей и холодной воды) и одно выходное, из которого подается вода заданной температуры. В запорной же арматуре, в отличие от спускных кранов, шаровой механизм имеет всего два отверстия (по одному с каждой стороны).

Как правило, размер отверстия в шаровом механизме равен сечению трубы водопровода. Отсюда и второе название этих кранов – полнопроходные. В полностью открытом положении такие краны позволяют проходить жидкости или газу абсолютно беспрепятственно, а в поворотном положении (на 90°) проход полностью закрывается.

Почему кран шаровой латунный так широко распространен

Запорная арматура давно уже стала необходимым элементом при планировании отопительных и водопроводных систем в жилом секторе. Наибольшую популярность среди всех видов запорной арматуры приобрел кран шаровой латунный. Его применяют на разных участках магистрали.

Такая популярность шаровых кранов возникла благодаря следующим преимуществам:

  • большой срок службы (без необходимости в постоянном обслуживании);
  • исключительная герметичность (благодаря цельной структуре корпуса);
  • приятный общий вид кранов;
  • простота установки (нужно лишь посадить на резьбу входной и выходной участки трубы).

Есть и предостережения, где оговаривают те случаи, при которых установка кранов шаровых латунных нежелательна. Речь идет о магистралях с большим количеством посторонних примесей в составе транспортируемого вещества. В нормальном режиме работы шаровой механизм достаточно плотно прилегает к фторопластовым накладкам корпуса. Но постоянное воздействие среды с различными примесями может вызвать нарушение герметичности крана.

По способу производства краны шаровые латунные могут быть двух видов: отлитые в пресс-формах или кованые (с помощью механического пресса). Кованые изделия, в отличие от литых, отмечаются большей прочностью и надежностью. Тому есть простое объяснение: при ковке в структуре металла не появляется воздушных полостей, которые характерны для литьевого производства.

Поскольку шаровые краны изготавливают, как правило, не из чистой латуни, а из сплавов, имеющих различные электрохимические потенциалы, то для предотвращения коррозии его покрывают специальным защитным слоем, используя гальванический метод нанесения.

Не рекомендуется также применение кранов шаровых латунных в магистралях с температурой транспортируемого вещества выше +150 °С. Перегрев может вызвать появление в корпусе крана микрополостей, повышающих его хрупкость.

Как устанавливается кран шаровой латунный

Использование шаровых кранов позволяет значительно упростить процесс проведения ремонтных и профилактических работ. Монтаж шаровых кранов предполагает перекрытие потока воды на стояке многоквартирного дома, поэтому перед их установкой необходимо позаботиться о наличии разрешения соответствующих инстанций. Монтаж крана шарового латунного может быть выполнен самостоятельно. Для этого подготавливают требуемые материалы и инструменты. Перечень таких инструментов невелик:

  • разводной ключ (или газовый);
  • ФУМ-лента (для герметизации соединений).

Некоторые рекомендации по монтажу крана шарового латунного для самостоятельной его установки помогут вам выполнить работы максимально быстро и качественно:

  1. Перед заменой шарового механизма стоит перекрыть поток воды и слить ее остатки из системы водопровода. При проведении работ внутри помещений в месте демонтажа арматуры должна находиться емкость для слива воды.
  2. Установку шарового крана стоит производить в тех местах водопровода, к которым будет беспрепятственный доступ к поворотному крану.
  3. Кроме удобства, на место монтажа влияет и маркировка на изделии. Направление стрелки должно совпадать с направлением потока воды по магистрали, иначе система не сможет работать в плановом режиме.

При покупке обязательно обращайте внимание на тип резьбы крана шарового латунного. По ее расположению на корпусе краны разделяют на несколько видов:

  • с наружным типом резьбы, нарезанной с обеих сторон крана;
  • с внутренним типом резьбы, нарезанной с обеих сторон крана;

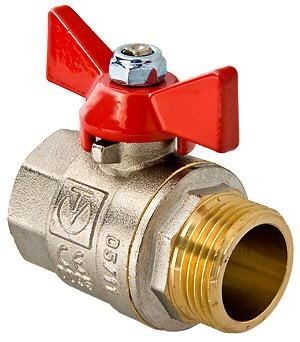

  • с внутренней резьбой с одной стороны и внешней с другой;
  • с внутренней резьбой с одной стороны и «американкой» с другой.

Основное назначение крана шарового латунного – роль запорной арматуры в системах водопровода и канализации.

Используя ФУМ-ленту или льняной шпагат, необходимо контролировать совпадение направления их закручивания с направлением резьбы корпуса крана. По окончании монтажа необходимо убедиться в легкости поворота ручки крана.

Слишком легкое оборачивание крана по своей оси во время накрутки его на трубу говорит о необходимости добавления ФУМ-ленты или шпагата. Закручивание должно проходить с приложением небольшого усилия. Усердствовать тоже не стоит, поскольку корпус может не выдержать и лопнуть.

то необходимо учесть, покупая кран шаровой латунный

Тщательно осматривайте изделие перед покупкой. Кран шаровой латунный должен быть изготовлен действительно из сплава латуни, а не из ЦАМа (сплава цинка и алюминия), из которого производят низкокачественные краны для снижения себестоимости продукции. ЦАМ на 96–98 % состоит из цинка, на 2–3 % из алюминия и содержит до 1 % меди. Этот сплав популярен в автомобильной отрасли, но применение его в качестве запорной арматуры крайне нежелательно из-за короткого срока службы (быстро корродирует). Установка шарового крана из ЦАМа, например, в многоэтажках, приведет к его рассыпанию (в прямом смысле) уже через 1–2 года.

На фото показан шаровой кран из ЦАМа по истечении двух лет эксплуатации:



Самый простой способ отличить латунный кран – проверить его на вес. Латунные краны значительно тяжелее: 8,4–8,6 г/см³ против 6,7 г/см³ у ЦАМа. Еще один способ определения «подлинности» латуни – снять часть гальванического покрытия корпуса. ЦАМ не изменит своего серебристого оттенка, а латунь быстро покажет свой характерный цвет. Лучшим решением при покупке будет выбор крана с проявленным латунным цветом на одном из участков корпуса под гальваническим покрытием.



Проверяйте соответствие параметров выбранного крана шарового латунного требуемым показателям для данной системы водопровода или отопления.

Главными критериями выбора являются его сечение и допустимый уровень давления, при котором он сможет нормально функционировать.

Не помешает при выборе и предпочтение известному изготовителю кранов, в отличие от малоизвестных брендов, качество которых придется испытывать только на практике. Советы профессиональных монтажников водопроводных систем тоже могут стать отличным подспорьем при покупке.

Обращайте особое внимание на внешний вид изделия. Корпус не должен содержать каких-либо неровностей, трещин, наплывов сплава или других недостатков. Стенки крана должны быть одинаковой толщины. Кроме этого, при выборе можно воспользоваться обыкновенным магнитом: на латунь он никак не отреагирует.
