Кран шаровый 3/8: особенности и характеристики

Кран шаровый 38 особенности и характеристики

Ремонт в квартире нередко выполняется с заменой водопроводных коммуникаций, которые включают в себя краны и вентили. От того, насколько обдуманно вы подойдете к выбору комплектующих монтируемой системы, будет зависеть ваше спокойствие и спокойствие ваших соседей снизу, так как при покупке и монтаже некачественных или поддельных элементов водопровода всегда есть риск затопления квартир, расположенных на нижних этажах. Чтобы не допустить подобных ошибок, следует разобраться с основными функциями и предназначением каждого элемента. В этой статье мы разберем, что собой представляет кран шаровый 3/8, узнаем о правилах его эксплуатации, а также выясним, как выбрать качественное изделие.

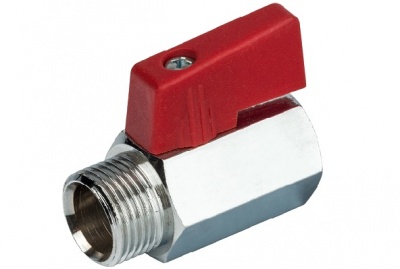

Что собой представляет кран шаровый 3/8

Среди огромного разнообразия запорно-регулирующей арматуры наиболее распространены шаровые краны. Они применяются при устройстве водо- и газопроводов, систем отопления, а также в технологических трубопроводах. Использование полусгона в конструкции крана позволяет производить его монтаж и демонтаж без разбора труб.

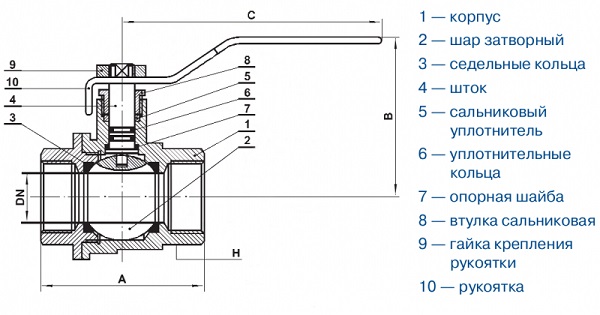

Устройство крана шарового 3/8:

  • Шаровый кран представляет собой стальной корпус, который присоединяется к трубам и позволяет беспрепятственно проходить по нему какой-либо среде.
  • Внутрь корпуса вмонтирован шар, имеющий отверстие. Диаметр шара либо совпадает с внутренним диаметром трубы, либо чуть меньше.
  • Верхняя часть соединяется с рычагом с помощью штока. Рычаг служит для изменения внутреннего сечения механизма.


Стоит отметить, что материалом для запорной арматуры может служить не только сталь, но и чугун или латунь. Также существуют комбинированные варианты с полипропиленовыми деталями.

Кран шаровый 3/8 служит для регулировки потока проходящей через трубопровод среды (при частично закрытом кране). Когда рычаг повернут до упора, шар поворачивается перпендикулярно потоку, тем самым полностью блокируя его.

Шаровые краны классифицируют по следующим параметрам.

По направлению трубы

В зависимости от направления трубы, которую необходимо соединить с использованием таких элементов, они разделяются на:

·         прямые (монтируются на прямых участках трубопровода);

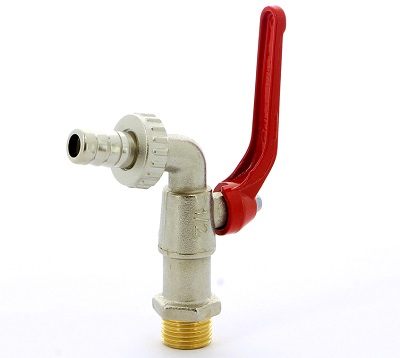

·         угловые (используются при изгибе трубопровода под прямым углом).

По модификации ручек

Прямые и угловые краны могут быть оснащены разными ручками:

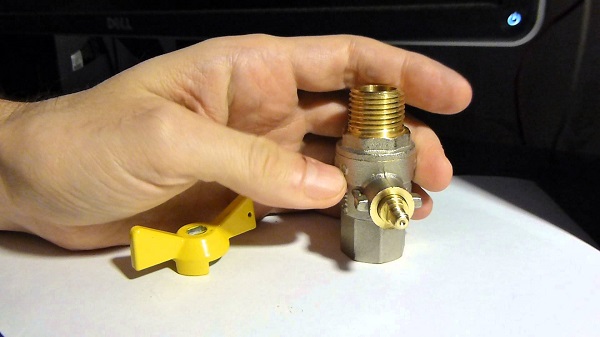

·         Ручки-бабочки используются на кранах с малым сечением, так как для их поворота не требуется больших усилий.

·         Ручки-рычаги устанавливают на магистральных трубопроводах с большим сечением. При большой длине ручки кран легче поворачивается (даже при наличии сильного сопротивления).

По размеру арматуры

Краны отличаются по размеру арматуры. Чаще всего в быту применяется размер 1 и ¾ дюйма. Также широко применяются и другие размеры кранов – 3/8, ½ и 2 дюйма.

По проходному отверстию

Полнопроходные – отверстие в шаре почти равно внутреннему диаметру трубы. Но даже при таких показателях пропускная способность полнопроходного крана составляет 91–99 %.

Стандартнопроходные – отверстие в шаре меньше диаметра трубы на один типоразмер. Пропускная способность при этом составляет около 70–90 %. Чаще всего сокращение напора в таком процентном соотношении не сыграет большой роли.

Неполнопроходные – отверстие в шаре в несколько раз меньше сечения трубы. Пропускная способность неполнопроходных кранов находится в диапазоне от 40 до 70 %. Краны с такими характеристиками устанавливаются осознанно в тех местах трубопровода, где требуется уменьшить напор воды.

По способу соединения

Муфтовые – соединение производится с помощью внутренней или наружной резьбы (цилиндрической или конической). Подобные краны изготавливаются «двухсоставными».

Сварные – крепление кранов к трубе осуществляется с помощью сварки. Сварные краны изготавливаются трехсоставными, при этом ответные части шарового крана присоединяются к трубам с использованием сварки, а сердцевина свободно вынимается для промывки.

Фланцевые – в данном случае название также говорит само за себя. Кран крепится к трубе с помощью двух фланцев. Крепление осуществляется болтами к ответным фланцам. Фланцевые краны изготавливаются моноблочными или трехсоставными.

Комбинированные – здесь можно выбрать из нескольких вариантов и заказать изготовление партии кранов с нужным вам видом соединения. Они могут быть резьбовыми/сварными или фланцевыми, а также могут быть изготовлены под кламповое соединение.

Шаровые краны бывают следующих видов:

1.    Декоративные. Они применяются в тех случаях, когда требуется, чтобы элемент соответствовал общему дизайну.

2.    Специальные. Производятся штучно, например, если требуется установить запорно-регулирующую арматуру на трубопровод нестандартного диаметра.

3.    С внутренней двусторонней резьбой (маркировка ВВ).

4.    С наружной двусторонней резьбой (маркировка НН).

5.    С резьбой с разных сторон (маркировка НВ).

Что необходимо учитывать, выбирая краны шаровые 3/8 дюйма

При покупке кранов следует обращать внимание на некоторые их особенности. В первую очередь следует определиться с диаметром трубы, в которую будет вмонтирован шаровый кран. Далее следует выбрать вид присоединения: наружное/внутреннее, внутреннее/внутреннее или сварка/сварка. Что еще необходимо знать при выборе крана?

  1. Материал, из которого изготовлен шаровый кран.

Краны шаровые производятся из двух видов стали: AISI 304 и AISI 316. Если вы новичок, то определить качество по внешнему виду будет довольно сложно. Поэтому старайтесь выбирать краны, на которых есть надпись, подтверждающая, что они изготовлены из нержавеющей стали.

  1. Материал шара в кране.

Шар также должен быть из нержавейки. Лучший вариант – это блестящий шар без микротрещин или царапин (идеально гладкий). Наличие каких-либо видимых дефектов и помутнений указывает на брак.

  1. Маркировка на корпусе.

На кранах любого производителя (будь то китайский или европейский), имеется хотя бы минимальная маркировка, которая определяет, для чего они предназначены. Если маркировка нанесена нечетко или недостаточно хорошо прорисована, то такой кран шаровый 3/8 является фальсификатом. Существуют обозначения, которые в обязательном порядке должны наноситься на корпус шарового крана. К ним относятся:

  • Dn (или, как у нас принято говорить, «Ду») – условный проход, он же номинальный диаметр крана. Бывает: 5, 8, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100. Или в дюймах: 1/8, 1/4, 3/8, 1/2, 3/4, 1, 1 1/4, 1 1/2, 2, 3, 4.
  • Pn – максимальное рабочее давление. Параметр, который рекомендуется не превышать в рабочем процессе.
  • Логотип – существуют такие производители, которые ставят свой логотип на каждой единице изделия. Отсутствие такого логотипа не является поводом для беспокойства.

Иногда можно встретить другие обозначения, но в таких случаях нужно разбирать конкретного производителя. Вышеперечисленные маркировки являются стандартными и имеются на всех изделиях.

  1. Давление шарового крана.

Необходимо учитывать, что максимально допустимое рабочее давление указывается на кране не просто так. Следует ответственно отнестись к этому моменту. Если вы уверены в том, что в вашей системе будет повышаться давление (кратко- или долгосрочно, неважно), то нужно в обязательном порядке уточнить у продавца максимальное давление, на которое рассчитан кран шаровый 3/8.

  1. Вес крана шарового.

Мнения специалистов по поводу веса крана неоднозначны. Существует мнение, что большой вес крана улучшает его характеристики. Это большая ошибка. При производстве европейских кранов материал используется не очень экономно и это сказывается на их цене. Но есть и такие производители, которые не скрывают маленький вес своего крана и уточняют, что он способен выдержать меньшее давление (к примеру, вместо 65 он выдерживает 34). Цена такого крана значительно ниже, но вы должны четко осознавать, что покупаете кран с меньшим максимальным давлением.

  1. Ручка шарового крана.

Краны из латуни, часто используемые в быту, имеют разный цвет ручек (синие, желтые, красные и белые). Каждый из них имеет свое предназначение. По внешнему виду ручки также разделяются на два типа – «бабочка» и «рычаг». С шаровыми кранами из нержавеющей стали все гораздо проще. Ручки таких кранов имеют синий цвет. Некоторые краны, например, изготовленные из 316-й стали, комплектуются голубой ручкой, но в этом случае это фирменный стиль производителя. Желательно чтобы ручка была изготовлена в форме рычага. Если краном долгое время не пользовались, то повернуть «бабочку» будет тяжело.

  1. Цена шарового крана нержавеющего.

При наличии такого количества нюансов и модификаций стоимость изделия будет сильно варьироваться. Бесспорно, что европейские изделия по качеству превосходят китайские, а 316-я сталь имеет лучшие характеристики по сравнению с 304-й. Понятно, что массивный кран лучше облегченного неполнопроходного. Но, прежде всего, необходимо определиться с другими факторами: рабочим давлением, рабочей температурой, рабочей средой, внешними факторами, способом присоединения крана.

Правила эксплуатации крана шарового 3/8 дюйма



Любое оборудование, при условии правильного монтажа и аккуратной эксплуатации, будет служить больше положенного срока. Шаровые краны для воды предназначены для долгосрочного использования в течение нескольких лет. Чтобы кран прослужил как можно дольше, необходимо придерживаться следующих правил:

1.    Нельзя увеличивать длину ручки. Следует использовать только заводскую, установленную на кране.

2.    Резьба на кране и на трубе обязательно должна совпадать.

3.    Перетягивание соединения может привести к деформации корпуса запорного устройства, а значит, недопустимо.

4.    В случае установки крана в загрязненной среде следует поставить защитную сетку.

Кран шаровый 3/8 может устанавливаться самостоятельно с соблюдением следующих условий:

·         кран должен устанавливаться в таком месте, где не будет помех для свободного поворота ручки;

·         кран и труба должны быть совместимы по диаметрам;

·         кран располагается по направлению потока (на корпусе имеется знак в виде стрелки);

·         чтобы избежать протечек, при соединении рекомендуется намотать на резьбу специальный герметик или паклю (по направлению резьбы);

·         при завершении монтажа необходимо проверить кран на герметичность и произвести пуск воды.

Не существует вечных деталей, поэтому каждое сантехническое устройство рано или поздно вырабатывает свой эксплуатационный срок и требует замены. Одной из причин неполадок шаровых кранов для водопровода является засор в пространстве между прокладкой и шаром или выход из строя резиновой прокладки.

Разбор соединения крана с трубой производится в следующем порядке:

·         перекрыть воду;

·         выкрутить винт, удерживающий рукоятку поворота;

·         снять рычаг поворота;

·         по часовой стрелке открутить часть крана с резьбой, используя для этого отвертку;

·         снять купол крана с помощью плоскогубцев, а также снять пластиковый элемент;

·         произвести осмотр шара, при его повреждении заменить новым;

·         произвести замену устаревших и поврежденных прокладок;

·         после устранения всех неполадок, собрать устройство, соблюдая последовательность шагов в обратном порядке.

После удачного ремонта кран выполняет свои функции, жидкость не протекает и ее поток легко поддается регулировке.



По направлению трубы

В зависимости от направления трубы, которую необходимо соединить с использованием таких элементов, они разделяются на:

·         прямые (монтируются на прямых участках трубопровода);

·         угловые (используются при изгибе трубопровода под прямым углом).

По модификации ручек

Прямые и угловые краны могут быть оснащены разными ручками:

·         Ручки-бабочки используются на кранах с малым сечением, так как для их поворота не требуется больших усилий.

·         Ручки-рычаги устанавливают на магистральных трубопроводах с большим сечением. При большой длине ручки кран легче поворачивается (даже при наличии сильного сопротивления).

По размеру арматуры

Краны отличаются по размеру арматуры. Чаще всего в быту применяется размер 1 и ¾ дюйма. Также широко применяются и другие размеры кранов – 3/8, ½ и 2 дюйма.

По проходному отверстию

Полнопроходные – отверстие в шаре почти равно внутреннему диаметру трубы. Но даже при таких показателях пропускная способность полнопроходного крана составляет 91–99 %.

Стандартнопроходные – отверстие в шаре меньше диаметра трубы на один типоразмер. Пропускная способность при этом составляет около 70–90 %. Чаще всего сокращение напора в таком процентном соотношении не сыграет большой роли.

Неполнопроходные – отверстие в шаре в несколько раз меньше сечения трубы. Пропускная способность неполнопроходных кранов находится в диапазоне от 40 до 70 %. Краны с такими характеристиками устанавливаются осознанно в тех местах трубопровода, где требуется уменьшить напор воды.

По способу соединения

Муфтовые – соединение производится с помощью внутренней или наружной резьбы (цилиндрической или конической). Подобные краны изготавливаются «двухсоставными».

Сварные – крепление кранов к трубе осуществляется с помощью сварки. Сварные краны изготавливаются трехсоставными, при этом ответные части шарового крана присоединяются к трубам с использованием сварки, а сердцевина свободно вынимается для промывки.

Фланцевые – в данном случае название также говорит само за себя. Кран крепится к трубе с помощью двух фланцев. Крепление осуществляется болтами к ответным фланцам. Фланцевые краны изготавливаются моноблочными или трехсоставными.

Комбинированные – здесь можно выбрать из нескольких вариантов и заказать изготовление партии кранов с нужным вам видом соединения. Они могут быть резьбовыми/сварными или фланцевыми, а также могут быть изготовлены под кламповое соединение.

Шаровые краны бывают следующих видов:

1.    Декоративные. Они применяются в тех случаях, когда требуется, чтобы элемент соответствовал общему дизайну.

2.    Специальные. Производятся штучно, например, если требуется установить запорно-регулирующую арматуру на трубопровод нестандартного диаметра.

3.    С внутренней двусторонней резьбой (маркировка ВВ).

4.    С наружной двусторонней резьбой (маркировка НН).

5.    С резьбой с разных сторон (маркировка НВ).

Что необходимо учитывать, выбирая краны шаровые 3/8 дюйма

При покупке кранов следует обращать внимание на некоторые их особенности. В первую очередь следует определиться с диаметром трубы, в которую будет вмонтирован шаровый кран. Далее следует выбрать вид присоединения: наружное/внутреннее, внутреннее/внутреннее или сварка/сварка. Что еще необходимо знать при выборе крана?

  1. Материал, из которого изготовлен шаровый кран.

Краны шаровые производятся из двух видов стали: AISI 304 и AISI 316. Если вы новичок, то определить качество по внешнему виду будет довольно сложно. Поэтому старайтесь выбирать краны, на которых есть надпись, подтверждающая, что они изготовлены из нержавеющей стали.

  1. Материал шара в кране.

Шар также должен быть из нержавейки. Лучший вариант – это блестящий шар без микротрещин или царапин (идеально гладкий). Наличие каких-либо видимых дефектов и помутнений указывает на брак.

  1. Маркировка на корпусе.

На кранах любого производителя (будь то китайский или европейский), имеется хотя бы минимальная маркировка, которая определяет, для чего они предназначены. Если маркировка нанесена нечетко или недостаточно хорошо прорисована, то такой кран шаровый 3/8 является фальсификатом. Существуют обозначения, которые в обязательном порядке должны наноситься на корпус шарового крана. К ним относятся:

  • Dn (или, как у нас принято говорить, «Ду») – условный проход, он же номинальный диаметр крана. Бывает: 5, 8, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100. Или в дюймах: 1/8, 1/4, 3/8, 1/2, 3/4, 1, 1 1/4, 1 1/2, 2, 3, 4.
  • Pn – максимальное рабочее давление. Параметр, который рекомендуется не превышать в рабочем процессе.
  • Логотип – существуют такие производители, которые ставят свой логотип на каждой единице изделия. Отсутствие такого логотипа не является поводом для беспокойства.

Иногда можно встретить другие обозначения, но в таких случаях нужно разбирать конкретного производителя. Вышеперечисленные маркировки являются стандартными и имеются на всех изделиях.

  1. Давление шарового крана.

Необходимо учитывать, что максимально допустимое рабочее давление указывается на кране не просто так. Следует ответственно отнестись к этому моменту. Если вы уверены в том, что в вашей системе будет повышаться давление (кратко- или долгосрочно, неважно), то нужно в обязательном порядке уточнить у продавца максимальное давление, на которое рассчитан кран шаровый 3/8.

  1. Вес крана шарового.

Мнения специалистов по поводу веса крана неоднозначны. Существует мнение, что большой вес крана улучшает его характеристики. Это большая ошибка. При производстве европейских кранов материал используется не очень экономно и это сказывается на их цене. Но есть и такие производители, которые не скрывают маленький вес своего крана и уточняют, что он способен выдержать меньшее давление (к примеру, вместо 65 он выдерживает 34). Цена такого крана значительно ниже, но вы должны четко осознавать, что покупаете кран с меньшим максимальным давлением.

  1. Ручка шарового крана.

Краны из латуни, часто используемые в быту, имеют разный цвет ручек (синие, желтые, красные и белые). Каждый из них имеет свое предназначение. По внешнему виду ручки также разделяются на два типа – «бабочка» и «рычаг». С шаровыми кранами из нержавеющей стали все гораздо проще. Ручки таких кранов имеют синий цвет. Некоторые краны, например, изготовленные из 316-й стали, комплектуются голубой ручкой, но в этом случае это фирменный стиль производителя. Желательно чтобы ручка была изготовлена в форме рычага. Если краном долгое время не пользовались, то повернуть «бабочку» будет тяжело.

  1. Цена шарового крана нержавеющего.

При наличии такого количества нюансов и модификаций стоимость изделия будет сильно варьироваться. Бесспорно, что европейские изделия по качеству превосходят китайские, а 316-я сталь имеет лучшие характеристики по сравнению с 304-й. Понятно, что массивный кран лучше облегченного неполнопроходного. Но, прежде всего, необходимо определиться с другими факторами: рабочим давлением, рабочей температурой, рабочей средой, внешними факторами, способом присоединения крана.

Правила эксплуатации крана шарового 3/8 дюйма
