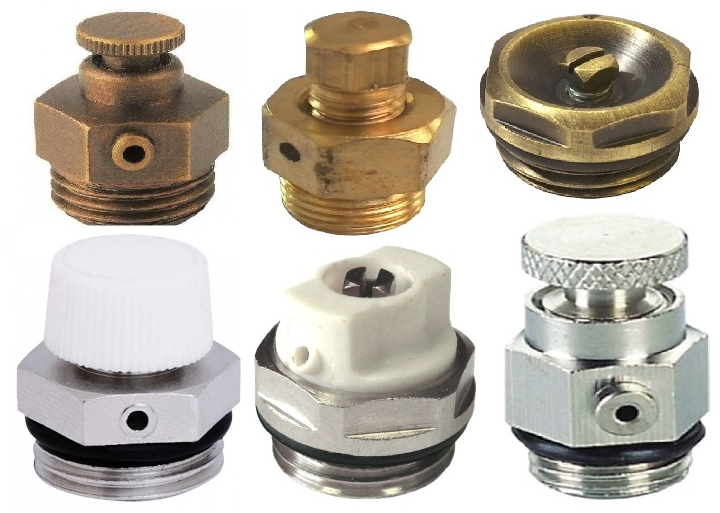

Кран Маевского – стравливающая воздух запорная арматура

Кран Маевского – стравливающая воздух запорная арматура

Несмотря на известность и популярность данного словосочетания, в официальной документации термин «Кран Маевского» не употребляется. В специальной литературе и документах данный прибор называется «Игольчатый радиаторный воздушный клапан». Однако большинство сантехников все же придерживаются «народного» названия, чтобы подчеркнуть, что это изобретение нашего земляка.

История изобретения крана Маевского

До 1931 года проблему скопления воздуха в батареях центрального отопления решали установкой обычных кранов. Достаточно было открыть его, подставив ведро, и закрыть, когда закончится воздух и потечет вода. Однако степень ответственности жителей оказалась невысокой, поэтому многие набирали из этого крана воду для хозяйственных нужд несмотря на уговоры и угрозы со стороны представителей коммунальных служб. Это приводило к опасным скачкам давления в городской системе отопления.

Была поставлена задача разработать устройство, которое позволяло бы стравливать воздух, но не давало бы набирать воду. В 1931 конструктор Роев представил такое устройство, а спустя два года более практичный вариант предложил ленинградский инженер Чеслав Маевский. Его конструкция отличалась более надежным запором«конус в конус». В современных устройствах используется такой же принцип, поэтому их традиционно называют «кранами Маевского».

Устройство и принцип действия

Устройство крана Маевского
Данное приспособление используется во всех обогревательных приборах, подключаемых к центральной системе водяного отопления(радиаторы, полотенцесушители). В воде неизбежно присутствует растворенный воздух. В радиаторе вода остывает и часть воздуха выделяется в виде пузырьков, которые постепенно скапливаются и образуют воздушную камеру.

Из-за данного явления эффективность батареи снижается, а иногда целые секции оказываются холодными. Стравливание воздуха, образующего описанные пустоты, и является главной задачей крана Маевского. Несмотря на разнообразие форм и дизайна  оформление современных радиаторов и полотенцесушителей подразумевает соответствующий дизайн для воздушного крана), внутреннее устройство у всех клапанов одинаковое.

В основе конструкции – конусный шток, входящий в идеально подогнанное отверстие такой же формы. Это и есть основа конструкции, остальные элементы нужны для подключения к отопительному прибору, поэтому могут отличаться присоединительным размером и другими особенностями. При покупке воздушного крана обязательно нужно убедиться, что присоединительный диаметр соответствует таковому на вашем отопительном приборе (стандартные диаметры – 1/2, ¾ и 1 дюйм).

Как стравить воздух при помощи крана Маевского

Устройство разработано таким образом, чтобы использовать его можно было самостоятельно – без специализированных инструментов и профессиональных навыков. Это нужно делать всякий раз, когда теплоотдача радиатора или полотенцесушителя заметно снижается. Обычно наличие воздуха можно почувствовать рукой, ощупав радиатор. Некоторые его части будут заметно холоднее иногда и весь прибор холоднее, чем другие).

Чтобы решить проблему, достаточно выполнить следующие шаги:

  • Подготовить ведро и тряпку. Ведро следует подставить под кран, а тряпка нужна на случай, если вода всё же попадет на пол.
  • Открыть кран поворотом на 180°. Современные краны обычно имеют для этого специальную ручку, но иногда может потребоваться ключ или отвертка (обычно – прямой шлиц).
  • Воздух должен выходить с сильным шипением. Если шипения нет или оно едва различимо, нужно аккуратно попытаться открыть кран сильнее.
  • Дождаться, когда закончится воздух и пойдет вода. Теперь кран следует закрыть и вытереть досуха.

Отдельную категорию представляют автоматические воздушные краны. В основе их конструкции также лежит запор «конус в конус», но механизм срабатывания полностью автоматизирован, благодаря чему участие человека не требуется. У многих автоматика вызывает опасение, поскольку нет ощущения полного контроля над таким краном. Однако беспокоиться не следует, это очень надежные устройства, автоматически запирающиеся, как только через них начинает проходить вода.

Самостоятельная установка

Установка крана Маевского
Установить воздушный клапан самостоятельно совсем не сложно, поскольку обычно все приборы уже имеют соответствующие присоединительные элементы. Если такой элемент не предусмотрен, самостоятельная установка нежелательна. В остальных случаях не потребуется редких инструментов и специальных знаний.

Работы по установке следует проводить, когда в отопительной системе нет теплоносителя. При подключении к городской системе централизованного отопления это можно сделать летом. Если используется собственное отопление в частном доме, то следует слить теплоноситель самостоятельно. Если есть возможность выключить из системы отдельный радиатор отопления – это оптимальный вариант (обычно внизу присутствует специальный кран, через который можно слить воду).

В целом алгоритм установки клапана выглядит следующим образом:

1. Убедитесь, что в радиаторе нет теплоносителя.
2. Выкрутите заглушку и установите клапан (желательно заранее подготовить все ключи, которые понадобятся).
3. После пуска воды выпустите лишний воздух через установленный клапан.

В старых радиаторах из чугуна нет отверстия для крана Маевского. Но толщина материала позволяет просверлить его и нарезать резьбу самостоятельно. Для этого помимо ключей потребуется также дрель и метчик соответствующего диаметра.

Особенности установки и обслуживания

Обратите внимание, что автоматический клапан нельзя устанавливать на трубы, подключенные к городской теплосети. Здесь подходят только устройства, запираемые вручную, а тонкая автоматика быстро выходит из строя из-за загрязнения воды в коммунальной системе. Также на работе автоматического клапана отрицательно сказываются гидроудары и перепады давления, характерные для городской отопительной сети.

Основные правила использования крана Маевского:

  • Кран должен устанавливаться непосредственно на отопительный прибор, без промежуточных элементов.
  • Перед любыми работами по установке, использованию или обслуживанию клапана необходимо убедиться, что под рукой есть ведро, тряпка и все необходимые инструменты.
  • С выходящим из крана газом следует быть осторожным, поскольку он вполне может оказаться легковоспламеняющимся.
  • Запрещено оставлять клапан в открытом состоянии, даже если в системе нет воды. Главная поломка, которой подвержен кран – засоры из-за кусочков ржавчины или мусора. Эту проблему несложно устранить при помощи обычной иголки или булавки.

Кран Маевского – очень простое устройство, в котором практически нечему ломаться. Главное, чтобы он был изготовлен из качественных сплавов, которые сохранят свою целостность и не поддадутся коррозионному воздействию химически активных веществ. Если же прочистка не помогает, вероятно, запорный механизм клапана действительно был поврежден присадками теплоносителя.

В таком случае ремонт невозможен, необходима замена. К счастью, сделать это несложно (алгоритм установки был описан выше), а стоит кран Маевского из качественных материалов относительно недорого. Возможен также вариант, что засорился не клапан, а сам радиатор, но в таком случае без помощи специалиста уже не обойтись.

Источник: сайт компании «СтройКомСнаб» (http://s-k-s.ru/)
