Коническая трубная резьба: применение и стандарты

Коническая трубная резьба применение и стандарты

В домашних водопроводах сейчас встретить привычные стальные трубы можно разве что там, где капитальный ремонт не делался десятилетиями. Из области бытового применения они вытеснены металлопластиковыми и полипропиленовыми трубами. С появлением последних с их абсолютной герметизацией соединений из стальной трубы практически перестали делать и стояки, и разнообразные розливы отопительных и водопроводных систем.

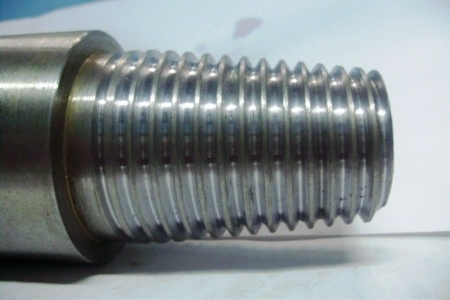

Канонический образец того, о чем написана эта статья.

Однако там, где нужна повышенная механическая прочность, традиции остаются в силе. Основных причин для применения традиционного материала сейчас можно назвать две:

  • внешние механические воздействия.
  • высокое давление трубопровода.

Там, где водопровод проходит, к примеру, на небольшой глубине под грунтовой дорогой, его будет разумным сделать именно стальным. Полипропиленовая труба может быть просто расплющена весом проезжающего грузовика.

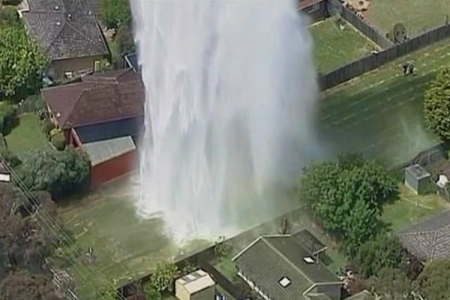

Здесь явно не последовали этому правилу.

В некоторых местах использование для соединения канализационных или водопроводных труб сварки является невозможным либо нежелательным. Причиной может стать неудобство доступа или взрывоопасная внешняя среда.

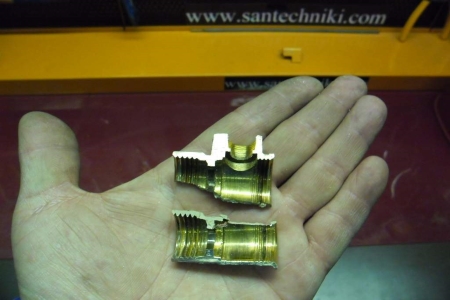

Определенно, иногда лучше обойтись без сварки.

Кроме того, ряд соединений необходимо сделать разборными.

Для соединения труб традиционно используются резьбовые соединения, которые так и называются — трубные. Одна из их ключевых особенностей — сглаженные гребни резьбы — позволяет использовать для обеспечения герметичности таких соединений как быстротвердеющие герметики, так и герметизирующие ленты, и традиционно применяемое в сантехнике органическое волокно — лен.

Виды резьбы

Трубные резьбы делятся на две основных категории:

  • цилиндрические.
  • конические.

Если с цилиндрической резьбой все, кажется, понятно — эти резьбы можно видеть везде и всегда, то что такое коническая и зачем она может быть нужна?

Коническая резьба

Конической называется трубная резьба с диаметрами — внутренним, внешним и средним — уменьшающимся к концу резьбы. Конец трубы с нарезанной резьбой представляет собой в профиль не цилиндр, а конус.

Основных применения у такой резьбы два.

  • в случае изношенной или частично сорванной внутренней резьбы резьбового соединения, которое не может быть в силу каких-либо причин заменено полностью. коническая резьба с чуть большим максимальным диаметром может обеспечить на какое-то время герметичность соединения.

Совет: этот метод применяется лишь в качестве временной полумеры. Пример — когда зимой нужно срочно запустить систему отопления, не вызвав ее разморозку. При первой возможности соединение должно быть заменено полностью.

  • по тексту гост 6211 81 резьба трубная коническая используется в случае, когда нужно обеспечить герметичность трубопровода, находящегося под очень большим давлением. типичный случай — гидравлические системы, приводящие в действие тяжелую технику.

Стандарты

Упомянем и существующие стандарты.

  • Резьба трубная коническая ГОСТ 6211 81 должна обладать профилем с углом 55 градусов. Ее вершины и впадины, как и у цилиндрической трубной резьбы, обязательно скругляются.

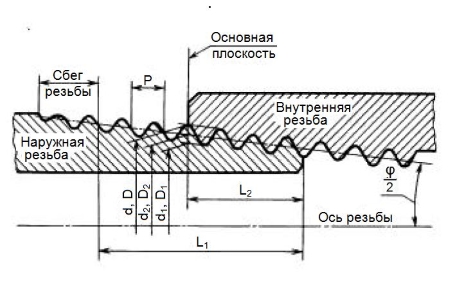

Здесь отлично виден профиль резьбы.

  • По ГОСТ резьба коническая трубная различается шагом резьбы, причем для каждого диаметра характерен свой шаг. Под шагом понимается количество витков на один дюйм.
  • Трубная коническая резьба ГОСТ 6211 81 имеет, независимо от диаметра, фиксированный угол, на который поверхность конуса отклоняется от оси трубы. Он берется равным 1°47’24». Это соответствует уклону 1:16.
  • Диаметр труб, для которых используются конические резьбы, ограничен шестью дюймами. Для труб большего диаметра используется сварка или фланцевые соединения.
  • По тексту ГОСТ резьба трубная коническая должна обладать фиксированным соотношением среднего, внешнего и внутреннего диаметра с длиной резьбы. При этом разделяются рабочая и полная длина наружной резьбы. Однако допустимы и резьбы меньшей длины. При этом соотношение рабочей длины резьбы к полной длине, которую имеет наружная  резьба коническая трубная ГОСТ регламентирует жестко. Логично, в общем — резьбовое соединение, которое держится лишь на двух-трех крайних нитках, может обеспечить герметичность, но явно не будет обладать достаточной прочностью.
  • Обозначение трубной конической резьбы тоже определяется ГОСТом. Туда входит буква R, собственно, и обозначающая, что мы имеем дело с наружной конической трубной резьбой, и размер резьбы. Левые резьбы, как и в случае цилиндрических резьбовых соединений, помечаются буквами LH. Внутренняя коническая резьба помечается буквой Rc, внутренняя цилиндрическая — Rp. При чем здесь цилиндрическая? Дело в том, что часто наружные конические резьбы используются в паре именно с цилиндрическими внутренними соответствующего шага.

Давайте остановимся чуть подробнее на том, какое может иметь резьба трубная коническая обозначение  в разных случаях.

Обозначения

Резьбовое соединение здесь, поскольку могут соединяться резьбы разных типов, обозначается дробью, в котором числитель — внутренняя резьба, а знаменатель — внешняя. Так, Rp/R 3/4 LH — это левое резьбовое соединение, включающее трубную цилиндрическую внутреннюю резьбу и коническую наружную диаметром три четверти дюйма.

Разумеется, при соединении резьб разных типов всегда стоит ограничивать свой энтузиазм в области приложения силы, чтобы не получилось так:

Сила не всегда права.

По материалам «О трубах.ру».
