Конфигурация систем водяного отопления

Конфигурация систем водяного отопления

Система водяного отопления загородного дома, как правило, содержит:

— котельную;
— систему разводки труб;
— отопительные приборы.

У традиционных систем отопления есть несколько способов разводки трубопроводов. Эти способы зависимы от следующих факторов:

— места прокладывания магистрали подачи воды к котлу;
— способа соединения подающих стояков и отопительных приборов;
— места расположения стояков;
— схем прокладки магистралей.

Существуют системы с верхней и нижней разводкой трубопроводов магистралей. В случае верхней разводки магистралей подогретый теплоноситель поступает сверху в стояки (с чердака). В случае нижней разводки трубопроводов магистралей он подаётся снизу (из подвала). Отметим, что вне зависимости от схемы разводки магистральных трубопроводов, расширительный бак всегда устанавливается в самую высокую точку всей отопительной системы. Водонагревательный котёл же должен всегда монтироваться внизу — на первом этаже либо в подвале.

По схеме расположения труб стояков, системы водяного отопления принято подразделять на:

— однотрубные вертикальные;
— однотрубные горизонтальные;
— тупиковые двухтрубные вертикальные;
— проточные двухтрубные с попутным движением воды;
— двухтрубные.

Существуют также и некоторые другие способы подключения. Но мы рассмотрим лишь некоторые из них.

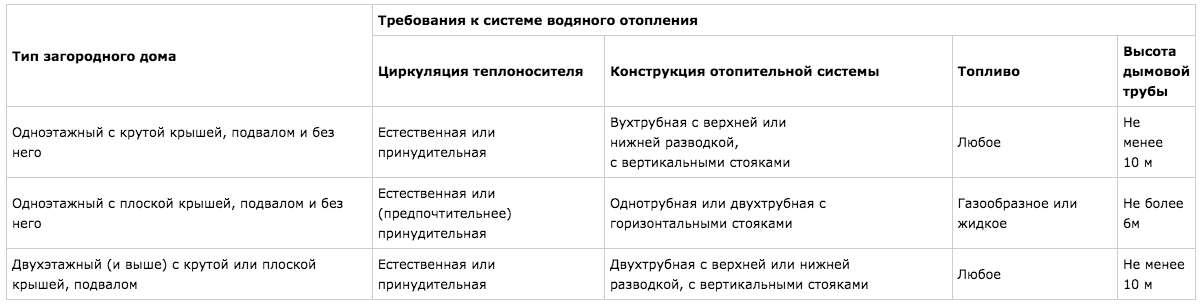

Выбор конфигурации системы водяного отопления в зависимости от особенностей дома

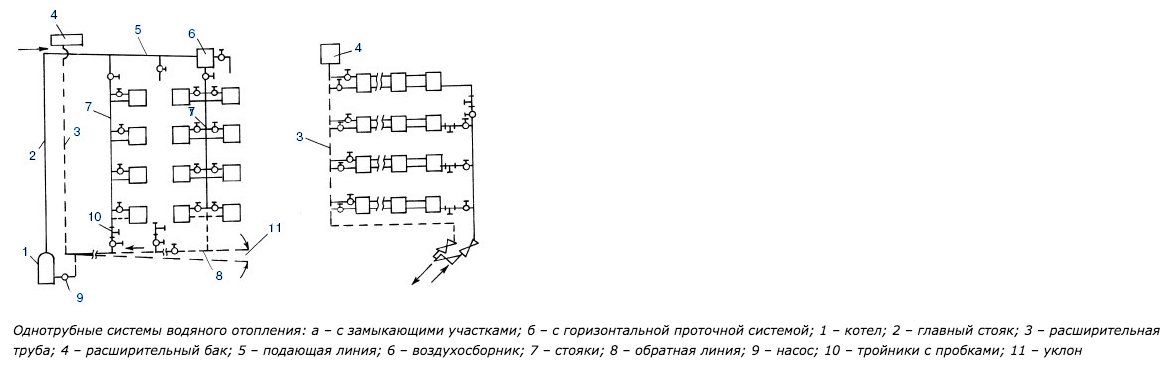

Однотрубная горизонтальная система. В такой системе вода двигается в одном и том же направлении. Минимальная длина трубопровода обеспечена тем, что вода после протекания через приборы отопления возвращается опять в систему подачи. Следовательно, расход подающего трубопровода постоянный по всей его длине. Снижается при этом только температура воды. Связано это с тем, что более холодная вода поступает от приборов отопления. Если отвод тепла фиксированный, то площадь поверхности, которая отдаёт тепло, должна возрастать вместе с увеличением расстояния до водонагревателя.

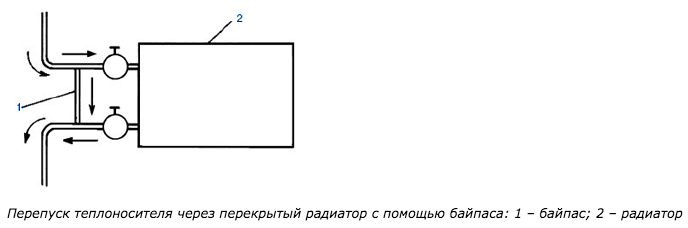

Существенный недостаток горизонтальной однотрубной системы — невозможность регулировки потока тепла. Ведь отопительный прибор способен работать лишь тогда, когда приборный вентиль либо полностью открытый, либо полностью закрытый. Частичное регулирование выполняется при помощи вспомогательных устройств. Но это экономически не оправдано. Так, для выполнения пропуска теплоносителя через перекрытый прибор отопления, надо смонтировать дополнительные перемычки. Эти перемычки называются байпасами. Байпасы позволят регулировать объём воды, которая поступает в приборы отопления. Однако установка байпасов в системе часто ухудшает внешний вид. Также недостатком такого решения является то, что повышается температура на поверхности перепуска воды и на поверхности трубы.


Однотрубная вертикальная система. Как правило, в тех домах, которые строились в несколько этажей, используема некоторая разновидность однотрубной системы подачи теплоносителя. Такая система снабжена верхней разводкой и прокладывается по чердаку подающего трубопровода. От этого подающего трубопровода отходят вниз вертикальные параллельные стояки. Эти стояки подают воду в радиаторы. При этом радиаторы должны быть расположены на разных этажах, но строго друг над другом. В такой системе температура теплоносителя в трубопроводе подачи одинакова в точке входа для любого нисходящего стояка. Следовательно, температура изменяется уже в самих стояках. Если эксплуатируется система с вертикальными стояками, то все приборы отопления присоединяются к общему стояку, и это не зависит от того, на каком именно этаже расположены приборы отопления.


В отличие от двухтрубных, однотрубные системы традиционного отопления с виду более эстетичны. Кроме того, они более дешёвы. Однако обустроить такую систему можно только в таких домах, которые располагают чердачным помещением. И лишь в таких домах можно без вреда для интерьера самого верхнего этажа смонтировать вверху разводку системы.

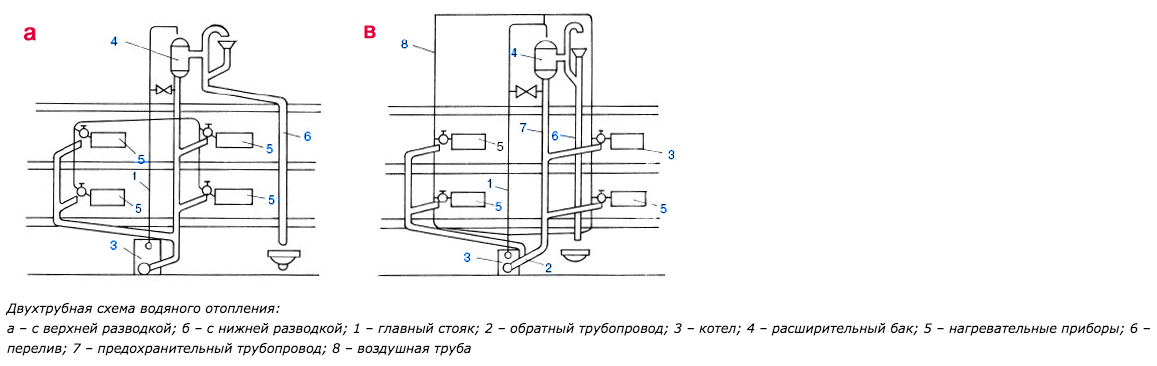

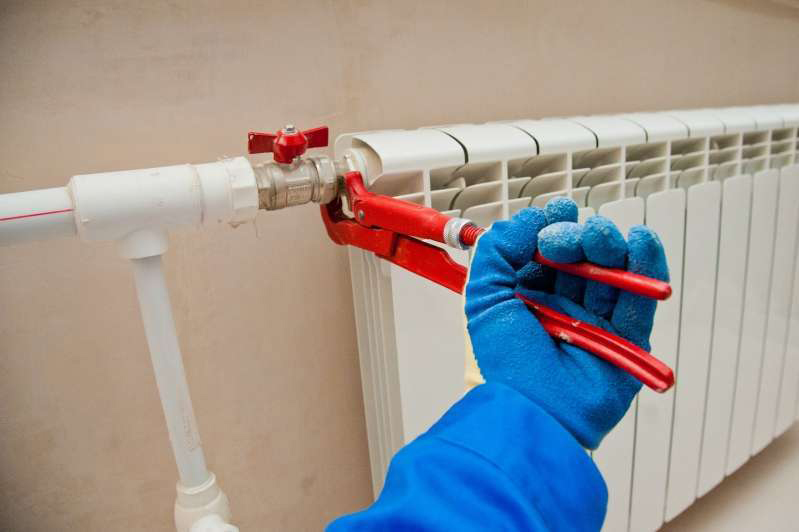

Двухтрубные системы водяного отопления. Двухтрубная система водяного отопления — самая распространённая. В случае её применения, каждый отопительный элемент располагает двумя подходящими к нему трубами: прямой и обратной. Первая труба служит для подачи подогретой воды в прибор отопления. Вторая же — для отвода более охлаждённой воды.

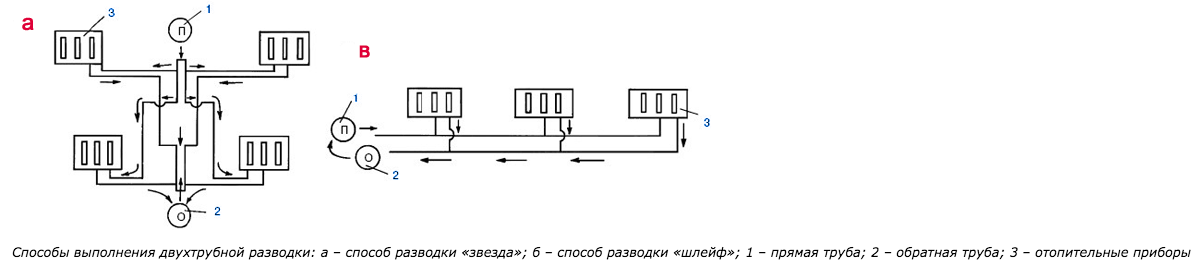

Для двухтрубных систем возможно монтирование системы несколькими способами:

1) в форме звезды. При этом обратная и прямая трубы отходят от общего трубопровода к каждому прибору отопления. Следовательно, и прямая, и обратная трубы, которые идут от котла и к нему, имеют столько же ответвлений, сколько отопительных приборов было установлено в доме;
2) в виде шлейфа. При этом и прямая, и обратная трубы обходят последовательно каскад отопительных приборов. Если используется такая схема разводки, то те приборы отопления, которые располагаются ближе всего к котлу, нагреваются сильнее. Те же приборы, которые располагаются в самом конце, получают лишь остатки тепла, которое не успело перейти в предыдущих радиаторах каскада в помещения. Чтобы разница температур не была слишком большой, прибегают к увеличению сечения труб по мере приближённости к котлу.


Недостаток двухтрубной системы — потеря гидравлического давления в каждом контуре (то есть в каждом радиаторе). Следовательно, давление всё больше и больше падает по мере удаления от котла. Для того, чтобы обеспечить равное давление во всём каскаде отопительных приборов, нужно предусматривать специальные меры. Двухтрубные системы, в свою очередь, также подразделяются на системы тупиковые и системы с попутным движением теплоносителя в магистралях.

Системы с тупиковым движением теплоносителя аналогичны однотрубным вертикальным системам. Единственной разницей является то, что радиаторы каждого этажа подключаются параллельно между входящим и исходящим стояками. Тупиковая система имеет два кольца циркуляции разных длин. Более короткое кольцо проходит через тот стояк, который ближе всего к котлу. Более длинное же кольцо проходит через наиболее удалённый от котла стояк.

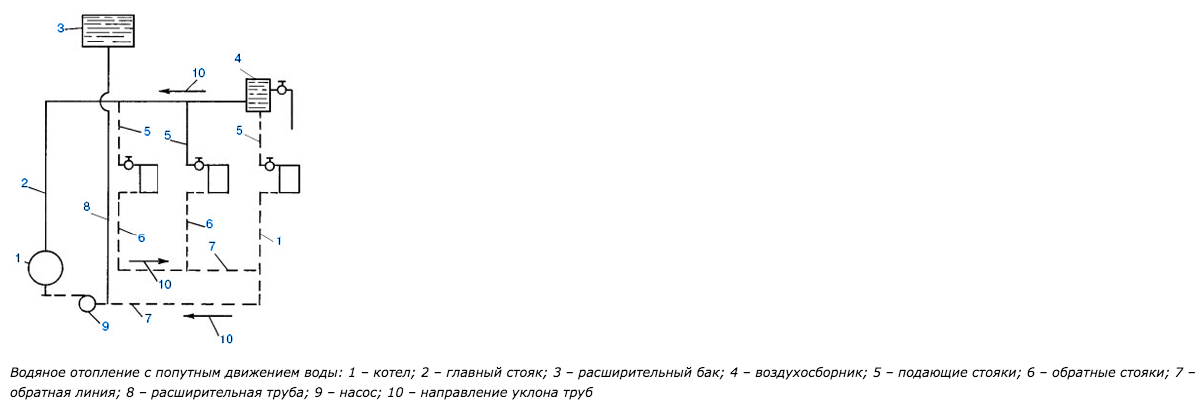

Реализованная двухтрубная система попутного движения теплоносителя наделена всеми достоинствами, которые присущи двухтрубным системам. И одновременно, такая система лишена того недостатка, который связан с перепадом давления в приборах отопления по мере удаления от котла, как в случае двухтрубной системы с тупиковым движением воды. При попутном движении, горячая вода из теплового генератора подходит по трубопроводу подачи к трубам. При этом подающий трубопровод постепенно уменьшается в сечении. После этого теплоноситель движется к приборам-нагревателям. От радиаторов вода поступает назад в трубопровод обратного отвода. При этом обратный трубопровод расположен параллельно подающему трубопроводу. Обратный трубопровод призван собирать воду из радиаторов. При этом обратный трубопровод тоже меняет сечение: самая широкая его часть собирает теплоноситель с наиболее удалённого от котла радиатора, а самая тонкая — от наиболее близкого. При этом вода проходит одинаковый путь за одинаковое время в любом из радиаторов.

Немного о теплоносителе. На первый взгляд, простой вопрос - какой выбрать теплоноситель для системы отопления, требует очень серьезного подхода. Еще до недавнего времени широко использовалась обычная вода. Да, это совершенно безопасный и безвредный теплоноситель, но все же имеющий ряд недостатков, которые заставляют нас обратиться к более современным разработкам. А выбор продукции велик. Но и здесь можно выбрать совершенно не уступающий воде, по своим экологическим характеристикам. Например, теплоноситель теплый дом, основой которого является пропиленгликоль. "Теплый дом эко" – широко применяют для открытых систем отопления, это экологически чистый теплоноситель, который уверенно можно использовать не только для обогрева жилых помещений, но и в пищевой промышленности.

Современные антифризы защитят систему отопления в вашем доме от коррозии и накипи, и позволят свести к минимуму эксплуатационные затраты на обслуживание всей отопительной системы. Заявленный производителем срок службы антифризов от пяти до десяти лет.
