Комплектующие для полипропиленовых труб

Производство комплектующих для полипропиленовых труб происходит путем отливания заготовок под воздействием давления. В данном случае, речь идет о фитингах для монтажа и ремонта отопительных, канализационных и водопроводных трубопроводов. Все комплектующие для полипропиленовых труб, как и сами трубы, рассчитаны на эксплуатацию с транспортируемой технической водой в температурном диапазоне от +5 °С до +95 °С.

Комплектующие для полипропиленовых труб и их характеристики

Выбирая комплектующие для полипропиленовых труб отопления или водопровода, следует внимательно изучить технические параметры моделей и их соответствие вашим задачам. Если вы планируете интегрировать новые фитинги (или другие комплектующие для полипропиленовых труб) в уже существующую систему трубопровода, то стоит учесть некоторые особенности. Например, материалы изготовления трубы и фитинга должны быть совместимы друг с другом, особенно при сварке в раструб.

Важно! Металлические элементы полипропиленовых труб, контактирующие с фитингами (или другими комплектующими), должны иметь достаточный слой покрытия (от 10 мкм) из цинка, никеля или хрома. Это значительно продлит срок эксплуатации трубопровода.

Кроме соответствия требуемым параметрам, необходимо проверить и общий вид фитингов. Наличие внешних дефектов, трещин или вздутий говорит о том, что конкретный элемент бракованный и его не стоит приобретать, даже если он продается со значительной скидкой. Иначе в скором времени вы столкнетесь с проблемами в эксплуатации трубопровода.

Сегодняшний выбор комплектующих для полипропиленовых труб позволит вам подобрать нужную цветовую палитру, не нарушающую концепцию интерьера помещения.

Для максимальной надежности фитинговых соединений их рекомендуют монтировать при помощи сварки в раструб с полипропиленовой трубой. Такой способ монтажа позволит надолго забыть о появлениях течи или разрывах соединений в канализационных или отопительных системах из полипропиленовых труб. Композиционный материал, используемый в изготовлении пресс-фитингов, производится исключительно из первичного сырья и не применяется в других видах серийного производства.

У качественных комплектующих для водопровода из полипропиленовых труб наносится маркировка, не нарушающая структуру материала (будь то нагрев или метод печати). В случае применения печатного типа маркировки, ее цвет должен контрастировать с цветом самого фитинга. Правильная маркировка должна содержать логотип, название производителя, дату и серию выпуска. Также стоит предусмотреть возможность доступа к информации, указанной в маркировке, после монтажа комплектующих в систему.

Виды комплектующих для полипропиленовых труб

Под термином «комплектующие» для полипропиленовых труб мы подразумеваем любые соединительные элементы, используемые при монтаже системы трубопровода. К таковым можно отнести:

  • переходники для состыковки компонентов разного диаметра;
  • резиновые прокладки;
  • муфты;
  • уголки;
  • тройники;
  • краны;
  • штуцеры;
  • заглушки;
  • обводные трубки.

Все виды комплектующих для полипропиленовых труб можно разбить на две категории:

  1. Фитинги с фланцами (разъемные).
  2. Сварные и электромуфтовые соединения (неразъемные).

По этому принципу и подбираются комплектующие для того или иного случая:

  • Соединения резьбового типа относят к категории разъемных и используют при сборке водопроводных или канализационных систем с диаметром полипропиленовых труб до 110 мм.
  • Соединения сварного типа имеют скругленные края элементов. После установки в систему трубопровода эти типы комплектующих образуют неразъемные соединения. Могут применяться в канализационных, водопроводных и отопительных магистралях из полипропиленовых труб с сечением 5–50 мм.
  • Фланцевые соединители. Относятся к разъемному типу, комплектуются прижимными гайками и уплотнителями.
  • Соединители типа «пресс-фитинг» представляют собой штуцер с гильзой. Монтируются специальным инструментом, образуя неразъемное соединение. Этот тип комплектующих также может применяться в водопроводных и отопительных системах.
  • Соединения при помощи электромуфт. Этот вид комплектующих для полипропиленовых труб представляет собой пластину со встроенной электрической спиралью, которая нагревает и плавит пластик при монтаже. Такой тип соединения также относится к неразъемным и отличается долговечностью. Может применяться в труднодоступных местах трубопровода сечением не более 160 мм.

При выборе комплектующих стоит проверять соответствие диаметра фитингов с внешним диаметром полипропиленовых труб. Отдельные части трубопроводной магистрали крепят друг к другу раструбным типом соединения, как самым прочным и долговечным. Есть и стыковый метод соединения, но он мало популярен. Применение раструбного метода снижает возможность деформирования соединительных элементов, что может быть вызвано скачками давления в трубопроводе из полипропиленовых труб.

Существует большой выбор фитингов для полипропиленовых труб, каждый из которых имеет свое назначение. Рассмотрим их подробнее.

Муфты, проводники. Имеют полую структуру, их задача в соединении участков полипропиленовых труб между собой (в том числе и труб разного диаметра). Муфты применяют при монтаже труб одного диаметра, а переходники нужны для состыковки трубопроводов с разным диаметром.

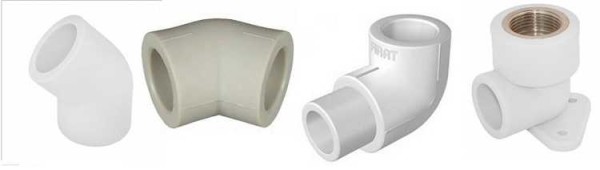

Уголки. Позволяют исключить необходимость в изгибе трубы (ПВХ-материал не выдерживает долгих нагрузок на изгиб), делают систему трубопровода более привлекательной и аккуратной. Диаметр уголка подбирают исходя из наружного диаметра полипропиленовой трубы.

Еще одним поводом для применения уголков является их пропускная способность. Экономия на уголках и, как следствие, изгиб трубы, приведет к ее залому и снижению объемов проходимой воды на данном участке. Стоимость уголков, как и других комплектующих для полипропиленовых труб зависит от материала изготовления и от именитости производителя.

Практически в каждой системе трубопроводов применяются тройники и различные переходы. Они необходимы для разветвления трубопровода на несколько направлений, при этом угол соединения может быть как прямым, так и не прямым.

Фитинги также могут изготавливать из полипропилена, с нанесенной на одну из сторон резьбой. Резьба в данном случае помогает соединить трубу с запорной арматурой. Этот тип комплектующих позволяет расположить трубопровод в двух или более плоскостях, что существенно облегчает его монтаж.

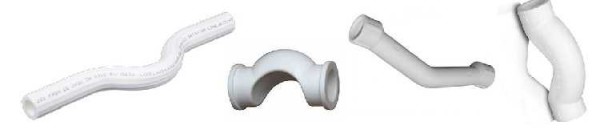

Обводные элементы. Данный тип комплектующих будет актуален при монтаже трубопровода со сложной разводкой (такие ситуации возникают при прокладке магистрали в комплексе с другими видами коммуникаций). Для расчета количества и типа обводок определяют расположение обводок на трубопроводе из полипропиленовых труб.

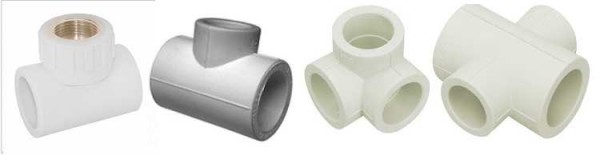

Крестовины и тройникиТрудно представить трубопровод без этих комплектующих. Они устанавливаются там, где нужен отвод или стыковка отдельных веток трубопровода. Могут отличаться своей конфигурацией и градусами углов. В качестве комплектующих для полипропиленовых труб отопления применяют фитинги сварного (безрезьбового) типа. В случае необходимости соединения ответвлений труб из разного материала, используют резьбовые крестовины и тройники. На рынке представлен большой ассортимент этих видов комплектующих, отличающихся формой и диаметром.

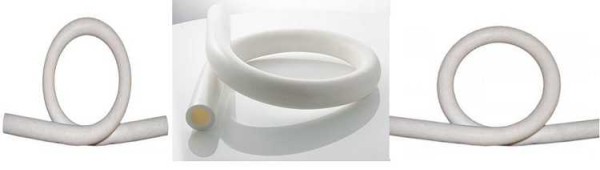

Компенсатором для полипропиленовых труб может выступать как готовое решение, так и конструкция из отрезков труб и уголков. Назначение компенсаторов – снижение уровня воздействия температурного расширения на полипропиленовые трубы.

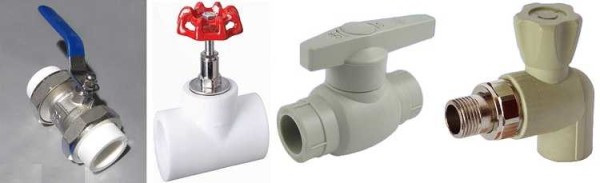

Вентили с кранами. Некоторые мастера при монтаже трубопровода из полипропиленовых труб применяют резьбовые вентили и краны из латуни. Такой вариант предполагает установку дополнительных переходников с полипропилена на металл. Установка сварных полипропиленовых вентилей и кранов не снижает надежности конструкции, делая ее значительно дешевле и проще.

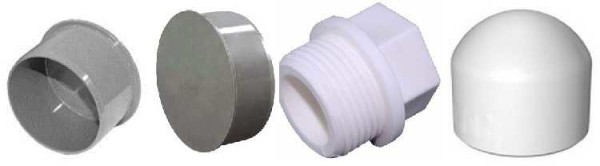

Иногда возникает необходимость заглушить одну из веток трубопровода. Для этих целей подойдет обычная заглушка для полипропиленовых труб.

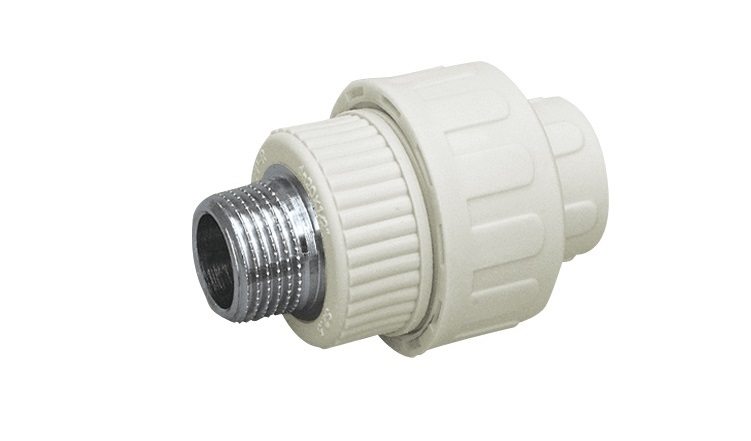

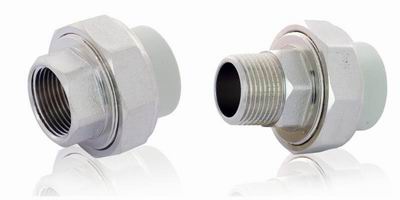

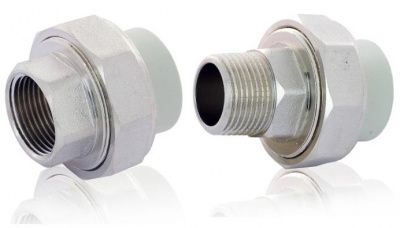

Соединители типа «Американка». Данный тип соединения представляет собой муфту с накидной гайкой. Такие фитинги легко демонтировать и снова установить в случае необходимости. Американка чаще всего применяется для состыковки полипропиленовых труб с металлическими.

В качестве комплектующих для трубопровода из полипропиленовых труб стоит упомянуть еще и крепежные элементы, надежно фиксирующие всю конструкцию.





При выборе комплектующих для полипропиленовых труб следует помнить, что на маркировке изделий указывают именно наружный диаметр, при этом толщина стенок деталей может различаться.

Как выбирать комплектующие для полипропиленовых труб

Монтаж канализационного трубопровода из полипропиленовых труб предполагает использование тройников разных диаметров (от 20 до 40 мм). Кроме этого, используют и пресс-фитинги диаметром до 110 мм (применимы лишь в производственных трубопроводах). Одними из самых популярных являются тройники с уголками диаметром 20 мм.

Выбирая пресс-фитинги для канализационных полипропиленовых труб, не забывайте о диаметре, нанесенном на маркировке изделий. Грамотный подбор комплектующих облегчит и ускорит процесс монтажа.

Монтаж комплектующих для полипропиленовых труб

Сварка комплектующих для полипропиленовых труб отопления делается с использованием обыкновенного паяльника, способного работать в низкотемпературном режиме. Применение различных насадок, позволит применять один паяльник для труб с разным диаметром. Такой набор инструмента незаменим при стыковке разных типов (по диаметру) полипропиленовых труб с фитингами.

Перед процессом сварки с края полипропиленовой трубы срезается фаска, чтобы исключить деформацию самой трубы. Если труба еще и армирована, то ее край нужно зачистить от фольги в районе стыковки с фитингом. Это позволит не допустить деформации армирующей прослойки трубы, и, как следствие, предотвратить процесс расслоения полипропиленовых труб. В качестве инструмента для зачистки края трубы от фольги отлично подойдет торцеватель.

Сварка комплектующих с участками полипропиленовой трубы проходит достаточно быстро и представляет собой такой процесс:

  • зная диаметр фитинга и полипропиленовой трубы, выбираем соответствующую насадку, закрепляя ее на ТЭН паяльника;
  • участок полипропиленовой трубы стыкуется с широкой частью насадки, а фитинг – с узкой;
  • скрепив край трубы с фитингом, достаточно выждать несколько секунд до полного затвердевания пластика.

На всех участках соединения полипропиленовой трубы с комплектующими, сварка осуществляется по одному и тому же процессу, что ускоряет время монтажа. При стыковке полипропиленовой трубы с металлической монтаж можно выполнить как пресс-фитингом, так и «американкой».

При выборе комплектующих для полипропиленовых труб отопления достаточно распространена ситуация, когда может возникнуть необходимость в стыковке новой системы со старой, выполненной из обычных стальных труб. Такой вариант вполне допустим, но применение диффузной сварки требует определенной подготовки. Имеется ввиду перекрывание стояка, сброс давления и демонтаж стального трубопровода.
