Коллекторная схема водоснабжения

Коллекторная схема водоснабжения

Комплект устройств при помощи которых вода поступает в помещение из наружного источника воды и распределяется по трубопроводам к водозаборным устройствам, называется схема водоснабжения. Схемы водоснабжения квартиры или дома могут выполняться в трех вариантах:

  1. последовательная или тройниковая;
  2. веерная или коллекторная;
  3. смешанная (последовательная и параллельная в одном помещении).

Что такое коллекторная схема водоснабжения

Коллекторная схема водоснабжения это разводка (прокладка) водопроводных труб от единого распределительного устройства к каждому потребителю воды (сантехническому устройству) квартиры независимо друг от друга. При этом каждый прибор можно отключить от воды независимо.

При этом нужно понимать, что в квартире по сути два водопровода. Один для холодной воды (ХВС) и второй для горячей (ГВС).

Устройство, от которого протягивается (монтируется) водопровод, называется коллектор. В коллекторной схеме водоснабжения квартиры их должно быть, как минимум, два, для холодной и горячей воды.

Устанавливаются коллектора после системы водопроводного ввода квартиры в специально сделанных сантехнических шкафах.

Преимущества и недостатки коллекторной системы водоснабжения

К несомненным преимуществам коллекторной схемы водоснабжения я бы отнес

  • Удобство обслуживания системы водоснабжения. Можно отключить любой прибор независимо от других.
  • Возможность подключения новых бытовых приборов с подводкой трубопровода без разбора существующей схемы водоснабжения.

К недостаткам коллекторной схемы, можно отнести, увеличенную цену сантехнических монтажных работ и расход большего количества материалов, так как к приборам нужно подводить отдельный трубопровод.

Также, качественную разводку водопровода по коллекторной схеме можно сделать, только во время капитального ремонта квартирного санузла.

Чертеж коллекторной схемы водоснабжения

На рисунке ниже приведена схема водоснабжения по коллекторной схеме. Это общий распространенный вариант, предложенный для примера.

kollektornaja-skhema-vodosnabzhenija-1

Коллекторная схема разводки водопровода

Смотрим схему выше.

  • 1,3 — Шаровые краны на полотенцесушитель;
  • 2 — Шаровой кран на перемычку байпас;
  • 4 — Главный он же, аварийный шаровой кран на горячую воду;
  • 5 — Фильтр грубой очистки;
  • 6 — Счетчик учета;
  • 7 — фильтр тонкой очистки с латунной сеткой 100 мкм;
  • 8 — Редуктор давления, для домов без подкачивающих насосов;
  • 9 — Коллектор;
  • 10 — Главный, аварийный шаровой кран на холодную воду.

Что такое коллектор

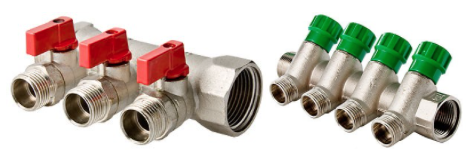

Коллектор иначе гребенка это сантехническое устройство, имеющее один ввод и несколько выводов. На каждом выводе установлены регулирующие вентиля, для изменения и отключения потока подачи воды. К коллекторам можно присоединять медные, стальные, полимерные, металлопластиковые водопроводные трубы.


Выпускаются коллектора с возможностью подключить подачу воды с двух сторон. В процессе монтажа один ввод заглушается. Выпускаются коллектора с различным количеством выводов. Наиболее распространены коллектора на 2,3,4,5,7 выводов. Фирмы производители самые разнообразные. В зависимости от фирмы разница цена и качество коллекторов. Вот список производителей коллекторов продающих в России:

  • VALTEC Россия;
  • Итальянская компания Far;
  • Немецкая Rehau;
  • Итальянская Tiemme;
  • Итальянский Luxor;
  • UNI-FITT Италия;
  • Польский Solomon.

Принцип работы коллекторной схемы водоснабжения

Принцип работы коллекторной схемы водоснабжения очень прост. Вода под давлением поступает в коллектор и распределяется через отходящие выводы. Каждый вывод коллектора имеет свой регулирующий или отсекающий вентиль.

Отсекающие вентиля коллектора, теоретически, не регулируют напор подачи воды в систему водопровода квартиры. Вода полностью перекрывается за полуоборота. Такие вентиля рассчитаны, где-то на 4000 циклов, отключении, включения.

Регулирующие вентиля могут регулировать подачу воды, как кран в смесителе. Очень удобная вещь, особенно если в вашем доме сильный напор воды. Рассчитаны на 8000 циклов.

Еще несколько плюсов коллекторной системы водоснабжения

Каждая труба водопровода, сделанная по коллекторной системе водоснабжения имеет всего два соединения труб и сантехнической арматуры. Одно у коллектора, второе у сантехприбора. Это позволяет произвольным образом планировать трассировку водопровода. Для прокладки водопровода можно без опасения замуровывать водопроводные трубы в стены или пол, что значительно улучшает интерьер ванной и санузла.

Еще одно. При коллекторной разводке, напор воды у каждого прибора не зависит от того включены другие потребители или нет. Например, напор в душе не зависит, работает стиральная машина или нет и т.п.

Несколько примеров схем коллекторной системы водоснабжения

Для примера приведу одну квартиру с двумя вариантами монтажа коллекторной системы водоснабжения. На схеме серым выделен узел водопроводного ввода в квартиру, желтым цветом отмечен коллекторный узел.

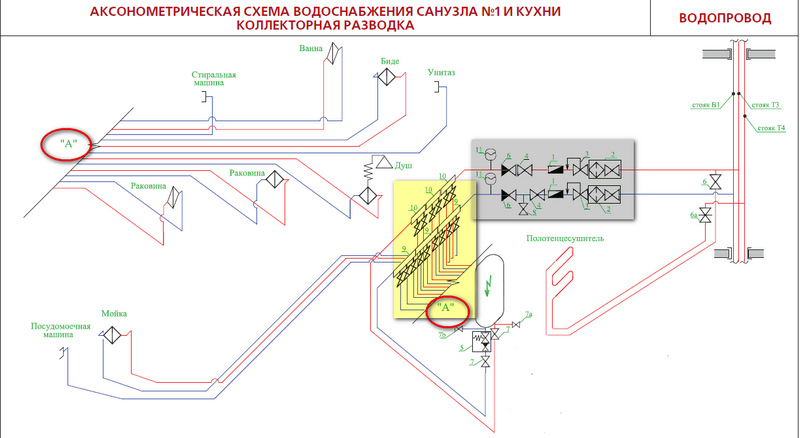

Общая схема водопроводной разводки в квартире с двумя санузлами:

kollektornaja-skhema-vodosnabzhenija-3

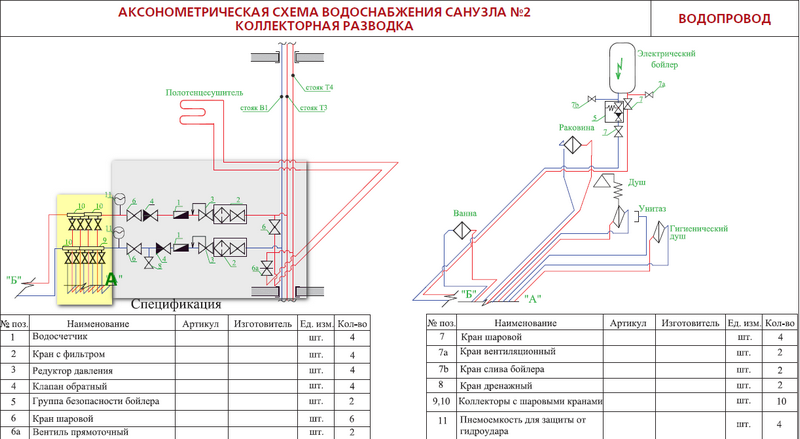

Эту схему можно следующим образом. На схемах №1 и №2 вы видите аксонометрическую схему коллекторного водопровода для двух санузлов квартиры и кухни. Желтым цветом выделены коллекторные узлы, серым цветом выделены водозаборные узлы квартиры.








Источник: elesant.ru
