Коллектор для водяного теплого пола. Разновидности и характеристики

Коллектор для водяного теплого пола. Разновидности и характеристики

Все хотят жить в тепле и уюте. В наших широтах естественного тепла мало, поэтому в холодное время года необходимо отапливать помещения искусственно. Существует несколько способов отопления, и они постоянно совершенствуются.



Наиболее распространен тип отопления при помощи радиаторов. Но они сжигают кислород в помещении и не всегда хорошо вписываются в дизайн интерьера. Альтернативным способом является отопление при помощи теплых полов. В холодное время года при низких температурах только такой способ отопления использовать не получится, поэтому в настоящее время он используется в основном как вспомогательный. Система «теплый пол» состоит из нескольких элементов: коллектор для водяного теплого пола, трубы, вентили для управления, циркуляционный насос.

Оборудование для теплого пола

Циркуляционный насос предназначен для обеспечения циркуляции жидкости по замкнутому контуру, а также рециркуляции. Для систем отопления «теплый пол» они имеют небольшую мощность.

циркуляционный насос


Терморегулятор
 предназначен для автоматического регулирования отопительного оборудования. Они могут быть не программируемыми и программируемыми. Первые проще и дешевле, но не всегда удобны. Принцип действия состоит в том, что задается определенное значение температуры, и терморегулятор ее поддерживает постоянно, до выключения прибора. Таким образом, заданная температура будет поддерживаться круглые сутки, что не экономично. Если же отключить прибор, например, на ночь, то, чтобы затем пол нагрелся до требуемой температуры, понадобится некоторое время, а это не всегда удобно. Второй же вариант терморегуляторов отличается тем, что работает по заданному вами расписанию. И будет работать так до тех пор, пока вы не внесете коррективы в программу.

терморегулятор для водяного теплого пола


Смесительный клапан
 предназначен для смешивания носителей с разной температурой до получения требуемой. Подбирается в зависимости от площади помещения и может быть двух или трехходовым.

Коллектор для водяного теплого пола предназначен для транспортировки теплоносителя по контурам, расположенным в одном или нескольких помещениях. Также он отвечает за поддержание заранее заданной терморегулятором температуры воды. Системы коллекторов должны быть оснащены запорно-регулирующей арматурой для возможности контроля подачи тепла.

Что ставиться на коллектор для теплого пола?

На коллектор могут быть установлены:

  • водосливные клапаны (служат для опорожнения коллекторной сети на период, когда отопление не требуется, или же для наполнения сети коллекторов в период отопления);
  • воздуховыпускные клапаны (предназначены для автоматического выпуска воздуха из трубопроводов при их заполнении или опорожнении);
  • счетчики тепла (позволяют контролировать объем подачи теплоносителя, тем самым экономить на оплате коммунальных услуг);
  • регулировочные краны (служит для регулировки степени нагрева системы «теплый пол», для подключения к общей системе отопления трубопроводов подогрева, для изменения внутреннего диаметра трубы подачи теплоносителя на другие направления);
  • отсечные клапаны (позволяют контролировать отток теплоносителя в системе в целом или в части системы в зависимости от того, где они установлены).

Виды коллекторов

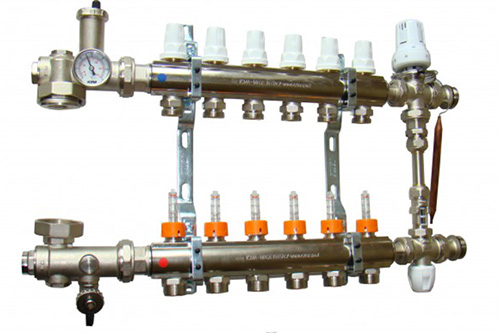

коллектор для водяного теплого пола


В зависимости от того, чем оснащены коллекторы, можно выделить несколько видов.

Коллектор для водяного теплого пола с клапанами и запорным вентилем. Установленные на коллектор запорные вентили и клапаны предназначены для регулирования количества подаваемого теплоносителя, а также для перекрытия контуров. Для удобства эксплуатации лучше установить несколько запорных вентилей на различные контуры. В этом случае при поломке можно отключить неработающий контур без потерь теплоснабжения.

Коллектор для водяного теплого пола с отсеченными клапанами. Балансирующие отсечные клапаны позволяют регулировать расход в каждом контуре, или же полностью перекрыть контур. Существуют также балансирующие отсечные клапаны с механической памятью, что позволяет сохранять настройки для каждого контура.

Коллектор для теплого пола с термостатическими клапанами. Термостатические клапаны служат для возможности регулирования температуры в каждом помещении по отдельности. При этом можно регулировать работу клапанов как вручную, так и автоматически.

Коллектор для теплого пола с отсечными клапанами и указателями расходов. При помощи указателей расходов можно контролировать точный объем теплоносителя, который необходим для поддержания заданной температуры пола. При установке и отсечных клапанов, и указателей расхода можно получить информацию по объему теплоносителя не только всей системы в целом, но и каждого контура в отдельности.

Для долговечности использования проектированием и монтажом систем «теплый пол» должны заниматься квалифицированные специалисты, даже несмотря на то, что монтаж этой системы достаточно прост.

Расходомер

расходомер для коллектора теплого пола



Важная часть любого коллекторного блока — расходомер. В чем же его главная функция? Дело в том, что при установке труб для полной системы петли в любом случае получаются разной длины — короткие и длинные. Ещё со школы на уроках физики утверждали — вода пойдет по пути наименьшего сопротивления, а значит, в большей мере будет течь по коротким петлям с маленьким гидравлическим сопротивлением, обходя длинные. Несбалансированные размеры петель вызовут неравномерный прогрев территории и, как следствие, некачественную работу системы тёплого пола. Именно для этих случаев нужен расходомер. Это устройство, созданное для того, чтобы искусственно повышать гидравлическое давление внутри коротких петель путем уменьшения прохода и увеличивая проход в длинных. Таким образом, регулируется баланс между разными видами петель и теплоноситель равномерно распределяется по всей территории, которую охватывают петли.

У многих производителей, выпускающих расходомеры, их внешний вид разнится, однако предназначение, функциональные способности и общие характеристики агрегата едины для всех. Главная задача каждого расходомера — балансировка в гидравлическом давлении.

В итоге, расходомер — практически необходимая часть коллектора, убирать которую крайне не рекомендуется. Лишь в некоторых случаях её можно не использовать — например, для радиаторной лучевой системы.

Сравнение латунного и нержавеющего коллектора

Если выбор в пользу пластиковых коллекторных блоков отметается почти сразу по ряду обстоятельств, описанных выше, то выбор между латунными и нержавеющими коллекторами может сопровождаться определёнными сложностями. Чтобы выбрать оптимальный вариант, рекомендуется рассмотреть и сравнить все главные характеристики обоих КБ.

К таким относятся — дороговизна материала, из которого он изготовлен, каким образом изготовлен агрегат, присутствует ли сварной шов (от этого параметра зависит качество изделия), габариты и толщина стенок, способность противостоять внешним воздействиям — загрязнениям и грязи, технические характеристики, стойкость к карозиям и нарушениям целостности. Даже в пределах одного вида ценовая политика может разниться из-за ценовой политики изготовителей.

Если брать во внимание денежную сторону вопроса, то цены на нержавейку значительно ниже латунного аналога. Коллекторные блоки из нержавеющей стали в целом оцениваются на 30-35% дешевле из-за материала, из которого они изготовлены. Словом, латунные коллекторные блоки ценятся куда выше. Это становится понятно и при рассмотрении таблицы стоимости металлов, где латунь стоит 145 руб/кг, а нержавейка — 55 руб/кг. Как вывод — нержавеющая сталь как материал стоит в три раза дешевле нежели латунь.

При рассмотрении технологии изготовления обоих изделий выясняется, что в латунном блоке отсутствует сварной шов — блок представляет собой цельнолитой агрегат в отличие от системы их нержавеющей стали. Там сварной шов присутствует и хорошо заполирован.

Следующий критерий — толщина стенок труб. В этой категории преимущество у латунных коллекторных блоков — их толщина немного больше, так что, при эксплуатации труб из нержавейки стоит быть предельно осторожным. Необходимо иметь ввиду, что работа с блоками из нержавеющей стали и использование подмоточных материалов требует аккуратности.

Как говорилось ранее, все технические характеристики блоков схожи, так что, принципиальной разницы между латунными и нержавеющими изделиями нет. К тому же, при использовании водной системы тёплого пола при автономном отоплении (наиболее частый случай, так как водная система полк запрещена в квартирах), давление в трубах 3 Бар, а температура не превышает 55 градусов Цельсия. Как известно, у латуни рабочее давление — 10 Бар, у нержавеющей стали — немного меньше, 8 Бар. Цифри могут незначительно варьироваться в зависимости от изготовителя.

Ещё одно важное преимущество коллекторных блоков из латуни заключается в её относительной стойкости к агрессивным химическим веществам. Изделия из нержавейки, напротив, чувствительны к агрессивным средам — например, при повышенном содержании солей в воде защитный слой на трубах уничтожается. К тому же, если в трубах присутствуют мелкие абразивные частицы (к примеру, песок), и они контактируют со стенками коллекторного бака, спустя время, в этом месте образуется свищ. Однако считается, что в теплоносителях впринципе не должно быть лишних деталей и подобных частиц. Так что, разница едва заметна и несущественна.

Это же касается и коррозий, так как данные повреждения возникают из-за взаимодействия частиц с разными потенциалами (латунь и железо) — что впринципе маловероятно. Ещё одна причина коррозий — блуждающие токи. Они возникают из-за контакта провода заземления с металлической частью коллекторного блока.
Коллектор из нержавеющей стали из-за незначительных недостатков уступает латунному в цене.

Если внимательно и добросовестно устанавливать водяную систему теплого пола, и не учитывать возможность существования лишних частиц в коллекторном блоке, разницы между материалами не существует. В финансовом плане при основательном и ответственном подходе к установке теплого пола, выгодным вариантом будет установить коллекторный блок из нержавеющей стали.

Отопление помещений при помощи системы теплых водяных полов хорошо себя зарекомендовало. Ведь такой тип отопления является безопасным и для людей, и для окружающей среды. В связи с тем, что все элементы системы скрыты, исключается возможность повреждения или намеренной поломки. Также одним из преимуществ теплых полов является оптимальный расход энергии при использовании терморегуляторов, а также возможность установления в помещении конкретной температуры. Обогрев при данном типе отопления происходит равномерно по всей площади помещения. Да и с эстетической точки зрения такой вид отопления лучше.


Источник: тематический интернет-портал https://eurosantehnik.ru/
