Коллектор для теплого пола: конструкция и монтаж

Коллектор для теплого пола конструкция и монтаж

При обустройстве дома водяными теплыми полами, начинать, прежде всего, следует с оборудования, которое формирует температуру будущих полов. Этим процессом заведует коллектор. Для начала Вам потребуется подготовить место для коллектора, установить специальный коллекторный шкаф на стене или в специально подготовленной нише.

Для начала давайте разберем, зачем вообще нужен коллектор и как он устроен.

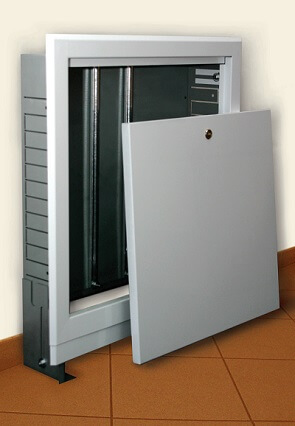

Коллекторный шкаф. Рекомендации к расположению

Если Вы хотите скрыть коллекторный узел, то Вам не обойтись без коллекторного шкафа. Ничего особенного в нем нет, это простой шкафчик из металла, который монтируется к стене. Внутри у него закреплены вертикально две планки, которые можно выставить по ширине под размер устанавливаемого на них коллектора. Шкафы бывают двух видов: для расположения у стены и для расположения в нише (углубления) стены.


Также в шкафу производят расключение всех контуров теплого пола с другими деталями теплоснабжения дома и устанавливают дополнительное оборудование. Размещение

Коллекторный шкаф следует устанавливать с расчетом поднятия уровня будущего пола за счёт его слоёв. После установки шкафа в него заводят вводную (подающую) и обратную (возвратную) трубы. Вводная труба отвечает за подвод горячей воды (теплоносителя) с котла или центрального отопления. Обратная труба служит для отвода остывшей воды из контура обратно в котел для последующего нагрева. На каждую из труб монтируются запорные краны с муфтами для последующего подключения коллектора.

Место для коллекторного шкафа в квартире или доме выбирают с таким расчетом, чтобы все контуры теплого пола имели приблизительно одинаковую длину, по рекомендациям не больше 70 метров.

Коллектор, что это?

Коллектор — это устройство для смешивания разных сред из параллельных веток для  последующей подачи смеси далее. В нашем случае смешиваются два потока воды разной температуры для достижения необходимой нам температуры. Такое смешивание возможно благодаря большому сечению труб коллектора и низкой скорости потока воды.

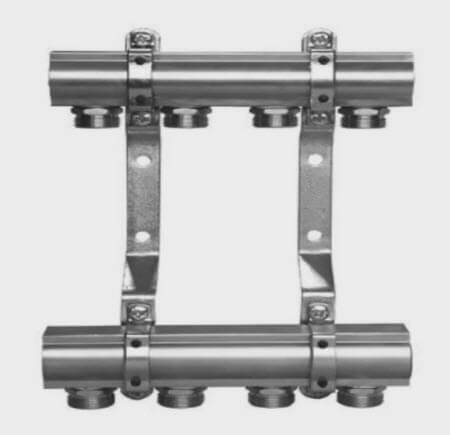

Для теплого пола коллектор это две трубы с отводами под контуры обогрева. С двух сторон этих труб имеются резьбы для подключения к подводящим и отводящим трубам, а также дополнительного оборудования. Комплектация коллекторов бывает разная, от того и зависит его цена. Продаются коллекторы в сборе, но возможно собрать его и самому, только необходимо будет покупать все составляющие отдельно, но за счёт этого можно сэкономить. Бывает несколько типов коллекторов:

  • Самый простой — это просто труба с выходами для крепления труб контуров обогрева. К такому типу необходимо докупать еще много чего.

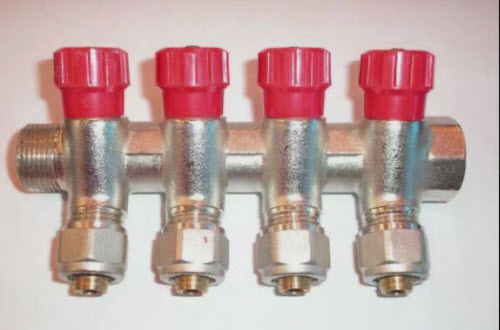

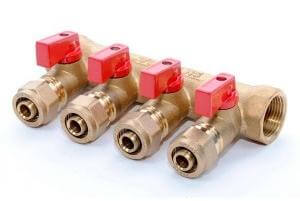

  • Коллекторы с простыми регулировочными вентилями. Подходят если у вас небольшое количество контуров одинаковой длины, так как невозможна точная регулировка температуры в контурах.



  • Коллекторы с более точной регулировкой. На них уже можно установить автоматические сервоприводы, которые будут регулироваться от комнатных термостатов, устанавливая необходимую температуру в каждом контуре автоматически.



  • Коллекторы для автоматической регулировки контуров различной длины. Такие коллекторы имеют расходомеры на подающем коллекторе, а на возвратном места под установку сервоприводов.



Расходомерами выставляется необходимый проток, в результате в каждом контуре будет одинаковый поток теплоносителя не зависимо от его длины. Сервоприводы необходимы для открытия и закрытия контуров в автоматическом режиме. Если контуры большее время года находятся в открытом или закрытом состоянии, сервоприводы можно заменить простыми простыми кранами.

Назначение и состав коллектора

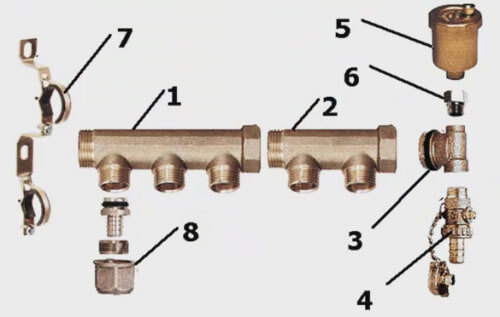

Сколько бы не стоили коллекторы, назначение  состав их одинаков, цена зависит только от качества  производителя составляющих. Вот основные составляющие:

1,2 — корпуса коллектора;
3 — переходник;
4 — дренажный кран;
5 — отводчик воздуха автоматический;
6 — клапан отсечной;
7 — крепеж коллектора;
8 — евроконус для подключения труб контура.

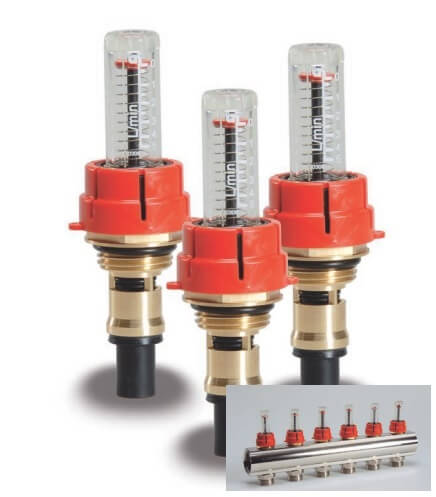

Расходомер предназначен для регулировки равномерного скорости потока воды в каждом контуре при их различной длине, это необходимо для того чтобы все контуры имели одинаковую температуру, в ином случае разные части пола буду разной температуры. Ведь как известно, жидкость течет по пути наименьшего сопротивления, поэтому без расходомеров контуры малой длины будут горячее длинных контуров.


Расходомеры устанавливаются в подводящий коллектор. Регулировочной гайкой или кольцом (в зависимости от производителя) выставляется условный проток, в литрах в минуту, по контуру, который можно наблюдать по шкале на прозрачной колбе. Конечно это можно сделать и простыми вентильными кранами, но точность будет гораздо ниже, а от этого пострадает эффективность теплого пола.

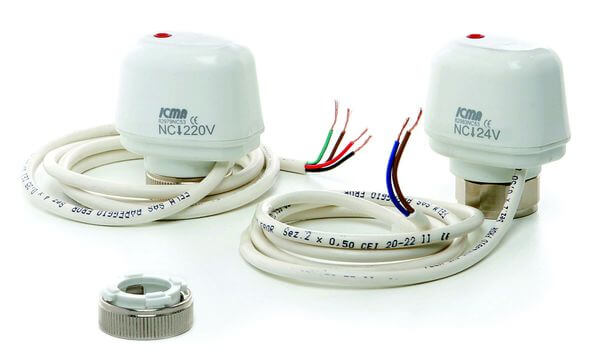

Сервоприводы также автоматически регулируют поток, только уже на обратке коллектора, монтируются на каждый контур. Работают они в паре с термостатами, которые устанавливаются в каждой комнате и посылают сигнал на сервопривод для прикрытия или приоткрытия определенного контура. С одного термостата может управляться несколько сервоприводов.

Выпускают разные модели сервоприводов, с разным рабочим напряжением, но по принципу действия есть 3 вида сервоприводов:

  1. нормально открытые — начальное положение клапана открытое, то есть когда на сервоприводе нет напряжения, то он находится в открытом (пропускном) положении.
  2. нормально закрытые — начальное положение клапана закрытое, когда нет напряжения на нём клапан закрыт для прохождения теплоносителя.
  3. универсальные, переключающиеся, которые могут быть как нормально открытыми, так и нормально закрытыми.

Дополнительное оборудование для коллектора

Хороший коллекторный узел состоит не только из трубы и нескольких клапанов, есть определенный набор оборудования, который поможет сделать эксплуатацию теплого пола приятной и функциональной.

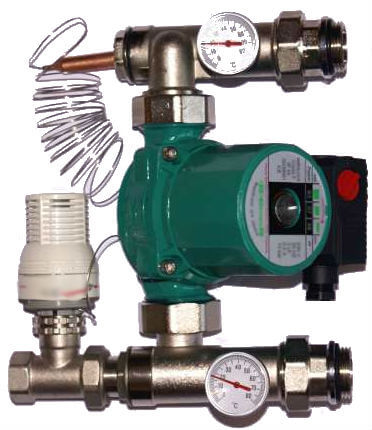

Смесительный узел предназначен для снижения температуры теплоносителя до рабочего, благодаря смешиванию воды из обратки с подходящей от котла, а также для циркуляции воды в контурах теплого пола. Состоит такой узел из циркуляционного насоса и трехходового клапана (возможна установка и двухходового клапана). Также возможен монтаж расширительного бака.

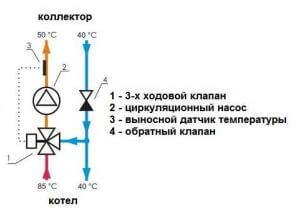

Принцип действия смесительного узла с трехходовым клапаном:

Горячий теплоноситель поступает на трехходовой клапан, на котором установлен терморегулятор с выносным датчиком температуры, где происходит смешивание с остывшей водой из контуров теплого пола Затем смешанная вода насосом подается обратно в систему теплого пола. Выносной датчик температуры устанавливается после насоса и регулирует зазор открытия клапана для поддержания заданной температуры. На обратный контур теплого пола обязательно устанавливается обратный клапан, он ограничивает протекание горячей воды к выходу обратки контуров. Также возможна установка байпаса между подающим и обратным контурами, это труба меньшего диаметра, она служит на случай закрытия всех контуров, тогда насос будет гонять воду через него.

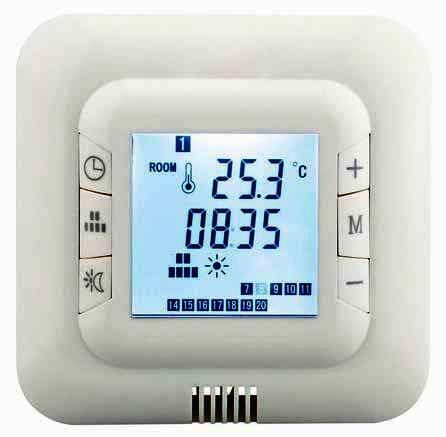

Термостаты служат для регулировки комнатной температуры. Устанавливаются, при необходимости, в каждой комнате и регулируют величину открытия и закрытия сервоприводов. бывают как механические, так и электронные, для жилых помещений стоит отдать предпочтение электронным вариантам, так как у них погрешность включения-выключения гораздо меньше механических.



Есть многопозиционные термостаты, к ним возможно подключать ещё и датчик температуры самого пола, если он установлен, а также они могут замерять влажность воздуха в комнате.

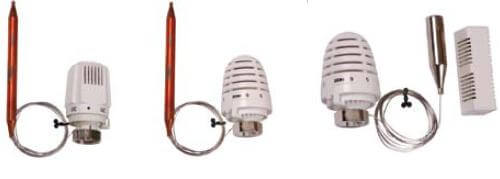

Термостатические головки, устанавливаются на трехходовых клапанах, регулируют смешивание теплоносителя. Для теплого пола используют головки с выносным датчиком температуры, выполненным в виде стеклянной трубки или баллончика с газом, который очень чувствителен к перепадам температур.


При нагревании газа от трубы, на которой он установлен, газ расширяется, передает давление в установленный в головке баллончик и происходить регулировка зазора для протекания теплоносителя и следовательно температуры в контурах теплого пола.

Во всех системах отопления, в том числе и в системе теплого пола, рименяется група безопасности в которую входят:

Датчики температуры и давления (термометр и манометр) необходимы для визуального контроля данных параметров в системе. Можно приобрести скомпонованный датчик.

Расширительный бак устанавливается для компенсации расширения воды при нагреве, при наличии бака у нагревательного котла, нет необходимости ставить дублирующий у коллектора.

Автоматический воздухоотводчик необходим для стравливания воздуха из системы, устанавливается на вводной и отводящий коллектора. в самых верхних точках.

Предохранительный клапан мембранного типа, нужен для сбрасывания аварийного давления, устанавливается если в системе есть расширительный бак, в основном ставится при отопительном котле, при чем по порогу срабатывания следует подбирать по котлу нагрева (указывается в паспорте котла).

Монтаж коллектора водяного теплого пола

Монтаж коллектора можно условно разделить на несколько этапов.

  1. Монтаж коллекторного шкафа, рекомендации по его установке можете прочитать в первом пункте статьи. Если коллектор устанавливается без шкафа, то располагайте его на высоте 1 метра, после поднятия уровня пола он останется на наиболее подходящей высоте, да и подводить трубы контура будет гораздо удобней.
  2. Сборка коллектора при покупке его составляющих по отдельности. Все резьбовые соединения не забываем проматывать фум лентой во избежании возникновении течи. Если покупался коллектор в сборе то переходим сразу к его установке.
  3. Установка коллекторного узла в шкаф (если есть) или на стену. В комплекте с коллектором должны продаваться крепежные пластины, которые крепятся к стене на дюбеля или анкера. При разметке мест для крепежных пластин следует учесть что коллекторные трубы будут заворачиваться на подводящие и отводящие трубы системы отопления. Не забываем про смесительный узел, он устанавливается между коллектором и подводящей и отводящей трубами.
  4. Монтаж труб контуров теплого пола. Здесь возможны два варианта установки. Первый — когда начало контура сразу крепится к коллектору и потом ведется прокладка контура по полу и второй — когда оставляется запас и после прокладки всех контуров производится подключение контуров к коллекторам. Каким путем установки воспользоваться — решать Вам, можете попробовать оба варианта на двух контурах и решить какой Вам удобней. Для предотвращения перегрева зон контуров у коллектора не забудьте изолировать каждую подведенную трубу защитной гофрированной трубой.
  5. Балансировка коллектора, то есть настройка сервоприводов по скорости потока рассчитанные для каждого контура, для равномерного нагрева всех петель контура.
  6. Проверка коллекторного узла на течи. Проводится путем заполнения системы водой. Рекомендуется заполнять систему последовательно (каждый контур отдельно), так Вы избежите образования воздушных пробок в системе. После заполнения системы водой проверяем её давлением, подключаем компрессор к подводящей трубе и нагнетаем, по правилам проверки данных систем, трехкратное давление в систему и оставляем минимум на сутки, для точного контроля возможных утечек из системы. Затем, не убирая из системы давление, можно производить укладку бетонной стяжки или укладку верхнего слоя при настильной системе монтажа.

Источник: http://ugolok-remonta.ru/
