Клиновая задвижка: виды и назначение

Клиновая задвижка виды и назначение

Клиновидная задвижка играет важную роль в обеспечении надежной работы трубопроводов, способствующих перемещению различных сред. Механизм устройства и способ работы отличается высокой эффективностью и функциональностью.

Что представляет собой клиновая задвижка?

Трубопроводная арматура широко используется при организации технологических процессов, работе энергосистем и перерабатывающих комплексов. Клиновидные задвижки являются разновидностью арматуры, обладающие некоторыми техническими особенностями.

Седла запорных элементов располагаются под углом, а запоры представляют собой клин, который изготавливается таким образом, чтобы максимально удовлетворять технологические нужды трубопровода. Они бывают жесткими, упругими или двухдисковыми.

В любом случае, при регулировке клинья плотно входят в межседельный промежуток и надежно закрывают путь движения перекачиваемого продукта. Тип клина выбирается, исходя из технических требований, предъявляемых к используемой системе транспортировки среды.

Виды задвижек

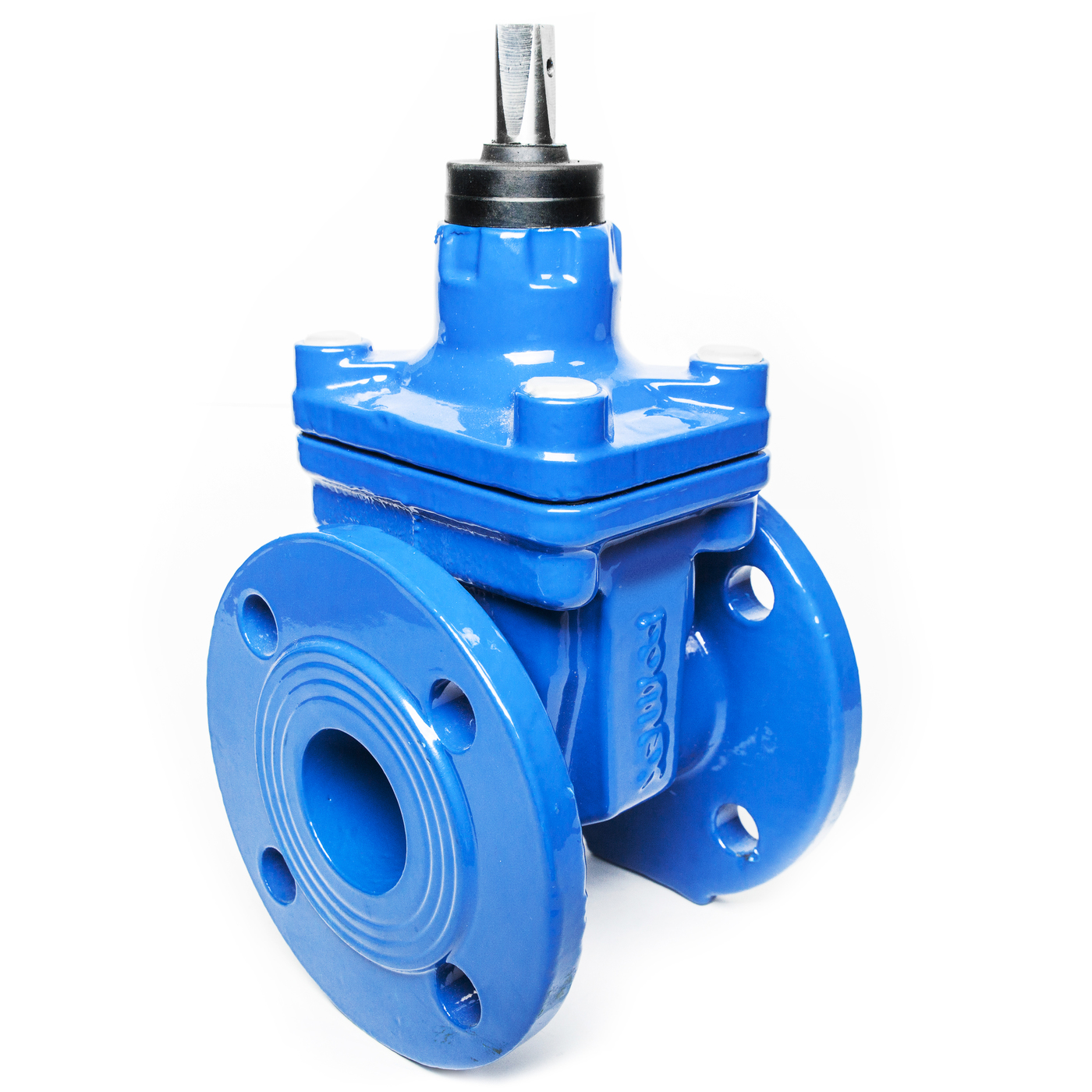

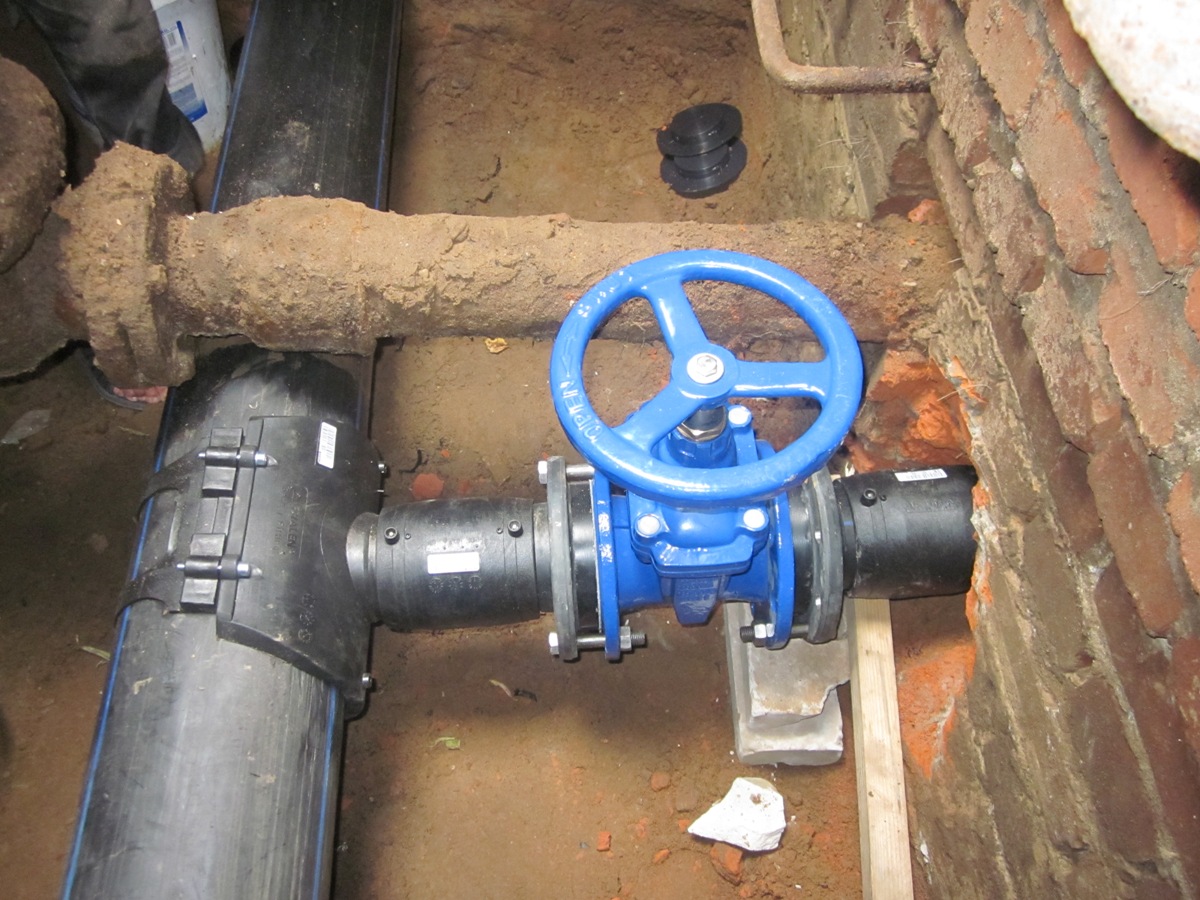

  • Фланцевая задвижка представляет собой самый распространенный вид запорной арматуры, широко использующийся в системах трубопроводов диаметром до двух тысяч миллиметров. Она находят применение как в промышленности, так и в жилищно-коммунальных трубопроводах, обеспечивающих жителей теплом, водой, газом и отводом канализационных вод. При этом они способны гарантировать качественное передвижение нефтепродуктов, пара, жидкости или других сред с давлением до 25 МПа и верхним пределом температуры 565 градусов по Цельсию. Фланцевая клиновая задвижка имеет репутацию надежного и эффективного средства регулировки и контроля.

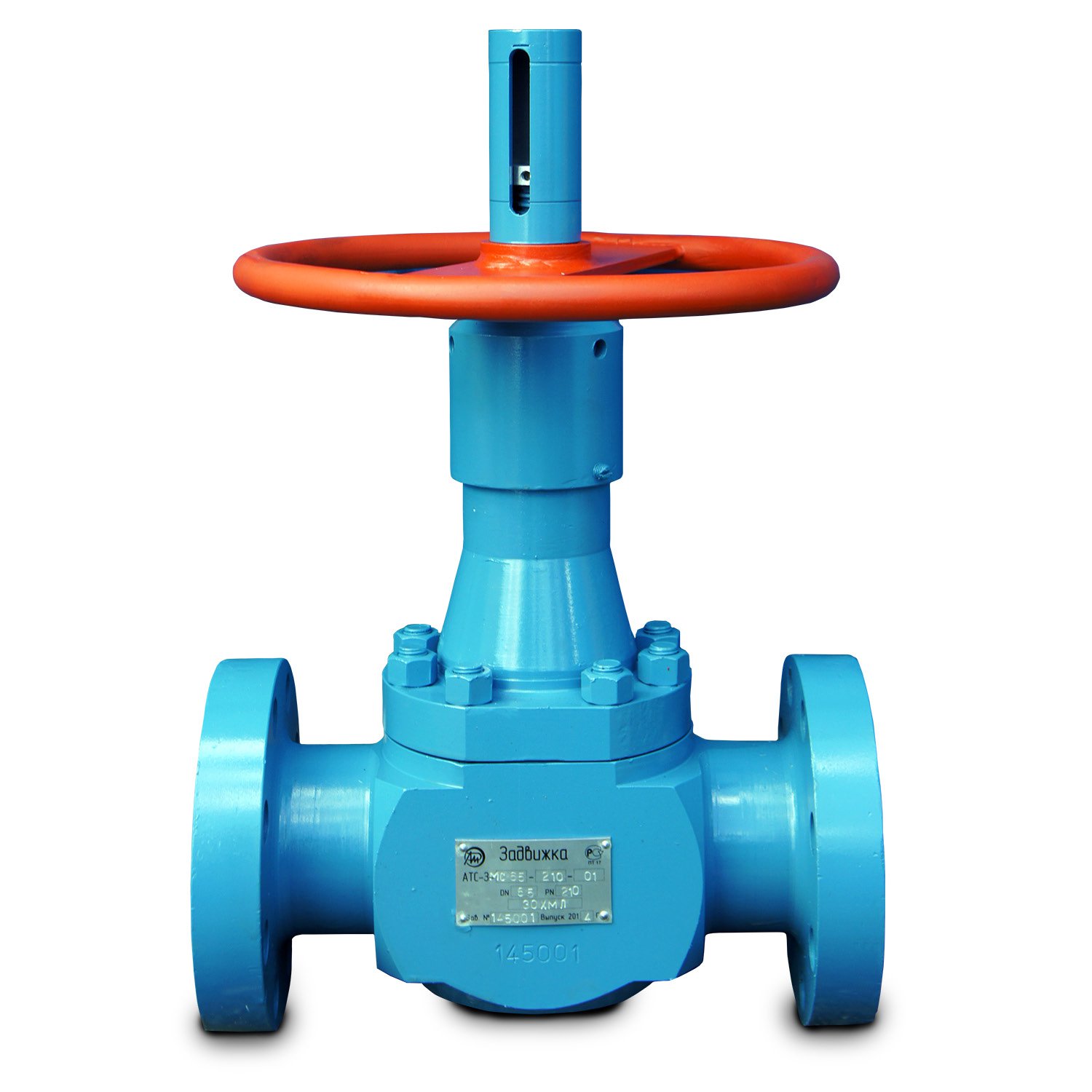

  • Шиберная задвижка не предназначается для регулировки потока транспортируемой среды. Она может находиться только в двух положениях — открыто или закрыто — и устанавливается на горизонтальных трубопроводах. Задвижки бывают с выдвижными или не выдвижными шпинделями. Кроме того, специалисты различают их по способу крепления, используя фланцевые или безфланцевые соединения. Конструктивные особенности состоят в наличии специального диска управления, гарантирующего быстрое поднятие или опускание рабочего штока. Перекрытие потока движения среде обеспечивают специальные сальники и уплотнители.
  • Задвижки параллельные имеют похожую с клиновыми конструкцию. Основное отличие состоит в наличии параллельных дисков, гарантирующих надежное закрытие доступа перекачиваемого по трубопроводу материала. Достаточно простая конструкция дает возможность обеспечить трубопровод качественной арматурой по минимальной цене, при этом гарантировать долговечность и эффективность работы системы в целом. Поскольку она имеет минимальное гидравлическое сопротивление, то является главным элементом регулировки магистральных трубопроводов для работы ЖКХ.
  • Задвижка шланговая обеспечивает работу транспортирующих различные среды трубопроводов. Она дает возможность быстро и максимально эффективно перекрыть движение жидкости, пара или топлива и присоединяется к трубам при помощи фланцевых соединений. Механизм представляет собой металлический корпус с расположенными внутри пережимными устройствами и специальными патрубками, гарантирующими надежность работы трубопровода, подающего топливо, пар или воду. Температура перекачиваемой среды не должна превышать 170 градусов Цельсия, а давление 1,6 МПа.

Устройство и принцип действия задвижки


Клиновые задвижки не используются как механизм регулировки, они предназначаются для быстрого и эффективного перекрытия потока среды, транспортируемой трубопроводом. Наиболее часто используемый способ работы – ручной, при этом применяются специальные маховики, обеспечивающие возможность быстро опустить запорный элемент в предназначенное для этого место.

Однако внедрение автоматизированных систем управления все больше заставляет применять электромоторы для работы задвижек. Конструкция максимально проста. Металлический корпус с размещенными в нем элементами затвора, которые приводятся в действие при помощи специального штока. Крепится такая арматура фланцевыми соединениями, гарантирующими полную герметичность и долговечность

Где размещается ходовой узел

Главным элементом управления является шпиндель-гайка, которая располагается внутри или снаружи корпуса. Совершая круговые движения, ходовая гайка в процессе работы выдвигает шпиндель на величину затвора.

Подобная конструкция носит название выдвижной и имеет ряд достоинств и недостатков. К первым относится отсутствие доступа к рабочей среде и быстрый доступ к рабочему узлу. Недостатком является увеличение массы арматуры и необходимость дополнительного пространства для установки.

Не выдвижной шпиндель размещен внутри и в процессе эксплуатации арматуры не выходит за пределы конструкции. Подобные затворы используются редко, так как механизм, погруженный в агрессивную среду, быстро выходит из строя, а ремонт сложен из-за невозможности доступа к системе регулировки.
