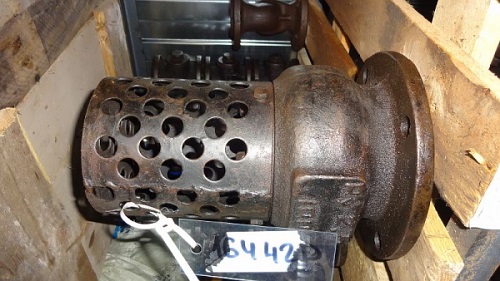

Клапан обратный с сеткой – арматура, устанавливаемая на трубопроводы с целью обеспечения единственного направления движения внутренней среды, исключающая возможность ее обратного движения. Существует несколько вариаций такого клапана в зависимости от назначения.

Какие функции выполняет клапан обратный с сеткой

Клапан обратный с сеткой всегда присутствует в автономных водопроводах дач и загородных домов. Данное техническое устройство, которое конструктивно может быть выполнено в разных вариантах, обеспечивает необходимое направление движения жидкости по трубопроводу.

Фильтр-сетка для обратного клапана предотвращает попадание в оборудование механических частиц. В случаях аварийного прекращения водоснабжения обратный клапан обеспечит затвор воды в том участке автономной системы, который расположен выше насоса, что предотвратит возможные поломки оборудования. Клапан обратный с сеткой – арматурное устройство прямого действия, он срабатывает автоматически, используя энергию воды, движущейся в водопроводе.

Обычно главной причиной аварийных ситуаций в автономных системах водоснабжения является остановка насосной установки. Результатом этого могут стать такие последствия, как слив воды из трубопровода обратно в скважину, и, что гораздо серьезнее, раскручивание крыльчатки насоса в обратном направлении, что без сомнения закончится поломкой насоса. Клапан обратный приемный с сеткой в подобной ситуации предотвратит отток жидкости, закроет ее в системе, что позволит избежать указанных выше опасностей.

Установка обратного клапана с сеткой на автономную водопроводную систему позволяет сделать ее работу более эффективной, защищает насосное оборудование в аварийных ситуациях, помогает работе в штатном режиме, а также предотвращает последствия, которые могут возникать в результате гидравлического удара. Таким образом, небольшое устройство выполняет различные важные задачи.

Стоит отметить еще один положительный момент функционирования обратного клапана с сеткой в автономной системе водоснабжения. Он способствует понижению давления водяного потока, создаваемого водяным насосом. Давление понижается на 0,25–0,5 атм, а это, в свою очередь, способствует снижению нагрузки как на отдельные участки, так и на всю водопроводную систему в целом.

В каких системах применяется обратный клапан с сеткой

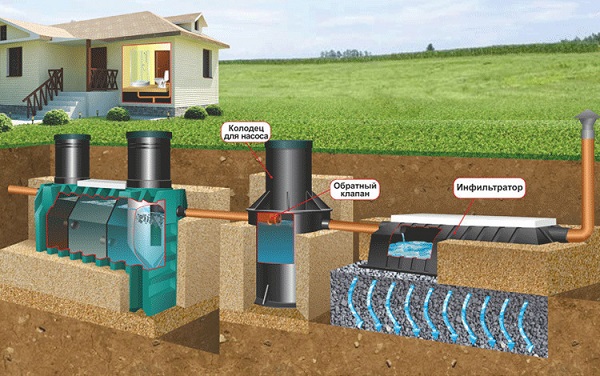

Клапан обратный с сеткой с успехом используется не только в организации работы систем водоснабжения, но и для обеспечения функционирования систем канализации. В случаях закупорки канализационной трубы или в результате подъема грунтовых вод сливные отходы могут не уходить, а наоборот подниматься по канализационной трубе в дом. Последствия подобной ситуации описывать не будем, так как всем понятно, что это крайне неприятно и может привести к значительным материальным потерям.

Чтобы подобного не произошло, необходимо установить в канализационной системе обратный поворотный фланцевый клапан с сеткой. Он сможет успешно работать в канализационной системе, так как малочувствителен к загрязнению рабочей среды.

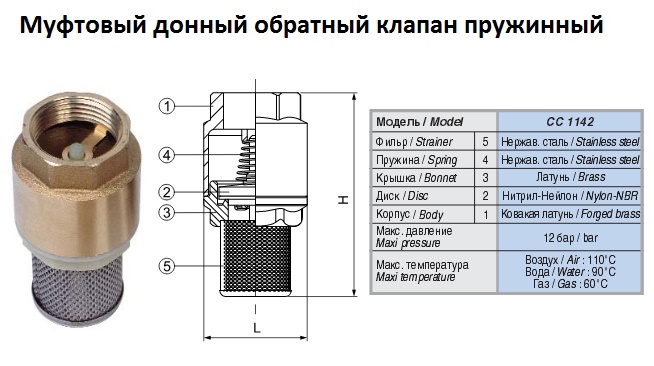

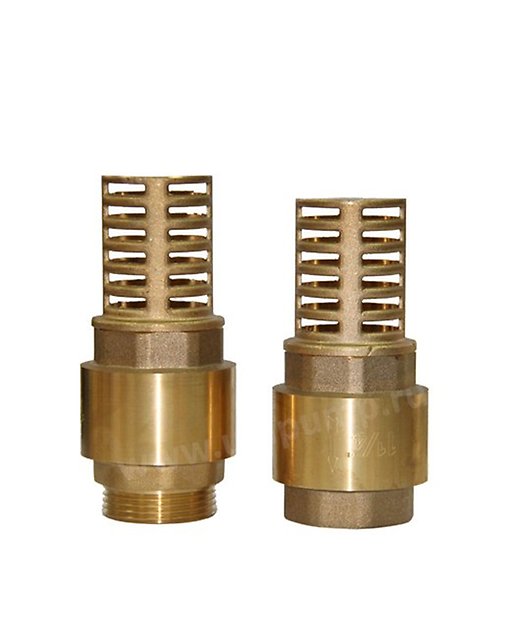

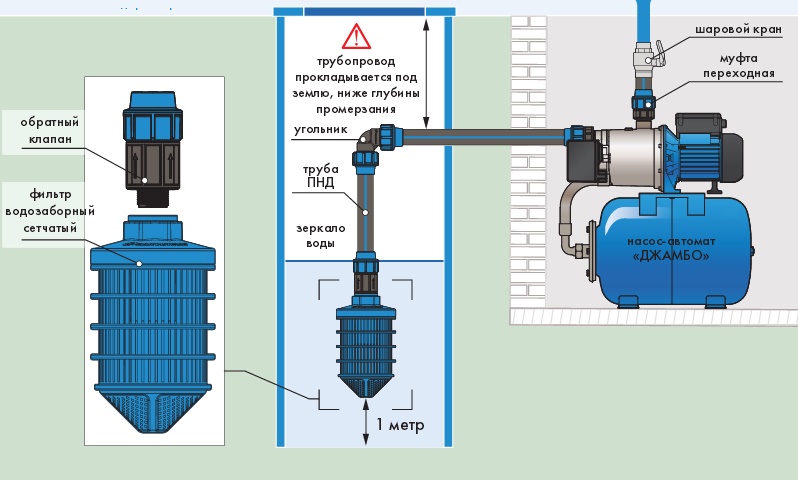

Обратный запор с сеткой необходим для функционирования станций автономного водоснабжения. Обычно здесь устанавливают обратный пружинный клапан с сеткой, предупреждающей его засорение. Станция, обеспечивающая подачу воды в дом, заполняет всю систему, поднимая воду из скважины.

Понятно, что при остановке работы насоса вся вода вернется обратно в скважину, так как последняя расположена значительно ниже дома. При возобновлении работы насоса придется вновь заполнять водой всю систему. В случае же установки одного или нескольких обратных клапанов с сеткой при аварийной остановке подачи воды водопроводная система останется заполненной водой, и впоследствии придется лишь немного подкачать воду при открытии крана, чтобы возобновить водоснабжение в полном объеме, что позволит сэкономить электроэнергию.



В отопительной системе при сборке байпаса также устанавливается обратный клапан с сеткой. Это необходимо, если в системе устанавливается циркуляционный насос. При отсутствии насоса прогрев будет проходить очень медленно, только после этого эффективно заработает естественная циркуляция воды.

Насос позволяет быстро разогреть воду во всей системе, а значит, быстро прогреть помещение. Однако в случае прекращения подачи электроэнергии при остановке насоса существует опасность перегрева котла. Чтобы нагретый носитель не вернулся к котлу и не испортил его, устанавливают обратный клапан. При возобновлении электроснабжения система автоматически начинает работать в обычном режиме.

Виды клапанов обратных с сеткой

Клапаны обратные с сеткой бывают фланцевые, межфланцевые и муфтовые по способу крепления в системе трубопровода. Фланцевые устанавливают в системах с большим диаметром труб. Их чаще используют при сборке систем канализации. Обратный фланцевый клапан с сеткой устанавливают и на водопроводные системы, а обратный фланцевый приемный клапан с сеткой обычно устанавливают на оборудование, обеспечивающее подачу воды из скважины.

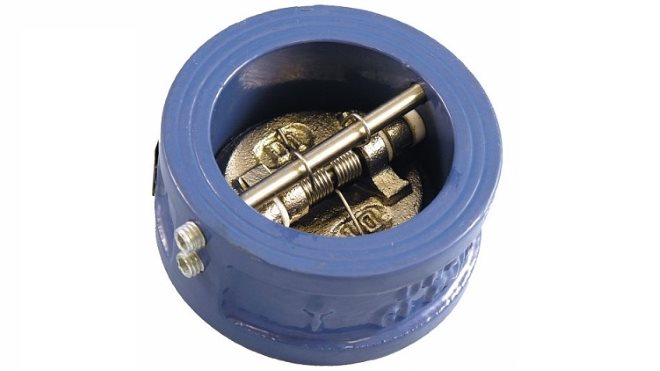

Монтировать легче межфланцевый клапан. Такой пружинный клапан отлично подходит для использования в насосных системах. При его установке не требуется вращение для выкручивания резьбы. Просто зажимают между двумя фланцами плоскую конструкцию детали. Однако такое крепление имеет один недостаток: он дополнительно требует сварочных работ, так как к трубе нужно приварить фланец. Муфтовые клапаны обычно устанавливают на трубы малых диаметров.



По своим конструктивным особенностям клапаны обратные с сеткой разделяют на подъемные и поворотные. Первые обычно используются в системах водоснабжения и отопления. Обратный запор такого клапана напоминает тарелку. На наклонных и вертикальных участках трубопровода устанавливают клапаны с более серьезным запором, усиление прижима которого происходит за счет пружинного механизма. На горизонтальных участках трубопроводов такое усиление не требуется, так как тарелка запора при необходимости опускается под собственным весом.

У поворотного клапана рабочий орган запора закреплен на оси, вокруг которой он вращается. Благодаря такой особенности поворотный механизм может работать с загрязненной средой. Именно это стало причиной широкого использования поворотных клапанов в работе систем канализации. Возможность крепления таких клапанов межфланцевым способом делает их еще более привлекательными.


На какие параметры следует обратить внимание при выборе клапана обратного с сеткой

Если у вас возникла необходимость купить обратный клапан с сеткой для установки на водопровод, вы должны точно знать, что именно вам нужно. Производители насосного оборудования предъявляют к таким изделиям определенные требования, которые нужно учитывать в каждом конкретном случае. Чтобы правильно выбрать клапан обратный с сеткой для воды, нужно руководствоваться следующими техническими параметрами:

  • рабочее, пробное и номинальное давление закрытия;
  • диаметр посадочной части;
  • условная пропускная способность;
  • класс герметичности.

В сопроводительной документации на насосное оборудование имеется информация о технических требованиях к обратному клапану для данной модели насоса.

Системы водоснабжения бытового назначения оснащаются обратными клапанами пружинного типа с диаметром условного прохода от 15 до 50 мм. Такие устройства компактны, но обеспечивают высокую пропускную способность, надежность эксплуатации водопровода, а также плавность его работы (низкий уровень шума и вибрации).

Подробнее рассмотрим параметры, на которые следует обратить внимание при подборе обратного клапана:

1.    Диаметр клапана Ду – обычно он совпадает с диаметром трубопровода. Стандарты диаметров в миллиметрах и дюймах: 6, 8, 10 (3/8”), 15 (1/2”), 20 (3/4”), 25 (1”), 32 (1 1/4”), 40 (1 1/2”), 50 (2”), 65 (2 1/2”), 80 (3”), 100 (4”), 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000, 1200 мм. Наиболее часто в практике используют следующие виды арматуры: обратный клапан 1 дюйм с сеткой, обратный клапан с сеткой ½ и обратный клапан с сеткой ¾.

2.    Условное давление клапана Ру – обычно оно совпадает с диаметром трубопровода. Стандартный ряд давлений: 10, 16, 25, 40, 63, 100, 160 ,250, 400, 600 кгс/см2. При выборе условного давления обратите внимание на то, что клапан будет долго и надежно работать, если рабочее давление будет в два раза меньше номинального. Например, давление в вашей трубе 12 кгс/см2, значит, нужно установить клапан на 25 кгс/см2. Если установить клапан на 16 кгс/см2, велика вероятность выхода его из строя в течение нескольких месяцев.

3.    Материал корпуса.

4.    Тип присоединения.

5.    Конструкция клапана.

6.    Уплотнение в затворе.

7.    Производитель оборудования. Сегодня рынок наполнен китайскими кустарными клапанами низкого качества: подходящие технические параметры, очень интересная цена. Но на деле вы получаете проблемы за свои деньги. Поэтому не рекомендуем их приобретать. Встречается и обратная ситуация, когда некоторые американские и европейские производители устанавливают цены в 3–5 раз выше установившейся на рынке стоимости на аналогичный товар хорошего качества.

Если у вас имеются вопросы при выборе обратного клапана, проконсультируйтесь у тех, кому вы доверяете – у сантехников или опытных продавцов.

Определившись со всеми параметрами нужного вам обратного клапана с сеткой, вы можете смело его покупать. При этом, чтобы избежать ошибок, рекомендуем учесть несколько следующих моментов:

  • Приобретать можно только новый обратный клапан с сеткой с гарантией, имеющий всю необходимую документацию. Вы можете задать вопрос: «Как клапан может быть не новым, если его приобретают в магазине?». Может, если он был произведен более пяти лет назад, долго лежал на складе и только потом попал на прилавок магазина.

Следует учесть, что внутри клапана могут быть мягкие уплотнители, которые через несколько лет теряют некоторые из своих свойств, что в итоге скажется на работе самого устройства. Второй момент связан с гарантийными обязательствами производителя. За прошедшие годы предприятие, выпустившее данное изделие, может прекратить свое существование, поэтому предъявлять претензии по качеству будет просто некому.

Учитывая вышесказанное, рекомендуем внимательно изучить документацию на деталь, которую вы запланировали купить.

  • Чтобы клапан не подвел вас в процессе эксплуатации, не забудьте сделать запас по условному давлению. Приобретение устройства с сопоставимым рабочим и условным давлением неизбежно приведет в будущем к серьезным проблемам.
  • Покупать клапан обратный с сеткой нужно у надежного продавца, так как, к сожалению, бывают случаи, когда под видом нового оборудования покупателю выдают неликвид, многие годы хранившийся на складах. Чтобы у покупателя не возникало вопросов, к такому оборудованию прикладывают самодельный паспорт и действующий сертификат завода-изготовителя.

Понять обман иногда можно по цене, которая в 2-3 раза ниже сложившейся на рынке, хотя не исключено, что и цена будет обычной. Если вы попались на такой обман, больше никогда ничего не приобретайте у этого продавца.



  • Прислушайтесь к советам опытных людей, работающих с подобным оборудованием. Они, исходя из своего опыта, точно скажут, что из предложенного в торговой сети заслуживает внимания и хорошо зарекомендовало себя в процессе эксплуатации. Обращение к опыту профессионалов поможет вам избежать покупки низкокачественных китайских подделок, которые выдаются за лучшую брендовую продукцию и имеют очень высокую цену.

Как правильно установить клапан обратный с сеткой

Чтобы правильно установить обратный клапан с сеткой и избежать в дальнейшем проблем, обратите внимание на некоторые моменты:

·         Перед установкой клапана убедитесь, что перед ним в системе стоит фильтр. Если его не окажется, устройство может забиться, и его придется чистить.

·         При монтаже клапана необходимо учесть направление движения рабочей среды в трубе. На корпусе устройства для этого нанесена стрелка. Если ее нет, разберитесь, как правильно устанавливать клапан. Если он будет установлен неверно, то при включении системы в работу он не испортится, но и свою функцию выполнять не будет.

·         Температура рабочей среды в системе должна быть меньше допустимой на клапане.

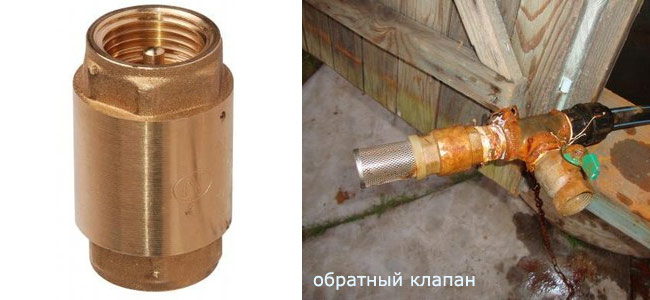

Самыми проблемными являются обычные латунные пружинные муфтовые клапаны, которые устанавливаются в квартирах. Дешевые обратные клапаны с сеткой такой модификации укомплектованы уплотнением Nitril или обычным резиновым уплотнителем. Такое устройство, установленное на горячую воду, не выдерживает более 1-2 месяцев эксплуатации, после чего возникает необходимость вновь заняться ремонтными работами. Чтобы этого избежать, приобретайте клапан только с металлическим седлом и уплотнением металл по металлу.

Системы водоснабжения бытового назначения оснащаются обратными клапанами пружинного типа с диаметром условного прохода от 15 до 50 мм. Такие устройства компактны, но обеспечивают высокую пропускную способность, надежность эксплуатации водопровода, а также плавность его работы (низкий уровень шума и вибрации).

Подробнее рассмотрим параметры, на которые следует обратить внимание при подборе обратного клапана:

1.    Диаметр клапана Ду – обычно он совпадает с диаметром трубопровода. Стандарты диаметров в миллиметрах и дюймах: 6, 8, 10 (3/8”), 15 (1/2”), 20 (3/4”), 25 (1”), 32 (1 1/4”), 40 (1 1/2”), 50 (2”), 65 (2 1/2”), 80 (3”), 100 (4”), 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000, 1200 мм. Наиболее часто в практике используют следующие виды арматуры: обратный клапан 1 дюйм с сеткой, обратный клапан с сеткой ½ и обратный клапан с сеткой ¾.

2.    Условное давление клапана Ру – обычно оно совпадает с диаметром трубопровода. Стандартный ряд давлений: 10, 16, 25, 40, 63, 100, 160 ,250, 400, 600 кгс/см2. При выборе условного давления обратите внимание на то, что клапан будет долго и надежно работать, если рабочее давление будет в два раза меньше номинального. Например, давление в вашей трубе 12 кгс/см2, значит, нужно установить клапан на 25 кгс/см2. Если установить клапан на 16 кгс/см2, велика вероятность выхода его из строя в течение нескольких месяцев.

3.    Материал корпуса.

4.    Тип присоединения.

5.    Конструкция клапана.

6.    Уплотнение в затворе.

7.    Производитель оборудования. Сегодня рынок наполнен китайскими кустарными клапанами низкого качества: подходящие технические параметры, очень интересная цена. Но на деле вы получаете проблемы за свои деньги. Поэтому не рекомендуем их приобретать. Встречается и обратная ситуация, когда некоторые американские и европейские производители устанавливают цены в 3–5 раз выше установившейся на рынке стоимости на аналогичный товар хорошего качества.

Если у вас имеются вопросы при выборе обратного клапана, проконсультируйтесь у тех, кому вы доверяете – у сантехников или опытных продавцов.

Определившись со всеми параметрами нужного вам обратного клапана с сеткой, вы можете смело его покупать. При этом, чтобы избежать ошибок, рекомендуем учесть несколько следующих моментов:

  • Приобретать можно только новый обратный клапан с сеткой с гарантией, имеющий всю необходимую документацию. Вы можете задать вопрос: «Как клапан может быть не новым, если его приобретают в магазине?». Может, если он был произведен более пяти лет назад, долго лежал на складе и только потом попал на прилавок магазина.

Следует учесть, что внутри клапана могут быть мягкие уплотнители, которые через несколько лет теряют некоторые из своих свойств, что в итоге скажется на работе самого устройства. Второй момент связан с гарантийными обязательствами производителя. За прошедшие годы предприятие, выпустившее данное изделие, может прекратить свое существование, поэтому предъявлять претензии по качеству будет просто некому.

Учитывая вышесказанное, рекомендуем внимательно изучить документацию на деталь, которую вы запланировали купить.

  • Чтобы клапан не подвел вас в процессе эксплуатации, не забудьте сделать запас по условному давлению. Приобретение устройства с сопоставимым рабочим и условным давлением неизбежно приведет в будущем к серьезным проблемам.
  • Покупать клапан обратный с сеткой нужно у надежного продавца, так как, к сожалению, бывают случаи, когда под видом нового оборудования покупателю выдают неликвид, многие годы хранившийся на складах. Чтобы у покупателя не возникало вопросов, к такому оборудованию прикладывают самодельный паспорт и действующий сертификат завода-изготовителя.

Понять обман иногда можно по цене, которая в 2-3 раза ниже сложившейся на рынке, хотя не исключено, что и цена будет обычной. Если вы попались на такой обман, больше никогда ничего не приобретайте у этого продавца.

  • Прислушайтесь к советам опытных людей, работающих с подобным оборудованием. Они, исходя из своего опыта, точно скажут, что из предложенного в торговой сети заслуживает внимания и хорошо зарекомендовало себя в процессе эксплуатации. Обращение к опыту профессионалов поможет вам избежать покупки низкокачественных китайских подделок, которые выдаются за лучшую брендовую продукцию и имеют очень высокую цену.
