Клапан для батареи отопления

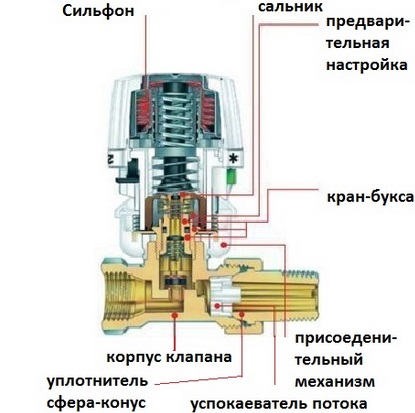

Устройство терморегулятора батареи отопления состоит из двух частей: клапана и термостатической головки. Термостатический клапан обычно изготавливают из латуни, его основание перекрывает трубу, а верхняя часть является продолжением нажимного штока с пружиной. Процесс нажатия на шток осуществляет термостатическая головка, чем большее давление на пружину она оказывает, тем сильнее перекрывается клапан.

В строении термостатической головки выделяют чувствительный элемент. который находится в полости, заполненной газом или жидкостью. При нагревании термочувствительная среда расширяется и выталкивает чувствительный элемент вперед, он оказывает давление на шток с пружиной, а затем на перекрывающий клапан.

Дополнительными элементами термостатической головки являются рукоятка (заглушка). на которой нанесена шкала режимов работы. Также, для точной установки значений имеются электронные регуляторы температуры.

Принцип работы

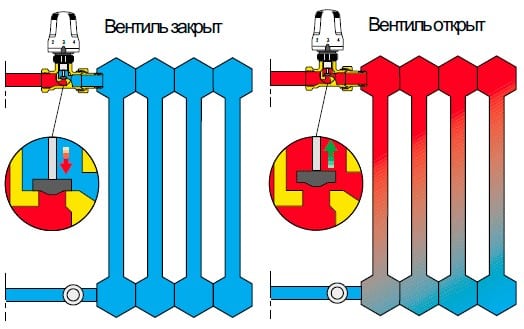

Принцип работы автоматического терморегулятора основан на схеме: когда происходит изменение температуры воздуха в помещении или теплоносителя, среда, в которой находится чувствительный элемент в термостатической головке, реагирует на этот процесс. Чувствительный элемент оказывает давление на нажимной шток, и он либо опускается, либо поднимается, в зависимости от показателя температуры.

При опускании клапан перекрывает поток теплоносителя, поэтому в радиаторе уменьшается скорость циркуляции и притока тепла. Как следствие, уменьшая работу термостатического клапана и головки, количество теплоносителя в системе понижается, как и теплоотдача батареи инфракрасного излучения в помещении.

Принцип работы механического клапана для батареи тот же. только владелец помещения сам регулирует процесс подачи и снижения потока теплоносителя по личным ощущениям.

Поворачивая регулятор или устанавливая необходимое значение на электронной панели, устанавливается исходное значение давления на чувствительный элемент в термостатической головке.

Принцип работы прост, но требуется соблюдения многих нюансов: правильной установки, регулировки автоматической работы, соблюдения техники безопасности.

Виды терморегуляторов

В зависимости от способа регулировки термостаты бывают механические (ручные) и автоматические. Ручные модели требуют вмешательства в работу: проворачивания механизма сужения диаметра протока в трубе для достижения требуемой температуры. Автоматические модели имеют более совершенную конструкцию и не требуют постоянной ручной регулировки, они фиксируют понижение температуры теплоносителя или воздуха и сами увеличивают или уменьшают поток теплоносителя.

По типу наполнителя сильфона терморегуляторы делят на: жидкостные и газонаполненные. Жидкостные считаются чувствительными на отклонение от установленной нормы и быстро передают импульс на механизм работы термостатической головки. Газонаполненные — более современные, работают за счет давления газа, который располагается в наиболее дальней части от горячего теплоносителя и клапана, поэтому наиболее точно улавливает значения температуры в помещении.

По форме исполнения: прямые, угловые, в составе гарнитуры (термостат плюс перемычка для трубы).

Установка и подключение клапана для радиатора для отопления

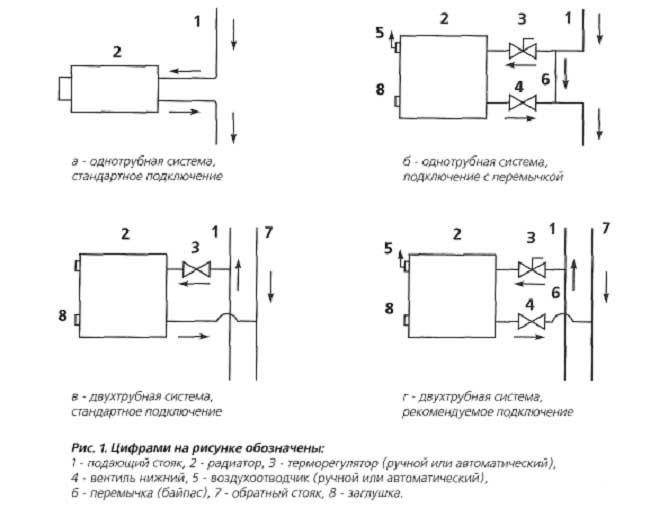

В зависимости от схемы отопительной системы, трубы подачи горячей воды к радиатору подводят по-разному, и, соответственно, заглушки и регулировочные клапаны устанавливают в разных местах. Перед монтажом необходимо перекрыть подачу теплоносителя к батарее отопления и слить воду.

Если используется однотрубная система. где горячая вода идет по одной трубе и последовательно подключаются отопительные приборы, в верхнюю часть батареи заходит труба и подводит теплоноситель. Он проходит через установку, выходит снизу на той же стороне и идет в главную магистраль. Термостат в таком случае устанавливают на байпас — трубу перемычку. Данная перемычка соединяет прямую и обратную трубу отопительного прибора, позволяет перемещаться горячей воде после перекрытия напора клапаном.

Сделать перемычку можно своими руками, приварив к стальным трубам трубу небольшого диаметра (до 8 см), предварительно подготовив отверстия в нужных местах.

На двухтрубной системе. где для притока теплоносителя — одна труба, а для отвода – другая, не требуется установка перемычки, термостат крепят на трубу подачи воды.

Установка регулировочного клапана для радиатора особенно эффективна в индивидуальной системе отопления, но в централизованной она также дает значительный эффект экономии при условии, что есть счетчик горячей воды
