Надежное крепление труб, составляющих системы водо-, теплоснабжения, а также воздуховоды, подразумевает использование такой соединительной детали, как хомут сантехнический с резиновым уплотнителем, который отличается высокой прочностью и надежностью.

Виды сантехнических хомутов с резиновыми уплотнителями

Выделяют следующие виды хомутов сантехнических с резиновыми уплотнителями:

  • Универсальные сантехнические винтовые хомуты. Для них характерно наличие надежных замков червячного соединения с цельноштампованным корпусом, в котором имеется стабильный зазор и наиболее подходящий угол резьбы в паре винт – лента.

Все это в совокупности с высокоточным исполнением и использованием специальной алюминизированной стали гарантирует равномерное распределение усилия сжатия по периметру, большой предельный момент при затяжке, высокую устойчивость к вибрациям и долговечность при эксплуатации даже в экстремальных условиях. У червячного хомута может быть ассиметричное расположение червячного соединения и резьбы.




  • Хомут с широкой лентой 12 мм устанавливается в местах с более высоким давлением в системе, где необходимо обеспечить усиленную затяжку. Его можно использовать там, где требуются большие диаметры и равномерное распределение давлений.

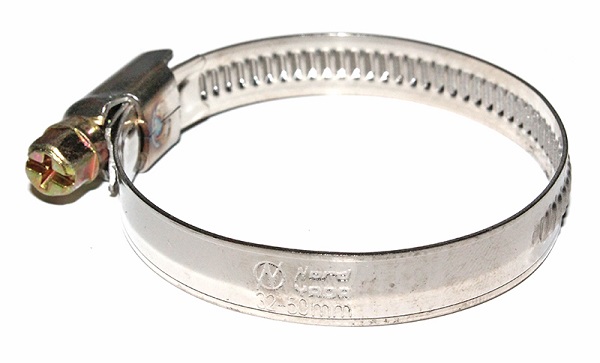

  • Хомут обжимной сантехнический принадлежит к классу винтовых хомутов червячного типа. В данном виде хомутов отсутствуют накатки с внутренней стороны ленты. Это позволяет снизить концентрацию напряжений в шлангах, что продлевает срок эксплуатации соединения.

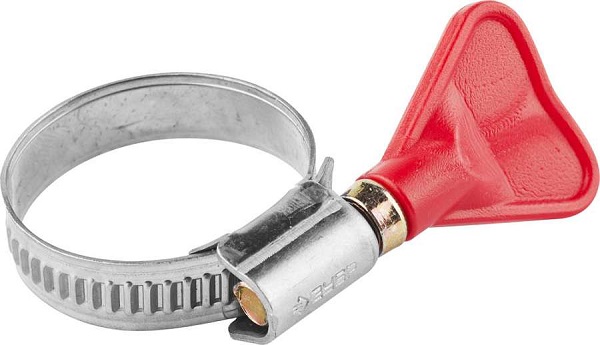

  • Хомут с ключом. Его также называют хомутом с бабочкой или с ручкой. Он подходит для применения в быту, там, где приходится время от времени снимать и снова ставить хомут. Ключи изготавливают из пластика или металла. Ключ создает нагрузку, превышающую рекомендованный момент затяжки. Предпочтительнее пользоваться червячными хомутами и специальной отверткой для них.


  • Хомут ленточный металлический сантехнический с резиновым уплотнителем используют для соединения труб, сборки или ремонта трубопроводов, крепления различных конструкций к опорам. На возможность использования хомута ленточного определенного диаметра оказывают влияние различные факторы, в том числе диаметр труб. Это приводит к необходимости запасаться хомутами различных типоразмеров.

Для облегчения процесса монтажа и ремонта следует приобрести хомутную ленту и комплект зажимов. С их помощью можно очень быстро собрать хомут требуемого размера.

  • Силовые хомуты устанавливают на толстые шланги и дренажные наносные системы.
  • Проволочный хомут используют для монтажа толстостенных шлангов, уровень вибрации которых повышен.

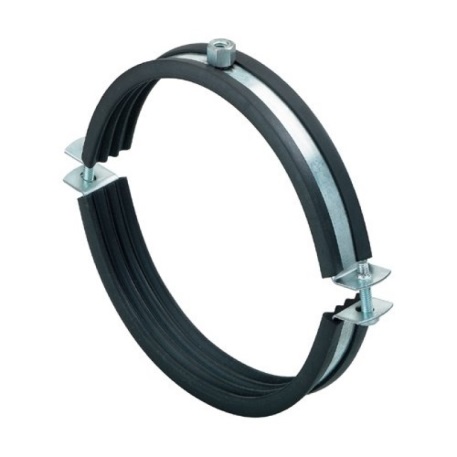

  • Усиленный хомут обеспечивает надежное крепление трубы, среда в которой проходит под давлением. В усиленном хомуте основой служит достаточно толстый профиль пластин шириной от 30 до 70 мм и толщиной от 2,5 до 7 мм. Он отличается от простого трубного хомута тем, что половинки усиленного хомута зажимаются не винтами, а болтами (диаметр от 8 до 16 мм), которые фиксируют гайки. Именно эта конструкция создает высокую несущую способность.


Усиленный трубный хомут сантехнический с резиновым уплотнителем можно использовать для сборки вентиляционных или сантехнических трасс с высокой степенью риска. Обязательно в таких случаях использовать прокладку EPDM с усиленным профилем по ширине и толщине. У приварной гайки диаметр увеличен (16 мм).

На такие хомуты действуют существенные нагрузки, поэтому гайка крепится точечной сваркой и дополнительно приваривается к половинке хомута по кругу. Размеры хомутов достигают 500 мм, что позволяет использовать их в вентиляционной промышленности. Для сборки систем вентиляции и кондиционирования усиленный трубный хомут используют при высокой вибрационной нагрузке.

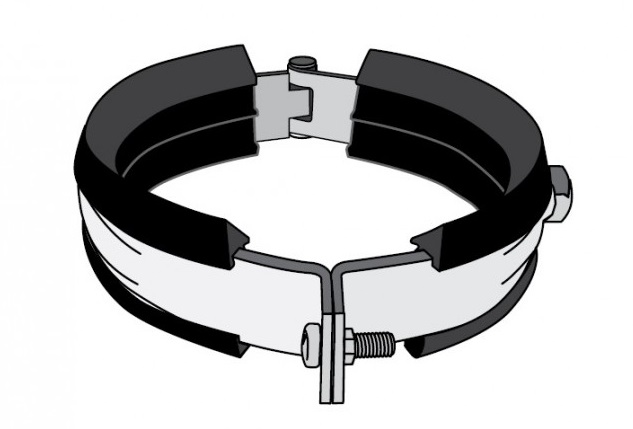

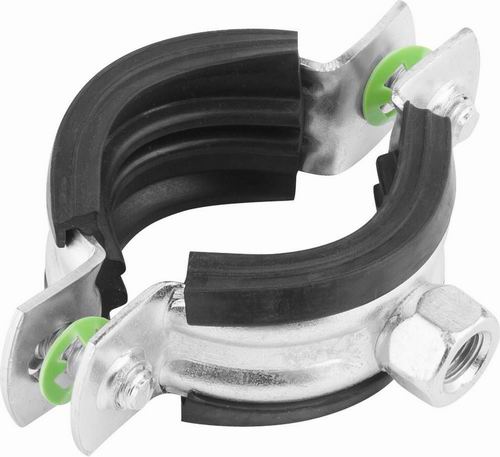

  • Трубный хомут сантехнический с резиновым уплотнителем – важнейший элемент крепежа при сборке систем отопления и водоснабжения. Хомут состоит из двух полукруглых оцинкованных пластин шириной 20–25 мм и толщиной 1,5–2,5 мм, которые повторяют контуры прикрепляемой трубы. С обоих концов пластины имеют сквозные отверстия с резьбой для зажимных винтов 5–6 мм. Трубные хомуты используют для срочного устранения протечек, считаются временными деталями крепежа.


На одной пластине посередине находится приварная шестигранная гайка, являющаяся элементом фиксации хомута с резьбовой шпилькой, или используется при креплении хомута к монтажному перфорированному профилю с помощью болта. Хомут часто используется в сантехнических работах для облегчения фиксации к поверхности (при невысоких нагрузочных требованиях), для крепления к поверхности используется шпилька сантехническая.

  • Неразъемные хомуты сантехнические с резиновым уплотнителем – скобы, способные выдерживать особо высокие нагрузки. Их обычно используют при монтаже магистральных водопроводов. Такие хомуты могут быть установлены на любую плоскость (вертикальную, горизонтальную). Возможен монтаж на перекрытии при необходимости сборки водосточной системы.


Такие хомуты сантехнические с резиновыми уплотнителями используют для установки и крепления шлангов, с их помощью монтируют трубы на горизонтальных плоскостях. Они различны по своей конструкции, что и определяет особенности их применения. Например, трубы крепят при помощи плотных хомутов (плотность обеспечивает присутствие армированных никелевых волокон, идущих поперек крепления).

Фиксация трубы в хомуте и неподвижность конструкции пластины достигаются за счет использования прокладок EPDM. Эти прокладки повышают уровень вибро- и звукоизоляции и компенсируют тепловые расширения. Прокладки не боятся ультрафиолета, влаги, пара, они сохраняют эластичность при температурах от -50 °С до +120 °С. Трубные хомуты бывают разных размеров, поэтому их можно использовать в различных сферах производства и строительства.

Условия, при которых могут эксплуатироваться хомуты сантехнические с резиновыми уплотнителями:

  • давление среды в трубопроводах – до 10 (иногда до 30) бар;
  • максимальная температура – до +120 °С;
  • рабочий диапазон температур – от -40 °С до +85 °С.

Чем удобен хомут сантехнический с резиновым уплотнителем

Хомут сантехнический с резиновым уплотнителем представляет собой стальное изделие с оцинкованной поверхностью, предотвращающей образование ржавчины. Хомут для канализационной трубы – это кольцо с гайкой и стяжками на винтах. В комплект входит резиновая прокладка, благодаря которой обеспечивается герметичность места соединения труб и изоляция от шума (вибрации), характерного для работающего трубопровода.



Прокладку производят из этиленпропиленового каучука, определяющего ее свойства в конструкции хомута сантехнического с резиновым уплотнителем:

  • устойчивость к ультрафиолету, озону, теплу и излишней влаге (пару);
  • устойчивость к различным агрессивным веществам – кислотам, щелочам;
  • эластичность, которая сохраняется при температуре от -50 °С до +120 °C;
  • износоустойчивость;
  • не кристаллизуется при любых условиях эксплуатации;
  • не окрашивается при контакте с ПВХ-изделиями или при покраске.

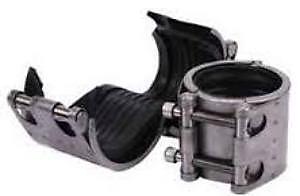

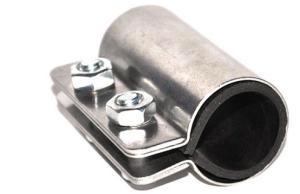

Ремонт трубопроводов, транспортирующих вещества с повышенными требованиями к санитарным нормам (пищевая промышленность) осуществляется с применением хомутов с прокладками из пищевого (метилбутадиенового) каучука. Прокладку устанавливают на поверхности трубы и плотно прижимают бандажом (каркас из материала с высокой механической прочностью).

Хомуты сантехнические с резиновым уплотнителем широко используются, так как:

  • просты в установке, профессиональные навыки не требуются;
  • работы с ними выполняются быстро;
  • они надежны (как правило, производители гарантируют 5 и более лет их беспроблемной эксплуатации);
  • они универсальны;
  • с помощью хомутов можно устранить течь без необходимости отключения участка водопровода;
  • стоят недорого.

Хомут сантехнический с резиновым уплотнителем используется не только для устранения течи, но и для прикрепления труб к стене/полу. Это позволяет избежать воздействия на ремонтируемый участок трубопровода излишних механических нагрузок, вызываемых провисанием трубы, образованием турбулентных потоков, температурными деформациями.

Существует множество ГОСТов, в каждом из которых прописаны требования к конкретным типам изделий. Например, простейший хомут сантехнический с резиновым уплотнителем в виде подковы должен иметь определенные характеристики, перечисленные в ГОСТ 24137. Благодаря этому документу можно определить, из какого материала изготавливают данный хомут, и затем рассчитать величину предельных нагрузок.

После слова «ГОСТ» записаны цифры, которые обозначают диаметр труб. Например, ГОСТ 24137-50 устанавливает характеристики для хомутов сантехнических с резиновым уплотнителем (50 мм), то есть их можно использовать для труб диаметром 50 мм.

Как выбрать хомут сантехнический с резиновым уплотнителем

При выборе хомута сантехнического с резиновым уплотнителем важно обращать внимание на его комплектацию. Для получения наиболее герметичного соединения потребуется использовать уплотнители (идут в комплекте). Нельзя подгонять хомут сантехнический с резиновым уплотнителем под диаметр трубы при помощи подручных средств!

Хомуты сантехнические с резиновым уплотнителем позволяют создавать надежные соединения труб, причем не имеет значения вариант их монтажа: на полу, стене, фундаменте и т. д. Главным преимуществом хомутов является то, что они фиксируют трубы неплотно: сохраняется возможность расширения/сужения труб внутри крепления при эксплуатации, что продлевает срок их службы.

Трубам, закрепленным хомутами сантехническими с резиновым уплотнителем, ничего не мешает расширяться, что очень важно для газовых коммуникаций и систем отопления.

Для того чтобы минимизировать износ трубопроводов в точках их крепления, хомуты сантехнические укомплектовывают резиновыми прокладками, которые обеспечивают мягкое, но герметичное соединение труб.

Размеры хомутов сантехнических с резиновым уплотнителем должны соответствовать диаметрам труб. Если хомут будет существенно больше диаметра трубы, то, скорее всего, при монтаже не получится создать герметичное соединение. Если хомут сантехнический с резиновым уплотнителем окажется меньше диаметра трубы, то вовсе не получится установить его.

Обозначение

Артикул

D (диапазон зажима), мм

Номинальная величина дюйм/мм

SxB (толщина х ширина) хомута, мм

M (размер резьбы)

RSS 1/4

34755

12–16

¼

1,0 x 20

M8

RSS 3/8

34756

17–19

3/8

1,0 x 20

M8

RSS 1/2

34757

20–23

½

1,0 x 20

M8

RSS 3/4

34758

25–30

¾

1,0 x 20

M8

RSS 1

34759

31–38

1

1,0 x 20

M8

RSS 1 1/4

34760

40–46

1 ¼

1,0 x 20

M8

RSS 1 1/2

34761

48–53

1 ½

1,0 x 20

M8

RSS 59

34762

54–59

-/57

1,0 x 20

M8/M10

RSS 2

34763

60–64

2

1,0 x 20

M8/M10

RSS 71

34764

67–71

-/70

1,5 x 25

M8/M10

RSS 2 1/2

34765

72–78

2 1/2

1,5 x 25

M8/M10

RSS 86

34766

81–86

-/83

1,5 x 25

M8/M10

RSS 3

34767

87–92

3

1,5 x 25

M8/M10

RSS 4

34768

102–116

4

2,0 x 25

M8/M10

RSS 130

34769

124–130

-/125

2,0 x 25

M8/M10

RSS 5

34770

132–141

5

2,0 x 25

M8/M10

RSS 6

34771

159–168

6

2,0 x 25

M8/M10

RSS 219

34772

210–219

-/210

2,0 x 25

M8/M10

На любых хомутах сантехнических с резиновыми уплотнителями, а также в паспортах на них должны быть указаны типоразмеры изделий.



При покупке хомута сантехнического с резиновым уплотнителем важно внимательно рассмотреть сам уплотнитель. Качественное изделие должно быть плотным и в то же время гибким. Не следует покупать хомут, если уплотнитель на нем слишком мягкий или крошится: крепления труб получатся ненадежными, в процессе эксплуатации образуются протечки.

Для того чтобы соединения выдерживали необходимую нагрузку, хомуты сантехнические с резиновым уплотнителем должны быть изготовлены из высококачественной стали. Благодаря гальванической оцинковке сталь становится устойчивой к коррозии.

Для сборки разного рода инженерных коммуникаций необходимо использовать трубы, фитинги, хомуты сантехнические с резиновым уплотнителем и пр. Важно приобретать только качественные расходники, поэтому советуем выбирать их у проверенных и надежных поставщиков.
