Хавле Индустриверке. А. Татаринов. Современные методы ремонта раструбов трубопроводов больших диаметров

Хавле Индустриверке. А. Татаринов. Современные методы ремонта раструбов трубопроводов больших диаметров

1

Специалисты хорошо знают, что в условиях большой изношенности сетей водоснабжения и канализации зачастую возникает проблема восстановительного ремонта труб большого диаметра. Наибольшие же трудности в таких ситуациях вызывает ремонт раструбных частей труб большого диаметра из серого чугуна, асбоцемента и других материалов.

До недавнего времени выбор метода ремонта для всех был совершенно очевиден — конечно же, чеканка. Устранение протечек на раструбах трубопроводов при помощи чеканки и сейчас является одним из самых распространённых методов восстановления герметичности трубы. Но, тем не менее, он имеет свои недостатки.

2

На сегодняшний день есть более современные и надёжные методы и изделия для устранения протечек. Одним из таких изделий является универсальная ремонтная муфта Duofit (фото 2) от итальянской компании Nova Siria, официальным дистрибьютором которой в России является ООО «Хавле Индустриверке». В этой статье мы подробно расскажем вам о всех преимуществах применения данной муфты.

Конструкция муфты проста и продумана до мелочей. Муфты изготовлены из углеродистой стали и обработаны надёжным антикоррозионным покрытием Rilsan®, характеристики которого ничем не уступают, а по некоторым параметрам даже превосходят, привычное всем эпоксидное покрытие. Все болты, гайки и шайбы в стандартном исполнении покрыты надёжным антикоррозионным покрытием Dacromet. При желании есть возможность заказать муфту с крепежом, изготовленным из нержавеющей стали А2 или А4.

3

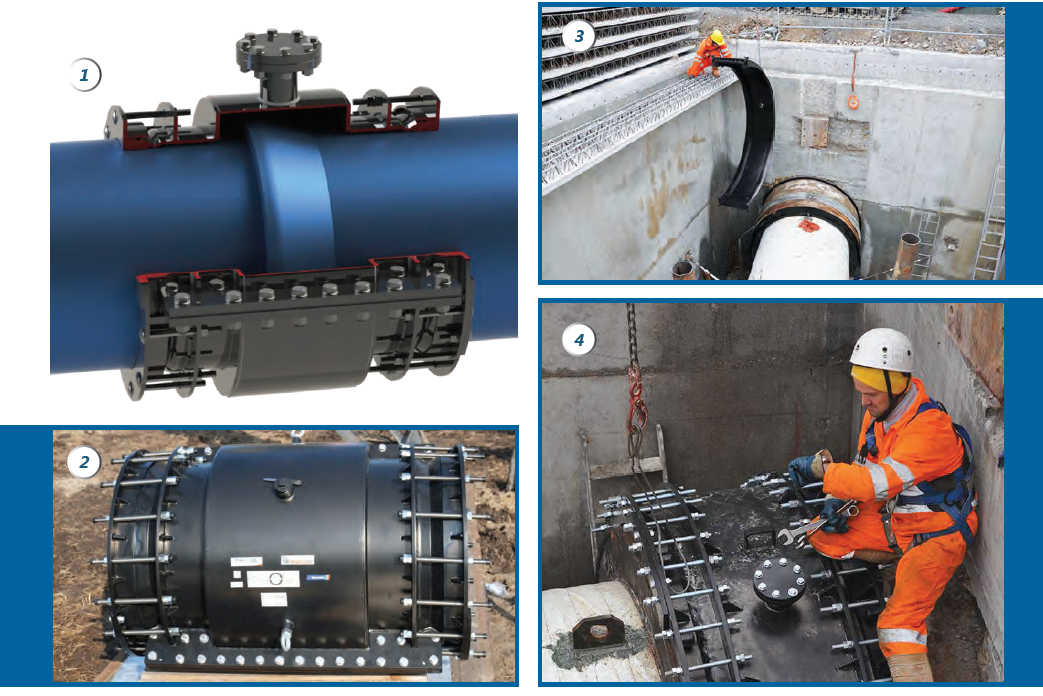

Поговорим о конструкции подробнее. Муфта состоит из корпуса, разделённого на две части — он выполняет функцию изолирующего саркофага на месте повреждения (фото 1). Герметизация двух частей корпуса осуществляется при помощи интегрированной прокладки, установленной по всей плоскости контакта двух половин. Для предотвращения выдавливания прокладки давлением она зафиксирована специальной наплавленной отбортовкой. Герметизация муфты и трубы осуществляется при помощи конических кольцевых уплотнений и двух прижимных колец. По желанию заказчика уплотнения изготавливаются из EPDM, NBR, NEOPRENE (также возможно изготовление из других материалов).

Как мы уже отмечали ранее, отличительной особенностью данного изделия является простота и, что самое важное в случае устранения аварии, — скорость монтажа. Например, монтаж муфты на трубу DN 1000 усилиями бригады из трёх человек занимает всего 1-2 часа. Эти изделия позволяют выполнить ремонт любой сложности: устранить протечку из-под раструба, течь, вызванную сколом части раструба, трещину. Причём в данном случае материал трубы абсолютно не важен — муфты Duofit устанавливаются на любой вид труб, так как все изделия имеют допуск по наружному диаметру трубы не менее 30 мм.

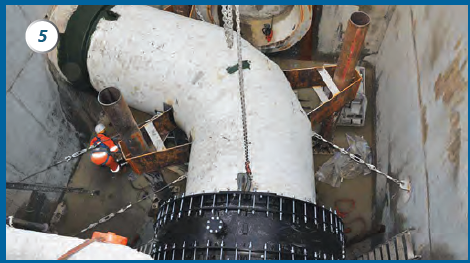

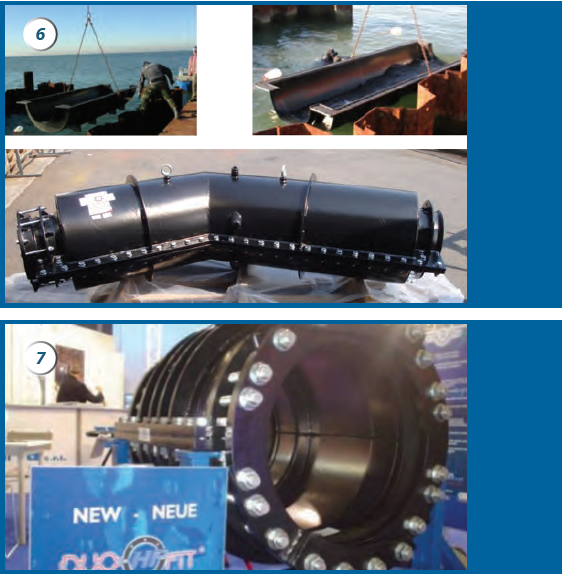

Размерный ряд Duofit обширен: на данный момент Nova Siria может изготовить изделия диаметром до 3000 мм (фото 3, 4, 5). Важной особенностью Duofit является то, что кроме стандартных каталожных размеров в зависимости от типа и сложности повреждения трубы или её соединения можно заказать муфту с корпусом увеличенной длины или даже муфту неправильной формы для восстановления переломов трубы (фото 6). Рабочее давление трубопровода также не имеет особого значения — в настоящее время уже есть опыт производства муфт для давления до 100 атм. (фото 7). Кроме того, возможно устранение такой проблемы как протечка на полиэтиленовой трубе из-под электромуфты (фото 8).

Конструкция Duofit практически исключает возможность неправильного монтажа. Половинки муфты имеют специальные направляющие, которые исключают неправильное соединение или смещение частей относительно друг друга. В комплекте с муфтой поставляется специальная смазка, предназначенная для исключения вероятности повреждения и снижения трения уплотнительных колец из эластомера о стальной корпус муфты. Также в комплекте поставки присутствует клей, предназначенный для соединения уплотнительных колец. В итоге, приобретая муфту, заказчик получает полностью готовый к монтажу комплект.

4

Муфты разработаны для эксплуатации в течение многих десятилетий, поэтому на первый план выходит долговечность всей конструкции, которая обеспечивается качественными материалами, многолетним опытом и высокой квалификацией инженеров и сотрудников, занятых на производстве.

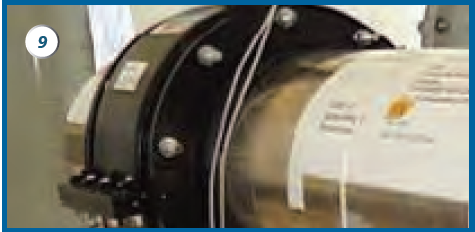

И, наконец, важный момент: прежде чем выйти на рынок, все изделия компании Nova Siria проходят жёсткие испытания в тяжёлых условиях. Среди них испытание на старение уплотнений при температуре 80°С в течение 200 часов (т. н. «сухое тепло»), гидравлические испытания на отсутствие протечек и падение давления, испытание коррозионной стойкости изделия и др. Для этих целей на заводе Nova Siria есть специальные стенды (фото 9).

5

Благодаря всем выше перечисленным факторам клиент в итоге приобретает абсолютно надёжное, долговечное, удобное и простое в монтаже изделие для ремонта различных повреждений трубопроводов.

Опубликовано в журнале "Вестник арматуростроителя" № 4 (39)
