Какой коллектор выбрать для отопления

Какой коллектор выбрать для отопления

Виды и способы подключения распределительного коллектора отопления

Коллектор служит в технологическом и инженерном оборудовании зданий для раздачи жидкостей из основной магистрали по различным контурам и сбора в случае циркуляционного оборота обратно, смешения потоков из параллельных веток. В современных сантехнических коммуникациях коллекторные схемы всё чаще заменяют привычные типы разводки. Коллектор отопления позволяет заметно улучшить характеристики и свойства систем отопления зданий любого типа.

Типы коллекторов в системах отопления

Принципиальное устройство коллектора отопления довольно простое: он представляет собой отрезок трубы с некоторым количеством боковых и торцевых отводов, предназначеных для подключения отдельных контуров. Коллектор может быть снабжён воздухоотводчиком, группой безопасности, ручными либо автоматическими устройствами регулирования потоков, смесительным узлом, что придаёт ему функции элемента автоматизированного управления системой отопления. Используется только в современных закрытых циркуляционных системах отопления. Коллекторы для отопления по назначению и конструкции делятся на несколько основных типов:

Солнечный коллектор

Солнечный коллектор направляет энергию светила на хозяйственные нужды. С учётом нынешней стоимости оборудования использование солнечных коллекторов в качестве основного источника отопления для условий России невыгодно, даже в южных регионах. Экономически оправданная сфера их применения сегодня — приготовление горячей воды для водопровода в негазифицированных районах с достаточным уровнем солнечного излучения. В летний период солнечные панели могут полностью взять на себя эту задачу, благодаря чему отопительный котёл на несколько месяцев можно отключить.

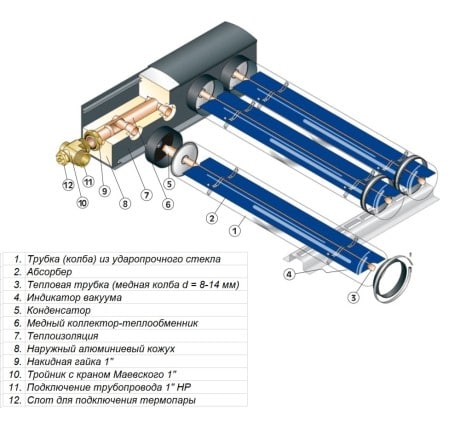

В солнечных панелях коллектор служит также теплообменником и имеет иное строение, нежели в обычных системах отопления. Каждый регистр, расположенный внутри вакуумной трубки, представляет собой замкнутый контур, заполненный жидким агентом, проходящий сквозь коллектор. Испаряясь, агент поднимается к расположенному выше коллектору-теплообменнику и нагревает циркулирующий по нему теплоноситель. Остывая, опускается вниз, цикл повторяется

Гидрострелка


Гидрострелка (гидроразделитель, гидроколлектор, термогидравлический распределитель) предназначен для гидродинамической балансировки системы отопления: выравнивания давления и температуры теплоносителя в различных контурах отопления.

Гидроразделитель обеспечивает оптимальную разницу температур между подачей и обраткой, при этом потоки могут смешиваться в нужной степени. Это обеспечивает, помимо стабильной температуры в помещениях, щадящий режим эксплуатации котельного оборудования

Гидрострелка применяется преимущественно в сложных системах отопления с несколькими отопительными контурами, с одной стороны выполняется подключение контура отопительного котла, с другой — радиаторного отопления, тёплых полов, горячего водоснабжения, подогрева воды в бассейне и т.д.

В заводских гидроразделителях устанавливаются сепараторы потоков и дополнительные устройства для отвода загрязнений и воздуха

Оптимальной работы системы отопления большого дома с термогидрораспределителем можно достичь, когда каждый из контуров оснащён собственным насосом. Представляет собой распределительный коллектор большого диаметра, устанавливаемый вертикально в котельной.

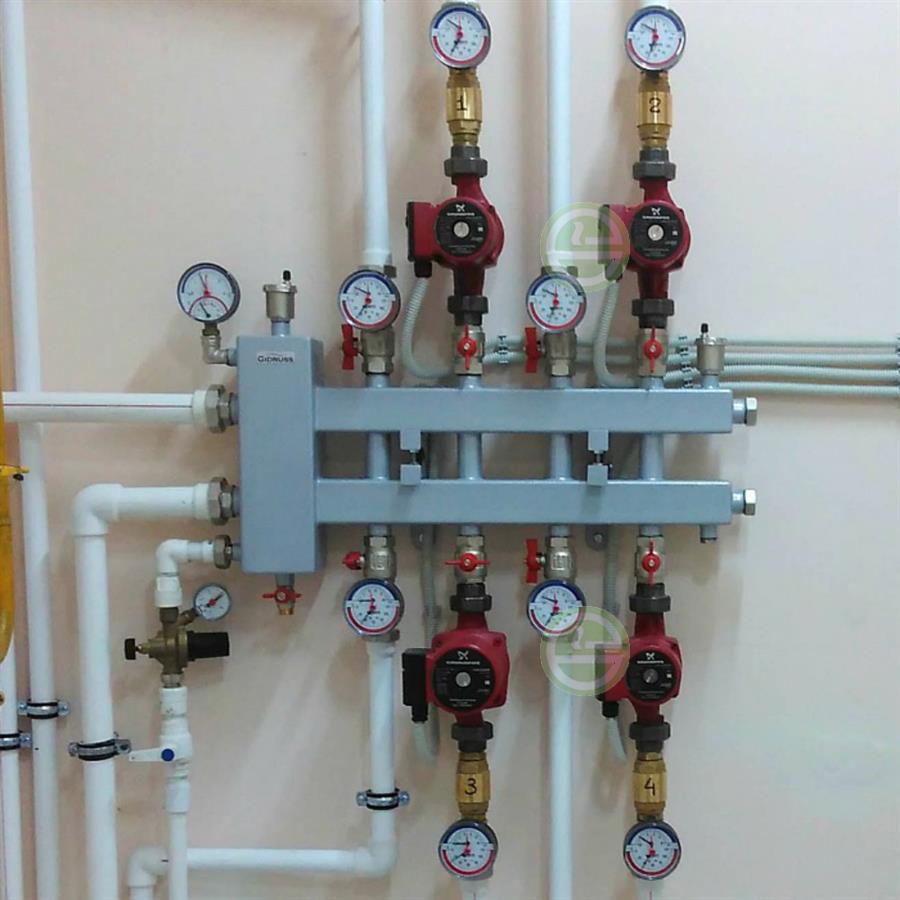

Самодельная гидрострелка, изготовленная из квадратной стальной трубы с вваренными штуцерами. Циркуляция по каждому из контуров осуществляется собственным насосом

Распределительный коллектор

Коллектор для отопления, разделяющий потоки теплоносителя непосредственно по приборам отопления, — самый распространённый тип. Он состоит из двух распределителей (гребёнок), по первому теплоноситель поступает на приборы отопления, по второму отводится обратно к котлу. На торце каждой гребёнки располагается подключение к подающей/обратной магистрали, вдоль корпуса — штуцеры для отдельных приборов, которыми могут являться батареи отопления либо петли (контуры) тёплого пола.

Подключение радиаторного отопления через распределительный коллектор отопления, в отличие от привычных одно и двухтрубных схем, происходит не последовательно, а параллельно. Температура поступающего в разные ветки теплоносителя одинакова. Нагрев каждого радиатора (или группы радиаторов одного контура) можно установить от нуля до максимума, при этом взаимовлияния приборов не происходит. Коллекторная схема разводки позволяет точно установить и стабильно поддерживать нужную температуру в каждом помещении.

Существуют коллекторы «два в одном», совмещающие гидрострелку и распределительные гребёнки

Что касается тёплых полов: если число веток две и более, подключение через гребёнки — единственно возможная схема. Только она обеспечит слаженную работу системы. В разных помещениях и зонах, а также для того, чтобы гидравлическое сопротивление в трубах тёплых полов не было слишком высоким, трубы разделяют на отдельные контуры длиной не более 80 м. Коллектор для тёплого пола в обязательном порядке комплектуется отдельным насосом и смесительным узлом, поддерживающим оптимальную для полов температуру и исключающим её повышение более 40 ºС.

Монтаж коллектора отопления в доме или квартире может быть осуществлён скрыто, в специальном шкафу, размещённом в нише.

Коллекторные системы отопления – экономия энергии и топлива

Коллекторные схемы имеют очевидные преимущества перед традиционными:

  • Возможность точно установить и стабильно поддерживать заданную температуру в каждом помещении либо зоне.
  • Экономия топлива за счёт правильного распределения тепловых потоков.
  • Применяются трубы малых диаметров, которые несложно спрятать в стяжку.

Единственный недостаток коллекторной системы — несколько большая стоимость за счёт высокого расхода труб.

Распределительные коллекторы устанавливают не только в доме или в квартире, но и в централизованной котельной, теплоузле многоквартирного дома. Контурами в данном случае являются квартиры или отдельные здания. Наибольший экономический эффект при высоком тепловом комфорте наблюдается в разветвлённых системах отопления, где тепловые потоки ступенчато распределяются через коллекторы, а каждый из контуров имеет свой циркуляционный насос и комплекс автоматики.

Двухступенчатая коллекторная схема частного жилого дома, включающая в себя пять коллекторов. В котельной расположена гидрострелка, а на каждом из двух этажей — гребёнки радиаторной разводки и тёплых полов

Как выбрать распределительный коллектор

Гребёнки распределительных коллекторов конструктивно схожи: внутренний диаметр, размеры резьбы на штуцерах стандартные. Подключение может быть рассчитано на несколько типов труб и присоединительных диаметров. Отличается количество штуцеров, их число может быть от 2 до 12. Гребёнки без проблем можно соединять между собой, набирая необходимое количество отводов, если готового элемента в продаже нет. Коллектор для тёплого пола должен иметь устройства регулировки потока и температуры на каждой ветке. Ручные или автоматические — вопрос комфорта и цены. Для радиаторов это необязательно — управление можно установить на самой батарее. Автоматику можно добавить или заменить и позже, если понадобится.

Какому материалу отдать предпочтение

По материалу, из которого изготовлены гребёнки, коллекторы бывают следующих видов:

  • Стальные (нержавеющая сталь) — чрезвычайно долговечные (практически вечные) и весьма дорогие. Для тех, кто не привык и имеет возможность не экономить на качестве. Гребёнки из нержавейки способны выдерживать большое давление и использоваться в технологических системах пищевого производства (молочные продукты, соки, питьевая вода и т.д.).

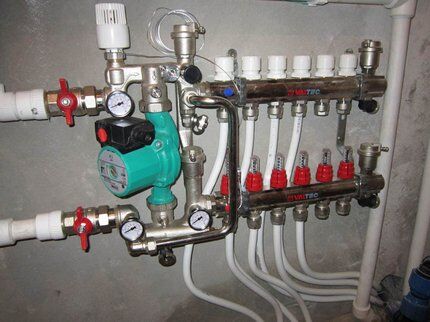

Коллектор из нержавейки для радиаторной разводки с регулировочными вентилями, воздухоудалителем и накидными гайками с торца для шарового крана

  • Латунные — имеют высокие характеристики при относительно умеренной цене. Наиболее популярный тип.

Коллектор, собранный из латунных гребёнок — бюджетная «золотая середина» по цене и качеству

  • Полимерные гребёнки — недороги, но уступают собратьям из металлов по всем характеристикам.

Гребёнка из полипропилена доступна по цене, однако из-за невысокой прочности и не лучших показателей температурного расширения для отопления применяется нечасто

При желании из пластика несложно собрать распределительный коллектор отопления своими руками.

Вполне аккуратный самодельный коллектор отопления, собранный из стандартных тройников, обойдётся совсем недорого. Однако время на его изготовление придётся потратить

Встречаются умельцы, изготавливающие коллектор для отопления своими руками из обычного металла, но это спорное решение. Во-первых, в систему неизбежно попадает ржавчина, во-вторых, это весьма трудозатратно.

В заключение отметим, что от качества проектирования и монтажа будет зависеть не только тепловой комфорт вашего дома, но и экономичность системы отопления. Чтобы вложенные вами средства были использованы с максимальным толком, доверяйте эти работы только опытным, проверенным мастерам.


Источник: https://teplosten24.ru/kakoj-kollektor-vybrat-dlya-otopleniya.html
