Какие переходники используются для соединения труб разного диаметра

Какие переходники используются для соединения труб разного диаметра

Переходники для труб — это соединительные элементы, изготавливаемые из разных материалов, которые используются для стыковки труб в трубопроводных конструкциях различного назначения. Эксплуатационная область этих изделий распространяется практически на все трубные коммуникации, среди которых: водопроводы, теплопроводы, газопроводы, канализационные системы, дымовые и вентиляционные трубопроводы.


В трубопроводных системах часто возникает необходимость стыковки труб, различных по диаметру, в таких случаях применяются переходники соответствующих размеров

В первую очередь все переходные элементы для трубопроводов подразделяются на два основных вида:

  • концентрические;
  • эксцентрические.

К первой группе относятся фитинги, которые используются для коммуникаций, расположенных в вертикальной плоскости, а эксцентрические детали применяются для стыковки труб в горизонтальных конструкциях. Обе эти группы активно эксплуатируются в хозяйственных и промышленных целях.

Рассмотрим основные материалы, из которых выполняются переходы:

  • сталь;
  • чугун;
  • латунь;
  • полипропилен (ПП);
  • поливинилхлорид (ПВХ);
  • полиэтилен (ПЭ).

Для изготовления стальных переходных элементов, как правило, применяются различные типы стали:

  • нержавеющая;
  • оцинкованная;
  • углеродистая;
  • легированная;
  • высоколегированная.
Для стальных труб детали изготавливаются из тех же марок стали

Обратите внимание! Фитинги из углеродистой стали применяются в трубопроводных конструкциях, осуществляющих транспортировку слабоагрессивных и среднеагрессивных рабочих сред. В свою очередь, изделия из легированной и высоколегированной стали используются в более суровых условиях.

С каждым годом пластиковые фитинги всё больше распространяются, вытесняя стальные изделия. Это связано с тем, что они обладают лёгким весом, устойчивостью к коррозии, а также более демократичной стоимостью.

Переходники для металлопластиковых труб

Переходники на металлопластиковые трубы используются преимущественно в таких трубопроводных конструкциях:

  • водопроводы;
  • теплосети.

Все соединительные элементы для металлопластиковых коммуникаций подразделяются по способу монтажа на три основные группы. Рассмотрим их:

  • компрессионные изделия;
  • резьбовые приспособления;
  • пресс-фитинги.

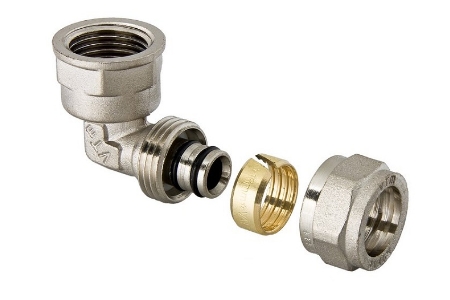

К первой группе фитингов относятся изделия, которые монтируются посредством спайки. Переходники компрессионные применяются для труб разного диаметра, а также для организации обычных стыков. Они изготавливаются из различных материалов и могут быть: металлическими, металлопластиковыми и пластиковыми.

Переходник резьбовой для металлопластиковых труб стыкуется с ними посредством резьбы. Такое соединение называют разъёмным, так как в случае необходимости соединительный узел можно разобрать без особых трудностей. Резьбовые переходники являются самыми дорогостоящими и используются, как правило, в тех случаях, когда необходимо организовать переход с пластика на трубу металлическую (например, стыковка с радиатором отопления).




Металлопластиковые трубы в большинстве случаев монтируются фитингами компрессионного типа

Рассмотрим основные минусы резьбовых переходных элементов, которые используются для соединения труб из металлопластика:

  • слабая герметичность, которая требует использования различных уплотнителей (льняная нить, ФУМ-лента и т. д.);
  • необходимость в постоянных профилактических проверках;
  • низкая скорость монтажа коммуникации.

Пресс-модели относятся к специализированной группе фитингов и используются для организации неразъёмных узлов в трубопроводных конструкциях. Монтаж таких моделей производится с использованием специального оборудования, а именно: пресс-машинки. Такая машинка предназначается для разогрева фитинга и трубы, что способствует образованию неразъёмного соединения, выполненного на молекулярном уровне. Переходные элементы могут отличаться по своей конструкции. Рассмотрим наиболее распространённые варианты таких фитингов:

  • муфты;
  • тройники;
  • уголки;
  • переходы.

Переходы — это приспособления, способствующие образованию стыков между трубами, которые имеют разные показатели сечения. Основное преимущество пресс-фитингов заключается в том, что они способны обеспечить высокую герметичность стыка.

Переходники для различных пластиковых труб

Полимерные переходники являются наиболее распространённой на сегодняшний день группой. Сортамент этих изделий невероятно широк и разнообразен, поэтому они используются практически во всех трубопроводных конструкциях. Рассмотрим основные материалы, из которых изготавливаются пластмассовые переходы для труб:

  • Полипропилен (ПП). Переходные элементы из этого материала применяются не только в трубопроводах, транспортирующих холодную воду, но и в горячих водопроводных системах. Это связано с тем, что максимальная рабочая температура полипропиленовых переходов может достигать +120 °C. Полипропилен отличается высокими прочностными характеристиками, является устойчивым к губительным коррозийным воздействиям. Полипропиленовые изделия резистентны к агрессивным химическим веществам, имеют гладкие внутренние стенки, которые создают минимальное сопротивление потоку рабочей среды. Максимальный показатель сечения для переходов из ПП составляет 400 ммПолиэтилен (ПЭ). Такие переходные элементы являются очень распространёнными и используются для организации стыков при надземной или траншейной прокладке трубных коммуникаций. Они, как и полипропиленовые фитинги, обладают антикоррозийными качествами и имеют гладкие внутренние стенки. Максимальный показатель сечения ПЭ изделий не превышает 400 мм.Поливинилхлорид (ПВХ). Модели, выполненные из поливинилхлорида, используются в трубопроводных конструкциях, давление которых не превышает 16 атмосфер. ПВХ фитинги могут применяться как в безнапорных, так и в напорных коммуникациях.Переходник из ПВХ может использоваться для стыковки труб разного диаметра.
  • Обратите внимание! Как правило, ПВХ переходы применяются для соединения труб в канализационных системах, поэтому их диаметры подходят под стандарты канализационных труб (50 и 100 мм).
  • Композитные. Такие изделия изготавливаются из полимерных материалов и имеют металлические включения (втулки). Благодаря металлическим втулкам с помощью таких изделий можно организовывать переходы не только между трубами с различными показателями сечения, но и на разные материалы. Показатель сечения для полимерного сегмента композитного перехода не превышает 400 мм, а для металлической втулки доходит до 60 мм.

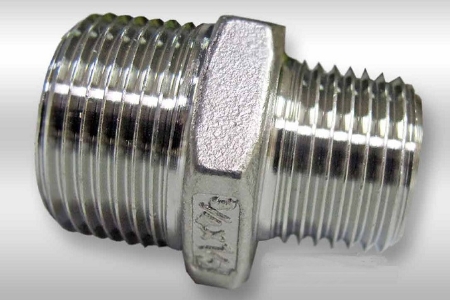

    Соединение пластмассовых труб можно выполнить и с помощью металлических переходных элементов. Фитинги из различных металлов устанавливаются на полимерные трубы, диаметр которых не превышает 60 мм. Обычные металлические переходы применяются для различных трубопроводов (в том числе и питьевых), а конструкционные только для газотранспортных коммуникаций и технических линий.

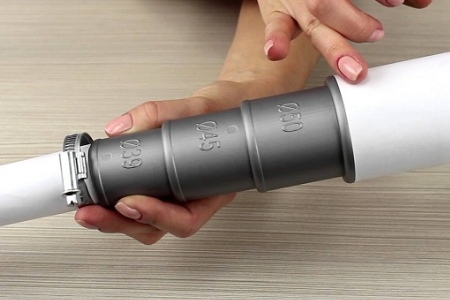

В канализационных системах переходниками также могут служить резиновые манжеты, фиксируемые хомутами

Переходники для канализационных труб

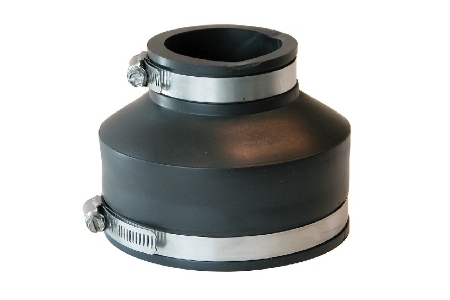

Канализационные коммуникации, как и любые другие, монтируются с использованием переходных элементов. Прокладка канализационных линий часто требует организации стыков между трубами, выполненными из разных материалов (например, чугуна и пластмассы). Для этих целей применяется специальный резиновый манжет, который способен обеспечить два варианта перехода:

  • внутренний;
  • наружный.

В первом случае резиновый манжет вводится в соединительный раструб чугунной трубы в результате чего появляется возможность установки полимерной трубы. Такой стык не нуждается в дополнительной герметизации, поэтому отпадает необходимость в нанесении специальных герметиков. В случае с наружным переходом или, как его ещё называют, бутылочкой, происходит соединение труб без подключения манжета к раструбу.

Рассмотрим две основные группы фитингов, которые используются при прокладке канализационных сетей:

  • для внутренней канализации;
  • для наружной канализации.

Все фитинги классифицируются по варианту соединения на:

  1. Сварные. Такие переходные элементы монтируются посредством использования специального сварочного оборудования. Сварные изделия не оснащаются резиновыми уплотнителями и резьбой.
  2. Склеиваемые. Стыкуются с трубами посредством специальных клеевых составов. Как и сварные модели, склеиваемые фитинги не оснащаются резьбой и прокладками.
  3. Резьбовые. Оснащаются резьбой и в большинстве случаев используются для стыковки небольших труб.
  4. Резиновое кольцо. Популярная разновидность переходных элементов, используемая во время монтажа различных канализационных конструкций. Основное преимущество данных изделий заключается в том, что они образуют очень герметичные стыки.

Переходники для вентиляционных труб и дымохода

Переходники для дымохода, как правило, применяются в том случае, если нужно выполнить быструю стыковку труб с различными показателями сечения. Однако их используют и для того, чтобы стыковать трубы из разных материалов (например, из нержавейки и кирпича). Переходники на трубы дымоходов способствуют соединению дымоходных каналов разной формы.

Полезная информация! Наиболее распространены такие детали при организации перехода между прямоугольным отводом теплового генератора и дымовой трубой, которая имеет круглую форму сечения.

Переходники для дымохода состоят из двух основных конструктивных элементов:

  • верхний;
  • нижний.

Верхняя часть переходника стандартизирована под трубы, а нижняя изготавливается в форме усечённой пирамиды. Таким образом, нижняя часть предназначается для стыковки с прямоугольными поверхностями. Верхняя часть переходника дымохода стыкуется с нижней посредством сварки.

Переходник для вентиляционной трубы или адаптер применяется для организации переходов между вентиляционными трубами с разными показателями сечения или разной формы.

Рассмотрим, по каким факторам классифицируются вентиляционные переходные элементы:

  • материал производства;
  • вариант стыковки с воздуховодом;
  • габариты входного отверстия.

Адаптеры устанавливаются на выходах вытяжных коммуникаций. Помимо основной своей функции, адаптеры для вентиляции выполняют и вспомогательные: устранение завихрений воздуха в системе, уменьшение скорости транспортировки воздушных масс и т. д.


Как правило, вентиляционные адаптеры производятся из нержавейки, которая отличается коррозийной устойчивостью и высокой прочностью. Для увеличения антикоррозийных качеств нержавеющая сталь может подвергаться дополнительной обработке цинком. Показатель сечения вентиляционных переходов может варьировать от 125 до 250 мм, однако, в случае необходимости можно заказать у производителей продукцию нестандартных размеров.



По материалам TrubaMaster
