Как выбрать кран шаровой (кран шаровый)
Спор на тему "Как правильно говорить : кран шаровый или кран шаровой ?" возникнет еще не один раз, поэтому уточним сразу: в единственном числе правильно говорить кран шаровой, а во множественном числе - краны шаровые. Однако, на момент написания данной статьи, авто заполнение Яндекса и Гугла при наборе текста "кран шар" первым выдает вариант "кран шаровый" - так как этот вариант чаще используется техническими специалистами в "профессиональном жаргоне" - лично нам ближе "кран шаровый".
Для простоты изложения мы будем считать данные словосочетания идентичными (с технической точки зрения) и оставим этот спор нашим любимым учителям литературы и русского языка.
Итак, в этой статье мы попытаемся подробно рассмотреть все разновидности шаровых кранов и какой шаровой (шаровый) кран лучше выбрать из всего многообразия шаровых кранов.
1. Что такое шаровый кран ?
Кран шаровый - это разновидность трубопроводной арматуры, запорный элемент которой имеет форму шара, соединенный с рукояткой и предназначенный для перекрытия потока рабочей среды в трубопроводе. При повороте рукоятки шар вращается вокруг своей оси, которая расположена перпендикулярно по отношению к потоку рабочей среды и тем самым происходит открытие или закрытие шарового крана.
2. Какие достоинства и недостатки у шаровых кранов ?
Достоинства шаровых кранов:
- малый вес;
- малая строительная длина;
- малое гидравлическое сопротивление рабочей среды;
- возможность установки в любом пространственном положении;
- хорошее соотношение «цена-качество»;
- высокий класс герметичности.
Недостатки шаровых кранов:
- высокий крутящий момент для поворота ручки;
- возникновение гидравлических ударов в трубопроводе при быстром открытие крана;
- необходимость регулярного (не менее 1 раза в неделю) открытия и закрытия крана для предотвращения «залипания» шара;
- плохая применимость самых распространенных шаровых кранов с фторопластовым уплотнением на температурах более 150 град С.
3. Какие бывают шаровые краны по материалу корпуса ?
3.1.Кран шаровый латунный.
Краны шаровые латунные - это наиболее распространенные в сантехнике краны.
Основные достоинства латунных кранов :
- низкая цена;
- большой выбор моделей различных производителей;
- малые сроки поставки;
- хорошие эксплуатационные характеристики для воды и газа;
- устойчивость к механическим воздействиям.
Основные недостатки латунных кранов :
- малое количество диаметров, в основном выпускаются с Ду 8 до Ду 100 мм ;
- отсутствие приварного исполнения;
- нестабильная работа при температурах более 200 град С;
- невозможность стабильной эксплуатации на нефтепродуктах.
3.2. Кран шаровый стальной.
Краны шаровые стальные - это краны, изготовленный из углеродистой стали (обычно сталь 20 или сталь 25), которые нашли широкое применение в промышленности и ЖКХ.
Основные достоинства стальных кранов:
- низкая цена;
- большой выбор моделей различных производителей;
- малые сроки поставки;
- хорошие эксплуатационные характеристики для горячей воды и газа;
- устойчивость к механическим воздействиям;
- широкий модельный ряд.
Основные недостатки стальных кранов :
- нестабильную работу при температурах менее -40 град С;
- сложности при длительной эксплуатации в системах холодного водоснабжения ;
- невозможность эксплуатации на слабоагрессивных средах.
3.3. Кран шаровый из легированной стали (хладостойкий).
Краны шаровые хладостойкие - это краны, изготовленные из легированной стали (обычно 09Г2С) и предназначенные для эксплуатации при низких температурах до -60С, остальные свойства у них совпадают со стальными кранами.
3.4. Кран шаровый из нержавеющей стали (нержавеющий).
Кран шаровый нержавеющий - это краны, изготовленные из нержавеющей стали (обычно 12Х18Н10Т и аналогичных), которые нашли широкое распространение в промышленности.
Основные достоинства нержавеющих кранов:
- широкий спектр рабочих сред;
- возможность эксплуатации при температурах до -60С.
Основные недостатки нержавеющих кранов:
- высокая цена;
- узкий модельный ряд , в основном выпускаются с Ду 8 до Ду 300 мм;
- большие сроки поставки на большинство кранов.
3.5. Кран шаровый чугунный.
Краны шаровые чугунные - это краны, изготовленные из серого (ковкого) чугуна. В связи с массовым изготовлением стальных шаровых кранов чугунные краны стали дороже и большинство производителей отказываются от их изготовления. Как результат примерно с 2010 года в России остался один производитель чугунных кранов и большое количество неликвидов, которые выпускались еще в 80-е годы при СССР. В связи с тем, что преимуществ по сравнению со стальными кранами у чугунных нет, то рекомендуем их без всякого сомнения менять на стальные краны.
3.6. Кран шаровый пластиковый
Краны шаровые пластиковые - это краны, изготовленные в основном из полипропилена и предназначенные монтажа на пластиковых трубах.
Основные достоинства полипропиленовых кранов:
- долговечность, сопоставимая с латунными ;
- цена ;
- малый вес.
Основные недостатки полипропиленовых кранов:
- возможность монтажа только на пластиковые трубы.
4. Какие бывают шаровые краны по типу присоединения ?

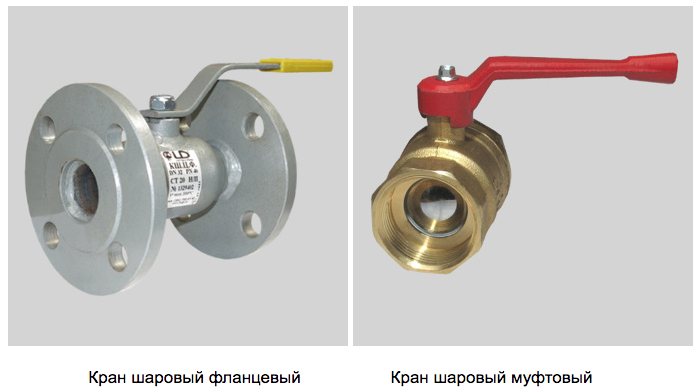

Кран шаровый муфтовый - это краны с резьбовым присоединением, которые нашли широкое применение в различных областях промышленности и ЖКХ. Эти краны выпускаются с Ду8 по Ду100, материал корпуса: латунные, стальные и нержавеющие. Основные достоинство таких кранов: малый вес, малая строительная длина, невысокая стоимость. К недостаткам муфтовых шаровых кранов можно отнести узкую линейку диаметров и сложность при проведении обслуживания (кран забился окалиной и т.п.) и ремонтных работ.
Существует несколько разновидностей типа резьбы:
- кран шаровый вн-вн с внутренней резьбой с обоих сторон;
- кран шаровый нар-нар (так же называется кран шаровый цапковый) с наружной резьбой с обоих сторон;
- кран шаровый штуцерный — это разновидность крана с наружной резьбой, только на каждую резьбу накручены штуцера;
- кран шаровый вн-нар с внутренней резьбой с одной стороны и наружной резьбой с другой стороны;
- кран шаровый с «американкой» с внутренней резьбой с одной и накидной гайкой с другой стороны.
Кран шаровый фланцевый - это краны, который присоединяется непосредственно к обратным фланцам. Эти краны выпускаются с Ду15 по Ду800, материал корпуса: чугунные, стальные и нержавеющие. Основные достоинство таких кранов: удобство монтажа и обслуживания, применяемость для всей линейки давлений. К недостаткам фланцевых шаровых кранов можно отнести большие вес и габаритные размеры, а так же возможность ослабления со временем затяжки болтов и как следствие потеря герметичности.
Кран шаровый под приварку - это краны с концами под приварку. Эти краны выпускаются с Ду10 по Ду800, материал корпуса: стальные и нержавеющие. Основные достоинство таких кранов: полная и надежная герметичность соединения, малый, в сравнении с фланцевыми, вес и строительная длина. К недостаткам сварных кранов можно отнести невозможность обслуживания, сложность демонтажа и замены.
5. Какие бывают шаровые краны по типу прохода ?
Кран шаровый полнопроходный — это кран, у которого заявленный диаметр условного прохода Ду совпадает с величиной реального прохода в шаре. Например у полнопроходного крана Ду100 и диаметр и реальный проход в шаре равен 100мм.
Кран шаровый стандартнопроходный — это кран, у которого заявленный диаметр условного прохода всегда больше, чем реальное отверстие в шаре. Например у стандартнопроходного крана Ду100 диаметр условного прохода 100мм, а реальный проход в шаре 80мм. Основным достоинством стандартнопроходных кранов является их более низкая цена в сравнении полнопроходными.
Многие спросят - а почему появилась стандартнопроходная модель и пользуется такой популярностью? (более 90% всех шаровых кранов стандартнопроходные). Ответ довольно интересен. За счет конструкции крана, когда достигается малое гидравлическое сопротивление рабочей среды при проходе через шар пропускная способность стандарнопроходного крана иногда даже больше чем у вентилей и задвижек такого же диаметра, а так как краны шаровые получили широкое распространение с 2000 года, то они без каких-либо проблем заменяют аналогичную арматуру без потери давления и расхода среды.
ВНИМАНИЕ!!! Если Вы покупаете шаровый кран и в счете или накладной не указано, что он полнопроходной — имейте ввиду, что Вы покупаете стандарнопроходной кран.
6. Какие бывают шаровые краны по типу корпуса ?
Кран шаровый цельносварной — это неразборный кран из углеродистой, легированной или нержавеющей стали, который за счет сварного корпуса имеет более низкую цену по сравнению с разборными кранами. Учитывая ресурс эксплуатации крана около 20 лет потребность в обязательном применении разборной конструкции возникает довольно редко.
Кран шаровый разборный — это кран, который можно разбирать и обслуживать. Единственный существенный нюанс — без специализированного оборудования качественно провести разборку и обслуживание без потери герметичности вряд ли получится.
7. Какие бывают шаровые краны по типу уплотнения ?
Наш опыт показывает, что 99% всех шаровых кранов выпускаются с фторопластовым уплотнением, за исключением высокотемпературных исполнений, где используют уплотнение металл по металлу.
PTFE (фторопласт, тефлон) – температуростойкий полимер, который обеспечивает стабильную работу на горячей и холодной воде, технических маслах, углеводородных смесях (нефтепродукты, природный газ), паре (до 150С). Диапазон рабочей температуры от -10С..+150С, максимально допустимая температура -40С..+200С.
Металл по металлу — это уплотнение, в котором корпус и шар крана соприкасается друг с другом без мягких уплотнений. Основное достоинство металлических уплотнений устойчивость к высоким температурам. Основным недостатком можно считать сложность обеспечения класса герметичности А.
8. Какие бывают разновидности шаровых кранов ?
Кран шаровый запорный — это двухходовые шаровые краны, которые предназначены для полного перекрытия потока среды. Это самые популярные и распространенные краны.
Кран шаровый регулирующий — это двухходовые шаровые краны у которых конструкция шара позволяет производить регулирование потока рабочей среды.
Кран шаровый для подземной установки — это двухходовые шаровые краны с удлиненным штоком предназначенные для установки на подземных коммуникациях с возможностью открытия или закрытия крана через ковер, установленный на улице.
Кран шаровый трехходовой — это шаровые краны, предназначенные для смешения жидкости (Т-порт) или распределения потока (L-порт). Подобные краны широко применяются для установки манометров и датчиков давления, а так же в сложных технологических процессах.
Кран шаровый для подключения датчика — это двухходовые шаровые краны с возможностью подключения датчика температуры. Эти шаровые краны нашли широкое распространение при монтаже квартирных теплосчетчиков.
9. Какие бывают шаровые краны по типу управления ?
Кран шаровый ручной — это самые распрстраненные шаровые краны с ручкой или «бабочкой».
Кран шаровый с редуктором — это краны с установленным на них механическим редуктором. Редуктор необходимо обязательно устанавливать на всех кранах диаметров свыше 300мм, а так же на кранах с меньшим диаметром, где необходимо обеспечить плавное открытие шарового крана.
Кран шаровый с электроприводом — это краны с установленным на них электроприводами применяются для дистанционного управления технологическими процессами, а так же для аварийного закрытия трубопроводов.
Кран шаровый с пневмоприводом — это краны с установленным на них пневматическими приводами применяются для дистанционного управления технологическими процессами, а так же для аварийного закрытия трубопроводов во взрывоопасных зонах, в которых установка электропривода недопустима.
10. Какие параметры важны при выборе шарового крана ?
Многие наши заказчики сталкиваются с необходимостью установить кран шаровый на объекте, но у них нет марки.В таком случае можно произвести подбор необходимого Вам крана.
Рассмотрим какие параметры важны при подборе обратного клапана.
- диаметр клапана, Ду — обычно он совпадает с диаметром трубопровода. Стандартный ряд диаметров в миллиметрах и дюймах: 6, 8, 10 (3/8 дюйма), 15 (½ дюйма), 20 (¾ дюйма), 25 (1 дюйм), 32 (1 ¼ дюйма), 40 (1 ½ дюйма), 50 (2”), 65 (2 ½ дюйма), 80 (3 дюйма), 100 (4 дюйма), 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800мм.
- условное давление клапана, Ру - Стандартный ряд давлений: 10, 16, 25, 40, 63, 100, 160 кгс/см2. При выборе условного давления стоит учитывать тот факт, что для стабильной и долгосрочной работы крана необходимо чтобы рабочее давление было в 2 раза меньше номинального. Например у Вас в трубе давление 12 кгс/см2. Необходима установка крана на 25кгс/см2. Если установить кран на 16 кгс/см2, то в течении нескольких месяцев кран может выйти из строя.
- материал корпуса — особенности материала корпуса различных кранов описана в настоящей статье в пункте 3.
- тип присоединения — особенности материала корпуса различных кранов описана в настоящей статье в пункте 4.
- конструкция клапан — особенности конструкций шаровых кранов описана в настоящей статье в пункте 8.
- уплотнение в затворе — особенности уплотнений различных кранов описана в настоящей статье в пункте 7.
- производитель оборудования — это весьма немаловажный параметр, т. к. на рынке сейчас очень много низкокачественных китайских кустарных кранов, которые вроде подходят по всем параметрам, но в процессе эксплуатации доставляют так много головной боли, что экономия выходит боком. Вторая крайность это многие европейские и американские бренды пытаются продавать свое оборудование в 3-5 раз дороже нормального по качеству товара. Как быть рядовому покупателю? В этом случае желательно получить консультацию людей, которым Вы доверяете — сантехники, монтажники, авторитетные продавцы.
11. Где купить кран шаровый ?
- шаровый кран должен быть новым и иметь всю необходимую документацию и гарантии. Под новым краном мы понимаем кран, который выпущен после 2012 года, которому максимум 5 лет. Многие продавцы неликвидов скажут — а что с ним случится — железяка как железяка. Тут есть две тонкости. Если в кране есть мягкие уплотнения, то за 5-7 лет простого лежания полимеры могут потерять часть свойств, что может негативно сказаться на эксплуатации. И второе, если крану более 5 лет вряд ли кто будет нести по нему гарантийные обязательства и с сопроводительной документацией будут проблемы.
- кран должен иметь запас по условному давлению — это очень важно для долгой и стабильной эксплуатации. Наш опыт показывает, что попытка выбора крана с сопоставимым рабочим и условным давлением заканчивается выходом из строя оборудования.
- кран необходимо покупать у надежного продавца — люди которые дорожат свое репутацией не будут продавать краны сомнительного качества.
- учитывайте рекомендации людей, которым Вы доверяете — это важно если нет определенности с моделью. В этом случае стоит проконсультироваться с опытными монтажниками, эксплуатационщиками или продавцами. На рынке много низкокачественной продукции, которую даже человеку с опытом довольно сложно отличить от нормальной и есть много брендовой продукции, которая делается в Китае и продается в 2-3 раза дороже рыночной цены с заверением, что это супер оборудование и лучше в мире не бывает.
А если Вы учли все тонкости — то выбор где купить обратный клапан только за Вами — самое важное не забывать о соотношении «цена-качество».
12. Что лучше поставить кран шаровый, затвор дисковый, вентиль запорный или задвижку ?
Наш многолетний опыт работы с запорной арматурой говорит, что универсальной арматуры не бывает и для разных условий эксплуатации необходима установка различных ее видов. Рассмотрим случаи, в которых имеет смысл установки шаровых кранов:- бытовые коммуникации воды и газа — здесь рекомендуем установку латунных шаровых кранов.
- промышленные газопроводы и нефтепроводы - здесь рекомендуем установку стальных фланцевых и приварных кранов.
- системы отопления и горячего водоснабжения - здесь рекомендуем установку стальных фланцевых и приварных кранов.
А теперь рассмотрим наиболее распространенные ошибки при выборе шаровых кранов:
- нельзя устанавливать стальные краны в системы холодного водоснабжения ,так как в воде много кислорода и кран буквально за 3-6 месяцев эксплуатации обрастает ржавчиной и выходит из строя. Для долгосрочной работы рекомендуем устанавливать задвижки с обрезиненным клином.
- нельзя устанавливать стальные краны с фторопластовым уплотнением на паропроводы с постоянной температурой пара выше 150С ,так как буквально за 1-2 месяца эксплуатации уплотнение начинает выходить из строя и кран теряет герметичность. Для стабильной эксплуатации паропроводов рекомендуем устанавливать вентиля с уплотнением «металл по металлу», которые без проблем стоят на высоких температурах.
