Как выбрать и установить терморегулятор для радиатора

Использование терморегуляторов в отопительной системе обеспечивает удобное управление температурой в помещении и дает возможность экономно использовать энергоресурсы. Каждая система отопления должна быть обеспечена как минимум запорными клапанами перед радиаторами.

Запорный клапан в виде шарового крана служит не только для экономии, но и для безопасности. При поломке радиатора его можно отключить, не отключая всей отопительной системы. Рассчитанный всего на два положения (включен и выключен), запорный шаровый кран не лучшее средство для регулировки температуры. Если использовать промежуточные положения крана, то это приведет к потере герметичности системы, так как твердые частички содержащиеся в теплоносителе будут разрушать перекрывающий шар. Намного лучше поможет регулировать температуру в системе ручной конусный вентиль, который можно перекрывать не полностью. Такой тип контроля температуры постоянно требует внимания, что создает определенные неудобства.

Для эффективной работы отопительной системы служат современные термостатические вентили, их чаще называют терморегуляторы. Они позволяют человеку создавать комфортный микроклимат в доме, устанавливать желаемый диапазон ночных и дневных температур воздуха автоматически. Владелец дома получает также возможность сделать расходы по оплате услуг ЖКХ оптимальными для себя.

Во всех случаях температура регулируется путем изменения объема теплоносителя в радиаторах. Увеличивая скорость протока жидкости в радиаторе, температуру повышаем, уменьшая — понижаем.

Виды терморегуляторов по способу передачи сигнала

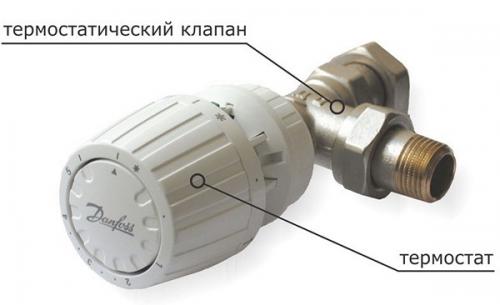

Все терморегуляторы состоят из двух составляющих: клапана и термоэлемента, управляющего работой клапана. Существует три вида терморегуляторов. Их различают по способу передачи сигнала на термоэлемент: сигнал подается от теплоносителя; поступает от воздуха в комнате; поступает от воздуха за пределами обогреваемого помещения.

Терморегулирующий вентиль у всех трех видов терморегуляторов может быть одинаковым. Отличаются они управляющим элементом — термоголовкой.

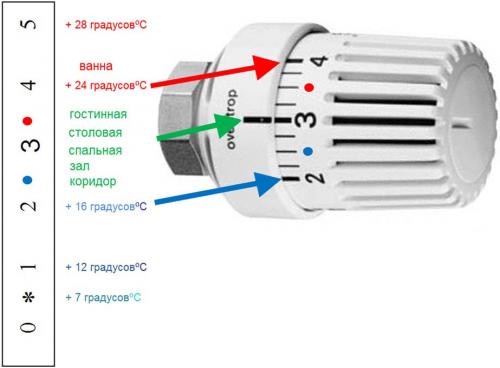

Первыми были созданы терморегуляторы, реагирующие на температуру теплоносителя. Это терморегуляторы первого поколения. Такими терморегуляторами управляют вручную. На головке вентиля ручных терморегуляторов есть шкала с шестью цифрами; поворачивая головку, выставляют желаемую температуру. Если выставлен «ноль», то терморегулятор полностью закрыт, теплоноситель через него не проходит. При таком положении головки вентиля можно заменить радиатор, не сливая теплоноситель из отопительного контура. «Снежинка» или «Единица» свидетельствуют о минимальном расходе теплоносителя через радиатор. При этом радиатор отключен от тепла, но оберегается от размораживания. Оставшиеся 4 цифры позволят отрегулировать температуру воздуха в пределах от 14 С до 28 С.

Устанавливать терморегулятор с ручным управлением можно головкой вертикально вверх, можно горизонтально. Если головку установить горизонтально, то со временем ее можно будет заменить термоголовкой с сильфоном, которая монтируется только горизонтально по направлению в помещение.

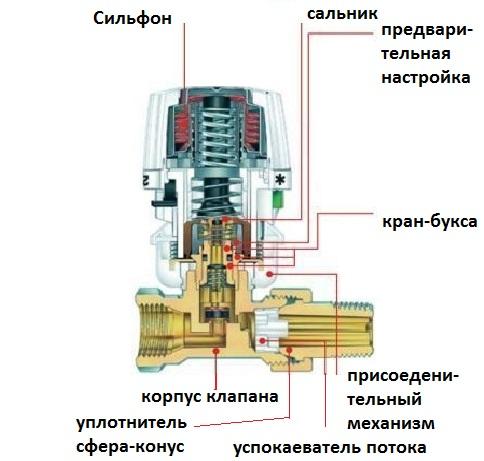

Термоголовка с сильфоном обеспечит автоматическое управление температурой. Сильфон — это баллон с внутренними гофрированными стенками, заполненный специальным веществом. При нагревании это вещество меняет свое агрегатное состояние или просто расширяется, при этом сильфон растягивается и выталкивает шток, регулирующий работу клапана. Клапан перекрывает часть сечения трубы, сокращая поступление теплоносителя в радиатор. При охлаждении сильфон сокращается, клапан втягивается обратно, сечение трубы открывается, поступление теплоносителя в обогревательный прибор увеличивается. На данный момент производят сильфоны двух типов: жидкостные и газовые. Газонаполненные очень быстро реагируют на изменения температуры, жидкостные на изменение температуры отзываются медленнее. При этом жидкостные более точно реагируют на изменения давления внутри сильфона и качественнее взаимодействуют с исполнительным механизмом.

Если термоголовку с сильфоном установить вертикально, то она попадает в зону теплого воздуха, поднимающегося от радиатора. Поэтому закрытие подачи теплоносителя произойдет раньше, чем в случае горизонтального направления термоголовки в комнату.

Таким образом, терморегуляторы второго поколения сами контролируют температуру в помещении, управляя потоком теплоносителя. Человеку достаточно задать желаемый температурный режим. Состоят эти терморегуляторы из: подключенного к котлу датчика температуры и терморегулятора, подключенного в трубу подачи теплоносителя.

На работе термоголовок с сильфонами сказывается загораживание радиаторов решетками или занавешивание шторами. В этих случаях лучше использовать ручные терморегуляторы или термоголовки с выносными датчиками. Выносные датчики измеряют температуру воздуха вне помещения и подают сигнал регулятору. Датчик температуры, установленный на улице, реагирует на изменения погоды. Если на улице похолодало, то в помещении автоматически усиливается отопление. Датчики третьего поколения самые эффективные, но они достаточно дорогие. Поэтому большим спросом пользуются более дешевые терморегуляторы. В одной отопительной системе иногда используют терморегуляторы разных поколений.

Виды терморегуляторов по конструктивным особенностям

По конструктивным особенностям выделяют терморегуляторы с электрическим управлением и терморегуляторы прямого действия.
С электрическим управлением выпускают терморегуляторы двух видов: одни регулируют температуру, подавая сигнал на клапаны, установленные на трубах подачи перед радиаторами; другие — управляют запалом котла или насосами.

Терморегуляторы прямого действия устанавливаются на трубу подачи теплоносителя перед радиатором. Температура регулируется простым открытием-закрытием подачи теплоносителя.

Типы терморегуляторов

Основных типов терморегуляторов всего два: терморегуляторы для одно- и двухтрубных отопительных систем. Первый тип создан для установки в однотрубных обогревательных системах. Такой регулятор служит для поддержания гидравлического баланса в отопительной системе. Баланс давления поддерживается благодаря тому, что поддерживается расход теплоносителя через потребители на неизменном, предварительно установленном уровне.

В двухтрубной отопительной системе используются терморегуляторы, рассчитанные таким образом, чтобы могли нормально функционировать даже при частых и резких перепадах давления. Такие регуляторы имеют повышенное гидравлическое сопротивление и небольшое проходное сечение.

Они в свою очередь делятся на две группы:
1) требующие дополнительной настройки гидравлического сопротивления;
2) не требующие дополнительной настройки гидравлического сопротивления.

При использовании терморегуляторов без дополнительной настройки все приборы и обогревательные устройства, вмонтированные на одном стояке, будут иметь примерно одинаковый расход теплоносителя, хотя потери тепла в разных помещениях разные. На практике это будет выглядеть так: если по радиатору прошло количество теплоносителя больше, чем требуется, то в комнате будет очень жарко и наоборот — если прошло теплоносителя недостаточно, то в помещении будет холодно. Чтобы этого не происходило, терморегулятор должен устанавливаться для каждого обогревательного прибора отдельно.

Предпочтительнее регуляторы первой группы. Правильные настройки на клапанах обеспечат оптимальный расход теплоносителя и комфортный температурный режим в каждом помещении.

Достоинства современных терморегуляторов

Дизайн современных терморегуляторов хорошо вписывается в интерьер любого помещения. Терморегулятором очень удобно пользоваться для создания температурного комфорта в помещениях. Эти элементы отопительных систем легко устанавливать как в новых , так и в уже действующих системах отопления. Срок службы оборудования очень большой. Количество повторяющихся циклов «растяжение-сжатие» для современных сильфонов составляет примерно миллион раз. Чтобы получить такую наработку, оборудование должно отработать порядка 100 лет. В течение всего этого времени возможна эксплуатация без технического и профилактического обслуживания. Если радиаторы оборудованы современными терморегуляторами, то нет необходимости открывать окна для регулирования температурного режима в здании. Терморегуляторы работают в диапазоне температур от 5 С до 27 С. При установке температуры на любом значении из этого диапазона точность ее поддержания будет около 1 С. Использование терморегуляторов позволяет равномерно распределять теплоноситель в отопительной системе. Отопительные приборы, находящиеся на периферии цепи, эффективно обогревают помещение. Термостаты предупреждают чрезмерное нагревание воздуха в помещении в случае, если туда проникают солнечные лучи, нагревают воздух работающие электробытовые приборы, происходит повышение температуры из-за скопления людей и так далее. В автономных системах отопления использование терморегуляторов обеспечивает экономию топлива до 25%. Стоимость отопления уменьшается, выброс вредных отходов горения тоже.
Важно помнить, что качественные терморегуляторы всегда оснащены сертификатом качества.

Особенности установки терморегуляторов для радиаторов

Чтобы терморегуляторы работали эффективно, корректно и в течении длительного времени, надо правильно их установить.

— К устройствам с механическим управлением должен быть свободный доступ для того, чтобы было удобно поворачивать регулятор.
— Нельзя закрывать шторами или радиаторными экранами автоматические терморегуляторы, так как прибором будет анализироваться температура за шторой (экраном), а не реальная температура в помещении.
— При установлении терморегуляторов в готовой отопительной системе перед монтажом воду из системы надо слить.

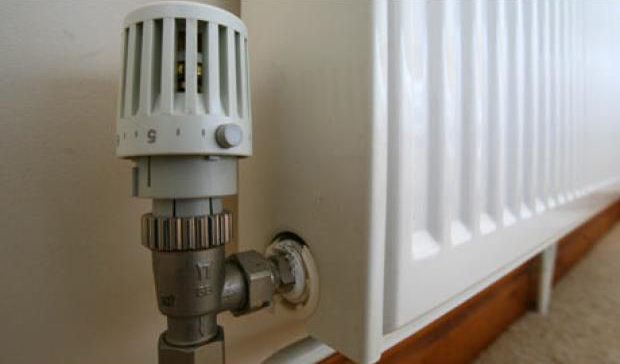

— Установка терморегулятора производится перпендикулярно к панели радиатора. Направление стрелки регулятора и направление потока теплоносителя в системе должны совпадать.
— В период, когда отопление отключено, терморегуляторы открывают полностью. Это помогает избежать деформации клапана и загрязнения регулятора.

Порядок установки терморегулятора

Перед тем как произвести установку терморегулятора для радиатора отопления необходимо отключить подающий теплоноситель стояк. Затем надо слить воду из отопительной системы и можно приступать к монтажным работам.

Работы выполняются в следующем порядке:
• горизонтальные трубы подводки отрезают на определенном расстоянии от радиатора; • от радиатора отсоединяют кран, если он был установлен ранее и отрезанный
трубопровод;
• отсоединяют хвостовики с гайками от клапана терморегулятора и запорного крана,
их закручивают в пробки отопительной батареи;
• собранную трубную обвязку устанавливают в выбранном месте;
• соединяют установленную обвязку с горизонтальными трубами подводки от стояка.

Специфика установки для одно- и двухтрубной отопительной системы

В однотрубной отопительной системе при подключении терморегуляторов второго и третьего поколений необходимо менять схему подключения радиатора установкой перемычки. Труба-перемычка (байпас) соединяет прямую и обратную подводку отопительного прибора и обеспечивает циркуляцию теплоносителя при отключении отопительной батареи терморегулятором. Для реализации такой схемы подключения удобнее демонтировать прибор, перекрыв вентили на вход и выход из него теплоносителя.

Регулятор радиаторов отопления в двухтрубной системе можно установить на верхней подводящей трубе. Его установка проще чем в случае однотрубной системы отопления.

Как правильно настроить терморегулятор?

Корректная настройка терморегулятора предполагает снижение утечки тепла из помещений до минимума (надо закрыть окна, двери). В месте, где температура должна быть постоянной, помещают комнатный термометр. Полностью открывают клапан, повернув головку терморегулятора влево до упора, чтобы получить максимальную теплоотдачу от радиатора. Когда термометр зафиксирует повышение температуры на 5-6 С, полностью закрывают клапан, повернув головку терморегулятора до упора вправо. После закрытия клапана температура постепенно снижается. При достижении желаемого значения температуры клапан медленно открывают. Как только станет слышен шум воды, идущей через терморегулятор, и корпус его резко нагреется, вращение головки регулятора прекращают, ее положение запоминают. На этом завершается настройка терморегулятора.
