Как выбрать фитинги для металлопластиковых труб

Как выбрать фитинги для металлопластиковых труб

Все необходимые инженерные коммуникации, как правило, собирают из пластиковых/металлопластиковых труб. Если в монтируемой системе рабочей средой является горячая вода, то потребуются металлопластиковые трубы. Для канализаций используют полипропиленовые и ПВХ-изделия. До начала сборки системы необходимо выбрать и приобрести фитинги, без которых невозможно соединить трубы. Если вы хотите узнать больше о данных изделиях, а также о том, как выбрать фитинги для металлопластиковых труб, то рекомендуем вам прочитать эту статью.

Как выбрать фитинги для металлопластиковых труб в зависимости от их типа

Выбрать фитинги для металлопластиковых труб будет проще, если знать об их основных видах:

  1. Компрессионные фитинги для металлопластиковых труб. Такие изделия нужно выбрать в том случае, если требуется создать условно-разъемные соединения.
  2. Более современные пуш-фитинги для металлопластиковых труб. Они необходимы в том случае, если требуется создать разъемные соединения. Процесс монтажа пуш-фитингов отличается простотой и не требует каких-либо специальных инструментов.
  3. Пресс-фитинги для металлопластиковых трубИх выбирают в случае, если требуется создать неразъемные соединения.

Фитинги компрессионные

Их установить несложно: потребуются лишь разводные или рожковые ключи. С помощью таких фитингов получается разъемное соединение. То есть, если спустя несколько лет после их установки обнаружится течь, то ее можно будет с легкостью устранить, закрутив сильнее гайку. Компрессионные фитинги для металлопластиковых труб не допускается «прятать».

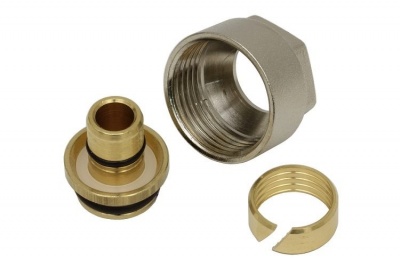

Компрессионный фитинг для металлопластиковых труб состоит из:

  • накидной гайки;
  • штуцера;
  • кольца обжимного разрезного.

Для того чтобы выбрать фитинги для металлопластиковых труб, важно разбираться в их характеристиках, а именно:

  • корпус фитингов изготавливается из латуни или нержавейки, уплотнители – из искусственного каучука (EPDM), корпус может быть оцинкован;
  • максимальная температура эксплуатации – +115 °С;
  • максимальное рабочее давление – 25 Бар;
  • размеры – 16, 20, 26 и 32 мм.

У вас есть возможность выбрать нужный вам вид компрессионных фитингов для металлопластиковых труб. Это могут быть:

  • тройники для металлопластиковых труб;
  • уголки;
  • крестовины;
  • переходники;
  • водорозетки и пр.

Совет! Каждый вид разъемных фитингов для металлопластиковых труб имеет несколько вариантов исполнения. Так, у тройника может быть наконечник вида три цанги/две цанги и гайка/две цанги и штуцер. Такие фитинги используются в системах, по которым транспортируется горячая вода.



Пресс-фитинги

Прессовый фитинг представляет собой неразборную конструкцию: корпус со штуцером и обжимной гильзой. Соединения уплотняются канавками (их 2 или 3, в каждую из них залит синтетический каучук), расположенными на штуцере.

Прессовые фитинги для металлопластиковых труб создают неразъемное соединение. Их следует выбрать для сборки скрытых в стене трубопроводов. Служат они 30 лет.

Металлопластиковые изделия не подойдут для создания внешних коммуникаций, так как при отрицательных температурах трубы с замерзшей в них водой могут лопаться.

Для монтажа прессовых фитингов для металлопластиковых труб вам также понадобится приобрести пресс-клещи, которые стоят от 1 до 5 тыс. рублей. Пресс-клещи могут быть как ручными, так и гидравлическими с микропроцессорным управлением.



Прессовые фитинги из PVDF для металлопластиковых труб имеют следующие технические характеристики:

  • предел прочности при удлинении – 54 мПа, при растяжении – 46 мПа;
  • удлинение при разрыве – 75 %;
  • модуль упругости – 2300 мПа;
  • прочность на изгиб – 75 мПа;
  • термоустойчивость – до +380 °С;
  • теплопроводность – 0,18 Вт/м·К.

Совет! Трубы и прессовые фитинги из металлопластика лучше собирать в помещениях, так как они плохо переносят низкие температуры.

Виды пресс-фитингов для металлопластиковых труб:

  • муфты соединительные;
  • уголки;
  • тройники.


Совет! У вас всегда есть возможность выбрать наиболее подходящие соединительные переходники для металлопластиковых труб. У них по два наконечника: один для пресс-соединения, другой – для резьбового. Есть смысл выбрать именно такие фитинги в том случае, если есть вероятность, что трубопровод будет разобран в будущем.

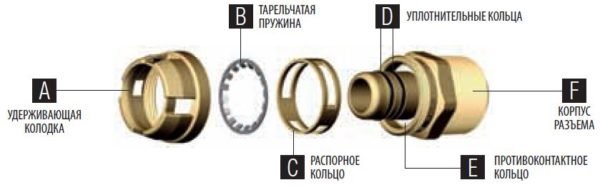

Пуш-фитинг

Внутри пуш-фитинга находится такой же штуцер с уплотнительными кольцами, как и в компрессионном. Для того чтобы не сорвать кольца, у металлопластиковой трубы должно быть идеально круглое внутреннее сечение и снятая внутренняя фаска, обеспечивающая плавный заход на штуцер.

Металлопластиковая труба надежно закрепляется при помощи нержавеющего кольца с лапками, направленными в сторону фитинга. К сожалению, кольцо предназначено только для определенной толщины стенок трубы. Таким образом, если вы захотите выбрать трубы с чуть более толстыми стенками, то возникнут проблемы при их установке в соединитель. А если стенки окажутся тоньше, то металлопластиковая труба может быть вырвана из соединения при определенном усилии.



Если вы хотите выбрать для соединения металлопластиковых труб пуш-фитинги, то будьте уверены в их надежности, имейте в виду, что они устойчивы к ударам, перепадам температур и механическим повреждениям, кромки у них прочные. Такими фитингами можно соединить несколько труб, подсоединить фильтры, регистрирующие агрегаты, вентили.

Элементы для крепления труб к стене

Разводка водопроводной или отопительной системы подразумевает крепление труб к стене при помощи клипсы для металлопластиковых труб, откалиброванных по диаметру. Клипсы могут быть как одинарными, так и двойными.



Клипса устанавливается в отверстие скобы и защелкивается пластиковый дюбель, который затем вставляется в отверстие, специально просверленное в стене. Максимальное расстояние между клипсами – 1,2 метра, если оно будет больше, то труба провиснет.

Как подобрать фитинги для металлопластиковых труб: наглядное сравнение качества изделий

Компрессионные фитинги

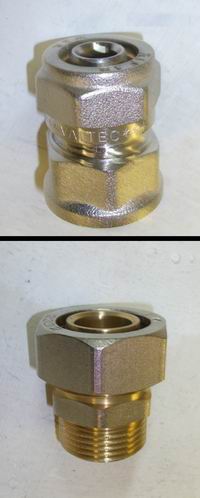

На фотографиях представлены два фитинга: качественный (верхний) и низкокачественный (нижний). В чем же их отличие? В первую очередь, это наличие юбки на гайке верхнего фитинга. Даже если оба фитинга высококачественные, плотно закрутить изделие с юбкой значительно проще.

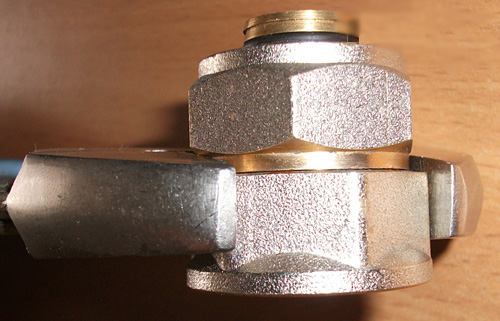

На фото видно, что полностью закрутить гайку в данном случае получилось только благодаря наличию юбки. Отсюда можно сделать вывод: в некоторых случаях отсутствие юбки может усложнять работу. И, конечно же, нельзя говорить о том, что только юбка делает фитинг качественным. Хорошо видно, что он произведен из тонкого металла неизвестного сплава. Более того, у гайки слишком острые грани, свидетельствующие о том, что при ее производстве явно хотели сэкономить. У изделия на первом фото грани пологие.

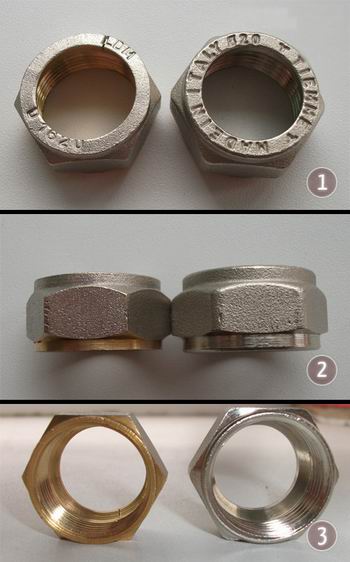

На снимках гайка справа от качественного фитинга, а слева, соответственно, гайка некачественного изделия. Видно, что она треснула при монтаже (фото 1, 3). Обратите внимание на надписи (фото 1). На правой гайке надпись нанесена аккуратно и, судя по всему, в процессе литья. На левой гайке цифры вдавлены настолько старательно, что край изделия немного помялся. Приглядитесь, и вы увидите, что гайка лопнула ровно по букве «L». Внимательно рассмотрите разницу в гайках. Правая гайка толще, поэтому она не разорвется при правильном монтаже и эксплуатации. Теперь давайте посмотрим на сами фитинги:

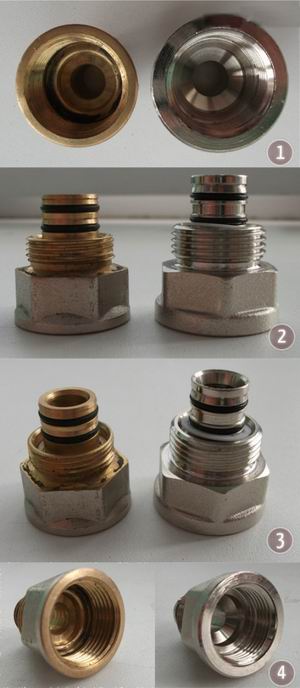

На первом снимке приглядитесь к толщине металла, а на втором – к резьбе. На третьем и четвертом фото рассмотрите сами «конусы». Что именно здесь нужно увидеть? На снимке 3 обратите внимание на верхнюю часть, куда будет одеваться металлопластиковая труба. Видно, что на левом фитинге окончание практически сразу «срезано», а на правом – внутренняя часть окончания расширяется постепенно, более конусоподобно.

На фото 4 то же самое, только внутри наблюдается сужение. Это не столь существенно, но если такие соединения будут использоваться при достаточно высоком давлении воды, то отсутствие конусов приведет к появлению шумов при прохождении воды.

Если вам нужно выполнить 5 подобных соединений, и вы планируете приобрести именно 5 фитингов, то необходимо каждый из них внимательно осмотреть. Для этого необходимо раскрутить гайку, рассмотреть, целы ли обе резиновые прокладки и нет ли брака на кольце. На кольце должен быть разрез, без этого соединение не получится герметичным.



Если вам нужно достаточно много подобных фитингов, то купите два запасных, так как при монтаже можно повредить резиновые прокладки. Для того чтобы этого избежать, снимите фаску на трубе.

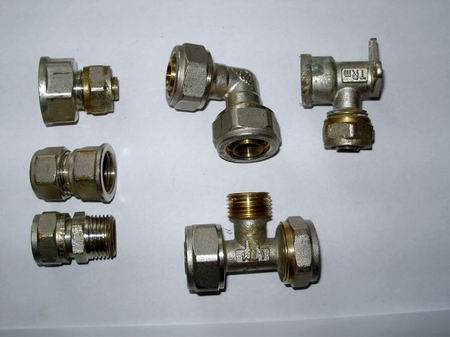

Посмотрите на фото, какие варианты соединения возможны:



Если вы не можете выбрать фитинг для металлопластиковых труб с необходимым углом, вам помогут отводы, переходники, ниппели.

Допустимо использовать старый, бывший в использовании фитинг подходящего типа. При этом важно выбрать фитинг хорошего качества. Обязательно осмотрите его: на изделии не должно быть трещин. Замените обе резиновые прокладки.

Пресс-фитинги

Теперь поможем вам выбрать прессовые фитинги для металлопластиковых труб. При их установке не обойтись без специального пресса.

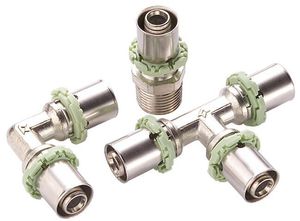

Прессовой фитинг выглядит так:

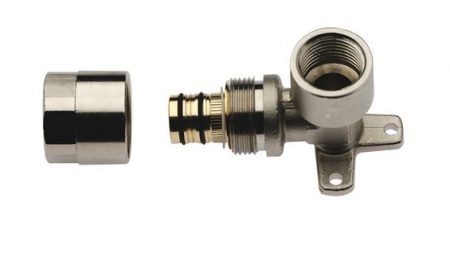

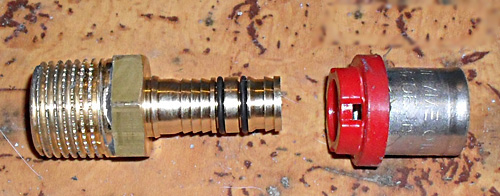

Такой же фитинг в разобранном состоянии:

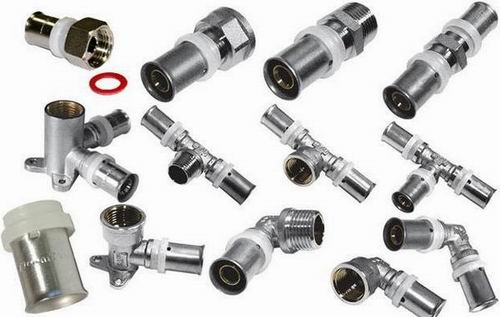

Прессовые фитинги для металлопластиковых труб бывают следующих видов: тройники, отводы, водорозетки, соединители и т. д. Остается только выбрать то, что нужно вам!



На что еще обратить внимание при выборе фитингов для металлопластиковых труб

Для того чтобы сделать удачный выбор, рассмотрите маркировку фитингов, оцените вес изделий. Если произведенное из латуни изделие не является подделкой, то оно не может быть очень легким. Приобретайте только качественную оснастку и инструменты, так как использование низкокачественных изделий при монтаже трубопровода может повлечь за собой протечки при эксплуатации.

Прежде чем выбрать фитинги для металлопластиковых труб, составьте подробный план собираемого водопровода. Так вам будет легче определить, сколько труб и фитингов необходимо приобрести. И еще – приобретайте изделия одной марки.

Все производители изготавливают металлопластиковые трубы и фитинги по своим стандартам на допуски. Таким образом, есть риск того, что из-за разницы в размерах не получится сделать герметичные соединения.

Выбирать фитинги для металлопластиковых труб необходимо по наружному диаметру трубы и толщине стенок или по параметру SDR, описывающему соотношение толщины стенок к наружному диаметру трубы. Эти значения можно найти на поверхности трубы и фитингов. Прежде чем купить подходящие для вашей системы отопления или водоснабжения изделия, спросите у продавца паспорт на товар и сертификат соответствия.

Если производитель следит за своей репутацией, то обязательно представит вам эти документы. В противном случае откажитесь от покупки, так как не будет никакой гарантии того, что изделия подойдут по размеру, окажутся качественными.

Особенность конструкции фитингов заключается в том, что нет существенной разницы в том, кто является их производителем: всемирно известная торговая марка (FAR, Sanext и Rehau) или малоизвестная компания. Таким образом, вы спокойно можете выбрать более дешевые фитинги незнакомых вам ранее торговых марок, но только в том случае, если вам представят документы на них.

Для обустройства всевозможных инженерных коммуникаций вашего дома, можно самостоятельно выбрать металлопластиковые трубы и фитинги. Если не допустить ошибок на этапе подготовки к монтажу, то соединения получатся надежными и не потребуют дополнительных материальных и трудозатрат при сборке.

Планируя монтаж водопроводной или отопительной системы, необходимо тщательно подготовиться, убедиться в том, что инструмент подобран по размеру и по назначению. Заметим, металлопластиковые трубы протекают чаще всего из-за неаккуратного выполнения работ или повреждения внешнего слоя трубы.

Следует избегать лишних соединений, а способ стыковки и оборудование должны быть подходящими. На процесс выполнения работ также влияет место проведения трубопровода (на улице, в помещении). Кроме того, трубы могут быть расположены «на виду» или скрыты, это также вносит коррективы в стратегию работ.
