Как собрать ПНД трубы (фитинги)

Как собрать ПНД трубы фитинги




Трубы ПНД производятся из полиэтилена низкого давления. Применяются они в прокладке трубопроводов двух типов:

  • водопроводные,
  • газовые.

Маркировка на трубы из ПНД наносится в процессе производства. Для удобства потребителя используется два цвета: для воды - с сине-голубая полоса по всей длине трубы, для газа - полоса желтого цвета. Трубы имеют черный цвет и производятся различных диаметров с разной толщиной стенки.

Трубы из ПНД применяются для транспортировки жидкостей и газов. Для воды, в том числе питьевой, прокладывают напорные и безнапорные трубопроводы. Трубы из ПНД (технические) применяются для защиты от механических повреждений телефонного или электрического кабеля при укладке в землю или заливке в бетон.


1. Преимущества труб ПНД

  • низкая теплопроводность,
  • коррозионная стойкость,
  • стойкость к воздействию агрессивной химической среды,
  • рабочие температуры от - 60 °С до + 60 °С при сроке службы не менее 50 лет,
  • износостойкость,
  • ударопрочность,
  • меньший вес по сравнению с другими трубами аналогичного применения,
  • большая длина,
  • простота стыковки,
  • легкость монтажа.

Сварка при монтаже таких труб производится специальным аппаратом.

Трубы из ПНД соединяются, как правило, тремя способами:

  • стыковой сваркой (неразъемные),
  • электро-муфтовой сваркой с закладными нагревателями (неразъемные),
  • с помощью компрессионных фитингов (разъемные)

Для трубопроводов с высоким давлением используется стыковая сварка. Для соединения трубопровода большого диаметра (более 630 мм) и в тех случаях, когда есть достаточно места, чтобы разместить сварочное оборудование, используется тот же способ.

Трубы из ПНД имеют небольшую жесткость, поэтому напорные трубопроводы, особенно больших диаметров, нуждаются в сварочном методе соединения. Он гарантирует абсолютную герметичность стыков и после застывания намертво соединяет трубы друг с другом в единое целое.

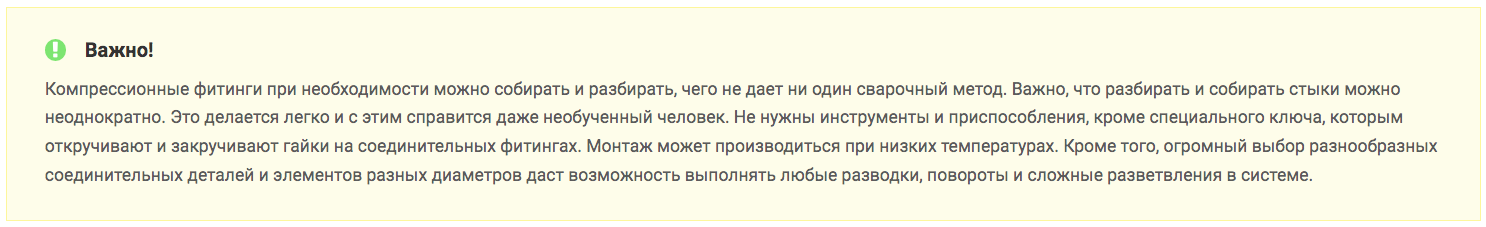

Для трубопроводов с низким давлением используются компрессионные фитинги, которые позволяют получать разъемные соединения труб. Такие фитинги чаще всего используются при сборке внутренних систем водопровода. Преимуществом является несложный и достаточно быстрый монтаж, не требующий использования специального оборудования.

2. Инструменты

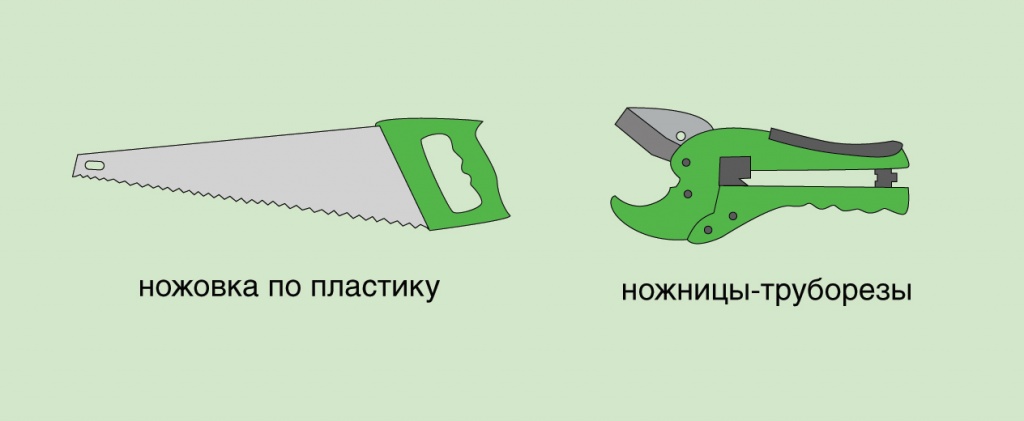

Для резки труб используются специальные ножницы-труборезы или обычная ножовка с мелкими зубьями.

3. Составные части

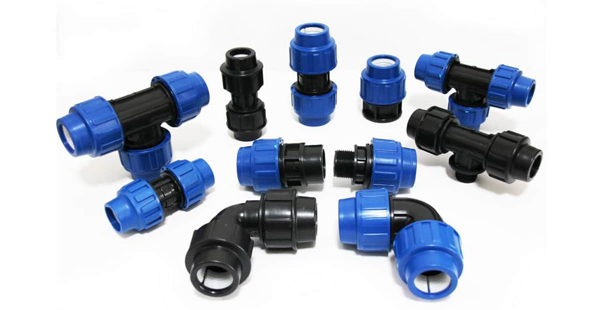

Для создания трубопроводной сети применяются следующие типы фитингов:


  • Равнопроходная муфта — имеет одинаковый диаметр с обоих концов, применяется для стыковки отдельных кусков трубы или соединения с прочими элементами того же размера, что и труба

  • Компенсационная муфта — используется для подключения элементов меньшего/большего размера

  • Муфта с резьбой. Она необходима для подключения к металлической арматуре. В пластиковую втулку такой муфты впрессован закладной элемент из латуни с внутренней или внешней резьбой.

  • Отводы. Стандартные углы для отводов — 45°, 66°и 90°.

  • Тройники и крестовины — для соединения с другими участками сети. Могут иметь как одинаковый, так и отличающийся диаметр.
4. По конструкции различают

  • Литые фитинги изготавливаются из полиэтилена низкого давления высокой плотности. Присоединяются фитинги к трубе при помощи сварки встык с использованием специального оборудования. Надежность соединения сохраняется в течение всего периода эксплуатации трубопровода, т.е. несколько десятков лет.
  • Электрофузионные фитинги в процессе производства оснащаются проволочными нагревательными элементами. Труба вставляется в фитинг. На нагревательный элемент подается напряжение. Полиэтилен фитинга нагревается и начинает плавиться, образуя надежное соединение, не теряющее прочности с течением времени.
  • Компрессионные (обжимные) фитинги используются при монтаже и ремонте водопроводов или герметичных кабельных каналов для труб диаметром от 20 до 110 мм. Могут выполняться из пластика или латуни и состоят из пяти элементов: корпуса, уплотнительного кольца, запрессовывающей втулки, зажимного кольца и крышки-гайки. Перед стыковкой на трубу одевается крышка-гайка, зажимное кольцо, затем запрессовывающая втулка и уплотнительное кольцо, труба вставляется в фитинг. Наружная поверхность трубы должна быть гладкой и не иметь дефектов по всей длине, вставляемой в тело фитинга. Для предотвращения повреждения уплотнительного кольца желательно закруглить (скосить) кромки конца трубы. При затяжке крышки-гайки зажимное кольцо, изготовленное из материала с высокими зацепляющими свойствами, сжимается, что предотвращает самопроизвольную расстыковку при вибрациях и гидроударах в системе, и позволяет соединению выдерживать большие односторонние осевые нагрузки и рывки. Герметичность соединения обеспечивается упругим уплотнительным резиновым кольцом, удерживаемым запрессовывающей втулкой.

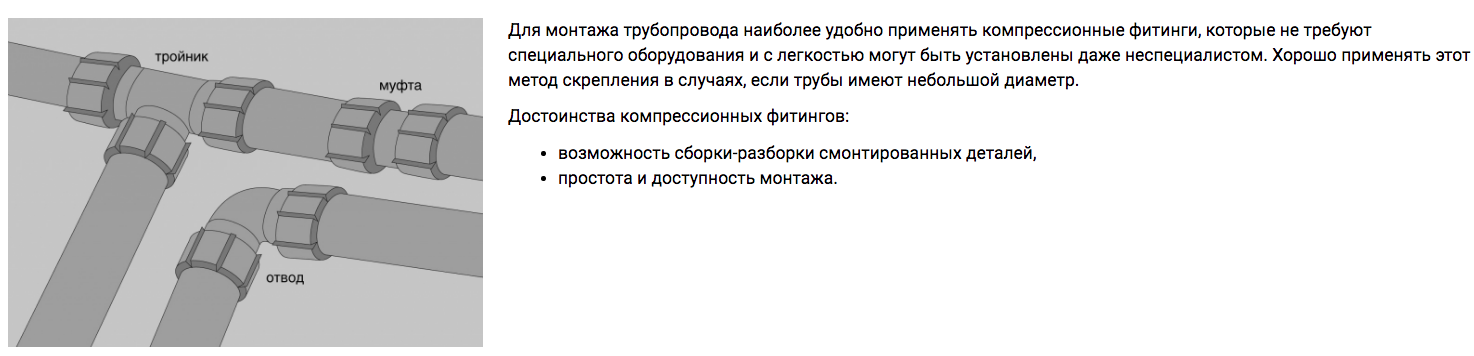

Пример трубопровода




Источник: сайт компании Леруа Мерлен (tver.leroymerlin.ru)
