Как сделать приточную вентиляцию в частном доме своими руками

Как сделать приточную вентиляцию в частном доме своими руками

Вентиляция и отопление — это системы, отвечающие за создание комфортного микроклимата внутри жилого помещения. Но про вентиляцию владельцы недвижимости часто вспоминают в крайне случаях. Обычно это происходит, когда в жилом помещении становится трудно находиться, ухудшается самочувствие и сон. Тогда люди и обращаются к специалистам, которые при первом же осмотре строения указывают на плохой воздухообмен.

Процесс воздухообмена внутри помещений тесно связан с жизнедеятельностью людей. Вентиляция обеспечивает санитарно-гигиенические условия, необходимые для поддержания человека в тонусе, сохранения его здоровья и хорошего самочувствия. Также она выполняет следующие функции: удаляет скопившиеся объёмы углекислого газа и наполняет помещение кислородом;
поддерживает чистоту воздуха, снижая уровень опасных для здоровья человека частиц;
убирает из комнаты неприятные запахи — физиологические выделения организма, ароматы парфюмерии, запах косметики и бытовой химии.

Список проблем от отсутствия вентиляции или её некорректной работы можно продолжить, но вышеописанного достаточно, чтобы понять важность этой системы. Её вид и способы монтажа продумываются на этапе проектирования жилого строения. Если по каким-то причинам частный дом или дача не оснащены системой вентиляции, то рекомендуем приступить к её обустройству в кратчайшие сроки.

Типы вентиляционных систем.

В частном доме применяются следующие типы систем (совокупность воздуховодов и оборудования для очистки, подогрева, охлаждения, транспортировки, подачи и замещения воздуха):

Естественная — воздухообмен достигается путём разности давлений внутри и снаружи строения. Она не требует больших затрат на покупку оборудования и содержание, так как для работы не нужна электроэнергия. Её эффективность напрямую зависит от температуры и чистоты воздуха снаружи дома, скорости воздушных потоков и их направления. Это её главный недостаток, так как воздух подаётся в таком состоянии и такой температуры, какой он был снаружи дома.

Принудительная — воздухообмен происходит за счёт разности давлений, создаваемой специальным оборудованием. Для работы используются различные приборы: вентиляторы, калорифер, поглотитель шума, фильтры, электродвигатель и другие. Это позволяет обработать воздух до нужной кондиции и подать его в помещение в объёме, который требуется для нормальной жизнедеятельности человека. Недостаток механической системы — это её высокая стоимость и затраты на содержание.

Для обустройства частного дома рекомендуется использовать механическую (принудительную) вентиляцию, даже несмотря на общие затраты на её функционирование. Её можно комбинировать с естественной, что только повысит эффективность.

Разновидности систем принудительной вентиляции.

По способу воздухообмена вентиляция принудительного типа подразделяется на два вида:

Местная (комплекс воздуховодов, обеспечивающих приток свежего воздуха в определённое место). Доставка чистого и удаление загрязнённого воздуха происходит только в том помещении, куда выведен канал.

Общеобменная (позволяет создать одинаковые условия во всех помещениях жилого строения за счёт системы совмещённых воздуховодов, подведённых в каждую из комнат).

По назначению она классифицируется на следующие разновидности:

Приточная — используется для подачи объёма воздуха, который может быть нагрет или охлаждён до определённой температуры;

Вытяжная — применяется для выведения загрязнённого воздуха, продуктов горения, пара; приточно-вытяжная — обеспечивает одновременную подачу свежего и удаление отработанного воздуха. Для обустройства частного дома рекомендуется использовать принудительную приточную вентиляцию. Система обеспечивает наиболее эффективное вентилирование с учётом температурного режима и параметров воздуха в помещении.

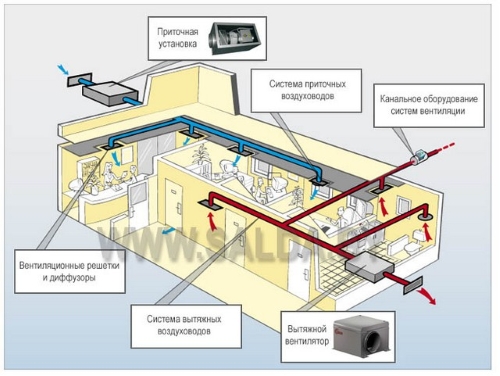

Конструкция и устройство приточной вентиляции.

По способу устройства приточная система может быть:

канальной (воздух доставляется в помещение посредством труб и металлических коробов);

бесканальной (компактное оборудование в виде клапана, которое монтируется в отверстие в стене).

Наборные и моноблочные системы.
К канальной приточной вентиляции относят конструкции наборного (состоит из отдельного оборудования, которое монтируется по пути пролегания канала) и моноблочного (детали размещаются в закрытом корпусе, защищённом шумоизоляционным материалом) типа.
Наборная установка обычно монтируется под подвесным потолком, на чердаке или в специальном пространстве, отведённом под прокладку коммуникаций. Она позволяет производить очистку воздуха в помещениях любого типа и размера. Единственный недостаток — это сложность её устройства и большие габариты.

Приточная вентиляция наборного типа состоит из следующих элементов:

Воздушная решётка. Она монтируется с внешней стороны строения, необходима для забора свежего воздуха и защиты канала от попадания крупного мусора.
Воздушный клапан — устройство, контролирующее объём забираемого воздуха. Предотвращает поступление холодного воздуха в моменты, когда нагревательное оборудование отключено. По способу работы клапаны разделяются на механические (пружинные) и автоматические с электроприводом.
Фильтр защищает оборудование и вентилируемые помещения от попадания частиц мелкого мусора, пыли, пуха птиц и животных. По степени очистки разделяются на фильтры грубой (задерживает частицы размером свыше 10 мкм), тонкой (до 1 мкм) и особо тонкой (до 0,1 мкм) очистки.
Калорифер — электрический или водяной воздухонагреватель. Монтируется в вентиляционный канал и служит для нагрева холодного воздуха до нужной температуры. Электрический тип применяется в системах небольшой мощности, а водяной используется в вентиляции загородного дома, офиса или других
Испаритель служит для охлаждения приточного воздуха. Обычно используется в комбинированной системе. По типу охлаждающего вещества различают фреоновые и водяные установки.
Вентилятор — основной элемент системы, обеспечивающий равномерную подачу свежего воздуха в нужном объёме. Подбирается с учётом норм воздухообмена, мощности системы и давления.
Шумоглушитель предотвращает распространение шума по вентиляционному каналу от работы вентилятора и другого оборудования.
Воздуховод — элемент воздухопроводной сети (канала), используемый для транспортировки воздуха. Подбирается с учётом площади сечения, формы и жёсткости элемента.
Распределительные устройства используются для ручной регулировки объёмов воздушного потока. Монтируются на выходе из воздуховода со стороны помещения и представляют собой решётку или диффузор.
Система автоматики— устройство управления вентиляционной системой. Состоит из регулятора за оборотами вентилятора, блока управления температурой, термостата, гидростата и т. д. Моноблочная установка производит меньше шума, что даёт возможность её монтажа внутри помещения. Все её компоненты подбираются и тестируются на этапе сборки. Это исключает возможность просадок по мощности и других проблем в процессе работы оборудования.

Компактная система приточной вентиляции.
Такая конструкция представляет собой приточный клапан, внутри которого находится воздушный фильтр, воздухонагреватель и вентилятор. Её достоинство — невысокая стоимость, низкий расход электроэнергии, простота установки. Компактные системы различаются по производительности, сложности устройства, дизайну и габаритам.
Есть установки с возможностью соединения их с централизованной системой вентиляции. Условно можно выделить такие виды:
проветриватель — приточная установка без автоматической подстройки температуры и мощности, вентилирование помещения происходит только в режиме, выбранном пользователем;
аэрогивер — проветриватель с возможностью автоматической поддержки температурного режима;
бризер — компактное устройство в виде настенного блока, подстраивающееся под изменения внешней среды, которое оснащается ступенчатой системой очистки воздуха и имеет цифровую панель, пульт дистанционного управления.

Обслуживание системы.
Техническое обслуживание приточной вентиляции осуществляется минимум два раза в год:
осенью (до наступления первых заморозков);
весной (после того, как среднесуточная температура будет равняться 3–5 °C). Во время этого проводится полная диагностика работоспособности системы — внешний осмотр оборудования, проверка напряжения на узлах электрических соединений и очистка системы фильтрации. Стоимость обслуживания приточной вентиляции для частного дома зависит от её мощности. В среднем одно обслуживание обходится не дороже 4 тыс. рублей. Современные системы вентиляции, предусмотренные для использования в частном секторе, создают комфортные условия для жизни. Перед покупкой и установкой оборудования проконсультируйтесь со специалистами. Это поможет не только сэкономить собственные средства, но и реже обслуживать систему в процессе её эксплуатации.
