Как сделать коллектор для полипропиленовых труб?

При использовании автономного отопления в частном доме иногда возникают ситуации, когда система оказывается недостаточно эффективной. Такая проблема, при которой все элементы системы грамотно спроектированы и установлены, а температура в доме не достигает должного уровня, крайне неприятна и требует решения.

Наиболее подходящим вариантом решения данной проблемы является установка распределительного коллектора. Подобные устройства можно приобрести в готовом виде, а можно сэкономить и сделать их самостоятельно. О том, как сделать распределительный коллектор отопления своими руками, и пойдет речь в этой статье.

Назначение коллектора отопления

В любой отопительной системе должно соблюдаться одно важное правило – диаметр выходящего из котла патрубка должен совпадать или быть немного меньше суммарного диаметра всех контуров, подключенных к этому котлу. Несоблюдение этого правила стабильно приводит к неравномерному распределению теплоносителя.

Для примера можно рассмотреть систему, к которой подключено три обособленных контура:

  • Радиаторное отопление;
  • Теплый пол;
  • Бойлер косвенного нагрева, обеспечивающий горячее водоснабжение.

Диаметры патрубков на выходе из котла и на входе каждого из этих потребителей могут совпадать, вот только суммарное значение последних будет на порядок больше.

В результате возникает очень простое явление – котел, даже если он работает на полную мощность, попросту не способен одновременно обеспечить работу всех подключенных к нему контуров.

Из-за этого и происходит снижение температуры в доме.

Конечно, можно попытаться использовать все контуры по очереди, чтобы они не нагружали котел одновременно. В теории такие меры кажутся возможными, но на практике они оказываются не более чем полумерами – в конце концов, постоянное «жонглирование» контурами нельзя назвать атрибутом комфортного проживания в доме.

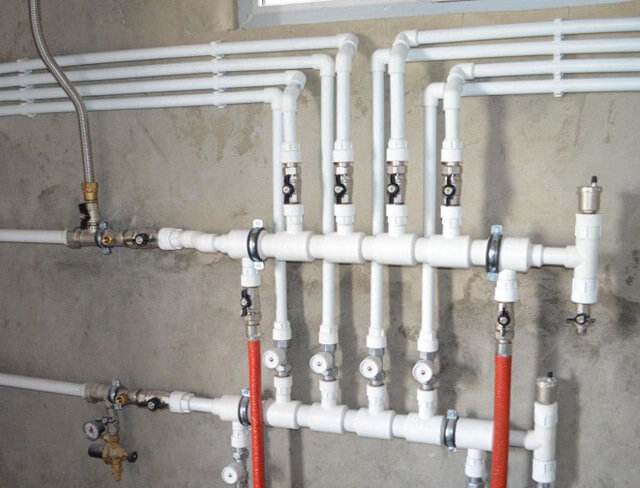

Обратите внимание! Чтобы избавиться от подобных проблем, в систему нужно установить распределительный коллектор. Обычно для изготовления таких коллекторов используются трубы из нержавеющей стали, но можно использовать и другие варианты – например, нередко встречаются полипропиленовые коллекторы для отопления.

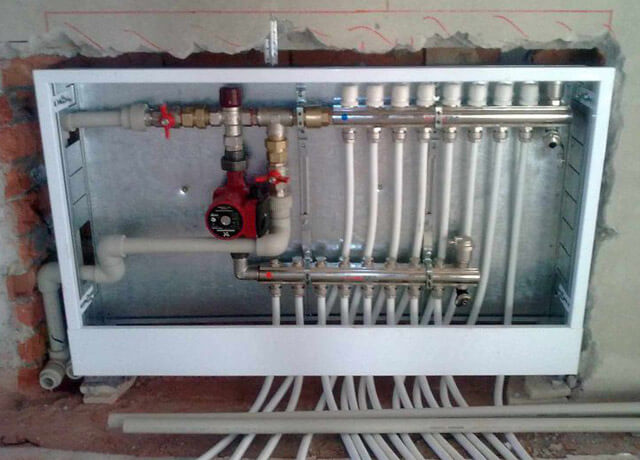

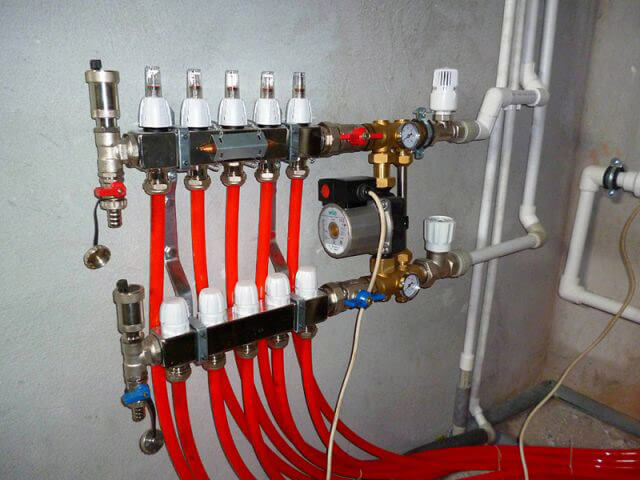

Сама конструкция представляет собой устройство с набором патрубков для входа и выхода теплоносителя, а также его разделения по отдельным контурам. Регулировка всех рабочих параметров осуществляется при помощи запорной арматуры, которой комплектуется любой коллектор.

Главная функция распределительного коллектора отображена в его названии – он распределяет теплоноситель по отдельным контурам, причем интенсивность его подачи можно настраивать на каждом патрубке. В результате получается несколько полностью независимых друг от друга контуров, каждый из которых работает в собственном температурном режиме.

Устройство коллектора

Как заводской металлический, так и самодельный коллектор из полипропилена включает в себя две части:

  1. Первый элемент обеспечивает соединение подающего трубопровода, выходящего из котла, с подающими трубами отопительных контуров, т.е. данная часть коллектора распределяет разогретый теплоноситель. Этот элемент коллектора важен еще и возможностью сделать контуры независимыми, что упрощает их профилактику и ремонт. При наличии коллектора для ремонта одного из контуров достаточно перекрыть соответствующий ему вентиль, который прекратит подачу теплоносителя в этот трубопровод.
  2. Во второй части коллектора обеспечивается регулировка давления в каждом контуре, за счет чего определяется интенсивность циркуляции теплоносителя. От правильной настройки движения горячей воды в магистралях напрямую зависит эффективность всех отопительных систем.

Проектирование самодельного коллектора

Первым этапом работы по созданию самодельного распределительного коллектора является его проектирование. Грамотно созданный проект существенно упростит работу и позволит создать качественный сварной коллектор для отопления, который оптимально подойдет для конкретных условий эксплуатации.

Перед тем, как собрать коллектор отопления, нужно оценить ряд параметров отопительной сети здания:

  • Количество отопительных контуров, в которые нужно подать теплоноситель;
  • Количество и параметры отопительного оборудования (мощность, температура нагрева, давление и т.п.);
  • Необходимость и возможность дальнейшего встраивания в отопительную систему дополнительных элементов;
  • Количество дополнительных элементов системы (насосы, клапаны, запорная арматура и пр.).

Далее нужно внимательно рассмотреть особенности подключения разных контуров к распределительному коллектору:

  • Электрические и газовые отопительные котлы можно подводить к коллектору сверху или снизу;
  • При наличии циркуляционного насоса в схеме отопительной системы подключать котлы можно только с торца коллектора;
  • Врезка бойлеров косвенного нагрева и твердотопливных котлов в коллектор может осуществляться только с торцевой стороны;
  • Подача каждого отопительного контура подключается к коллектору сверху или снизу.

Чтобы точно и наглядно видеть, как правильно собрать коллектор отопления, стоит изобразить его проект на бумаге или распечатать, если схема создавалась на компьютере. Наличие четкого изображения с соблюдением масштаба и необходимым количеством элементов дает возможность сверяться при работе для предотвращения монтажных ошибок.

На схеме обязательно нужно проставить размеры каждой детали коллектора. Например, расстояние между подающими и обратными патрубками должно составлять около 10-20 см – отклонения в большую или меньшую сторону усложнят обслуживание устройства. Схожее расстояние должно быть между подающей и обратной частью коллектора.

Сборка гребенки своими руками

Технология сборки коллектора включает в себя следующие этапы:

  • В соответствии с размерами, указанными в проекте, заготавливается необходимое количество материалов;
  • Трубы подключаются друг к другу так, как указано в проекте;
  • Все трубы нужно соединить друг с другом, используя подходящий инструмент;
  • Места соединения труб нужно тщательно зачистить и обработать герметиком;
  • Собранный своими руками коллектор нужно обязательно проверить на предмет герметичности, закрыв все патрубки, кроме одного, и обеспечив подачу в него воды – отсутствие протечек в закрытых патрубках говорит о том, что устройство собрано правильно;
  • Готовый распределительный коллектор окрашивается и высушивается;
  • После застывания краски устройство можно устанавливать на подобранное для него место.

Заключение

Гребенка распределительного коллектора для отопления своими руками создается без особых проблем. Для выполнения этой работы нужно лишь грамотно подготовиться, заблаговременно сделать проект устройства, а потом аккуратно и тщательно провести все необходимые этапы сборки. Правильно собранный коллектор будет в полной мере выполнять все возложенные на него функции.

Источник: profpipe.ru
