Как работает счетчик воды

Как работает счетчик воды

Наверняка каждый из нас, приобретая квартирный счетчик воды, задавался себе вопросом: А как работает счетчик воды? Ничего сложного в принципе действия механического (тахометрического) счетчика воды, устанавливаемого в квартиру, нет.



Как работает тахометрический счетчик воды ?

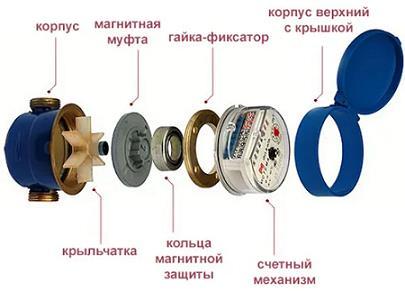

Стандартный счетчик воды с условным проходом 15 или 20 мм состоит из двух герметичных частей – проточной и счетной. В проточной части счетчика установлена крыльчатка (аналог водяного колеса) с магнитной муфтой, которая вращается под напором воды. Чем больше напор (и соответственно потребление) воды, тем быстрее вращается крыльчатка.

В счетной части водомера установлен счетный барабан, ролики которого приводятся в движение системой шестерен.  На ведущей шестерне системы установлена ответная магнитная муфта, так что вращение крыльчатки через магнитную связь приводит во вращение индикаторную стрелку и ролики счетного барабана. Само собой разумеется, что ролики барабана отмасштабированы между собой.

5


Для исключения влияния внешнего магнита в счетной части счетчика устанавливается антимагнитный защитный экран. Вот так работает простейший квартирный счетчик воды.

А как работает счетчик воды с импульсным выходом?

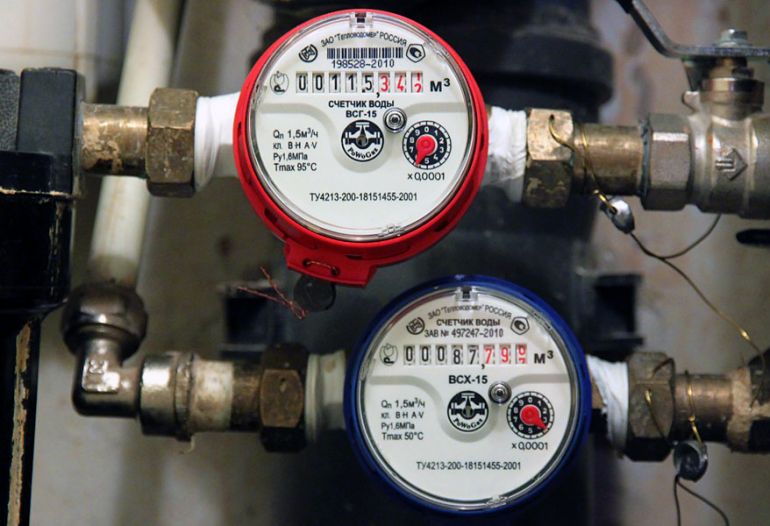

Принцип подсчета расхода воды совершенно аналогичен рассмотренному выше, а генерация импульса производится за счет установки на индикаторную стрелку небольшого магнитика, а рядом с ней – геркона.  При вращении стрелки геркон срабатывает на прохождение магнита и вырабатывает электрический импульс. Один полный оборот стрелки равен одному импульсу. В зависимости от диаметра трубопровода цена импульса может быть 10 л, 100 л или 1000 л воды. Передача импульсов на внешний дисплей проводится через кабель, защищенный от воздействия воды.

Выше мы рассмотрели как работает счетчик воды крыльчатый сухоходный  одноструйный. Но существуют еще и другие версии механических счетчиков: турбинные, многоструйные и мокроходные. А как работают они? Совершенно аналогично.

В турбинных счетчиках, предназначенных для больших расходов воды, вместо крыльчатки вращается турбинка; в многоструйных счетчиках для обеспечения более высокой точности измерений, общий поток перед подачей на крыльчатку или турбинку разбивается с помощью кольца с прорезями на несколько струй, а в мокроходных счетчиках вращение крыльчатки напрямую (без магнитов) передается на счетный механизм, который так же находится в воде.

Теперь, когда вы знаете, как работает счетчик воды, вы можете более осознанно подойти к его эксплуатации и самостоятельно диагностировать несоответствия его работы и возможные причины его выхода из строя.

В данной статье мы рассмотрели лишь механические (тахометрические) счетчики воды. Но есть еще и электромагнитные, и вихревые, и ультразвуковые счетчики воды. Знания принципов их работы вам, в принципе, необязательно, так как такие водомеры предназначены для больших расходов воды, дороги по цене и устанавливаются только на промышленных предприятиях и в ресурсоснабжающих организациях.



Источник: ir-service.ru
