Как применяются американки

Как применяются американки

Муфта-американка представляет собой разъемное соединение на резьбе, предназначенное для соединения труб системы водоснабжения, отопления, газоснабжения и других с дополнительными элементами, к которым относятся краны, смесители, приборы индивидуального учета и так далее. Чтобы соединение при помощи муфты было максимально герметичным и прочным, необходимо корректно подобрать и правильно установить фитинг. Как это сделать? Ответы далее.


Муфта для соединения частей трубопроводной магистрали

Устройство и область применения

Разъемная муфта-американка состоит из следующих элементов:

  • гайки с резьбой, используемой для фиксации фитинга на трубах;
  • двух фитингов, устанавливаемых непосредственно на трубы или иные элементы системы, которые необходимо состыковать;
  • прокладки, герметизирующей соединение. Прокладка может быть изготовлена из паронита, полиуретана или резины.

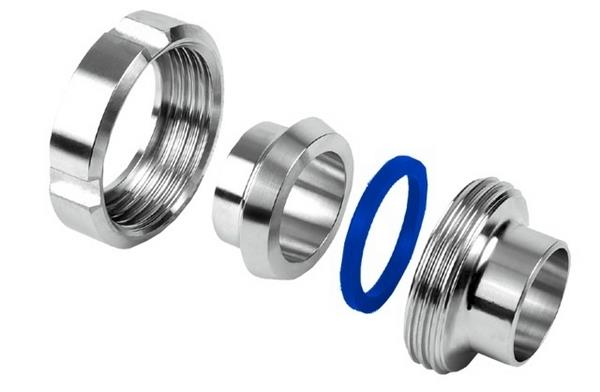

Составные элементы американки


Муфта-американка имеет следующие достоинства:

  • быстрота и простота установки. Для монтажа муфты не требуется никакого специального оборудования кроме разводного ключа. В процессе установки также не требуется вращать трубы, что позволяет устанавливать дополнительное оборудование на уже существующие трубопроводы;
  • получение разъемного соединения, что важно для выполнения ремонтных и/или профилактических работ;
  • высокая герметичность.

Множество положительных качеств обуславливают и область применения американки. Муфта используется:

  • для соединения труб между собой, в том числе и для соединения трубопроводов, изготовленных из разных материалов;
  • для подключения оборудования: кранов, запорной арматуры, приборов индивидуального учета, отводов и так далее;
  • для подключения радиаторов отопления, отопительных котлов, для полотенцесушителя и иного аналогичного оборудования.
По своей сути американка является сгоном. Основное отличие заключается в более презентабельном внешнем виде, большей прочности и герметичности, но вместе с тем и более высокой стоимостью.

Как подобрать американку

Чтобы правильно подобрать фитинг, необходимо учитывать:

  • вид муфты;
  • материал изготовления;
  • технические параметры.

Разновидности муфт

Классифицировать муфты-американки можно по следующим признакам:

  1. конструкции. Различают:
  • прямые. Прямая американка предназначена для соединения прямолинейных участков магистрали (рисунок выше);
  • угловые. Угловая американка устанавливается при необходимости смены направления трубопровода на 90°;

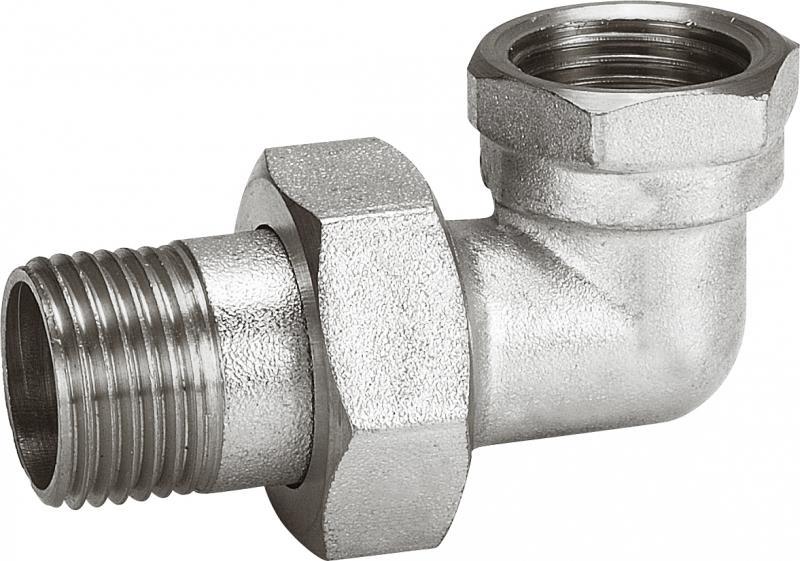

Муфта для поворота трубопровода на 90°


  1. виду уплотнения. Различают:
  • конусное уплотнение, которое отличается повышенной герметичностью, в том числе и без применения специальных прокладок, а также устойчивостью к колебаниям температурного режима. Преимущественное использование – газоснабжение, система отопления и горячее водоснабжение;
  • торцевое уплотнение. Классический вариант, требующий дополнительной герметизации.

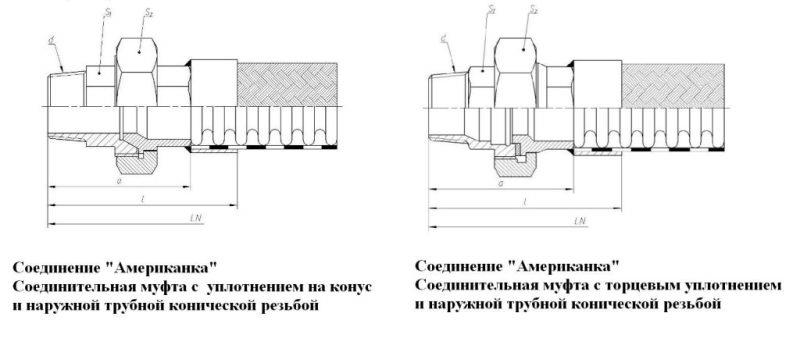

Виды американок в зависимости от типа уплотнения


Из каких материалов изготавливаются американки

Для изготовления американок используются:

  • чугун. Материал достаточно прочный, но хрупкий. Преимущественная сфера использования – чугунные трубопроводы;
  • углеродистая или нержавеющая сталь. Изделия из углеродистой стали отличаются высокой прочностью и могут быть установлены на системы газоснабжения и отопления. Нержавеющая сталь, в отличие от углеродистой, не подвержена коррозии, что позволяет использовать фитинги для систем водоснабжения, в том числе и питьевых трубопроводов;
  • никель, хром, латунь. Фитинги отличаются прочностью и устойчивостью к коррозии. Наиболее существенный недостаток – высокая стоимость;
  • несколько материалов. Комбинированная соединительная муфта-американка изготавливается из какого-либо металла и пропилена, что позволяет устанавливать оборудование на резьбовое соединение, например, для полипропиленовых труб.

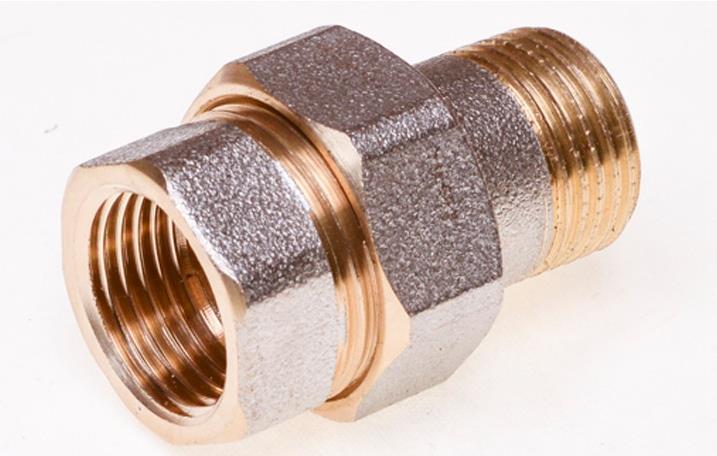

Муфта, изготовленная из двух видов материалов


Определение технических параметров

Помимо вида и материала изготовления муфты необходимо определить следующие размеры и дополнительные параметры:

  • условный проход (диаметр) фитинга. Стандартные изделия изготавливаются диаметром 6 – 100 мм;
  Для достижения полной герметичности и сведения к минимуму потерь при прохождении среды диаметр американки должен соответствовать диаметру труб.
  • длина муфты и длина резьбовой части;

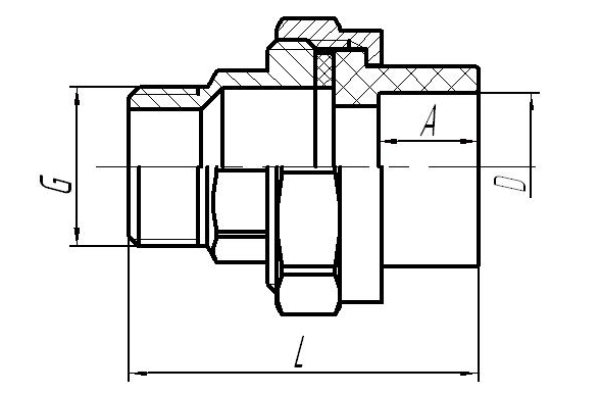

Параметры американки


  • вид резьбы (правая, левая, внутренняя, наружная). Параметр определяется в соответствии с аналогичными данными подключаемого оборудования;
  • шаг резьбы. Наибольшей популярностью пользуется резьба размером 1 дюйм, ½ или 3/4 дюйма.

Монтаж американки

Чтобы самостоятельно соединить трубы или подключить какое-либо оборудование при помощи муфты-американки, необходимо подготовить:

  • фитинг, подобранный по размерам и иным существенным параметрам;
  • разводной ключ. Для крепления также можно использовать обычный рожковый ключ соответствующего размера или специальный ключ для американок;

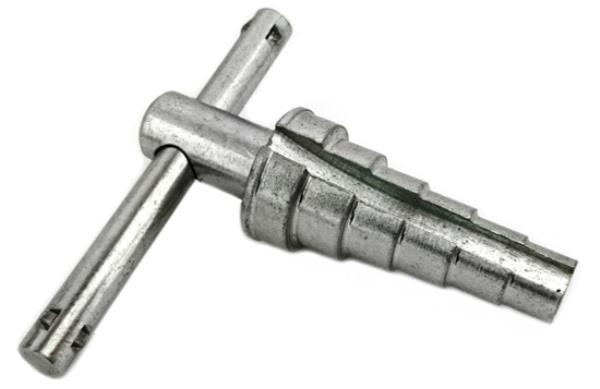

Специальный ключ для установки муфты американки


Применение рожкового или специального ключа обосновано, если производится монтаж фитинга, изготовленного из никеля, хрома или стали с напылением никеля или хрома, так как затяжка при затяжке разводным ключом можно повредить металл иди дополнительное антикоррозионное покрытие.

  • герметизирующий материал. Для уплотнения резьбового соединения при монтаже фитинга можно использовать льняную нить с дополнительной обработкой краской или герметизирующей пастой, любую герметизирующую пасту, ФУМ-ленту или нить Тангит Унилок.

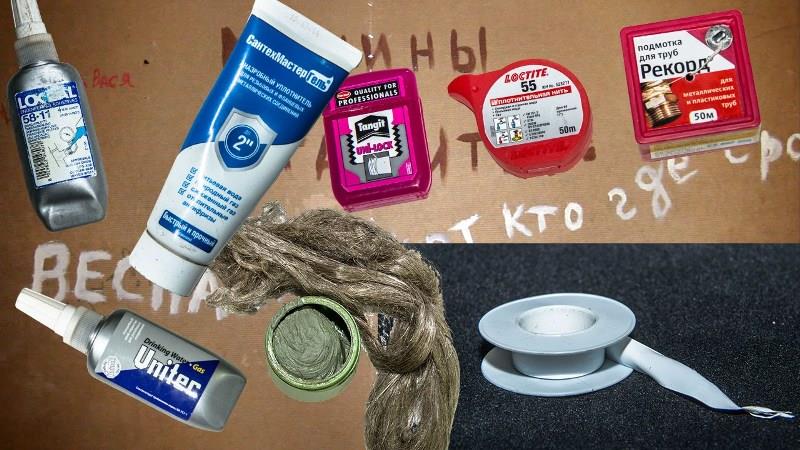

Средства для герметизации резьбового соединения

  • сварочное оборудование, если производится монтаж комбинированной муфты.

Монтаж выполняется в следующем порядке:

  1. подготавливаются трубы. Если на отрезах труб имеется резьба для фиксации фитинга, то необходимо произвести очистку от грязи и иных отложений. Если резьба на трубах отсутствует, то производится ее нарезка при помощи специального оборудования (плашки, при помощи которой образуется наружная резьба, или метчика для получения внутренней резьбы);

Подготовка труб к соединению американкой

  1. наружная резьба на трубах герметизируется выбранным уплотнителем. Если производится монтаж на внутреннюю резьбу, то уплотнитель накладывается непосредственно на фитинг;

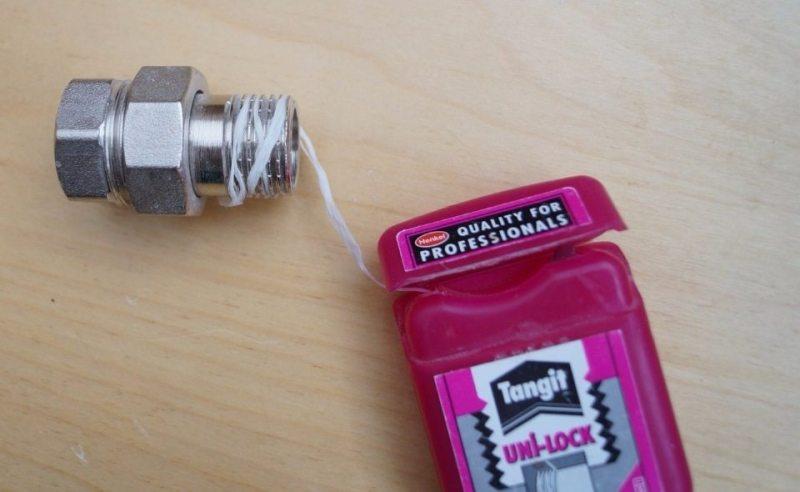

Уплотнение резьбы фитинга

  1. на трубы устанавливаются отдельные части фитинга и соединяются между собой гайкой. При необходимости между фитингами дополнительно устанавливается прокладка. Если одна из сторон американки полипропиленовая, то установка фитинга на трубу производится методом сварки.
Таким образом, муфта-американка является наиболее простым способом соединения труб между собой или монтажа дополнительных элементов. Разъемное соединение также позволяет производить ремонт, в том числе и с заменой отдельных элементов трубопроводной магистрали.


Источник: vse-o-trubah.ru
