Как правильно монтировать ПНД фитинги

Полиэтиленовые трубы все активнее захватывают рынок холодных водопроводов. В числе их главных преимуществ – низкая цена, отсутствие коррозии, долговечность. Однако последнее возможно лишь при правильном соединении ПНД труб фитингами.

Они делятся на три основные категории – компрессионные, сварные и электросварные. Установка ПНД фитингов каждого типа имеет свою последовательность и особенности.

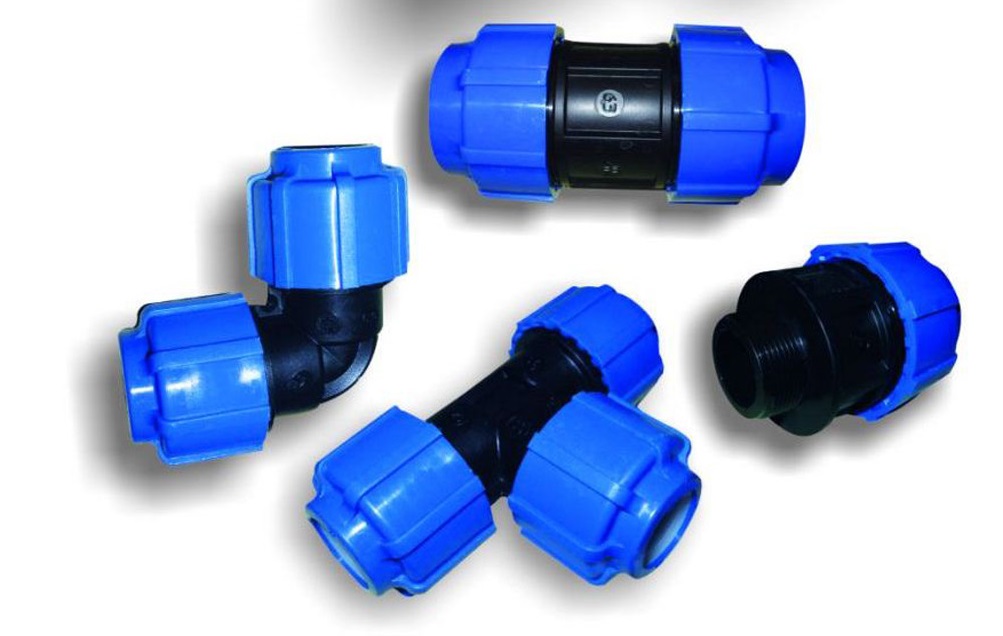

Монтаж компрессионных фитингов для ПНД труб

Это самый простой вариант соединения. Компрессионные фитинги не требуют дорогого оборудования и особых знаний, все может сделать руками обычный человек. Дополнительный плюс – оно разборное, так что компрессионное соединение стало основным способом для труб малого диаметра в жилых домах, организациях и на предприятиях.

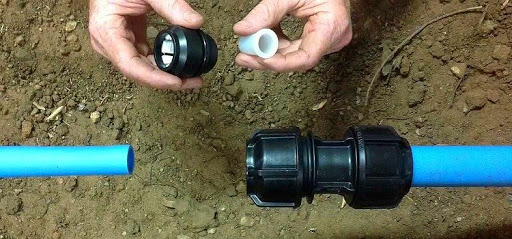

Перед соединением полиэтиленовую трубу нужно обрезать специальным труборезом. Элементы компрессионного фитинга надеваются на конец трубы в том же порядке, в каком они разбираются – зажимная гайка, зажимное кольцо (цанга), упорное кольцо, уплотнительное кольцо. Когда все четыре элемента надеты на трубу, она вставляется в корпус фитинга, и гайка закручивается. Соединение готово.

Монтаж фитингов для ПНД труб сваркой

Данный вид соединения требует специального сварочного аппарата, определенной квалификации и опыта. Зато соединение по прочности и долговечности сравнимо с материалом трубы, подсоединив фитинг таким образом, о нем можно забыть на весь срок эксплуатации.

Монтаж сваркой фитинга аналогичен сварке встык двух труб и состоит из следующих этапов:

• Установка трубы и фитинга в центратор. Оба элемента закрепляются четырьмя гайками, дальние стоит затянуть до конца, ближние к стыку гайки закручивают не слишком сильно, чтобы избежать деформации края трубы и фитинга.
• Специальным торцевателем одновременно обрабатывают края трубы и фитинга.
• Между трубой и фитингом помещают нагревательное зеркало, под давлением полиэтилен нагревается до оплавления примерно 1 мм, дальше нагрев идет уже без давления, его время определяется диаметром трубы. По окончанию нагрева зеркало убирается, концы трубы и фитинга необходимо соединить в течение 5-6 секунд.
• Затем дать шву остыть.
• Сварка должна осуществляться при температуре окружающего воздуха от – 5° до + 40° С. При необходимости монтажа труб на улице в непогоду используйте специальную сварочную палатку.

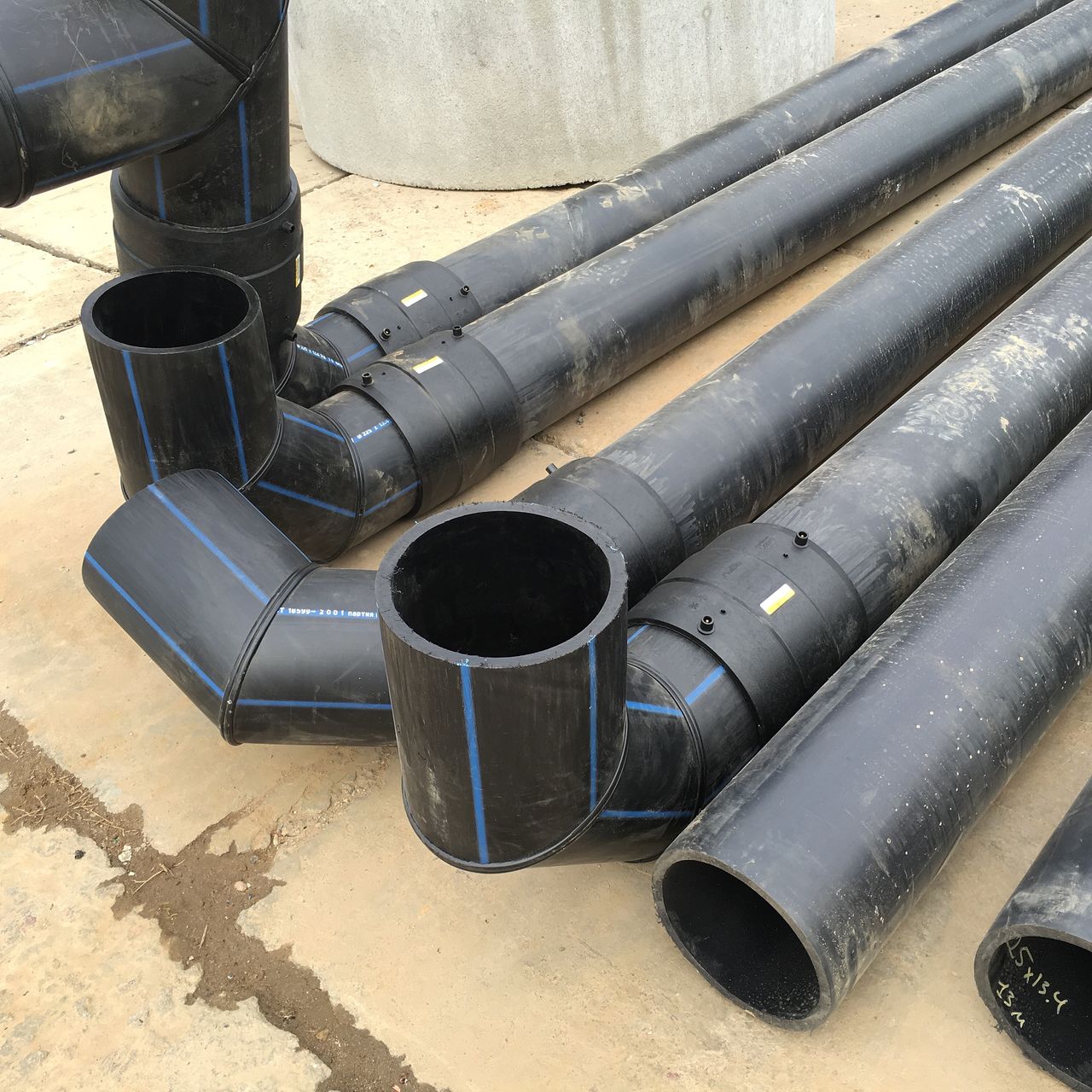

Монтаж электросварных фитингов

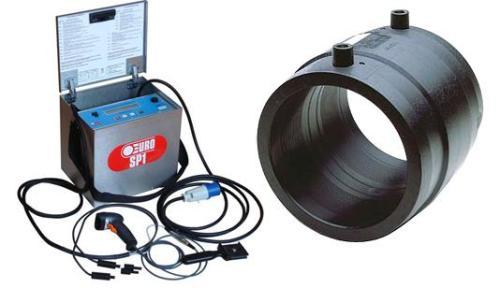

Аппараты для электромуфтовой сварки значительно дешевле обычных сварочных агрегатов, плюс элементы не надо помещать внутрь аппарата, он подключается проводами. Соединение ПНД труб такими фитингами выполняется в следующей последовательности:

• Труборезом обрезать концы труб.
• Проверить на овальность, она должна быть менее 1,5%. Если больше – вернуть форму деовализатором.
• Механическим или ручным скребком зачистить концы труб (глубина зачистки 0,1-0,2 мм).
• Зачищенные концы труб, а также внутренняя поверхность электросварного фитинга очищаются обезжиривающим средством.
• Трубы вставляются в фитинг до отметок.
• Сканер электромуфтового аппарата считывает штрихкод и запускается автоматическая программа сварки.
• После ее завершения труба должна остыть.
• Обратите внимание – процесс остывания трубы как в случае обычной, так и электромуфтовой сварки не менее важен, чем нагрев. Остывание должно быть естественным, ускорять его, используя воду либо обдув холодным воздухом, нельзя.
