Как подключить систему отопления к газовому котлу

Как подключить систему отопления к газовому котлу

Самостоятельный монтаж отопительной системы вызывает множество вопросов. Их количество зависит от опытности монтажника. Чем меньше опыта, тем больше проблем. И даже самая простая операция может привести к сложностям. Одной из таких операций является подключение котла отопления к системе отопления. Она подразделяется на несколько этапов, а уровень сложности зависит от многих факторов – обо всём этом мы поговорим в данном обзоре.

Как подключаются газовые котлы

Подключение отопления к котлу может быть выполнено несколькими способами – всё зависит от функционала модели и наличия вспомогательного оборудования. В самом простом случае отопительный контур подключается через отсекающие краны к самому котлу. Теплоноситель циркулирует в естественном режиме, поэтому в системе устанавливается традиционный расширительный бачок. По такой схеме подключаются одноконтурные агрегаты.

С двухконтурными аппаратами всё сложнее – здесь к котлу подводится двойной комплект труб. По одним течёт теплоноситель, а по двум другим протекает горячая вода. Все трубы подсоединяются через отсекающие краны. В случае с системой закрытого типа рядом с отопительным агрегатом устанавливаются дополнительные элементы – группа безопасности, мембранный расширительный бачок и циркуляционный насос.

Схема подключения одноконтурного газового котла к системе отопления может осложняться добавочными элементами:

  • Системами тёплых полов – необходимо создать отдельное ответвление с циркуляционным насосом и коллектором.
  • Бойлерами косвенного нагрева – делается ещё один отвод с циркуляционным насосом или трёхходовым клапаном.
  • Дополнительными контурами – в этом случае ставятся коллекторы или гидрострелка.


Помимо прочего необходимо подключить оборудование к электрической сети и системе отвода продуктов сгорания (проще говоря, к дымоходу).

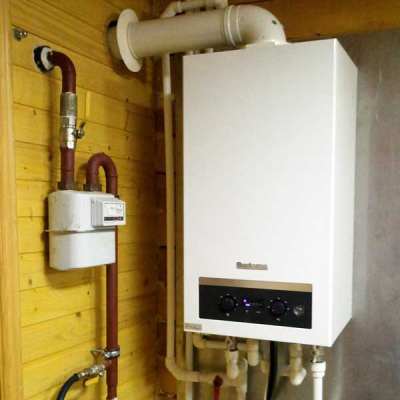

Как подключить газовый котёл к водяному отоплению в частном доме

Приступим к разбору примеров. Для того чтобы не дублировать информацию, нами будет рассмотрена схема подключения двухконтурного газового котла к системе отопления (используем турбированный котёл). Одноконтурные модификации подключаются аналогичным образом, только за минусом контура ГВС (что только упрощает задачу). В нашем примере мы монтируем отопительную систему замкнутого типа без тёплых полов, дополнительных контуров и бойлеров.

Схема подключения котла отопления включает в себя следующие этапы:

  • Соединение оборудования с дымоходом.
  • Подключение к газовой магистрали.
  • Подключение к водопроводу.

Процедура начинается с разметки места под установку котла. Для напольного аппарата делается устойчивое основание, например, из бетонной стяжки. Установка на горючие основания не допускается. Настенные модели вешаются на специальные кронштейны. Крепёж должен быть настолько прочным, чтобы выдержать вес котла.

Соединение с газовой магистралью

Для подключения отопительного агрегата к газовой магистрали используется гибкий шланг, подключаемый к газовой трубе. Также можно «посадить» аппарат на жёсткую металлическую трубу, но это не так удобно. В схему обязательно включается фильтр, препятствующий проникновению мельчайшего мусора в газовые узлы. При применении энергозависимых котлов здесь ставят диэлектрические изоляторы.

Соединение с дымоходом

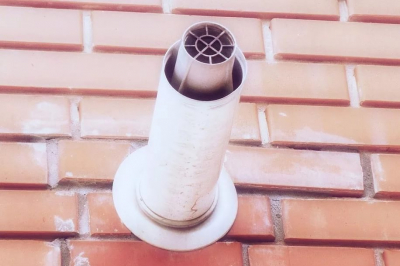

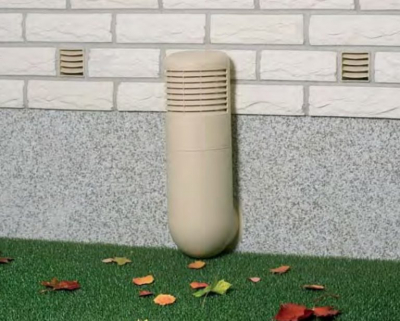

Подсоединение котла к домашнему дымоходу осуществляется с помощью труб подходящего диаметра – они продаются в любых специализированных магазинах. Проще всего, если в системе отопления задействуются турбированные агрегаты (с закрытыми камерами сгорания). Их преимуществом является то, что они требуют традиционных дымоходов. Вместо них здесь используются коаксиальные дымоходы – двойные, труба в трубе.

Данные дымоходы в большинстве случаев выводятся за стенку, на которой крепится сам котёл. Также возможен их отвод за любые другие стены (с удлинением).



Коаксиальные дымоходы выполняют роль воздухозаборников и одновременно с этим обеспечивают удаление продуктов сгорания. Справиться с их подключением смогут даже малоопытные монтажники.


Подключение к системе водоснабжения

Продолжаем подключение газового котла в частном доме к автономной системе отопления. Наша следующая задача – подключить оба контура. Для начала разберёмся с контуром горячего водоснабжения. Здесь всё просто – устанавливаем на входе кран и фильтр грубой очистки, чтобы избежать загрязнения вторичного теплообменника мелкими механическими включениями. На выводе горячей воды устанавливаем ещё один кран, подключаем к нему трубу, по которой вода побежит к точкам водоразбора.

Данная схема незначительно усложняется системами многоступенчатой фильтрации воды. Чаще всего они устанавливаются сразу же после входа водопроводной трубы в домовладения. Можно поступить проще – пустить горячую воду без фильтра, установив его на кран с холодной водой. В этом случае достаточно приобрести систему фильтрации "Аквафор Трио" (их много, функционал и очистительные свойства зависят от типов используемых картриджей).

Подключение к контуру отопления

Подключить газовый котёл к системе отопления своими руками проще простого. Для этого нам понадобятся:

  • Два вентиля с обратным клапаном.
  • Группа безопасности (если её нет в котле).
  • Расширительный бачок (при его отсутствии в котле).

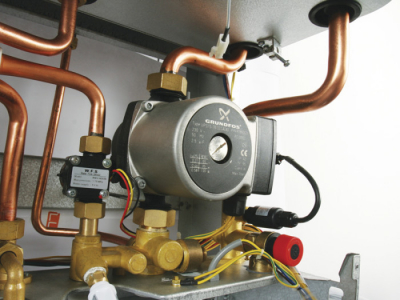

Если у вас на руках современный настенный газовый котёл, то в нём наверняка будет почти вся необходимая нам обвязка – это автоматический спускник воздуха, предохранительный клапан, циркуляционный насос и расширительный бачок. Иногда к штатному бачку добавляются внешние баки, если система отопления обладает большим объёмом. Также отопительные агрегаты наделяются механическими термометрами или термоманометрами для контроля рабочих параметров.

Поэтому смело подводим трубы к котлу и подключаем их через два вентиля – один ставится на подающей трубе, а другой – на обратной.


Если используемый вами агрегат не содержит циркуляционный насос, его необходимо поставить на обратной трубе, чтобы избежать падения давления в теплообменнике.


Подключение газового котла к электросети

Большинство современных отопительных агрегатов оснащается сложной электроникой. Она контролирует рабочие параметры, управляет горением пламени, регулирует уровень тяги (при использовании турбированного котла), диагностирует работу тех или иных узлов. Работает электроника не от батареек, а от бытовой электросети с напряжением 220 В.

К сожалению, состояние отечественных электросетей часто бывает таким, что в них наблюдаются серьёзные перепады напряжения. Случаются они и в грозовую погоду – зафиксировано немало случаев выхода котлов из строя в результате банальных ударов молний. Поэтому их подключение должно производиться через стабилизаторы напряжения, а ещё лучше – через блоки бесперебойного питания.

Не стоит приобретать самые простые ИБП – они не спасут от скачков напряжения. Отдайте предпочтение системам с онлайн-стабилизацией или блокам питания с двойным преобразованием. Последние отличаются стабильностью напряжения и дают на выходе синусоиду.

Завершение подключения

После того как вы закончите с подсоединением труб и проводов, самое время протестировать все соединения на предмет их герметичности. Для этого в систему заливается вода, из неё спускается воздух, при помощи опрессовочного насоса производится подъём давления. Через сутки оценивается герметичность системы – давление должно остаться на прежнем уровне. Также под батареями отопления и элементами подключения не должно быть никаких луж и капелек воды. Теперь можно приступать к испытанию всех узлов системы обогрева жилища.

Подготовка помещения

Мы рассмотрели процесс подключения двухконтурного турбированного агрегата. Но нужно уделить внимание и помещениям, в которых устанавливается оборудование. Если мы заглянем в схему газового котла этого типа, мы обнаружим в нём закрытую систему сгорания. Техника забирает воздух для своего горения снаружи и в дополнительных отдушинах не нуждается (теоретически). На самом деле газовые службы могут предъявить претензии по поводу её отсутствия. Если котёл смонтирован на кухне, в качестве отдушины может выступить вытяжка.



В случае установки и подключения котла с открытой камерой сгорания отдушина является строго обязательной.


Если производится установка и подключение напольного газового котла, то для этого аппарата желательно выделить отдельную котельную. Здесь в обязательном порядке делается отдушина, устанавливается газоанализатор, прорубается окно. А вот устанавливать здесь пожарную сигнализацию вовсе не обязательно. Без выполнения данных требования сдать отопление в эксплуатацию не получится.

Подключение бойлера косвенного нагрева

Если система отопления будет построена на основе одноконтурного котла, необходимо определиться с источником горячей воды. Самое простое решение – установить в доме обычный электрический бойлер. Но он будет потреблять дорогую электроэнергию, что не очень выгодно. Гораздо дешевле подключить к контуру отопления бойлер косвенного нагрева.

Самый простой способ подключения бойлера к котлу – установить небольшие коллекторы и подключить к ним трубу с циркуляционным насосом и обратным клапаном, которая отправится к водонагревателю, а также обратную трубу. Управляя работой циркуляционного насоса, бойлер будет включать и отключать подачу теплоносителя, регулируя температуру во встроенном баке. Также возможна реализация данной схемы без коллектора.

Если помимо бойлера к вашей системе отопления подключатся дополнительные контуры и тёплые полы, то без коллекторов или гидрострелки не обойтись. Также возможно подключение бойлера косвенного нагрева через трёхходовой клапан – он переключает движение теплоносителя с контура отопления на сам водонагреватель. Тем самым обеспечивается поддержка заданной температуры.



По материалам Remont-system.ru
