Как определить размер секционного радиатора?

Как определить размер секционного радиатора?

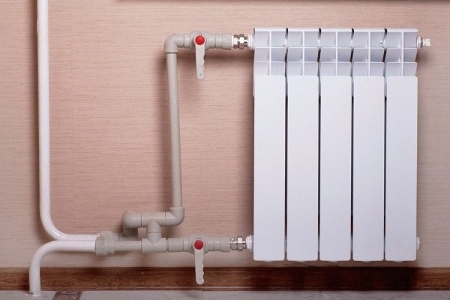

Чтобы определиться с необходимым числом секций батареи применяют различные схемы подсчета. Более простые не дают точных цифр, а только приблизительные. Несмотря на это, схемами пользуются в помещениях стандартной планировки. Можно использовать и коэффициенты, которые помогают учесть планировку каждого отдельного помещения (угловая комната, выход на лоджию, панорамное окно и пр.). Применяется и усложненный вариант решения по формулам. По большому счету это тоже коэффициенты, но вошедшие в одну формулу.



Расчет радиаторов отопления по площади

Самый простой способ – выяснить необходимое количество тепла для отопления, основываясь на данных о площади комнаты, где будут располагаться батареи. Размеры помещений вам известны, а потребность тепла рассчитывается по строительным нормам СНиП:

  • для средней климатической полосы на прогрев 1м2 жилой комнаты понадобится 60–100 Вт;
  • для областей, расположенных выше 60° по долготе, требуется 150–200 Вт.

Согласно данным нормам можно рассчитать, сколько уйдет тепла на вашу комнату. Когда жилое помещение располагается в средней полосе, для прогрева площади, равной 16 м2, необходимо 1600 Вт тепла (16 × 100 = 1600). Это средние показатели, а погодные условия порой удивляют, поэтому считаем, что необходимо 100 Вт. Однако, когда вы живете в южной части средней полосы, где зимы не отличается суровостью, рассчитывайте по 60 Вт.

Дополнительный ресурс мощности в отоплении необходим, но не очень большой, так как повышение мощности ведет к увеличению числа батарей. Много батарей, соответственно, больше теплоносителя в системе. Когда вы пользуетесь централизованным отоплением, это не принципиально, но индивидуальное отопление потребует лишних средств на прогрев батарей и большую инерционность системы (не так четко соблюдается установленная температура). Отсюда вытекает логичный вопрос: «Зачем переплачивать?».

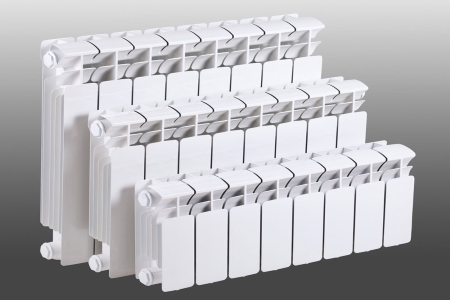

Просчитав потребность в отоплении конкретной комнаты, можно выяснить, какое количество секций понадобится. Каждая батарея выделяет некоторое количество тепла, установленного в паспорте. Теперь полученную потребность в тепле нужно поделить на мощность батареи. В итоге – требуемое число секций для возмещения потерь.

Рассчитаем число батарей для этой же комнаты. Условимся, что необходимо выделить 1600 Вт. При этом мощность единицы секций 170 Вт. Ответ 1600/170 = 9,411 шт. Округляем к 10 или к 9 на ваш выбор. К 9 округлить лучше в кухне, где достаточно альтернативных источников тепла, к 10 больше подходит для комнаты с лоджией, окном во всю стену или в угловом помещении.

Схема легкая, но есть и слабые звенья: высота потолков бывает различной, внутренняя отделка стен, окна, утеплители и другие нюансы не берутся в расчет. Поэтому подсчет количества секций батарей по СНиП – примерный. Для правильного ответа потребуется подправить некоторые показатели.


Расчет радиаторов отопления по объему помещения

Данная система расчета принимает во внимание, помимо площади, высоту потолков, потому как обогрев в помещении необходим всем слоям воздуха. Такой расчет весьма оправдан. Уравнение имеет ту же методологию. Выясняем площадь помещения и, следуя нормам, определяем количество тепла, необходимого на его отопление:

  • в панельном доме на прогревание одного кубометра воздуха необходимо 41 Вт;
  • в доме из кирпича на 1 м3 – 34 Вт.

Проведем расчеты для вышеупомянутого помещения площадью 16 м2 и сопоставим ответы. Допустим, высота потолков 2,7 м. Объем: 16 × 2,7 = 43,2 м3.

Следующий шаг – просчет для панельного и дома из кирпича:

В панельном доме. Необходимое на обогрев тепло 43,2 м3 × 41 В = 1771,2 Вт. Возьмем те же секции мощностью 170 Вт, выходит: 1771 Вт/170 Вт = 10,418 шт. (11 шт.).

В кирпичном доме. Потребность тепла 43,2 м3 × 34 Вт=1468,8 Вт. Подсчет количества батарей: 1468,8 Вт/170 Вт = 8,64 шт. (9 шт.).

Заметьте, разница выходит существенная: 11 шт. и 9 шт. При этом в уравнении с учетом площади выходит усредненное значение (при округлении в том же направлении) – 10 шт.

С целью получения верных расчетов следует предусмотреть максимум обстоятельств, способствующих увеличению или уменьшению потери тепла. Например, материалы, из которых построены стены (и насколько они утеплены); размер окон (и какое на них стоит стекло); количество стен, которые граничат с улицей, и прочее. В этих случаях применяют коэффициенты, которые умножаются на полученные цифры потери тепла.

Окна забирают от 15 до 35 % тепла. Точное значение обуславливается габаритами окна и качеством его утепления. Соответственно есть два коэффициента:

Соотношение площади окна к площади пола:

  • 10 % – 0,8;
  • 20 % – 0,9;
  • 30 % – 1,0;
  • 40 % – 1,1;
  • 50 % – 1,2.

Остекление:

  • трехкамерный стеклопакет или аргон в двухкамерном стеклопакете – 0,85;
  • стандартный двухкамерный стеклопакет – 1,0;
  • стандартные двойные рамы – 1,27.

Для определения потерь немаловажно, из чего построили стены, а также число стен, граничащих с улицей. С учетом этих моментов применяют такие коэффициенты:

Степень теплоизоляции:

  • стены из кирпича толщиной в два ряда считаются нормой – 1,0;
  • неполная (отсутствует) – 1,27;
  • приемлемая – 0,8.

Наличие наружных стен:

  • внутреннее помещение – без потерь, коэффициент 1,0;
  • одна – 1,1;
  • две – 1,2;
  • три – 1,3.

Количество расходуемого тепла зависит от того, отапливается или нет помещение над вами. Когда выше находится обжитое обогреваемое помещение (следующий этаж частного дома, квартира выше и т. д.), коэффициент уменьшающий – 0,7, если обогреваемый чердак – 0,9. Считается, что чердак без обогрева не оказывает влияния на температуру (коэффициент 1,0).

Когда подсчитывают количество радиаторов по площади с учетом необычной высоты потолков (стандартные имеют высоту 2,7 м), то применяют пропорциональное увеличение/уменьшение с использованием коэффициента. Вычисляется он несложно. Берем имеющуюся высоту потолков и делим ее на 2,7 м. В результате получаем необходимый коэффициент.

Продемонстрируем такой расчет. Возьмем высоту потолков – 3 м. Выходит: 3 м/2,7м = 1,1. Выясняется, что число секций батареи, полученное по уравнению с учетом площади помещения, необходимо умножить на 1,1.

Указанные нормы и коэффициенты устанавливались для квартир. Для того чтобы предусмотреть теплопотери дома через крышу, подвал и фундамент, следует прибавить к готовой цифре 50 % и коэффициент для частного дома составит 1,5.

Можно внести корректировки в зависимости от средних температур зимой:

–10 °С и выше – 0,7;

–15 °С – 0,9;

–20 °С – 1,1;

– 25 °С – 1,3;

–30 °С – 1,5.

Исходя из параметров комнат и с учетом необходимых корректировок выйдет более конкретное число батарей для отопления помещения.

По материалам «СантехСтандарт».
