Из чего состоит водопроводный вентиль

Из чего состоит водопроводный вентиль

Устройство системы водоснабжения не обходится без запорного крана. Он полностью перекрывает подачу воды в систему или одну из её точек либо ограничивает напор. В частном строительстве (для квартиры или коттеджа) в основном используют водопроводные краны и вентили для пластиковых труб. Для системы из металла также есть свои комплектующие.

Виды водопроводных вентилей и их устройство

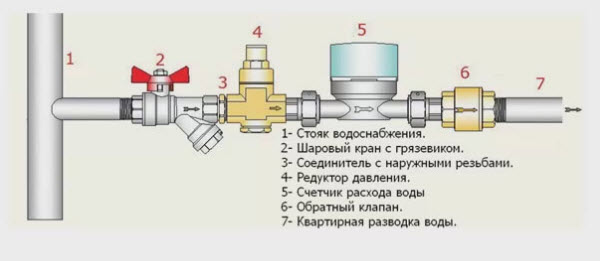

Водопроводный вентиль — это специальная запорная арматура, которую устанавливают на входе системы к одной или нескольким сантехническим точкам. С помощью крана можно ограничивать подачу воды только к одному прибору (унитаз, раковина, стиральная машина) или по всему стояку сразу. Все зависит от того, на каком участке водопровода установлена арматура.

Запорные механизмы классифицируют по нескольким категориям в зависимости от принципа работы, конструкции, материала изготовления, пропускной способности и способа крепления на трубу.

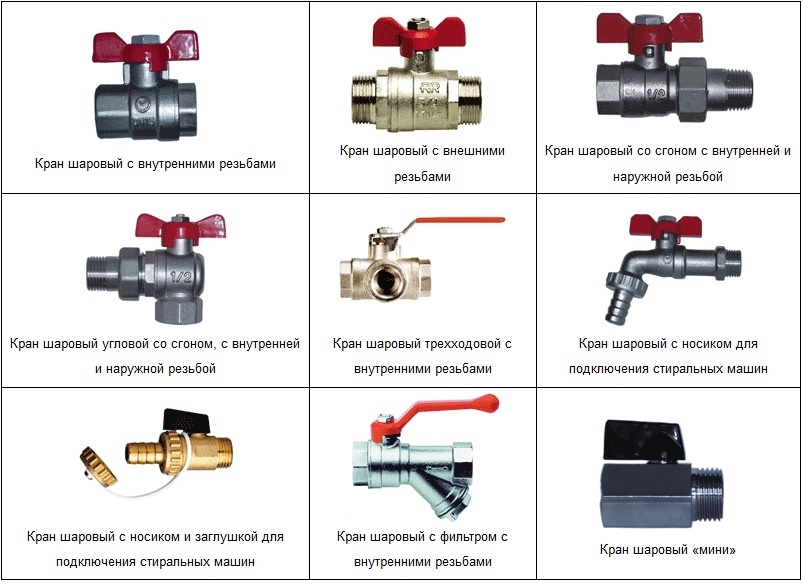

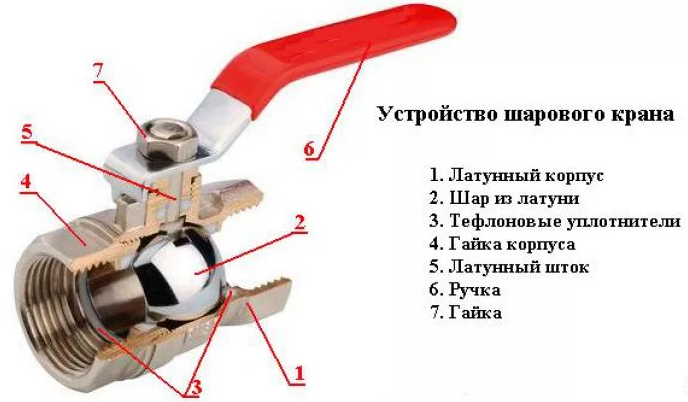

По принципу работы выделяют два вида вентилей: шаровый и клапанный. Первый работает за счет специального запорного механизма в виде шара внутри, который имеет специальное отверстие. В момент поворота рычага/ крана сфера поворачивается таким образом, что зазор находится перпендикулярно потоку воды в трубе. Её подача останавливается. Это хорошо видно на всех сборочных чертежах к запорной арматуре. Положительные моменты шарового крана — полная герметичность перекрытой трубы, простота механизма и длительный срок эксплуатации. Ремонту водопроводный вентиль такого типа не подлежит. Самым прочным из этого класса считается механизм из латуни «Зубр» на трубу ¾ дюйма.



Клапанный вентиль

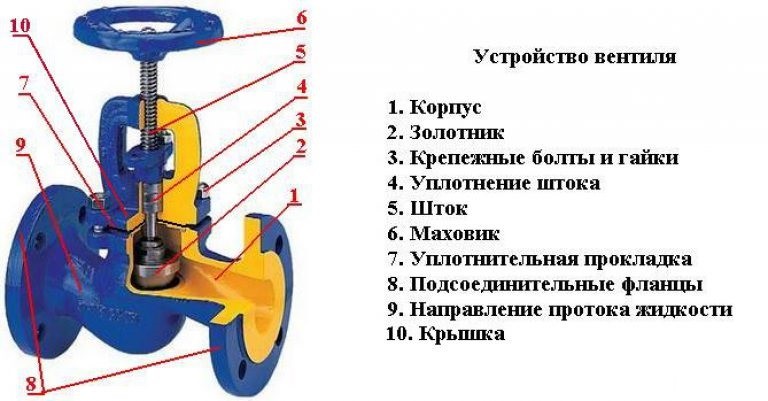

Клапанная арматура состоит из прокладки, которая установлена на штоке. В момент поворота вентиля она частично или полностью перекрывает поток воды в зависимости от положения запорного крана. Важные положительные стороны клапанного устройства — его ремонтопригодность и возможность управлять напором воды в системе. К минусам относят быстрый износ прокладки и необходимость совершения нескольких оборотов маховиком до полного перекрытия воды.

Если есть необходимость полностью перекрывать воду, лучше ставить шаровый кран. Если же напор подлежит корректировке, правильным решением будет клапанный вентиль.

По конструкции запорную арматуру делят на три вида:

  • Прямоточная. Кран с небольшим гидравлическим сопротивлением, который устанавливают на прямой участок системы.
  • Проходная. Предназначена для перекрытия потока воды в конкретном направлении.
  • Угловая. Используется на угловом стыке труб. В этом случае поток воды перпендикулярен входящему направлению.

По материалу изготовления краны бывают:

  • Стальные. Используются чаще для холодной воды, поскольку от горячей на ней оседает накипь. Из стали делали водопроводные вентильные краны старого образца.
  • Латунные. Имеют небольшой вес и габариты. Долговечны и пригодны к установке на холодную и горячую воду.
  • Бронзовые. Самый дорогой вариант запорного механизма с отличными эксплуатационными характеристиками.
  • Пластиковые. Неприхотливые, долговечные, доступные устройства.

Способы крепления вентиля:

  • Фланцевые. Монтируются с помощью специальных крепежей по краям арматуры и труб. Соединяются болтами. Такие запорные краны ставят только на металлический водопровод.
  • Резьбовые. Монтируются с помощью контргайки для фиксации и резьбы. Подбирают такой кран по его диаметру, шагу и типу резьбы (внутренняя/наружная). Резьбовой вентиль можно ставить на пластиковые и металлические трубы. В случае с пластиком используют специальные переходники.
  • Приварные. Их устанавливают только методом сварки.

Демонтировать и снова ставить назад можно только резьбовые и фланцевые вентили. Приварной не подлежит повторной установке.

По пропускной способности механизмы бывают:

  • Полнопроходные. Пропускают почти 100% потока воды.
  • Стандартные. Работают с 70-80% напора жидкости в системе.
  • Неполнопроходные. Пропускают всего от 40% до 50% потока.

Существуют специальные трехходовые краны, позволяющие подключать манометр и отслеживать работу водопроводной системы.

Основные критерии выбора запорного крана

Выбирая вентиль в специализированной точке продаж, мастер обращает внимание на такие его параметры:

  • Тип механизма (шаровый, клапанный).
  • Материал изготовления. Для металлических систем берут латунные или бронзовые вентили. Для полимерных — пластиковые.
  • Способ крепления.
  • Пропускная способность.

При выборе крана по типу крепления нужно учесть, будет вентиль монтироваться один раз и надолго, или в будущем подлежит демонтажу и повторной установке.

Способы монтажа вентиля


В зависимости от способа крепления установка запорных кранов проводится по различным схемам. Резьбовой запорный механизм монтируют в следующем порядке:

  1. Труба подготавливается под установку арматуры. На оба конца нужно нарезать резьбу, если её нет. Для этого применяют необходимого диаметра плашку. Ею вращают по трубе до образования резьбы. Для большего удобства можно использовать плашкодержатель.
  2. На оба конца подготовленных труб надевают контргайки. Они в дальнейшем будут фиксировать вентиль. При установке всех резьбовых соединений желательно использовать ФУМ-ленту или другой герметик.
  3. Навинчивают кран и зажимают его с обеих сторон контргайками.

Резьбовые механизмы монтируют на трубопроводах сечением от 10 до 60 мм. Рабочее давление в этом случае может варьироваться в пределах десятков атмосфер (подбирают специальный вентиль высокого давления). Тип корпуса может быть как угловым, так и прямоточным.

Установка фланцевого вентиля выполняется по такой схеме:

  1. На трубы наваривают фланцы, которые затем совмещают с шайбой монтируемого крана.
  2. Между шайбами в обязательном порядке устанавливают герметизирующую прокладку.
  3. В технические отверстия шайбы вставляют крепежные болты. Их в момент установки вентиля параллельно затягивают. Делать нужно три-четыре оборота на каждый крепеж. Больше не нужно, иначе есть риск сорвать резьбу или повредить трубу.

Фланцевые вентили ставят на трубопроводы сечением от 10 до 160 мм. Все фланцы должны соответствовать ГОСТ 12820-80, о чем на корпусе арматуры имеется соответствующая маркировка. Допустимо устанавливать как угловые, так и прямоточные краны этого типа.

Эксплуатация и обслуживание

Чтобы кран работал без сбоев, рекомендуется правильно с ним обращаться:

  • не дергать резко в момент перекрытия воды;
  • не дожимать сверх упора;
  • шаровый механизм нужно оставлять только в одном из положений (открыто/закрыто), иначе он быстро выходит из строя;
  • периодически смазывать металлические вентили старого образца.

Если используется клапанная арматура, желательно поставить специальный фильтр на входе в систему. Это убережет прокладку (клапан) от чрезмерно быстрого износа.
